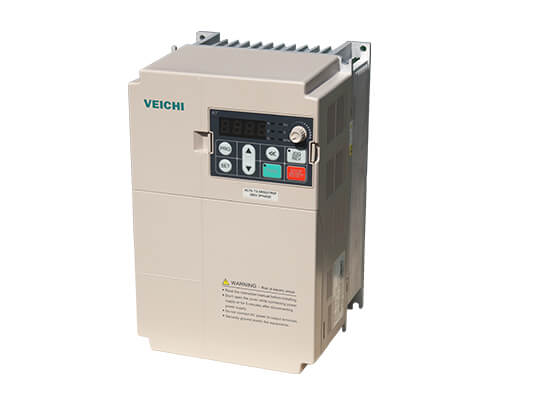

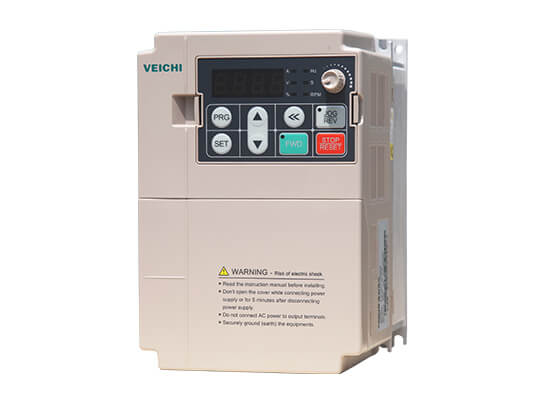

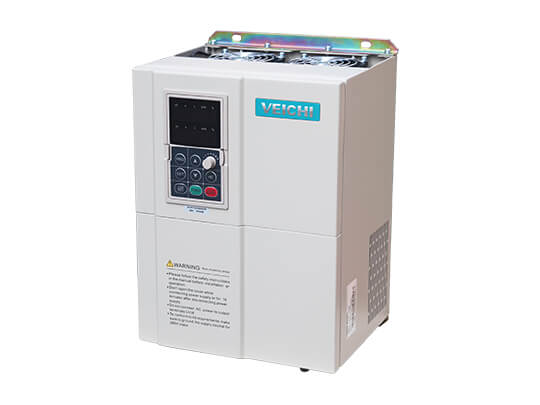

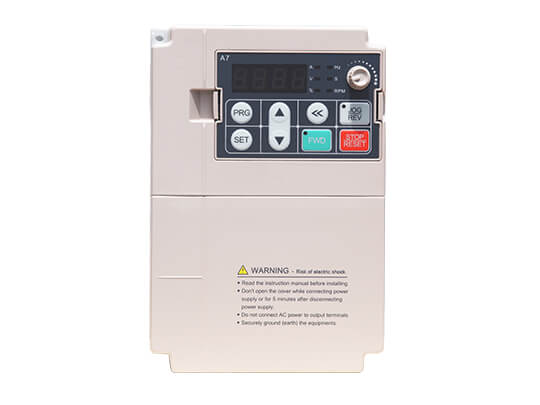

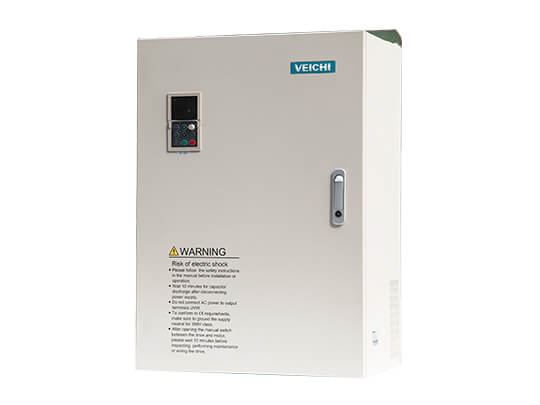

AC200T inverter speciale per il controllo della tensione
- Algoritmo avanzato di identificazione della coppia in grado di realizzare un'elevata precisione della coppia in uscita e una bassa ondulazione della coppia
- Il riconoscimento intelligente del diametro del rotolo potrebbe raggiungere un'elevata precisione di riconoscimento e una forte capacità anti-disturbo
- Resistente al diametro della bobina retrattile e avvio regolare, tensione stabile alle alte e basse velocità
- Il modulo professionale di compensazione dell'attrito garantisce una tensione anteriore e posteriore costante durante la lavorazione del materiale
Caratteristiche
- Caratteristiche
- Specifiche
- Download
- Soluzioni
- Casi
- Novità
- Prodotti correlati
- Informazioni aggiuntive
Inverter speciale AC200T per il controllo della tensione Panoramica
Il convertitore di frequenza speciale AC200-T per il controllo della tensione mantiene la tensione costante controllando la coppia di uscita e calcolando automaticamente il diametro del rotolo. Non è necessario installare un sensore di tensione, né alcun segnale di feedback esterno della posizione attuale o della tensione attuale. Nella maggior parte delle applicazioni, non è nemmeno necessario installare un encoder con feedback di velocità per fornire con precisione una tensione costante e garantire che lo spessore o lo spessore del materiale lavorato sia uniforme.
1. Utilizzando l'algoritmo di riconoscimento della coppia, la coppia in uscita ha un'elevata precisione e una piccola ondulazione della coppia.
2. Adotta il riconoscimento intelligente del diametro del rotolo, con elevata precisione di riconoscimento e forte capacità anti-disturbo.
3. Ha una forte adattabilità al diametro della bobina di riavvolgimento e svolgimento, avviamento regolare e tensione stabile alle alte e basse velocità.
4. Il modulo di compensazione dell'attrito professionale integrato garantisce fondamentalmente che le caratteristiche di controllo della tensione anteriore e posteriore siano coerenti durante la lavorazione del materiale.
Funzioni ricche e prestazioni eccellenti
1. Compensazione dell'attrito, l'inverter specifico per la tensione dispone di una compensazione dell'attrito dinamico e statico per il sistema meccanico, che può ottimizzare l'effetto di controllo della tensione e migliorare la stabilità e la velocità di risposta del sistema di tensione.
2. Velocità zero tensione, lo speciale convertitore di frequenza per la tensione può fornire il valore di tensione che può essere automaticamente identificato e impostato per lo stato di velocità zero in loco per garantire che il funzionamento in loco e la velocità zero richiedano una tensione diversa.
3 . Altre funzioni, uscita del segnale di arresto e freno, rilevamento della rottura del materiale, limite di frequenza di riavvolgimento/svolgimento, ecc.
Funzione speciale tensione
1. Coefficiente di conicità, gli inverter specifici per la tensione sono pensati per le occasioni in cui la tensione diminuisce con l'aumento del diametro della bobina. Il coefficiente di conicità può essere impostato per realizzare la planarità dell'avvolgimento per ottenere migliori effetti di formatura.
2. Cambio automatico del rotolo, l'inverter specifico per la tensione è dotato di numerose funzioni di cambio automatico del rotolo, che possono realizzare un rotolo automatico cambiare senza fermarsi ad alta velocità, il che migliora notevolmente l'efficienza produttiva.
Metodi di calcolo del diametro del rotolo multiplo

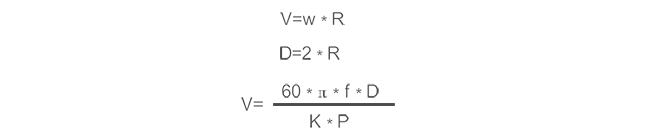

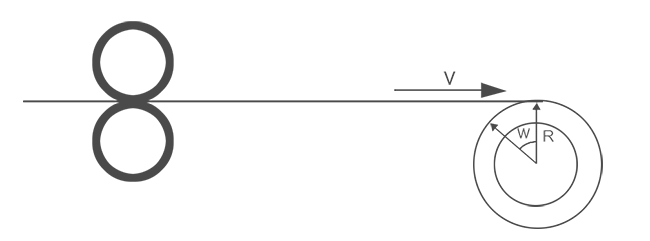

La V nella testa superiore rappresenta la velocità lineare della trazione, W rappresenta la velocità angolare della bobina di avvolgimento, R rappresenta il raggio di avvolgimento e D rappresenta il diametro di avvolgimento.
Metodo della velocità lineare
Il convertitore di frequenza speciale con controllo della tensione AC200T può ottenere un diametro di avvolgimento accurato attraverso la velocità lineare della fase precedente, la propria velocità angolare e il rapporto di velocità meccanica.
Metodo integrale dello spessore
In base allo spessore del materiale, il numero di rotazioni della bobina di installazione viene accumulato per ottenere il diametro della bobina di materiale. Il convertitore di frequenza speciale con controllo della tensione AC200T accumula il numero di giri della bobina attraverso l'encoder, per ottenere il diametro dell'avvolgimento, senza aggiungere interruttori di prossimità esterni e diversi giri di dispositivi.
Risposta di coppia e velocità veloce
Rigidità della velocità: carico improvviso al 100% e scarico improvviso a 40 Hz, il tempo di recupero è entro 10 ms.

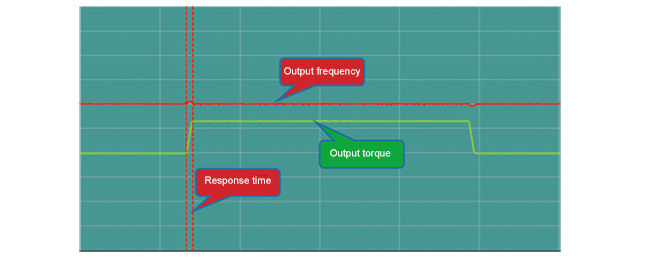

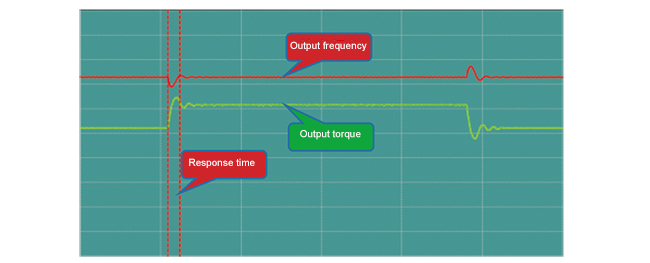

Risposta alla coppia: Il carico non è bloccato meccanicamente. La coppia fornita dall'AC200T viene improvvisamente aumentata dallo 0% al 100% e improvvisamente ridotta dal 100% allo 0% e il tempo di risposta della coppia è entro 10 ms.
Soluzioni per impianti elettrici industriali

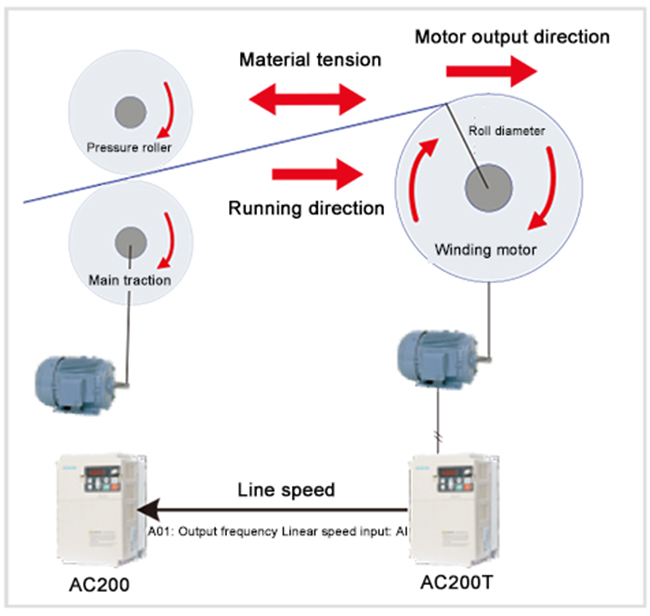

Applicazione del metodo della velocità lineare: il macchinario front-end fornisce la trazione del materiale per determinare la velocità lineare del materiale e la tensione del materiale è determinata dall'avvolgimento AC200T. Il diametro della bobina può essere calcolato dalla velocità lineare della trazione.

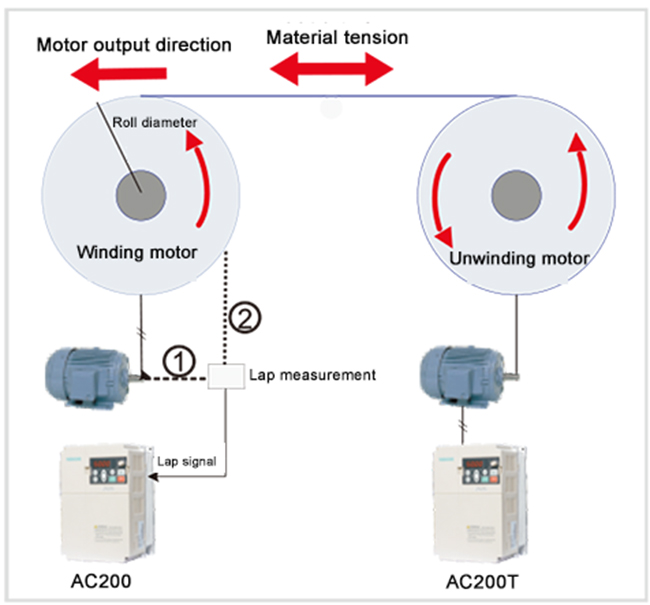

Applicazione del metodo dello spessore: la macchina frontale non fornisce un meccanismo di trazione per determinare la velocità della linea, la velocità della linea del materiale è determinata direttamente dal motore anteriore e la tensione del materiale è determinata dall'avvolgimento AC200T. Il diametro dell'avvolgimento di questo schema può essere calcolato dall'impulso di conteggio dei giri fornito dall'encoder oppure è possibile aggiungere un dispositivo di conteggio dei giri esterno.

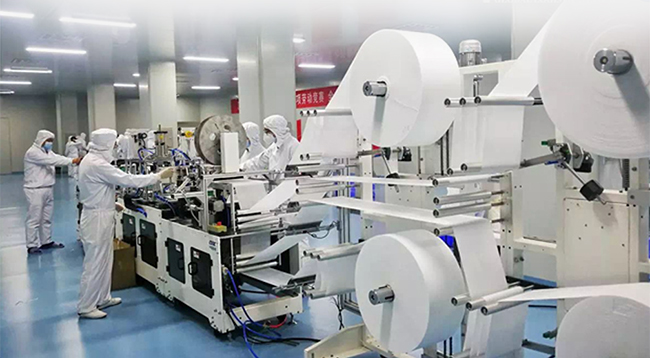

Applicazioni industriali per inverter speciale AC200T per il controllo della tensione
Applicazioni: la produzione industriale richiede nastri o fili per mantenere una tensione costante.
Specifiche
Scala di potenza | 400 W-630,000 W |
---|
Voltaggio e frequenza | Monofase 220V 50/60Hz Trifase 380V 50/60Hz; Trifase 220V 50/60Hz Trifase 660V 50/60Hz Trifase 1140V 50/60Hz |
---|---|
Consenti fluttuazioni | Tasso di squilibrio di tensione: <3%; Frequenza: ±5%; Il tasso di distorsione soddisfa i requisiti IEC61800-2 |
Picco di corrente di chiusura | Corrente inferiore a quella nominale |
Fattore di potenza | ≥0,94 (con reattore CC) |
Efficienza dell'inverter | ≥96% |
La tensione di uscita | Uscita in condizioni nominali: trifase, tensione di ingresso 0 ~, errore inferiore al 5% |
---|---|
Gamma di frequenze di uscita | Tipo G: 0~600Hz |
Precisione della frequenza di uscita | ±0,5% del valore massimo della frequenza |
Capacità di sovraccarico | Tipo G: corrente nominale 150% per 1 minuto, corrente nominale 180% per 10 secondi, corrente nominale 200% per 0,5 secondi |
Modalità di controllo del motore | Controllo V/F senza PG, controllo vettoriale senza PG, controllo V/F con PG, controllo vettoriale con PG |
---|---|
Modulazione | Ottimizza la modulazione PWM del vettore spaziale |
Frequenza portante | 0.7~16.0kHz |
Intervallo di controllo della velocità | Controllo vettoriale senza PG, carico nominale 1:100; controllo vettoriale con PG, carico nominale 1:1000 |
Precisione della velocità allo stato stazionario | Controllo vettoriale senza PG: ≤2% della velocità sincrona nominale; controllo vettoriale con PG: ≤0,05% della velocità sincrona nominale |
Coppia di spunto | Controllo vettoriale senza PG: coppia nominale 150% a 0,5 Hz; Controllo vettoriale con PG: coppia nominale 200% a 0Hz |
Risposta di coppia | Controllo vettoriale senza PG: <20ms; Controllo vettoriale con PG: <10ms |
Precisione della frequenza | Impostazione digitale: frequenza massima×±0,01%; impostazione analogica: frequenza massima×±0,2% |
Risoluzione della frequenza | Impostazione digitale: 0,01 Hz; Impostazione analogica: frequenza massima×0,05% |
Capacità di frenatura CC | Frequenza iniziale: 0,00 ~ 50,00 Hz; Tempo di frenatura: 0,0 ~ 60,0 s; Corrente di frenatura: 0,0~150,0% della corrente nominale |
---|---|
Aumento di coppia | Aumento automatico della coppia 0,0%~100,0%; aumento della coppia manuale 0,0% ~ 30,0% |
Curva V/F | Quattro metodi: curva caratteristica della coppia lineare, curva V/F autoimpostata, curva caratteristica della coppia ridotta (potenza 1,1~2,0), curva V/F quadrata |
Curva di accelerazione e decelerazione | Due modi: accelerazione e decelerazione lineare, accelerazione e decelerazione della curva a S Quattro serie di tempi di accelerazione e decelerazione, l'unità di tempo è 0,01 s, la più lunga è 650,00 s |
Tensione di uscita nominale | Utilizzando la funzione di compensazione della tensione di alimentazione, la tensione nominale del motore è del 100%, che può essere impostata nell'intervallo compreso tra 50 e 100% (l'uscita non può superare la tensione di ingresso) |
Regolazione automatica della tensione | Quando la tensione di rete fluttua, può mantenere automaticamente costante la tensione di uscita |
Funzionamento automatico di risparmio energetico | Nella modalità di controllo V/F, la tensione di uscita viene automaticamente ottimizzata in base al carico per realizzare un funzionamento a risparmio energetico |
Limite di corrente automatico | Limita automaticamente la corrente durante il funzionamento per evitare frequenti interventi per guasto da sovracorrente |
Elaborazione dell'interruzione di corrente istantanea | In caso di interruzione istantanea dell'alimentazione, il funzionamento ininterrotto è garantito dal controllo della tensione del bus |
Funzione standard | Controllo PID, monitoraggio della velocità e riavvio dopo interruzione di corrente, frequenza di salto, controllo limite superiore e inferiore della frequenza, funzionamento del programma, multivelocità, RS485, uscita analogica, uscita a impulsi di frequenza |
Canale di impostazione della frequenza | L'impostazione digitale della tastiera, il potenziometro della tastiera, il terminale di tensione analogica VS, il terminale di tensione/corrente analogica AI, il terminale di corrente analogica AS, l'impostazione della comunicazione e la selezione del terminale multicanale, la combinazione di canali principale e ausiliario, la scheda di espansione, possono essere commutati in vari modi. |
Canale di ingresso feedback | Terminale di tensione VS, terminale di tensione/corrente AI, terminale di corrente AS, impostazione di comunicazione, ingresso a impulsi PUL |
Esegui il canale di comando | Impostazione dei tasti, impostazione della comunicazione |
Segnale di comando in ingresso | Avvio, arresto, rotazione avanti e indietro, jog, multivelocità, arresto libero, ripristino, selezione del tempo di accelerazione e decelerazione, selezione del canale di impostazione della frequenza, allarme di guasto esterno |
Segnale di uscita esterno | 2 uscite relè, 1 uscita collettore, 1 uscita AO può essere selezionata come uscita 0~10V o 4~20mA, 1 uscita AO può essere selezionata come uscita 0~10V o 4~20mA o uscita a impulsi di frequenza |
Funzione protettiva | Sovratensione, sottotensione, limite di corrente, sovracorrente, sovraccarico, relè termico elettronico, surriscaldamento, stallo da sovratensione, protezione dati, protezione rapida, protezione perdita di fase in ingresso e in uscita |
---|
Display a LED | Display a tubo digitale a riga singola a 5 cifre: può monitorare lo stato di 1 inverter Display digitale a tubo a doppia riga a 5 cifre: può monitorare lo stato di 2 inverter |
---|---|
Copia dei parametri | Le informazioni sul codice funzione dell'inverter possono essere caricate e scaricate per realizzare una copia veloce dei parametri |
Monitoraggio dello stato | Tutti i parametri del gruppo di parametri di monitoraggio come frequenza di uscita, frequenza data, corrente di uscita, tensione di ingresso, tensione di uscita, velocità del motore, quantità di feedback PID, quantità data PID, temperatura del modulo, ecc. |
Allarme errore | Sovratensione, sottotensione, sovracorrente, cortocircuito, perdita di fase, sovraccarico, surriscaldamento, stallo da sovratensione, limite di corrente, protezione dati danneggiata, stato operativo guasto corrente, guasto storico. |
Luogo di installazione | Se l'altitudine è inferiore a 1000 metri, declassamento per utilizzo sopra i 1000 metri, declassamento dell'1% ogni 100 metri Nessuna condensa, ghiaccio, pioggia, neve, grandine, ecc., radiazione solare inferiore a 700 W/m2, pressione 70 ~ 106 kPa |
---|---|
Temperatura e umidità | da -10℃ a +50℃, è possibile utilizzare il declassamento sopra i 40℃, la temperatura massima è 60℃ (funzionamento a vuoto) 5% ~ 95%RH(Senza condensa) |
vibrazione | Quando 9~200 Hz, 5,9 m/s2 (0,6 g) |
Temperatura di conservazione | Da -30℃ a +60℃ |
Metodo di installazione | Mobile verticale a parete |
Livello di protezione | IP20 |
Metodo di raffreddamento | Raffreddamento ad aria forzata |
