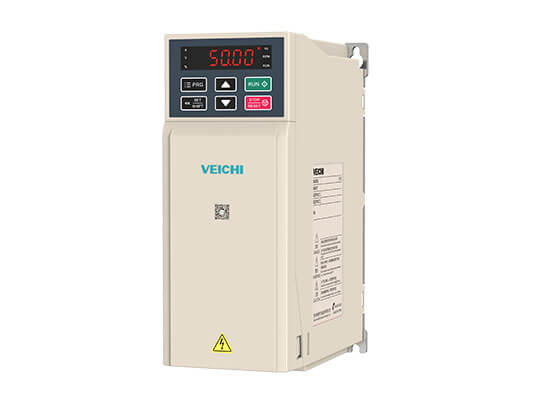

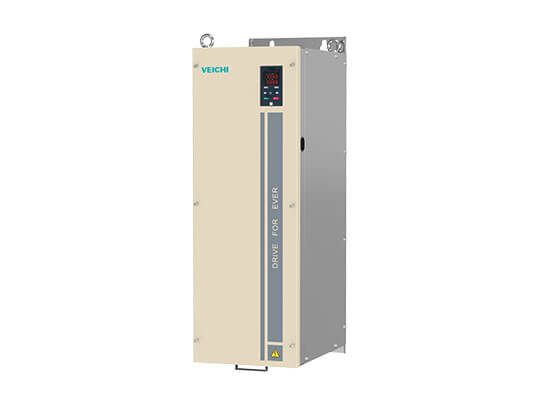

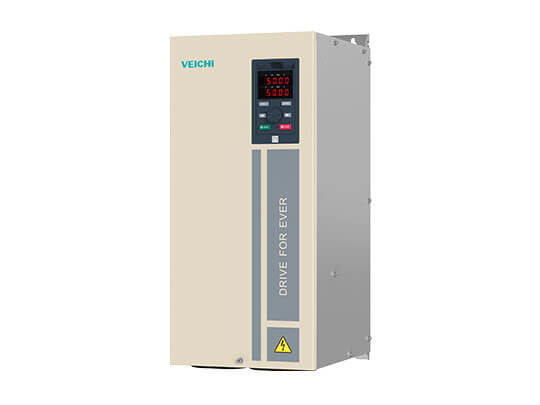

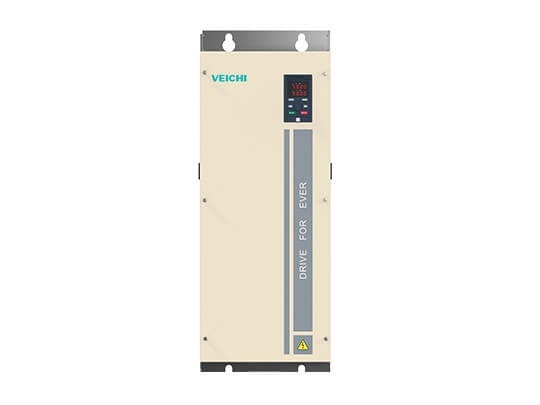

Azionamento generale della pompa GS20
- Nuovo aspetto, struttura corporea stretta
- Funzione di protezione del motore
- Guida perfettamente una varietà di motori di pompe
- Facile da eseguire il debug e ricco di espansione
Catalogue
Contatta il supporto
E-mailAzionamento generale della pompa GS20
Nuovo aspetto, struttura corporea stretta

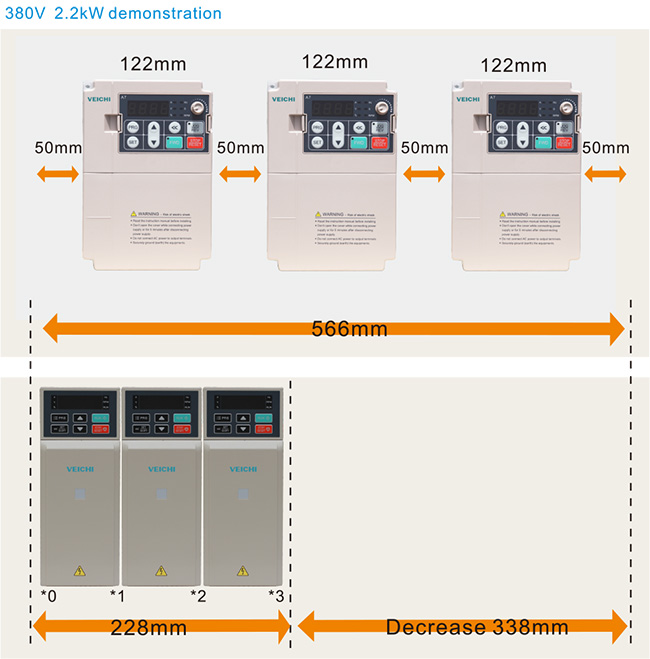

1. Struttura del corpo stretta, massimo risparmio di spazio del 60%.
2. Nuovo design della tastiera, aspetto semplice e funzionamento facile.
3. Morsettiere europee, cablaggio comodo ed efficiente.

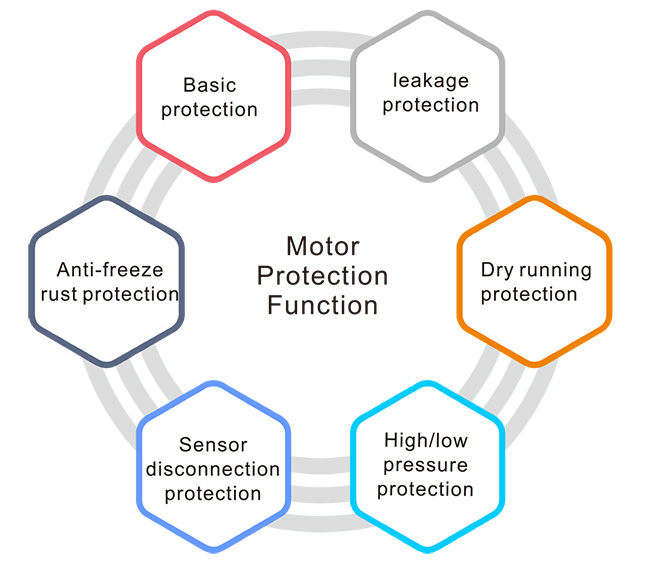

Funzione di protezione del motore
Funzioni di protezione di base dell'inverter multiplo; funzione di protezione esclusiva della pompa dell'acqua (protezione dalla carenza d'acqua, protezione da alta e bassa pressione, protezione dalle perdite, protezione antigelo del ricamo, protezione dalla disconnessione del sensore).

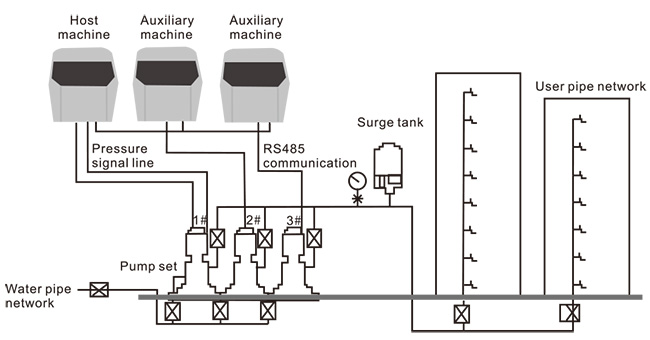

Controllo di pompe multiple
1. La pressione della rete di tubazioni viene rilevata dall'host e inviata alla macchina ausiliaria. Quando la pressione non è sufficiente, la macchina ausiliaria si avvia e funziona in base alla frequenza impostata e la macchina principale esegue la regolazione PID a pressione costante.
2. Le macchine principale e ausiliaria funzionano alternativamente in sequenza a intervalli regolari per realizzare l'uso uniforme della pompa dell'acqua e prolungarne la durata.

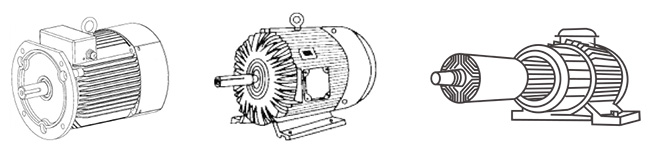

Guida perfettamente una varietà di motori di pompe
Guida perfettamente una varietà di motori per pompe dell'acqua come asincroni, sincroni a magneti permanenti, a riluttanza sincrona, ecc.

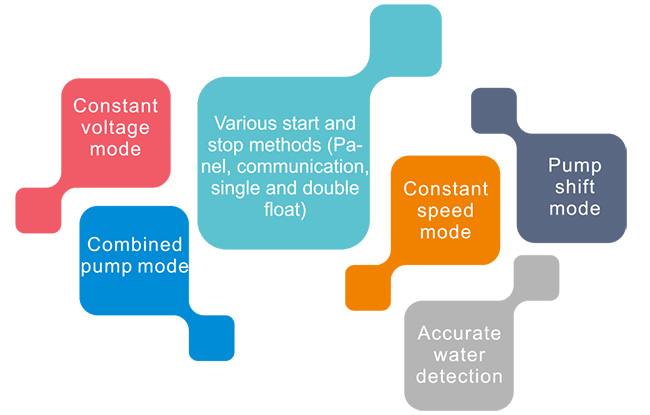

Molteplici funzioni di approvvigionamento idrico

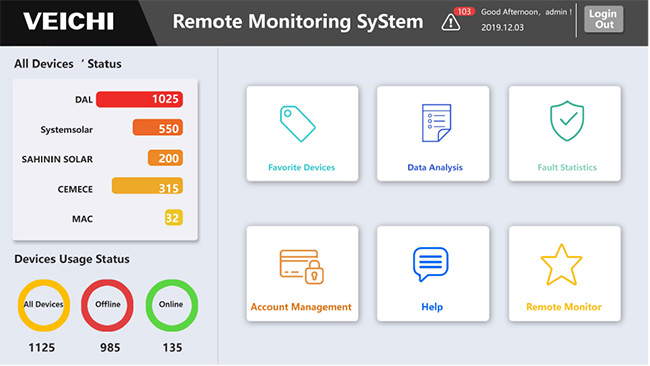

IoT intelligente
1. Supporta il posizionamento GPS. connessione dati Wi-Fi, archiviazione dati offline.
2. Controllo remoto in tempo reale, non presidiato.
3. Analisi di big data, calcolo della generazione e del flusso di energia cumulativi.
Facile da eseguire il debug e ricco di espansione
1. Software per PC professionale, lettura con un solo tasto dei parametri di debug.
2. L'oscilloscopio virtuale legge i dati in modo accurato.
3. Supporta ModBus, SPI. GPRS, scheda PG e altre interfacce di espansione.
Video sull'azionamento della pompa serie GS
Applicazioni industriali per l'azionamento generale di pompe GS20
Applicazioni: acqua residenziale, irrigazione agricola, tutela dell'acqua e questioni idriche, trattamento dell'acqua HVAC.
Specifiche
| Voltaggio, Frequenza | Monofase: 220 V 50/60 Hz; Trifase: 220 V 50/60 Hz; Trifase 380V 50/60Hz |
|---|---|
| Consenti fluttuazioni | tasso di squilibrio di tensione: <3%; Frequenza:±5%; tasso di aberrazione: come richiesto dalla norma IEC61800-2 |
| Corrente di spunto | Corrente inferiore a quella nominale |
| Fattore di potenza | ≥0,94 (con reattanza CC) |
| Efficienza dell'inverter | ≥96% |
| Tensione di uscita | Uscita in condizioni nominali: trifase, tensione di ingresso 0 ~, deviazione <5% |
|---|---|
| Gamma di frequenze di uscita | Tipo G: 0 ~ 600 Hz |
| Precisione della frequenza di uscita | Frequenza massima ±0,5% |
| Capacità di sovraccarico | Tipo G: 150% corrente nominale/1 min, 180% corrente nominale/10 s, 200% corrente nominale/0,5 s Tipo P: 120% corrente nominale/1 min, 140% corrente nominale/10 s, 150% corrente nominale/0,5 s |
| Tipo di motore | Motore asincrono trifase; Motore sincrono a magnete permanente (onda sinusoidale) |
|---|---|
| Modalità di controllo del motore | V/F control, Open loop vector control, Closed loop vector controlControllo V/F, controllo vettoriale ad anello aperto, controllo vettoriale ad anello chiuso |
| Modulazione | Ottimizzazione della modulazione PWM vettoriale della tensione spaziale |
| Frequenza portante | 1.0~16.0kHz |
| Intervallo di controllo della velocità | Nessun controllo vettoriale PG, carico nominale 1:1000 |
| Precisione della velocità costante | VC senza PG: ≤2% velocità sincronizzata nominale; VC con PG: ≤0,05% velocità sincronizzata nominale |
| Coppia di spunto | VC senza PG: coppia nominale 150% a 0,5 Hz; VC con PG: 0 Hz, coppia nominale 200% a 0 Hz |
| Risposta di coppia | VC senza PG:<20ms; VC con PG: <10ms |
| Precisione della frequenza | Impostazione digitale: frequenza massima×±0,01%; Impostazione analogica: frequenza massima×±0,2% |
| Risoluzione della frequenza | Impostazione digitale: 0,01 Hz; Impostazione analogica: frequenza massima×0,05% |
| Controllo della coppia | Calcolo dell'impostazione della coppia, limite di velocità in modalità coppia |
|---|---|
| Capacità di frenatura CC | Frequenza iniziale: 0,00 ~ 50,00 Hz; Tempo di frenatura: 0,0 ~ 60,0 s; Corrente di frenatura: corrente nominale da 0,0 a 150,0%. |
| Aumento di coppia | Aumento automatico della coppia 0,0% ~ 100,0%; Aumento della coppia manuale 0,0% ~ 30,0% |
| Curva V/F | Quattro modalità: curva caratteristica di coppia lineare, curva V/F autoimpostata, curva caratteristica di riduzione della coppia (potenza da 1,1 a 2,0), curva V/F quadrata |
| acc. / Dieci. curve | 2 modalità: accelerazione/decelerazione lineare e accelerazione/decelerazione con curva a S. 4 set di ACC/DEC, unità di tempo selezionabile 0,01 s, tempo più lungo: 650,00 s |
| Tensione di uscita nominale | Utilizzando la funzione di compensazione della tensione di alimentazione, la tensione nominale del motore è del 100%, che può essere impostata nell'intervallo compreso tra 50 e 100% (l'uscita non può superare la tensione di ingresso) |
| Regolazione automatica della tensione | Mentre la tensione di alimentazione fluttua, può mantenere automaticamente la tensione di uscita costante |
| Funzionamento automatico di risparmio energetico | In modalità di controllo V/F, in base alla situazione del carico, ottimizza automaticamente la tensione di uscita per risparmiare energia |
| Limitazione automatica della corrente | Limita automaticamente la corrente durante il funzionamento per evitare problemi di interruzione di corrente |
| Trattamento di spegnimento istantaneo | Funzionamento ininterrotto grazie al controllo della tensione del bus in caso di perdita di potenza istantanea |
| Standard function | Controllo PID, tracciamento velocità, riavvio allo spegnimento, frequenza di salto, controllo limite di frequenza superiore/inferiore, funzionamento del programma, multivelocità, RS485, uscita analogica, uscita a impulsi di frequenza |
| Canale di impostazione della frequenza | Impostazione digitale tastiera, Terminale analogico tensione/corrente AI1, Terminale analogico tensione/corrente AI2, Comunicazione fornita e selezione terminale multicanale, Combinazione di canali principale e ausiliario, scheda di espansione, supporto di diverse modalità di commutazione. |
| Canale di ingresso feedback | Morsetto tensione/corrente AI1, Morsetto tensione/corrente AI12, Comunicazione fornita, Ingresso impulsi a bassa velocità PUL, scheda di estensione |
| Esegui il canale di comando | Pannello operativo fornito, terminale esterno fornito, comunicazione fornita, scheda di espansione fornita |
| Segnale di comando in ingresso | Avvio, arresto, FWD/REV, JOG, velocità multi-step, arresto libero, reset, selezione tempo ACC/DEC, selezione canale in base alla frequenza, allarme guasto esterno |
| Segnale di uscita esterno | 1 uscita relè, 1 uscita collettore, 1 uscita AO: uscita 0～10 V o uscita 4～20 mA |
| Funzione protettiva | Sovratensione, sottotensione, limite di corrente, sovracorrente, sovraccarico, relè termico elettrico, surriscaldamento, stallo da sovratensione, protezione dati, protezione velocità rapida, protezione mancanza fase ingresso/uscita. |
|---|
| Display a LED | Tastiera integrata: display digitale a linea singola a 5 tubi: monitora 1 quantità di stato dell'inverter Tastiera esterna: display a tubo digitale a doppia riga da 5: monitora 2 grandezze di stato dell'inverter |
|---|---|
| Copia dei parametri | Carica e scarica le informazioni sul codice funzione dell'inverter per la copia rapida dei parametri |
| Monitoraggio dello stato | Frequenza di uscita, frequenza data, corrente di uscita, tensione di ingresso, tensione di uscita, velocità del motore, feedback PID, valore dato PID, temperatura del modulo ecc. Parametri di monitoraggio |
| Allarme errore | Sovratensione, sottotensione, sovracorrente, cortocircuito, mancanza di fase, sovraccarico, surriscaldamento, stallo da sovratensione, limite di corrente o protezione dei dati compromessa, stato guasto corrente, record storico guasti. |
| Luogo di installazione | L'altitudine è inferiore a 1.000 metri e il declassamento è superiore a 1.000 metri. Il declassamento è dell'1% ogni 100 metri Nessuna condensa, ghiaccio, pioggia, neve, espettorato, ecc., la radiazione solare è inferiore a 700 W/m2, pressione atmosferica 70 ~ 106 kPa |
|---|---|
| Umidità della temperatura | -10 ~ +50°C, è possibile utilizzare il declassamento sopra i 40°C, la temperatura massima è 60°C (funzionamento a vuoto) Dal 5% al 95% di umidità relativa (senza condensa) |
| Vibrazione | 9~200Hz,5,9m/s2(0,6g) 5%—95%RH (senza condensa) |
| Temperatura di conservazione | -30~+60℃ |
| Metodo di installazione | Appeso a parete |
| Livello di protezione | IP20 |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
Downloads
| Nome file | Tipo | Lingua | Tipo di file | Aggiorna | Scarica |
|---|---|---|---|---|---|
| Catalogo Smart Pump Drive V1.0 | Catalog | Inglese | 2024-04-16 | 36.67MB |
