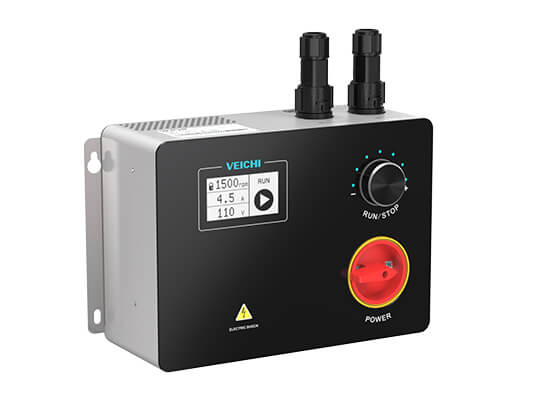

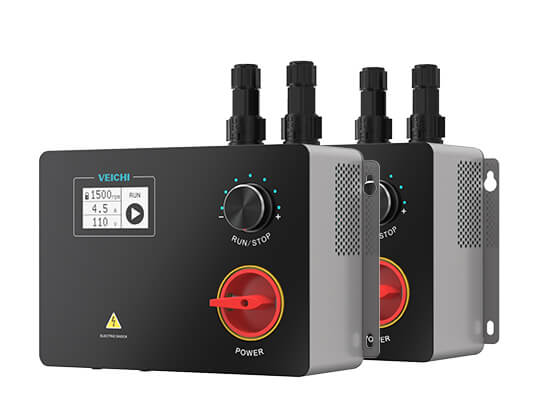

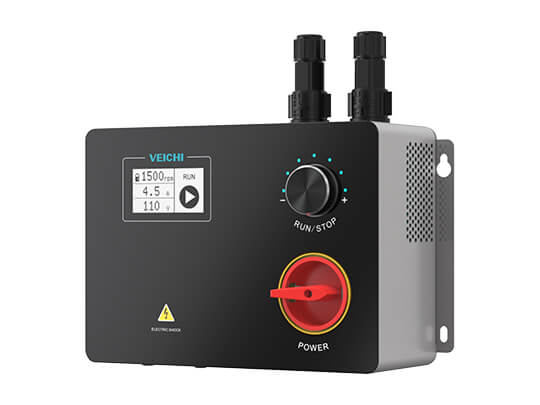

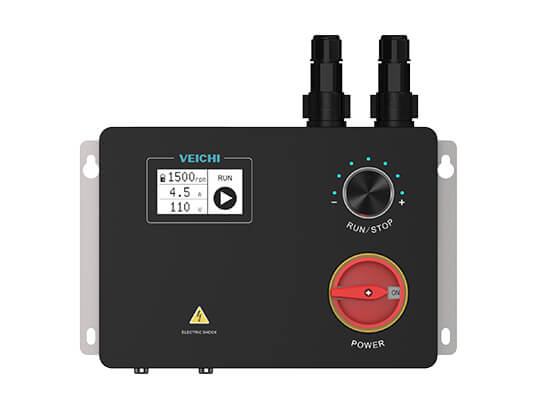

IN310 Ventilatore da soffitto industriale HVLS
- Multifunzione, avvio regolare, ultra silenzioso, dimensioni ridotte, funzionamento semplice, risparmio energetico e altri vantaggi
- Il driver adotta la tecnologia di controllo vettoriale orientata al campo leader a livello internazionale, compatibile con il controllo di motori asincroni e sincroni
- Supporta una varietà di accessori di espansione per arricchire gli elementi del prodotto
Catalogue
Contatta il supporto
E-mailPanoramica degli inverter serie IN310
La macchina tutto in uno integrata IN310 è composta principalmente da azionamento a frequenza variabile, interruttore a manopola di accensione, posizionatore di controllo della velocità e display a cristalli liquidi. È una macchina tutto in uno con molteplici vantaggi, come multifunzione, avvio fluido, ultra silenzioso, dimensioni ridotte, facilità d'uso e risparmio energetico.
Caratteristiche
1. Piattaforma professionale vettoriale ad alte prestazioni, eccellente algoritmo di controllo del motore.
2. Supporta motori sincroni e asincroni.
3. Integrazione di driver e apparecchiature elettriche periferiche.
4. "Carta A5" dimensioni, flessibile e compatto.
5.Design raffinato, ricco di tecnologia.
6.Funzionamento semplice, plug and run, nessun debug richiesto.
7.Ricca espansione interfaccia, applicabile a varie occasioni.
8. Protezione anti-verniciatura PCB tre per garantire stabilità e affidabilità del prodotto.

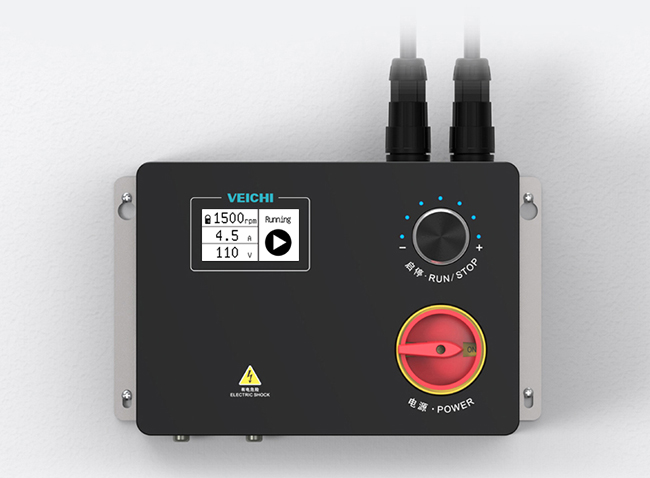

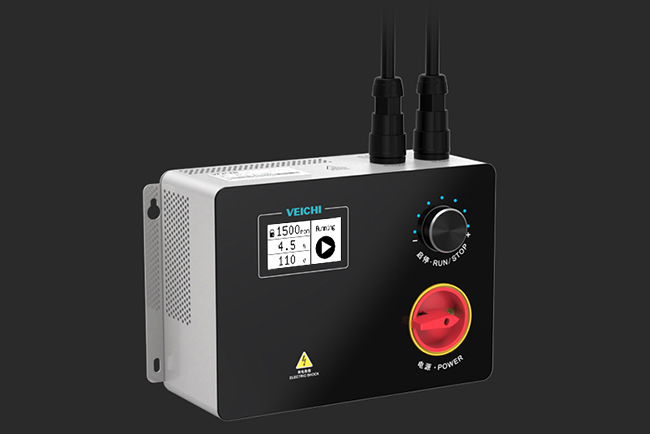

Design integrato, Plug and Run
IN310 integrato: VFD,LCD,interruttore rotativo, potenziometro digitale e altri dispositivi correlati. Non è necessario assemblaggio, cablaggio e utilizzo manuale.
Aziona motori AM e PMSM
IN310 può essere compatibile con il pilotaggio di vari motori come i motori AM e PMSM. Ottieni aggiornamenti di sistema senza utilizzare altri driver.

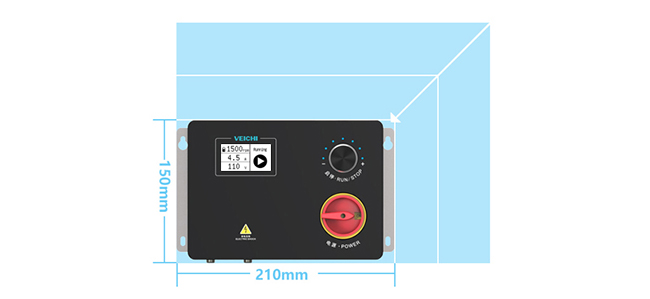

Corpo piccolo, risparmio di spazio di installazione
Lascia la modalità cabinet tradizionale, adotta il design integrato mini , risparmiando spazio di installazione.

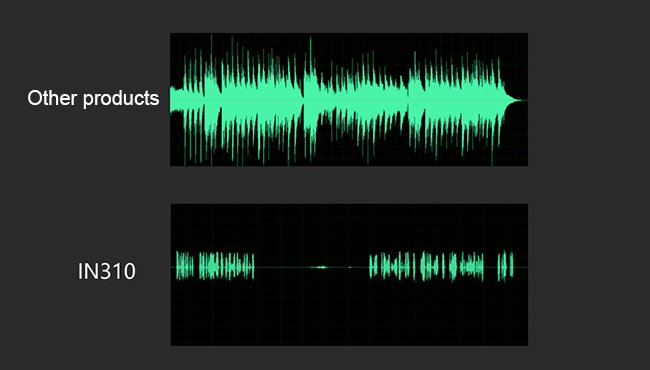

Ultra silenzioso, elimina le interferenze dovute al rumore
La più recente tecnologia di riduzione del rumore può ridurre il rumore elettromagnetico durante il funzionamento del motore. Il funzionamento silenzioso crea un ambiente silenzioso per gli utenti.

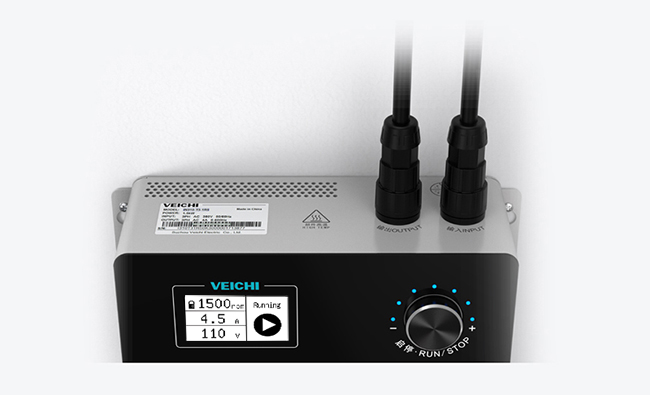

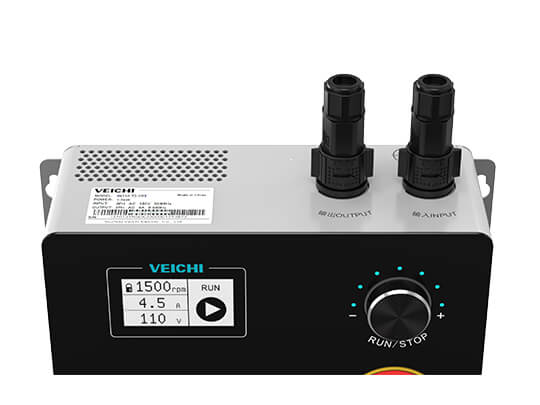

Cablaggio semplice, sicuro e affidabile
1. Terminali impermeabili IP68 per garantire l'affidabilità elettrica.
2. Adotta il cablaggio superiore, maggiore efficienza e ordine per il cablaggio.

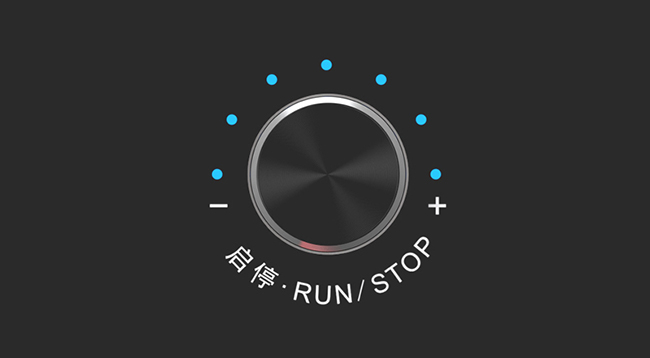

Design del potenziometro, funzionamento semplice
1. Basta azionare la manopola del potenziometro, facile da usare.
2. Elevata resistenza alla fatica, elevata affidabilità di accensione/spegnimento.
3. Adotta apparecchi elettrici digitali, di lunga durata.

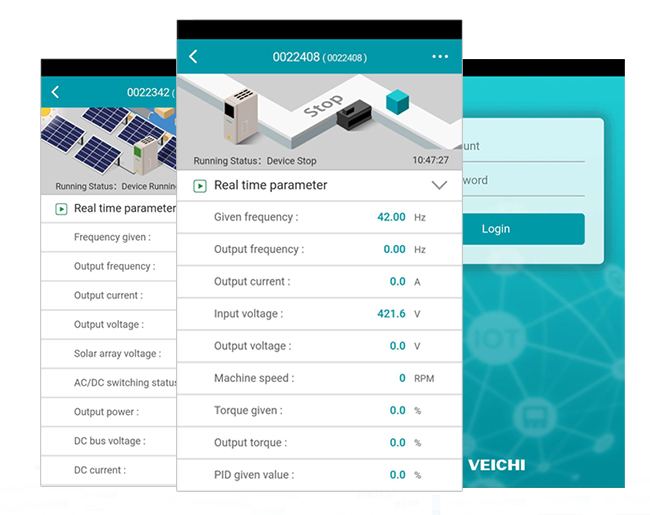

Controllo remoto IOT
Monitoraggio in tempo reale, campionamento periodico, modifica remota, rilevamento della posizione in tempo reale e visualizzazione intelligente della posizione tramite Internet delle cose (sito Web o APP mobile ).

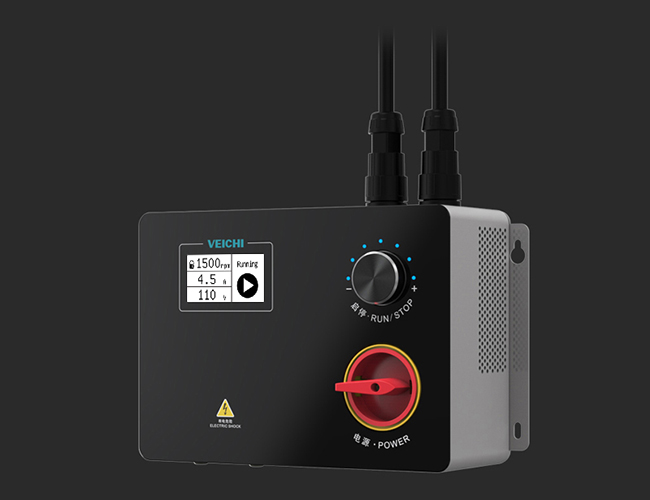

"Estetico" design, prodotti straordinari
Sovvertire il design dell'aspetto tradizionale, l'aspetto è sorprendente, lasciare che l'aspetto "estetico" prodotti nell'industria e nella vita.

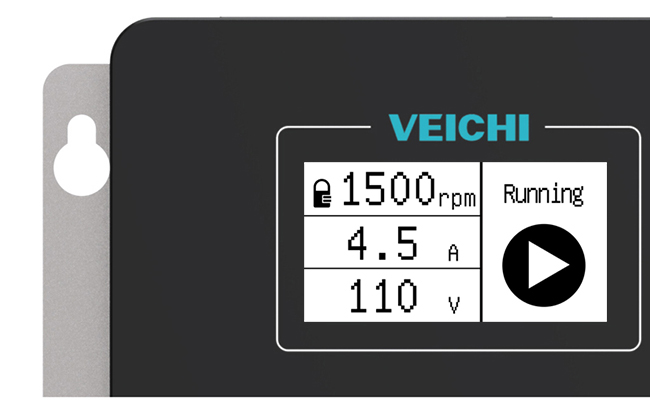

Contenuti avanzati display LCD
1. Contenuto del display LCD: velocità attuale, corrente operativa, tensione di ingresso, stato operativo, ecc.
2. "Operazione con un solo tasto" tramite il potenziometro: regolazione della velocità, avvio e arresto, selezione della funzione, ecc.
3. Utilizzare l'indicatore per giudicare lo stato della regolazione della velocità, accensione e spegnimento.

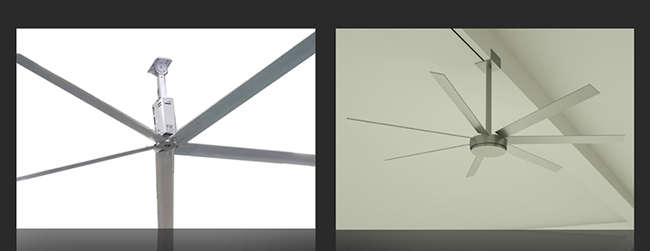

Applicazioni industriali per inverter serie IN310
Applicazioni: Motori di ventilatori sincroni ad azionamento diretto, motori di ventilatori asincroni, ventilatori, pompe dell'acqua, trasmissioni, imballaggi alimentari e altre applicazioni di controllo della velocità.
Video dell'Inverter IN310 per Ventilatori da Soffitto Industriali HVLS
Specifiche
| Scala di potenza | 1,500 W-2,200 W |
|---|
| Frequenza della tensione | Monofase 220V 50/60Hz Trifase 380V ~480V 50/60Hz |
|---|---|
| Consenti fluttuazioni | Tasso di squilibrio di tensione: <3%; Frequenza: ±5%; Il tasso di distorsione soddisfa i requisiti IEC61800-2 |
| Picco di corrente di chiusura | Corrente inferiore a quella nominale |
| Fattore di potenza | ≥0,94 (con reattore CC) |
| Efficienza dell'inverter | ≥96% |
| La tensione di uscita | Uscita in condizioni nominali: 3 fasi, tensione di ingresso 0 ~, l'errore è inferiore al 5% |
|---|---|
| Gamma di frequenze di uscita | 0～600Hz |
| Precisione della frequenza di uscita | ±0,5% del valore massimo della frequenza |
| Capacità di sovraccarico | Tipo G: corrente nominale 150% 1 min, corrente nominale 180% 10 s, corrente nominale 200% 0,5 s Tipo P: corrente nominale 120% per 1 minuto, corrente nominale 140% per 10 s, corrente nominale 150% per 0,5 s |
| Tipo di motore | Motore asincrono trifase, motore sincrono a magnete permanente (onda sinusoidale) |
|---|---|
| Modalità di controllo del motore | Controllo V/F, controllo vettoriale ad anello aperto, controllo vettoriale ad anello chiuso |
| Modulazione | Ottimizza la modulazione PWM del vettore spaziale |
| Frequenza portante | 1.0～16.0kHz |
| Intervallo di controllo della velocità | Controllo vettoriale senza PG, carico nominale 1:100; controllo vettoriale con PG, carico nominale 1:1000 |
| Precisione della velocità allo stato stazionario | Controllo vettoriale senza PG: ≤2% della velocità sincrona nominale; controllo vettoriale con PG: ≤0,05% della velocità sincrona nominale |
| Coppia di spunto | Controllo vettoriale senza PG: coppia nominale 150% a 0,5 Hz; Controllo vettoriale con PG: coppia nominale 200% a 0Hz |
| Risposta di coppia | Controllo vettoriale senza PG: <20ms; Controllo vettoriale con PG: <10ms |
| Precisione della frequenza | Impostazione digitale: frequenza massima×±0,01% |
| Risoluzione della frequenza | Impostazione digitale: 0,01 Hz |
| Controllo della coppia | Calcolo dell'impostazione della coppia, impostazione della velocità in modalità coppia |
|---|---|
| Aumento di coppia | Aumento automatico della coppia 0,0%~100,0%; Aumento della coppia manuale 0,0% ~ 30,0% |
| Curva V/F | Quattro metodi: curva caratteristica della coppia lineare, curva V/F autoimpostata, curva caratteristica della coppia ridotta (potenza 1,1～2,0), curva V/F quadrata |
| Curva di accelerazione e decelerazione | Due modi: accelerazione e decelerazione lineare, accelerazione e decelerazione della curva a S Quattro serie di tempi di accelerazione e decelerazione, l'unità di tempo è 0,01 s, la più lunga è 650,00 s |
| Tensione di uscita nominale | Utilizzando la funzione di compensazione della tensione di alimentazione, la tensione nominale del motore è del 100%, che può essere impostata nell'intervallo compreso tra 50 e 100% (l'uscita non può superare la tensione di ingresso) |
| Regolazione automatica della tensione | Quando la tensione di rete fluttua, può mantenere automaticamente costante la tensione di uscita |
| Funzionamento automatico di risparmio energetico | Nella modalità di controllo V/F, la tensione di uscita viene automaticamente ottimizzata in base al carico per realizzare un funzionamento a risparmio energetico |
| Limite di corrente automatico | Limita automaticamente la corrente durante il funzionamento per evitare frequenti interventi per guasto da sovracorrente |
| Elaborazione dell'interruzione di corrente istantanea | In caso di interruzione istantanea dell'alimentazione, il funzionamento ininterrotto è garantito dal controllo della tensione del bus |
| Funzione standard | Inseguimento della velocità, riavvio dopo interruzione di corrente, salto di frequenza, controllo del limite superiore e inferiore della frequenza, funzionamento del programma, RS485, impostazione del livello di accesso ai parametri, impostazione dei parametri comuni |
| Canale di impostazione della frequenza | Impostazione del numero della tastiera, potenziometro della tastiera, impostazione della comunicazione |
| Esegui il canale di comando | Impostazione dei tasti, impostazione della comunicazione |
| Funzione protettiva | Sovratensione, sottotensione, limitazione di corrente, sovracorrente, sovraccarico, relè termico elettronico, surriscaldamento, stallo da sovratensione, protezione dati, protezione rapida, protezione perdita di fase in ingresso e in uscita |
|---|
| Display a LED | rmp (velocità di uscita), A (corrente di funzionamento), V (tensione di ingresso), stato di funzionamento, se la "velocità di uscita" è bloccata, interfaccia di errore, ecc. |
|---|---|
| Copia dei parametri | Le informazioni sul codice funzione dell'inverter possono essere caricate e scaricate per realizzare una copia veloce dei parametri |
| Monitoraggio dello stato | Tensione in ingresso, corrente in uscita, velocità in uscita |
| Allarme errore | Sovratensione, sottotensione, sovracorrente, cortocircuito, perdita di fase, sovraccarico, surriscaldamento, stallo da sovratensione, limite di corrente, protezione dati danneggiata, stato di funzionamento guasto corrente, registrazione storico guasti. |
| Luogo di installazione | Se l'altitudine è inferiore a 1000 metri, declassamento per utilizzo sopra i 1000 metri, declassamento dell'1% ogni 100 metri Nessuna condensa, ghiaccio, pioggia, neve, grandine, ecc., radiazione solare inferiore a 700 W/m2, pressione 70 ~ 106 kPa |
|---|---|
| Temperatura e umidità | Da -10℃ a +50℃, è possibile utilizzare il declassamento sopra i 40℃, la temperatura massima è 60℃ (funzionamento a vuoto) 5% ~ 95%RH（Senza condensa） |
| vibrazione | Quando 9~200 Hz, 5,9 m/s2(0,6 g) |
| Temperatura di conservazione | Da -30℃ a +60℃ |
| Metodo di installazione | Mobile verticale a parete |
| Livello di protezione | IP20 |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
Downloads
| Nome file | Tipo | Lingua | Tipo di file | Aggiorna | Scarica |
|---|---|---|---|---|---|
| Catalogo inverter per ventilatori IN310 HVLS | Catalog | Inglese | 2024-04-16 | 2.41MB |
