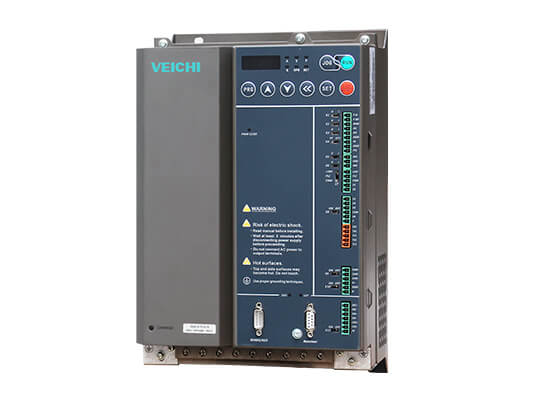

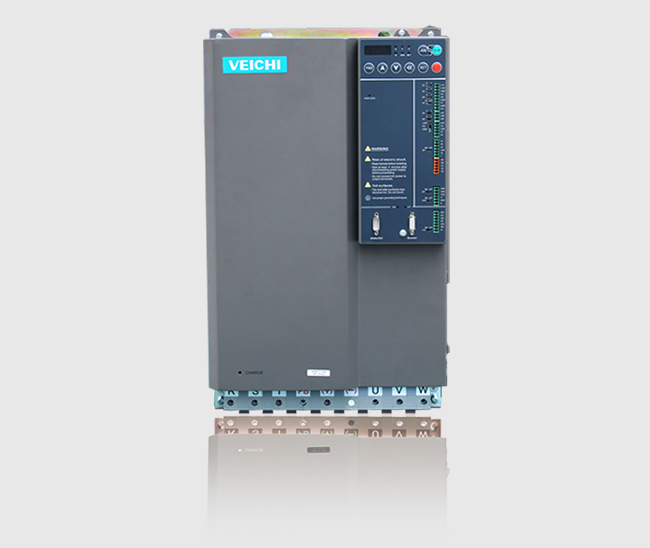

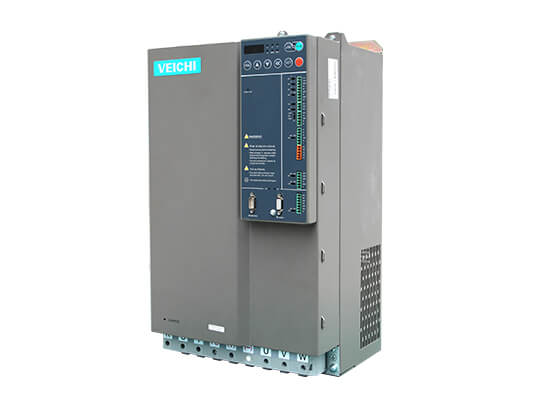

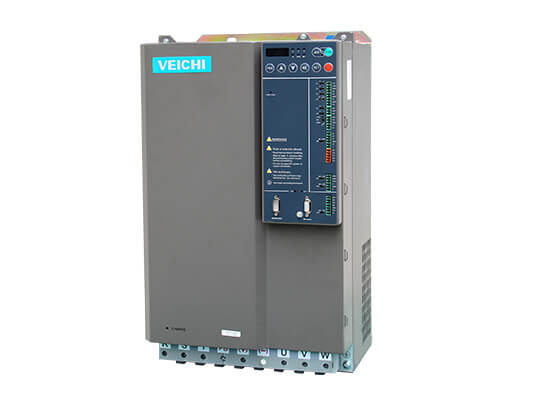

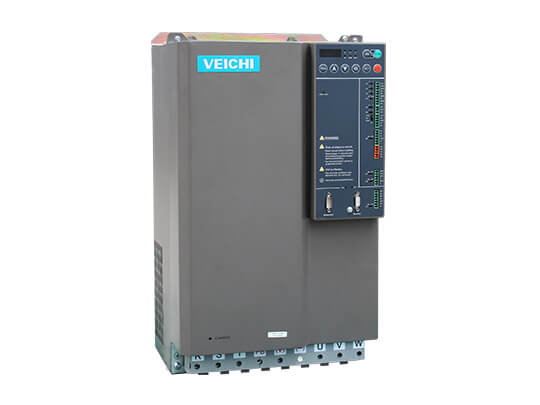

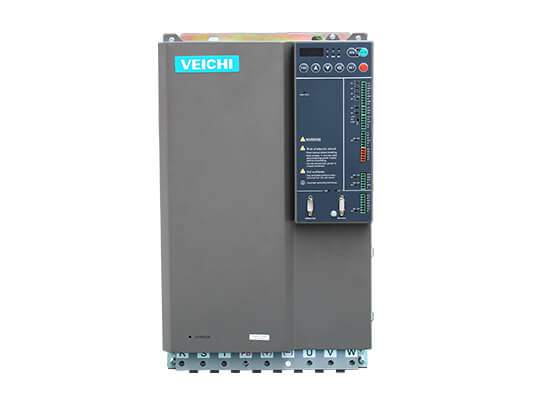

Servoazionamento SD650 per sistema di controllo elettroidraulico
- Comunicazione CAN integrata, funzione di comunicazione RS485
- Supporta sistemi di pompe elettroidrauliche singole, doppie e multiple
- Supporta una varietà di modalità di riferimento del segnale
- Rendi il sistema elettroidraulico più efficiente dal punto di vista energetico
Caratteristiche
- Caratteristiche
- Specifiche
- Download
- Soluzioni
- Casi
- Novità
- Prodotti correlati
- Informazioni aggiuntive
Panoramica del servoazionamento SD650 per il sistema di controllo elettroidraulico
Il servoazionamento elettroidraulico SD650 consente all'uscita del sistema di cambiare automaticamente, rapidamente e con precisione seguendo la variazione dell'ingresso. Inoltre, la potenza in uscita è notevolmente amplificata e il servosistema elettroidraulico integra i vantaggi sia del sistema elettrico che di quello idraulico.
1. Unità freno integrata, la sicurezza viene con te.
2. Elevata capacità di sovraccarico, stabile in condizioni di carico elevato.
3. Raffreddamento ad aria forzata, controllo intelligente della temperatura, raffreddamento fino alla fine.
4.Una varietà di funzioni di protezione accompagnano gli azionamenti elettroidraulici VEICHI.
5.AC220V/380V/480V diversi tipi tra cui scegliere, si adattano a una varietà di ambienti elettrici.
6. Doppio anello chiuso di pressione e flusso, PID di indebolimento vettoriale, risposta rapida e controllo accurato.
7. CAN integrato, comunicazione multipla RS485, fusione multi-pompa facile da ottenere. < br />8. Guscio in metallo grigio scuro, pannello terminale esterno, comodità, sicurezza e bellezza del set in uno.

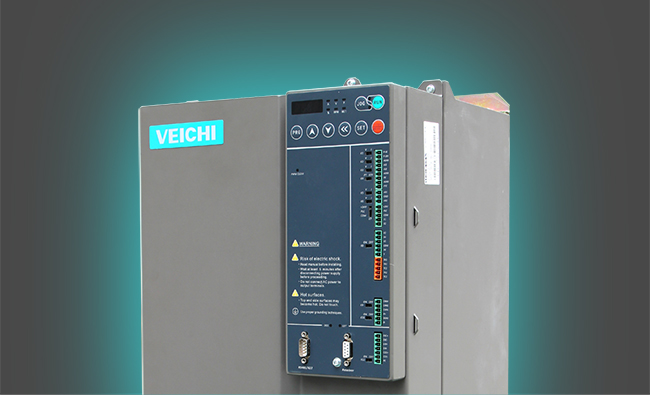

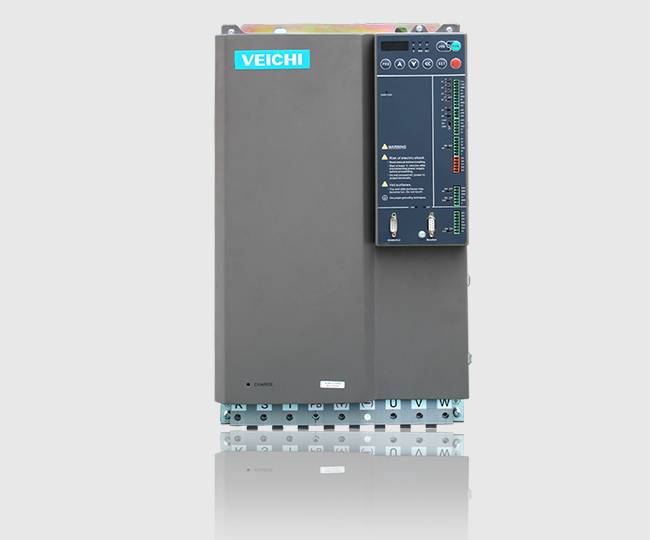

Aspetto metallico, terminali esterni, belli e pratici
1. Aspetto metallico grigio scuro, atmosfera calma e connotazione.

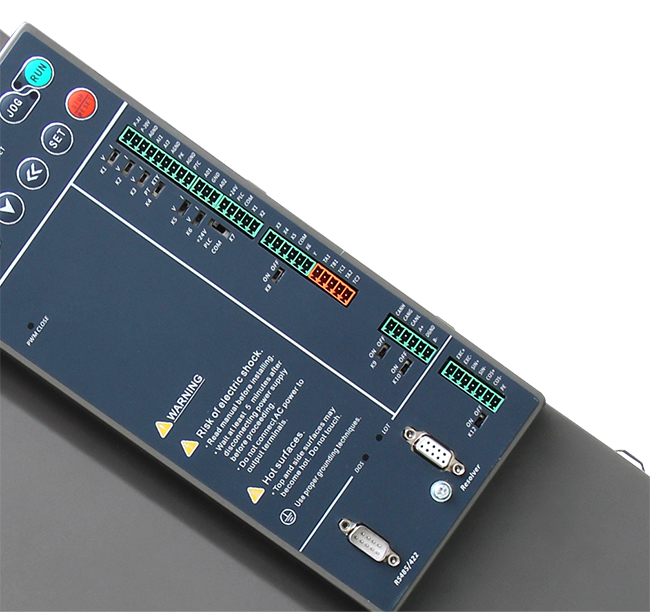

2. Il pannello terminale esterno rende il cablaggio più comodo e veloce.
3. L'interfaccia terminale isolata, l'ingresso e l'uscita sono sicuri e affidabili.
Alta efficienza e risparmio energetico, per aumentare le entrate e ridurre le spese.
1. Doppio controllo di pressione e flusso a circuito chiuso, il circuito dell'olio è fornito su richiesta.
2. Elimina il traboccamento ad alta pressione, riduci gli sprechi e risparmia energia dal 20% all'80%.
3. Riduci il numero di cicli dell'olio idraulico e minimizza la temperatura dell'olio.
Controllo preciso a circuito chiuso, veloce ma stabile
1. Il controllo PID a circuito chiuso migliora la stabilità della pressione e la fluttuazione è inferiore all'1%.
2. La risposta della pressione è rapida e il tempo di risposta è di 20 ms.
3. Collabora con il vettore e la modalità di controllo dell'indebolimento del campo, offrono un'elevata precisione di ripetizione.

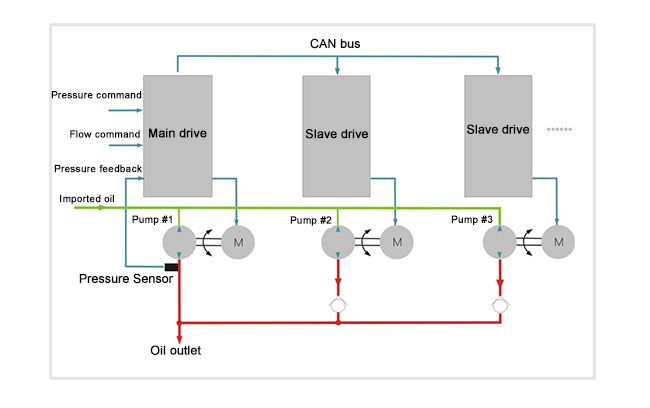

Protocolli di comunicazione multipli, facile da ottenere confluenza multi-pompa
1. Metodi di comunicazione CAN e 485 integrati per realizzare il controllo della confluenza e della commutazione dello shunt.
2. La comunicazione è veloce e precisa e la pompa principale funzionante e la pompa slave sono perfettamente collegate.
3. Collabora con una valvola di inversione elettromagnetica per passare a un sistema indipendente.

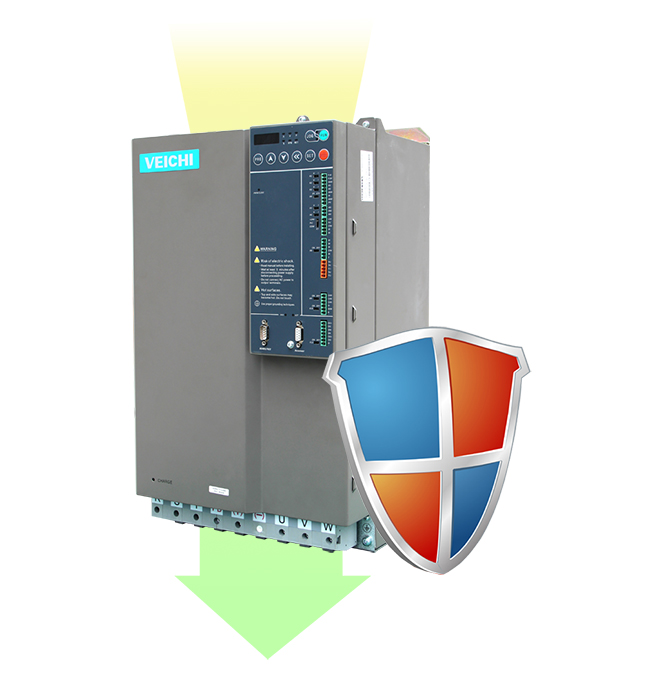

Protezione multipla e doppio raffreddamento, scorta SD650
1. Ha molteplici funzioni di protezione come perdita di fase, cortocircuito e rilevamento di surriscaldamento.
2. Il design professionale del condotto dell'aria per la dissipazione del calore può funzionare bene in ambienti difficili come il fumo oleoso.
3. L'unità frenante integrata rallenta e arriva a casa in sicurezza.
Diverse opzioni di alimentazione e voltaggio, ce n'è sempre una adatta a te
1. I livelli di tensione sono AC220V/380V/480V, adatti a una varietà di ambienti elettrici.
2.Varie specifiche e modelli, gamma di potenza da 0,75Kw a 110Kw.
3.VEICHI I driver della serie SD650 possono azionare motori sincroni a magneti permanenti.
Video servoazionamento SD650 per sistema di controllo elettroidraulico
Applicazioni industriali per il servoazionamento SD650 per il sistema di controllo elettroidraulico

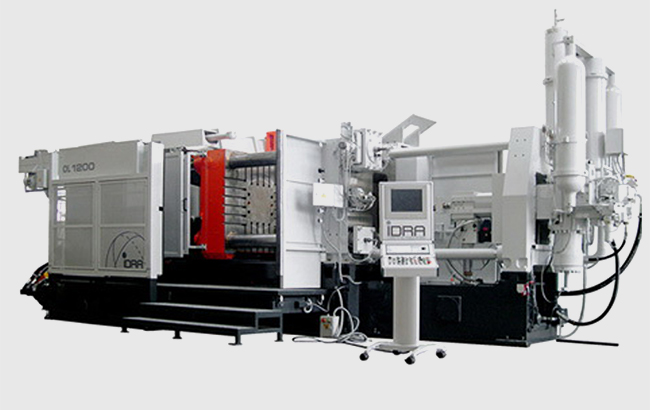

Applicazioni: macchine per stampaggio a iniezione, macchine utensili, metallurgia, macchine edili, macchine agricole, industria automobilistica, industria tessile, ecc.
Specifiche
Scala di potenza | 4,400 W-35,000 W |
---|
Voltaggio e frequenza | Trifase 380V 50/60HZ |
---|---|
Intervallo di fluttuazione consentito | Voltaggio: ±15%; fluttuazione di frequenza: ±5% Tasso di distorsione: soddisfare i requisiti della norma IEC 61800-2 |
Corrente impulsiva di chiusura | Corrente inferiore a quella nominale |
Promuovere l'efficienza | ≥96% |
Fattore di potenza | ≥0,94(Con reattore CC) |
La tensione di uscita | Uscita alle condizioni nominali: trifase, tensione di ingresso 0~, errore inferiore al 5% |
---|---|
Gamma di frequenze di uscita | Frequenza massima di uscita: 320 HZ |
Precisione della velocità di uscita | ±0.1% |
Capacità di sovraccarico | Corrente nominale 150% 60 s, corrente nominale 180% 5 s, massimo 2,5 volte |
Modulazione | SVPWM |
Frequenza portante range | 2,0~8,0kHz(Determinazione del modello) |
Impostazione digitale | velocità massima×±0,01% |
Impostazione analogica | frequenza massima×±0,2% |
Risoluzione della velocità | Impostazione digitale: 1 giri/min Impostazione analogica: velocità massima×0,05% |
Curva di accelerazione e decelerazione | Accelerazione e decelerazione lineare, accelerazione e decelerazione della curva a S |
Automatic energy saving operation | In base alle condizioni di carico, la tensione di uscita viene ottimizzata automaticamente per realizzare operazioni di risparmio energetico |
Limite di corrente automatico | Limita automaticamente la corrente durante il funzionamento per evitare frequenti interventi per guasto da sovracorrente |
Funzione standard | Controllo della pressione dell'olio ad anello chiuso, controllo della velocità, RS485, uscita analogica |
Canale di impostazione della velocità | Impostazione digitale della tastiera, terminale analogico di tensione/corrente AI1, terminale analogico di tensione/corrente AI2, terminale analogico di tensione/corrente P-AI, impostazione di comunicazione e selezione terminale multicanale, combinazione di canali principali e ausiliari. |
Canale di ingresso feedback | Terminale tensione/corrente AI1, terminale tensione/corrente AI2, terminale tensione/corrente P-AI, impostazione di comunicazione |
Esegui il canale di comando | Impostazione del pannello operativo, impostazione del terminale esterno, impostazione della comunicazione |
Segnale di comando in ingresso | Avvio, arresto, rotazione avanti e indietro, jog, multivelocità, arresto libero, ripristino, selezione del tempo di accelerazione e decelerazione, selezione del canale di impostazione della velocità, allarme di guasto esterno |
Segnale di uscita esterno | 2 uscite relè; 1 uscita a transistor; 2 uscite analogiche, intervallo di uscita in tensione: 0~10 V/0~10 V, intervallo di uscita in corrente: 0~20 mA/0~20 mA |
Funzione protettiva | Sovratensione, sottotensione, limite di corrente, sovracorrente, sovraccarico, surriscaldamento, protezione dei dati |
---|
Visualizza un LED | Display a tubo digitale a riga singola a 5 cifre: può monitorare 1 stato |
---|---|
Monitoraggio dello stato | Comando di pressione, feedback di pressione, impostazione di velocità, feedback di velocità, comando di flusso, corrente di uscita, tensione di uscita, coppia di uscita, potenza di uscita, tensione bus, temperatura del modulo, temperatura del motore, stato collegato del terminale di ingresso X, stato collegato del terminale di uscita Y, ecc. |
Allarme errore | Anomalia di autoapprendimento, disconnessione del feedback del sensore, surriscaldamento del motore, surriscaldamento del driver, guasto dell'encoder, errore di comunicazione, sovratensione, sottotensione, sovracorrente, cortocircuito, perdita di fase, sovraccarico, stallo, limite di corrente, protezione dati danneggiata, stato operativo guasto corrente, storico colpa. |
Luogo di installazione | All'interno, l'altitudine non è superiore a 1000 m, senza gas corrosivi e senza luce solare diretta |
---|---|
Temperatura e umidità | Da -10°C a +40°C 20%—95%RH(Senza condensa) |
vibrazione | Meno di 0,5 g |
Temperatura di conservazione | Da -25℃ a +60℃ |
Metodo di installazione | Mobile verticale a parete |
Livello di protezione | IP20 |
Metodo di raffreddamento | Raffreddamento ad aria forzata, raffreddamento a liquido |
Downloads
Nome file | Tipo | Lingua | Tipo di file | Aggiorna | Scarica |
---|---|---|---|---|---|
CE (LVD) of SD650 Servo Drive | Certificate | English | 2018-03-06 | 626KB | |
CE (EMC) of SD650 Servo Drive | Certificate | English | 2018-03-06 | 626KB | |
SD650 Electro-hydraulic Servo Catalog | Catalog | English | 2018-03-06 | 1.3M | |
SD650 Electro-hydraulic Servo Manual | Manual | English | 2019-02-19 | 2.37MB | |
Catalogo prodotti servo elettroidraulici | Catalog | Inglese | 2024-04-16 | 20.3MB |
