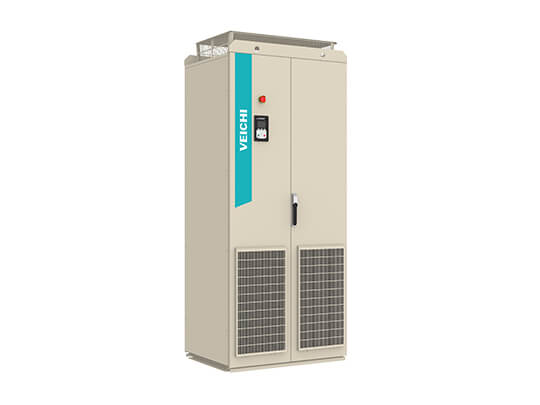

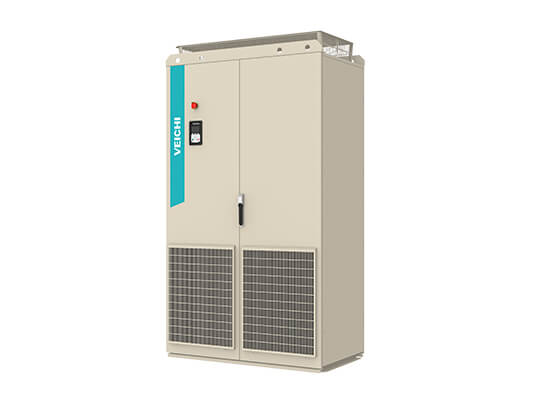

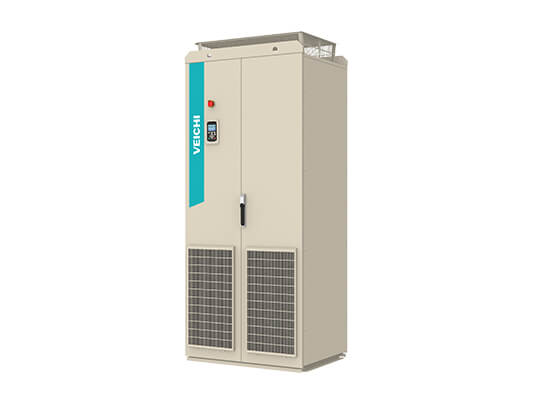

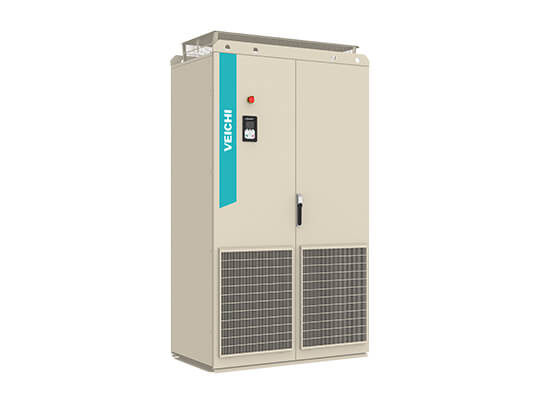

Inverter a quattro quadranti serie AC830

Panoramica dell'inverter a quattro quadranti serie AC830

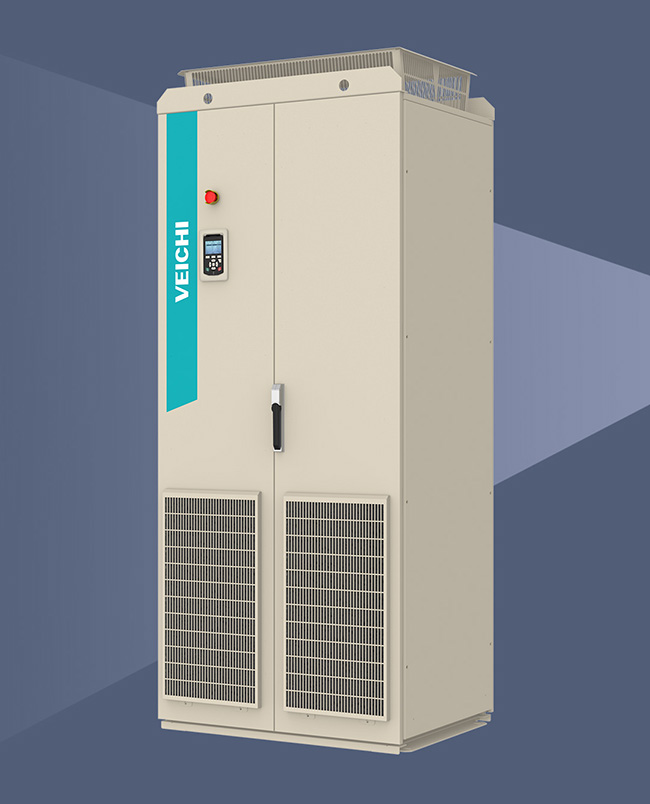

L'armadio inverter a quattro quadranti serie AC830 appartiene alla piattaforma tecnologica di prodotto per la regolazione della velocità di conversione della frequenza a quattro quadranti VEICHI. Adotta l'architettura a doppio controllo ARM+FPGA, unità ultra efficiente e a risparmio energetico. Lo schema di feedback di rettifica attiva AFE è adottato per ridurre efficacemente il contenuto armonico sul lato rete. Perfetto senza armoniche, guida completa e controllo completo, compatibile con il controllo di guida di motori asincroni, motori sincroni e motori ad alta velocità.

Caratteristiche dell'inverter a quattro quadranti serie AC830

1. Eccellenti prestazioni di controllo.
2. Metodo di debug conveniente.
3. Gestione e protezione da guasti multipli.

Piattaforma di controllo ad alte prestazioni

Lo schema di feedback di rettifica attiva AFE è adottato per ridurre le armoniche sul lato rete. Può realizzare operazioni di controllo del circuito ad alta velocità e alta precisione per garantire l'eccellente capacità di risposta dinamica e la precisione di controllo del sistema di azionamento.

Vari metodi di controllo

Controllo VF, vettore ad anello aperto e vettore ad anello chiuso.

Adatto a vari tipi di carico

Motori asincroni, motori sincroni, motori a riluttanza e motori ad alta velocità.

Alta precisione e risposta rapida

Precisione della velocità: ±0,01% della velocità sincrona nominale
Risposta alla coppia: ≤5ms.

Eccellente capacità di feedback a quattro quadranti

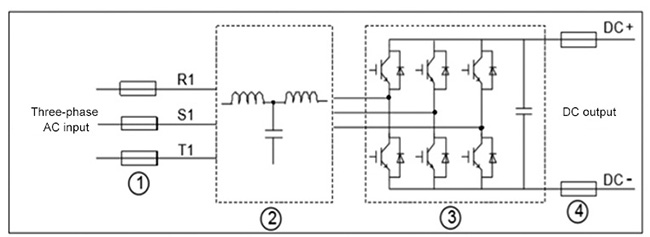

L'inverter a quattro quadranti con rettifica attiva è dotato di unità filtro LCL PWM, che può ridurre efficacemente il contenuto armonico sul lato della rete.

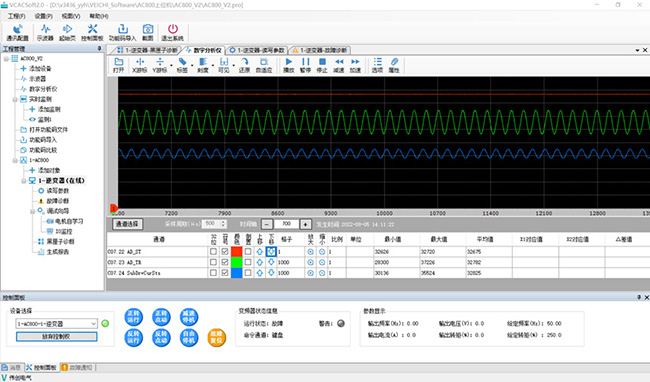

Debug del computer host adattato alle condizioni di lavoro

1. Il software VCSoft ha un'interfaccia amichevole ed è facile da usare senza alcuna competenza di sistema.
2. Il tecnico del debug opera tramite l'interfaccia grafica e il menu. La configurazione semplice, l'impostazione dei parametri, il rilevamento dei guasti, la manutenzione del sistema e l'assistenza di sistemi complessi possono essere completati in breve tempo.
3. È possibile completare la registrazione dell'andamento di un massimo di 8 segnali, il che semplifica la diagnosi e l'ottimizzazione dell'inverter.
4. È possibile accedere al registratore dati ad alta velocità all'interno del controller VCU e le informazioni dei 50 oggetti osservati prima e dopo il guasto verranno completamente ripristinate. Può aiutare gli ingegneri addetti al debug a individuare i guasti in modo efficiente e a ottimizzare il processo di controllo del processo della linea di produzione.

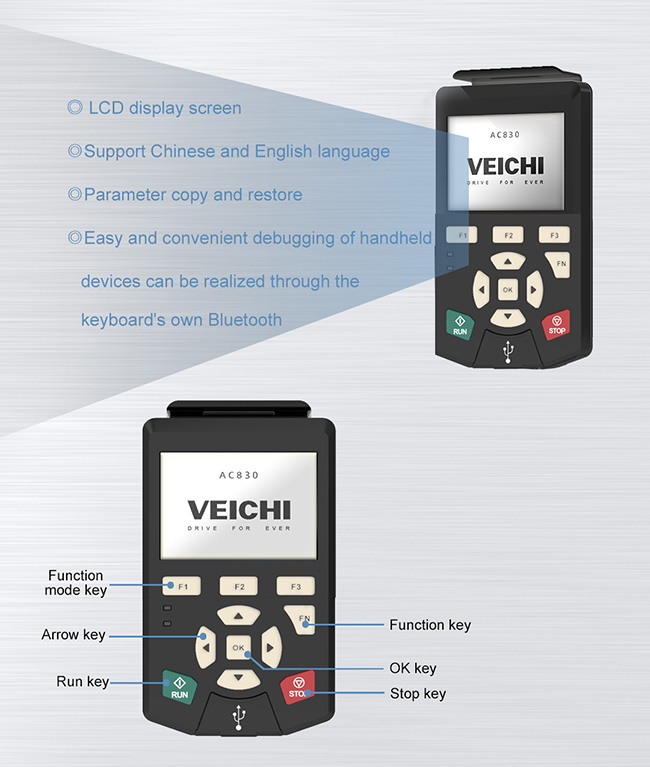

Tastiera multifunzione comoda e veloce

Protezione multipla completa

Protezione della sicurezza funzionale

È possibile configurare la funzione STO-Safe Torque Off. Attraverso il rilevamento del circuito hardware, l'impulso di azionamento dell'IGBT viene bloccato per scollegare l'alimentazione del motore, per evitare l'avvio accidentale del motore e per garantire la sicurezza del personale e delle apparecchiature.

Protezione dell'inverter

Cortocircuito, sovracorrente, sovratensione, sottotensione, perdita di fase, surriscaldamento, sovraccarico, disconnessione dell'encoder, ecc. Fino a 30 tipi di protezione delle impostazioni.

Protezione motore

Supporta la protezione del rilevamento della temperatura PT100.

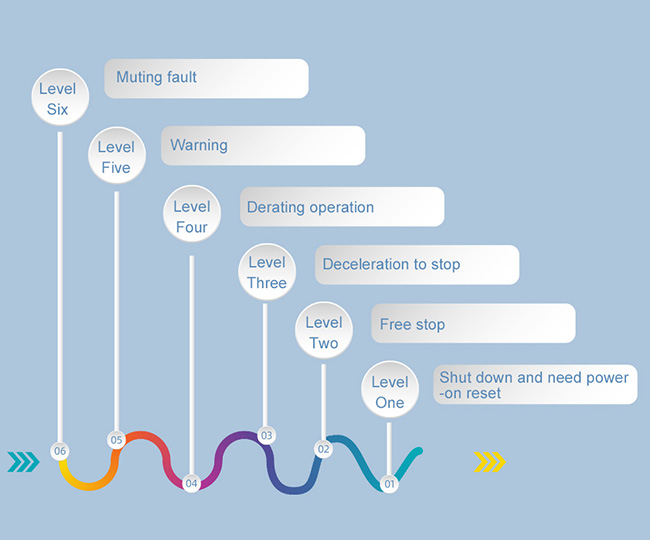

Classificazione e gestione della classificazione dei guasti

In base alla situazione di guasto, combinata con molti anni di esperienza applicativa, la gestione dei guasti viene classificata e classificata per ridurre il numero di tempi di inattività dei guasti.

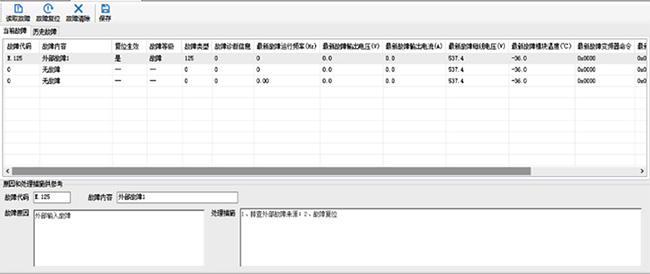

Informazioni complete sulla risoluzione dei problemi

L'applicazione dell'inverter a quattro quadranti serie AC830

È ampiamente utilizzato nella metallurgia, nel petrolio, nell'estrazione mineraria, nella costruzione navale, nell'alimentazione elettrica e in altri settori.
