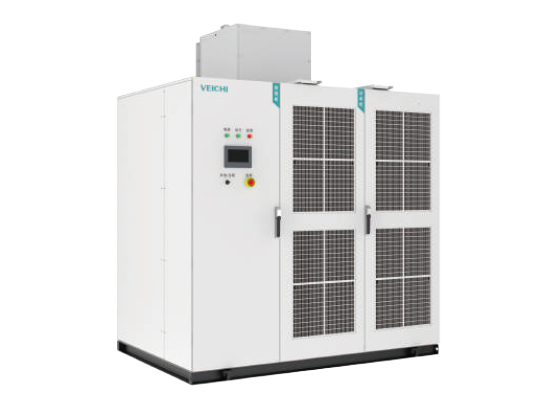

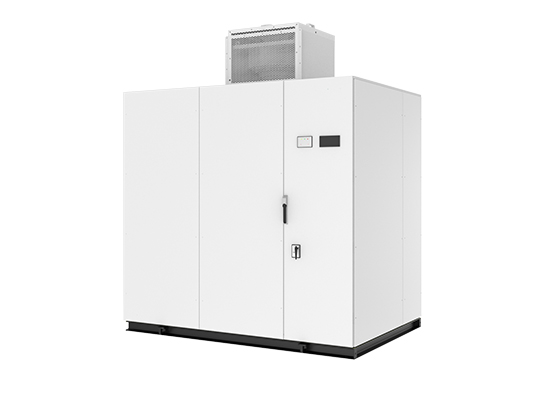

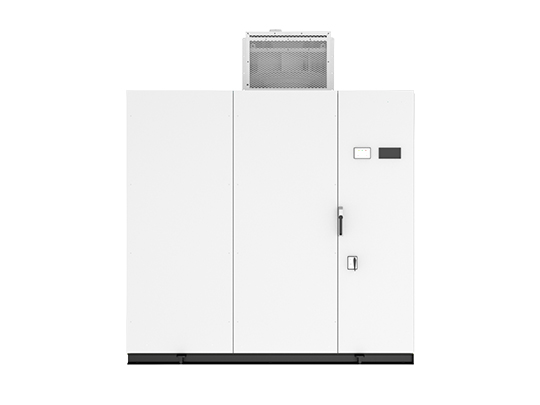

Convertitore di frequenza in media tensione serie ACH200

Panoramica del convertitore di frequenza CA a media tensione ACH200

I prodotti della serie ACH200 rappresentano la terza generazione di azionamenti CA di tipo vettoriale ad alta tensione e ad alte prestazioni realizzati da VEICHI Electric in anni di accumulo tecnico e approfondite ricerche di mercato e analisi della domanda, che adotta la tecnologia matura della serie di unità di potenza, DSP +Controllo dual core FPGA, algoritmo di controllo vettoriale, per fornire elevata precisione di controllo, risposta dinamica rapida, coppia di uscita elevata a bassa frequenza ecc. È ampiamente utilizzato in ventilatori, pompe, compressori, macchine a nastro, mulini a sfere e altre occasioni di carico, fornendo il nucleo motore per il risparmio energetico e la riduzione delle emissioni per soddisfare le diversificate esigenze delle imprese industriali.

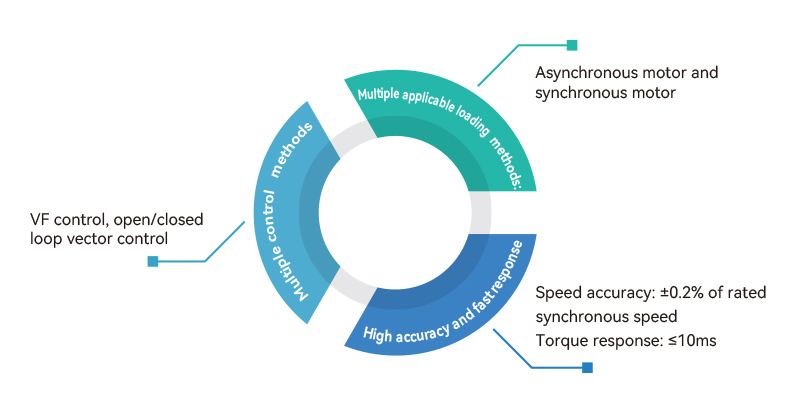

Piattaforma di controllo ad alte prestazioni

Struttura di controllo a doppio chip DSP+FPGA, algoritmi di controllo implementati da DSP e segnali esterni come IO, bus ed encoder elaborati da FPGA in parallelo. Il controllo del circuito ad alta velocità e alta precisione garantisce un'eccellente capacità di risposta dinamica e precisione di controllo.

Inizia con coppia elevata e bassa frequenza

Controllo vettoriale ad anello aperto: 0,5 Hz 150% coppia di avviamento.
Controllo vettoriale ad anello chiuso: 0 Hz 200% coppia di avviamento.
200% coppia nominale in uscita a 0 Hz per motori IPM ad anello aperto controllo mediante iniezione di segnali ad alta frequenza.

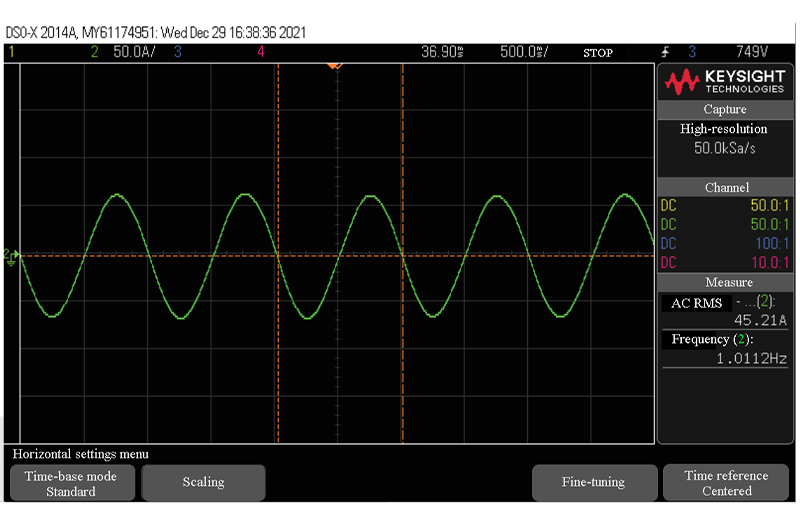

Eccellenti prestazioni di controllo delle basse frequenze

Tecnologia di compensazione dei tempi morti

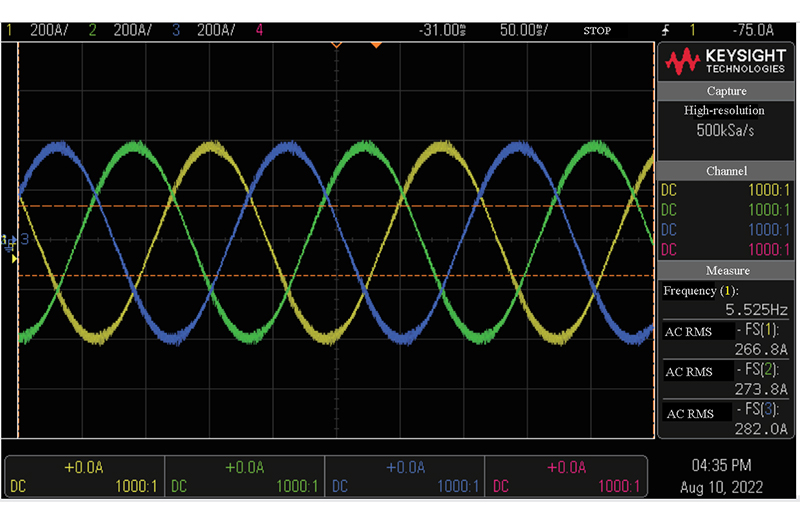

La forma d'onda della corrente è quasi sinusoidale a bassa frequenza.

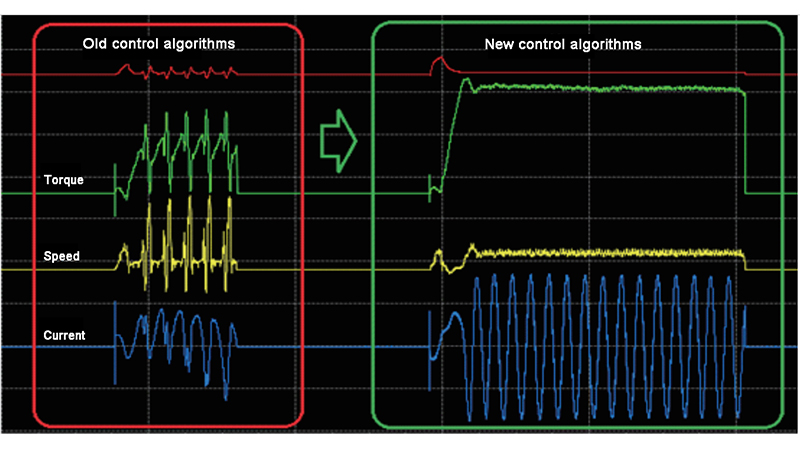

Algoritmo di soppressione delle oscillazioni a bassa frequenza

La risonanza del motore non verrà causata a bassa frequenza.
< /p>

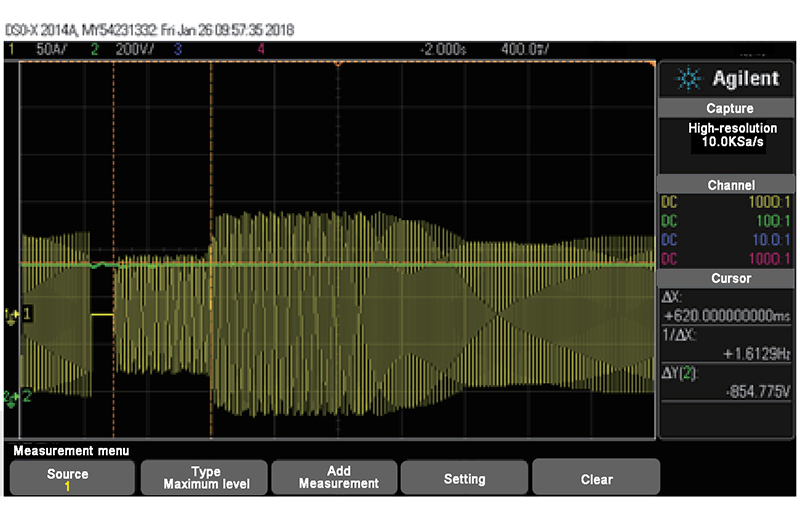

Protezione dallo stallo per la piena frequenza

Traccia la velocità di rotazione con precisione indipendentemente dagli stati della velocità del motore. (avanti, indietro, fermo).
L'intero processo dall'inizio allo stato target può essere completato in meno di 200 ms con una risposta rapida.
La tensione rimanente è maggiore allo spegnimento di apparecchiature a inerzia di grandi dimensioni, quindi è rimanente e la fase può essere stimata dopo il riavvio, quindi inserire la preeccitazione e l'accelerazione rotativa.

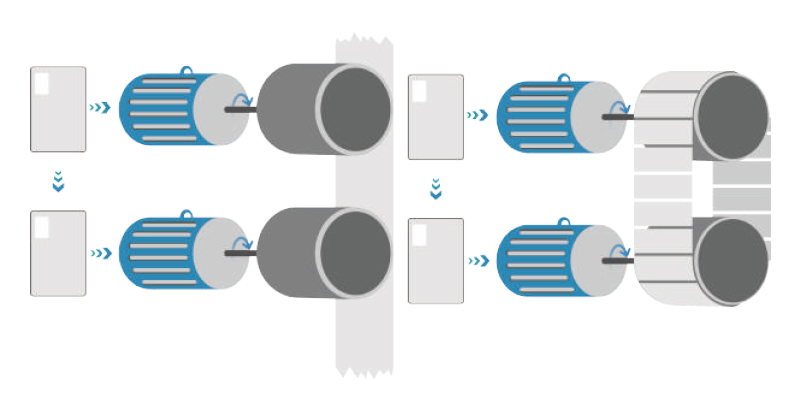

Tecnologia di controllo master-slave

La comunicazione CAN o in fibra ottica è adottata per garantire la comunicazione in tempo reale e la coerenza dell'output tra più macchine indipendentemente dal carico meccanico e dal carico del fluido.

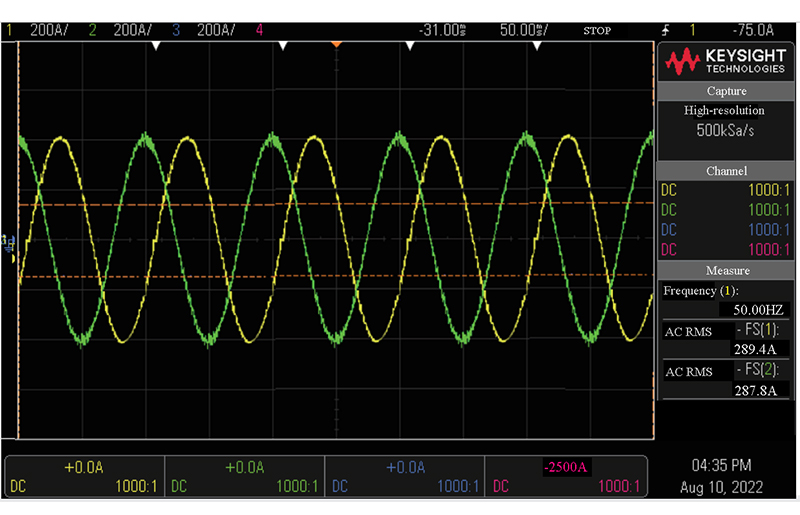

Tecnologia di commutazione avanzata senza interferenze

La tecnologia ad aggancio di fase consente al motore di avviarsi e funzionare senza interferenze tra la frequenza di alimentazione e la frequenza variabile, quindi è adatta per la commutazione tra pompe dell'acqua multi-ingranaggio. La corrente d'impatto del processo di commutazione non supera 1,5 volte la corrente nominale del motore.

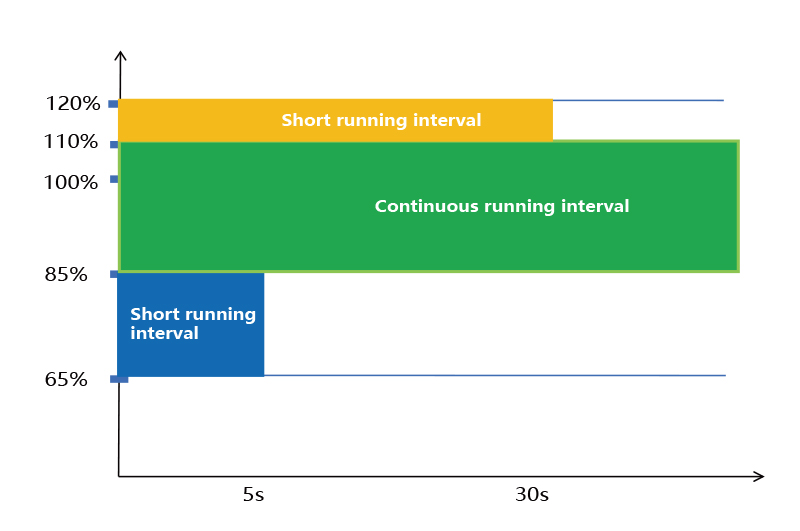

Design ride-through tra bassa e alta tensione

Elevata adattabilità alle fluttuazioni della rete elettrica

85%-110% di potenza a pieno carico.
65%-85% di potenza ridotta.
110%-120% di potenza ridotta.

Motore ininterrotto durante l'interruzione istantanea dell'alimentazione per un funzionamento prolungato

Design perfetto e privo di armoniche

Tecnologia di rettifica dello sfasamento multifase sul lato ingresso

Valore THD lato rete inferiore al 2%.

Tecnologia multilivello sul lato uscita

Valore THD lato motore inferiore al 2%.

Metodi di bypass di più unità

Bypass parallelo simmetrico.
Bypass con offset neutro.
Standard con bypass elettronico IGBT e opzionale con bypass meccanico a relè.

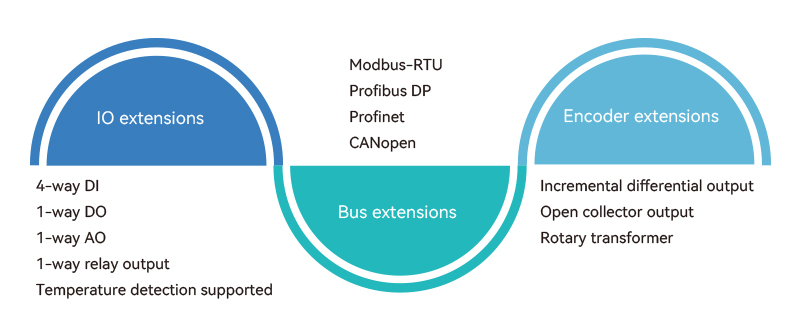

Supportate più modalità di estensione

Estensioni funzionali in base ai requisiti effettivi, tra cui estensione IO, estensione bus, estensione encoder, ecc.

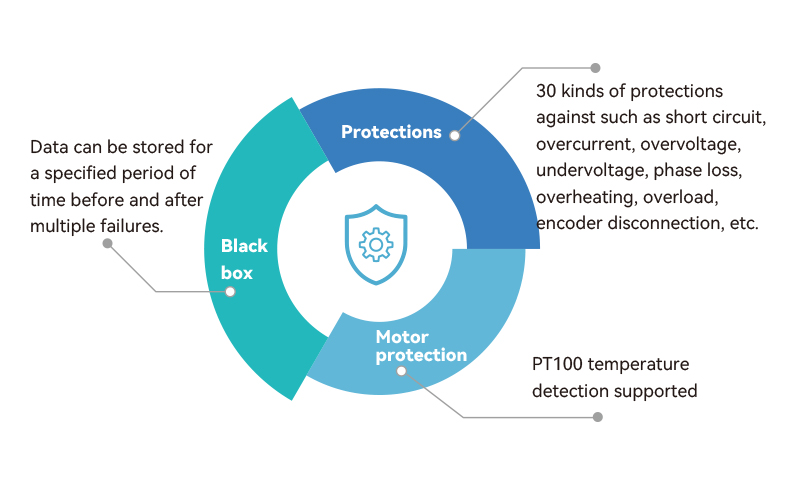

Protezioni multiple e complete

Protezioni multiple e complete

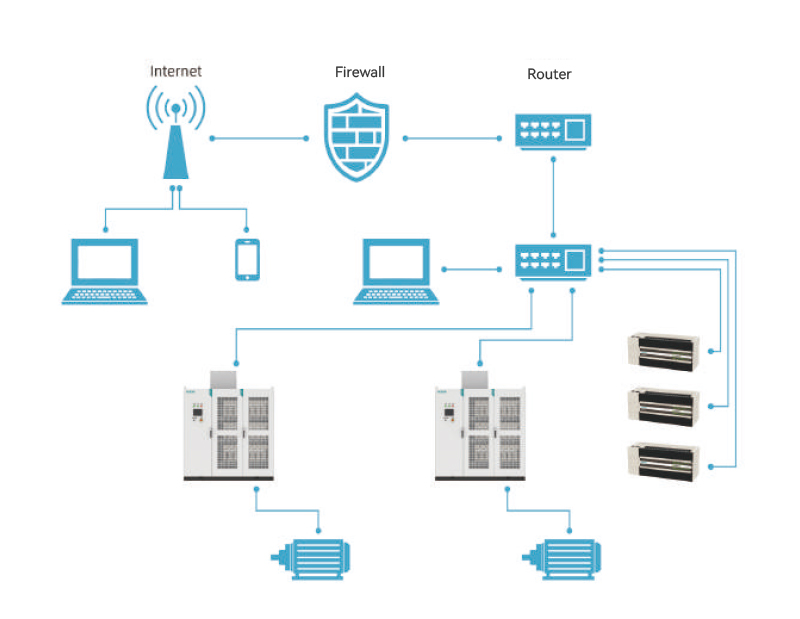

È supportata la diagnosi remota. Dopo essere stato autorizzato dai clienti, il personale Veichi può controllare le registrazioni dei guasti, i parametri di sistema e i dati di funzionamento per individuare rapidamente i guasti, migliorando i processi e l'efficienza sul server remoto dal lato del cliente tramite VPN.

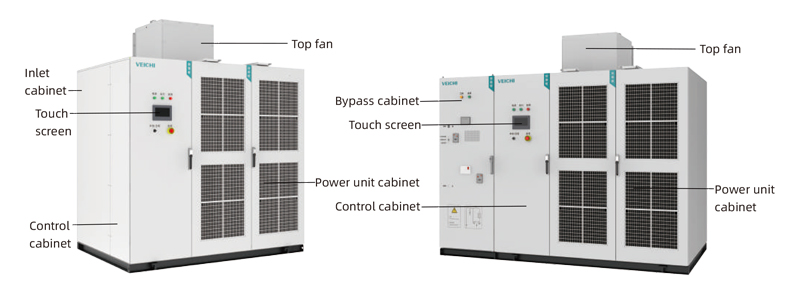

Struttura del mobile

Applicazioni:

Metallurgia

Ventilatori di scarico principali di sinterizzazione, ventilatori di depolverazione del convertitore, ventilatori di altoforno, ventilatori di anidride solforosa, raffreddatori di circolazione, ventilatori di combustione, pompe di lavaggio delle scorie, pompe di rimozione del fosforo, ecc.

Elettricità

Pompe di alimentazione dell'acqua, pompe per condensa, pompe di circolazione dell'acqua, alimentatori d'aria, ventilatori a tiraggio indotto, ventilatori primari, ventilatori secondari ecc.

Miniere

Ventilatori principali, pompe di estrazione del gas, compressori, macchine a nastro, mulini a sfere, frantoi, ecc.

Petrolio e gas

Pompe per il trasporto dell'olio, pompe di iniezione dell'acqua, compressori, altri ventilatori e pompe, ecc.

Chimica

Pompe per il trasporto dell'olio, pompe per l'iniezione dell'acqua, compressori, pompe booster, ecc.

Materiali da costruzione

Ventilatori ad alta temperatura all'estremità del forno, ventilatori di scarico alla testa del forno, ventilatori del mulino a carbone, ventilatori di circolazione del mulino per cemento, ventilatori di scarico della polvere, mulini a sfere, frantoi, ecc.

Amministrazione comunale

Soffianti di aerazione, pompe di alimentazione dell'acqua, pompe di alimentazione dell'acqua, ventilatori a tiraggio indotto, alimentatori d'aria, ecc.

Altri

Ventole di prova nella galleria del vento, alimentatori da banchina, miscelatori interni ecc.
