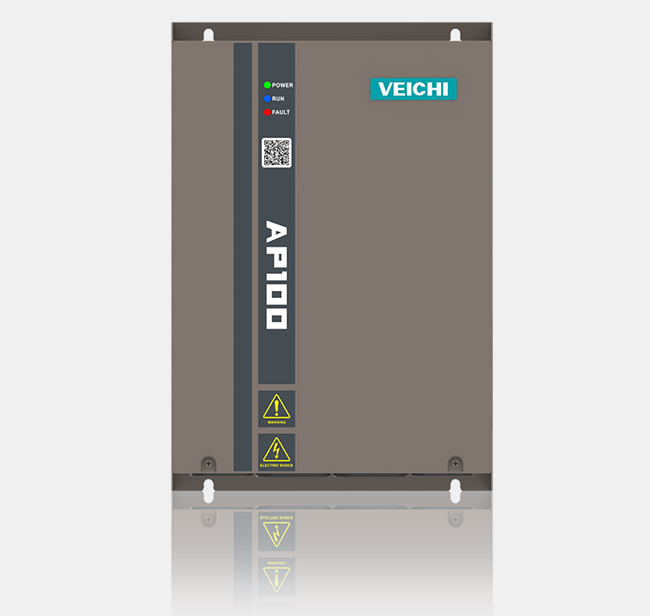

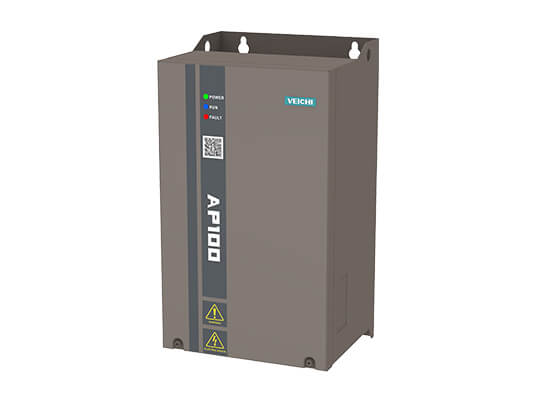

Compressore d'aria PMSM serie AP100 Scopo VFD
- Pilota perfettamente compressori a vite multipli sincroni e asincroni
- Meccanismo di smagnetizzazione del motore predeterminato per prevenire la smagnetizzazione irreversibile del motore
- Algoritmo PI fuzzy leader del settore con regolazione rapida, risposta rapida e assenza di superamento
- Sistema IOT intelligente e monitoraggio in tempo reale da remoto dell'applicazione sul campo del compressore d'aria
Catalogue
Contatta il supporto
E-mailPanoramica VFD per compressore d'aria PMSM serie AP100
Il compressore d'aria AP100 implementa il monitoraggio remoto dello stato dell'applicazione in loco del compressore d'aria. Tecnologia di trasmissione wireless GPRS, rilevamento intelligente dei guasti, notifica SMS. Durante il funzionamento, è possibile monitorare direttamente il campo magnetico del motore ed è possibile emettere un allarme tempestivo per ridurre la probabilità di perdita di magnetizzazione del motore.
1. Design tre in uno per soddisfare le diverse esigenze dei clienti.
2. Elevato livello di protezione, forte adattabilità ambientale.
3. Guida perfettamente compressori a vite sincroni e asincroni di vari tipi.< br />4. IOT intelligente, monitoraggio remoto in tempo reale delle condizioni di applicazione sul campo del compressore d'aria.
5. L'algoritmo di controllo vettoriale intelligente per il risparmio energetico, piccola corrente, grande uscita e risparmio energetico.< br />6. Doppio meccanismo predittivo di smagnetizzazione del motore per prevenire la smagnetizzazione irreversibile del motore.
7. Algoritmo Fuzzy PI, regolazione rapida della tensione, risposta rapida, nessun superamento.
8. L'algoritmo PI fuzzy, regolazione rapida della tensione, risposta rapida, nessun superamento.

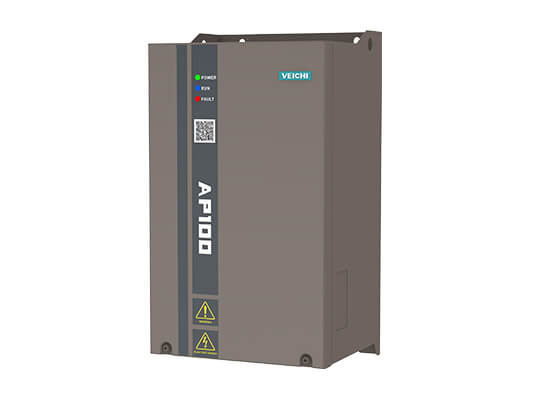

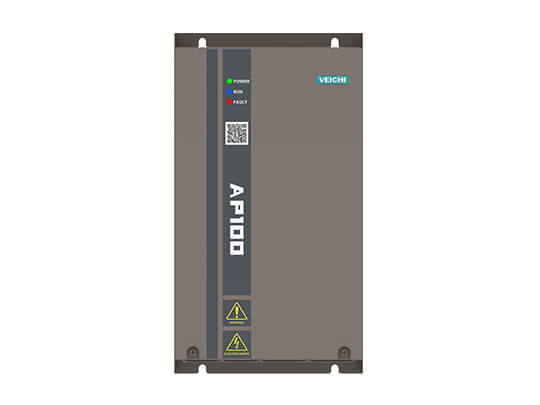

Nuova forma grigio scuro, i dettagli mostrano la qualità
1. La scocca in metallo grigio scuro con strisce nere è semplice ed elegante.

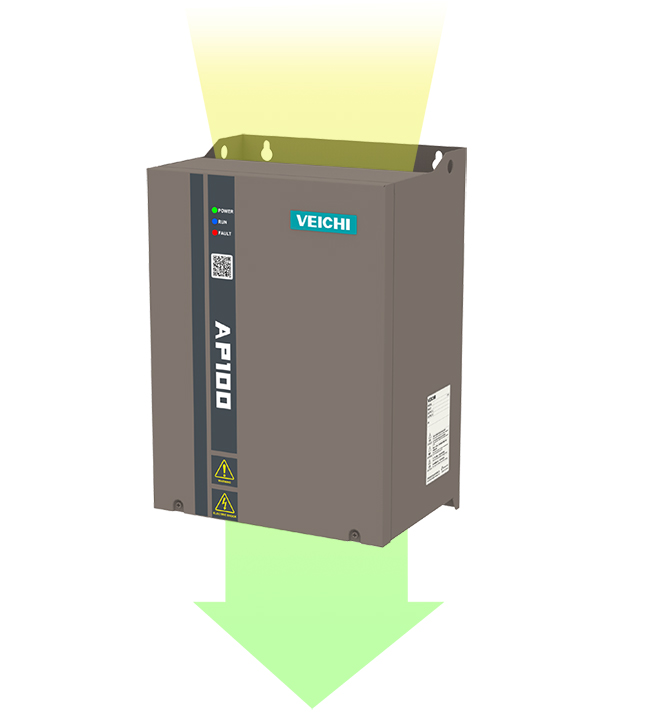

2. Il design del condotto dell'aria umanizzato è comodo per lo smontaggio, la pulizia e la manutenzione e l'effetto di dissipazione del calore è migliorato.

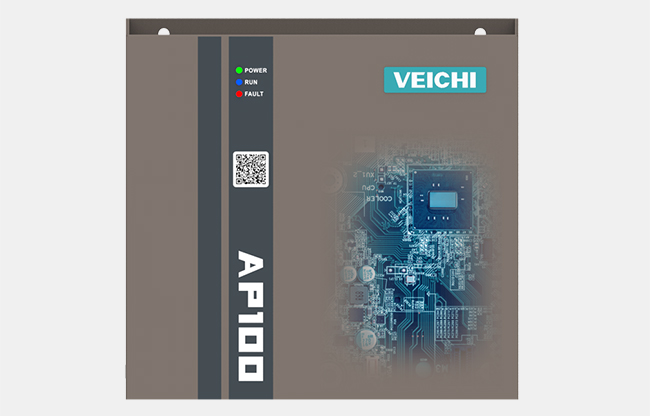

Altamente integrato, molteplici funzioni in una
1. Design tre in uno del motore principale, della ventola e della ventola della temperatura dell'olio.
2. VEICHI AP100 integra la tecnologia di controllo del compressore d'aria, comoda per il cablaggio.
3.Utilizzo di TI chip DSP ad alte prestazioni, più affidabile e meno rumore.

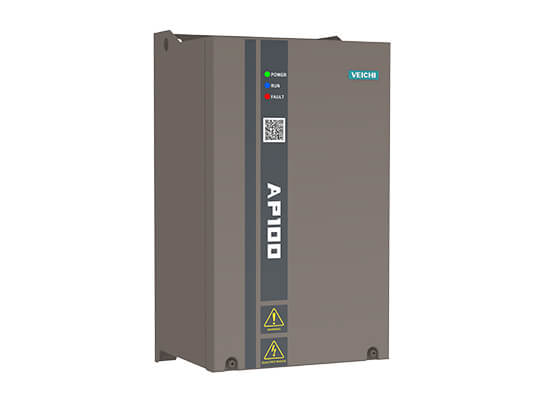

Alto livello di protezione, nessun inquinamento da idrocarburi
1. L'alto grado di protezione, antiolio, polvere metallica e alta temperatura causati dal cotone idrofilo.
2. Può essere applicato su siti difficili come macchine utensili, tessuti e pietra.

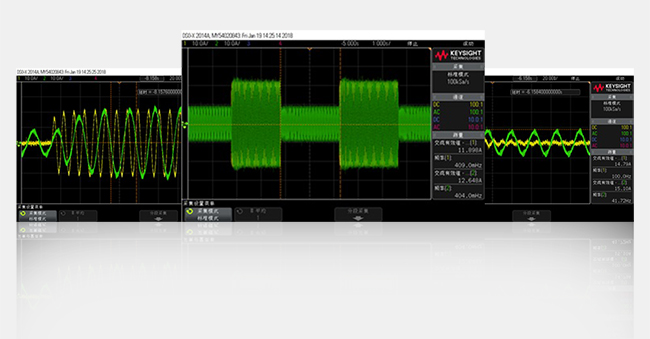

L'algoritmo di controllo vettoriale per il risparmio energetico
1. Sotto la pressione di alimentazione dell'aria, la corrente operativa è ridotta, l'uscita è ampia e il risparmio energetico è eccellente.
2. In risposta agli attuali requisiti di funzionamento ad alta frequenza, VEICHI AP100 ha un controllo vettoriale a 600Hz algoritmo.
3. L'algoritmo PI fuzzy, nessun superamento, regolazione rapida della tensione.
IOT intelligente, tutto nel cloud
1. Monitoraggio remoto in tempo reale dell'applicazione in loco del compressore d'aria.
2.Tecnologia di trasmissione wireless GPRS, rilevamento intelligente dei guasti, notifica SMS.
3.Funzioni di supporto come l'interruttore remoto attivazione/disattivazione, blocco degli appuntamenti e richiesta di informazioni sulla manutenzione.

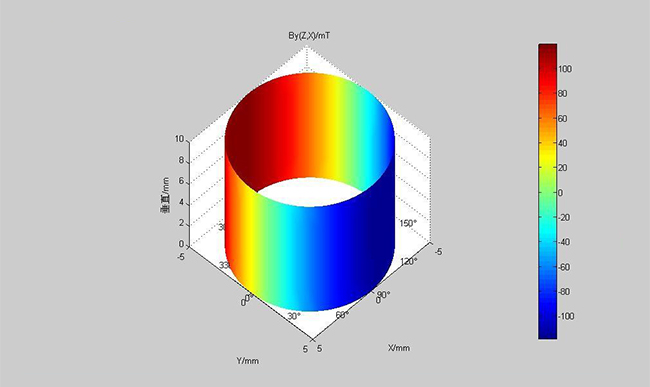

Rileva il campo magnetico del motore per evitare la smagnetizzazione
1. VEICHI AP100 è in grado di rilevare direttamente il campo magnetico del motore durante il funzionamento.
2. Avviso tempestivo in caso di possibile perdita di magnetismo, riducendo la probabilità di perdita di magnetismo del motore.
3. Ha un funzione di rilevamento della temperatura del motore per evitare che il PMSM venga smagnetizzato irreversibilmente a causa del surriscaldamento.
Video VFD per compressore d'aria PMSM serie AP100

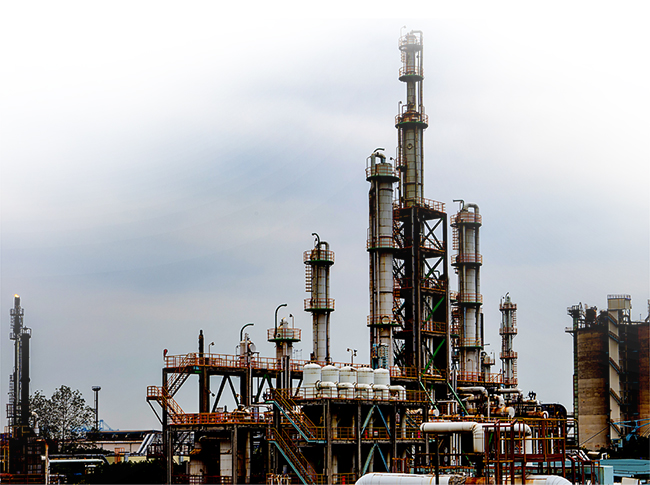

Applicazioni industriali per VFD per compressori d'aria serie AP100 PMSM
Applicazioni: controllo pneumatico e pneumatico, azionamento dell'aria e partecipazione a reazioni chimiche, ecc.
Specifiche
| Scala di potenza | 7,500 W-90,000 W |
|---|
| Voltaggio e frequenza | Trifase 380V 50/60Hz |
|---|---|
| Intervallo di fluttuazione consentito | Tensione ±15%; Frequenza: ±5%; Il tasso di distorsione soddisfa i requisiti IEC61800-2 |
| Corrente impulsiva di chiusura | Corrente inferiore a quella nominale |
| Efficienza dell'inverter | ≥96% |
| La tensione di uscita | Uscita in condizioni nominali: trifase, tensione di ingresso 0 ~, errore inferiore al 5% |
|---|---|
| Gamma di frequenze di uscita | 0～400Hz |
| Precisione della frequenza di uscita | ±0,5% del valore massimo della frequenza |
| Capacità di sovraccarico | Corrente nominale 150% per 60 s, corrente nominale 180% per 10 s, corrente nominale 200% per 2 s |
| Modalità di controllo del motore | Nessun controllo vettoriale PG, controllo V/F |
|---|---|
| Modulazione | Ottimizza la modulazione PWM del vettore spaziale |
| Frequenza portante | 0,6~15,0kHz, modulazione della portante casuale |
| Intervallo di controllo della velocità | Controllo vettoriale senza PG, carico nominale 1:100 |
| Precisione della velocità allo stato stazionario | Controllo vettoriale senza PG: ≤1% velocità sincrona nominale |
| Precisione della frequenza | Impostazione digitale: frequenza massima×±0,01%; impostazione analogica: frequenza massima×±0,2% |
| Risoluzione della frequenza | Impostazione digitale: 0,01 Hz; Impostazione analogica: frequenza massima×0,05% |
| Aumento di coppia | Aumento automatico della coppia 0,0%~100,0%; Aumento della coppia manuale 0,0%~25,0% |
| Tensione di uscita nominale | Utilizzando la funzione di compensazione della tensione di alimentazione, la tensione nominale del motore è del 100%, che può essere impostata nell'intervallo compreso tra 50 e 100% (l'uscita non può superare la tensione di ingresso) |
| Regolazione automatica della tensione | Quando la tensione di rete fluttua, può mantenere automaticamente la tensione di uscita costante V/F |
| Funzionamento automatico di risparmio energetico | In base alle condizioni di carico, la tensione di uscita viene ottimizzata automaticamente per realizzare operazioni di risparmio energetico |
| Limite di corrente automatico | Limita automaticamente la corrente durante il funzionamento per evitare frequenti interventi per guasto da sovracorrente |
| Elaborazione dell'interruzione di corrente istantanea | In caso di interruzione istantanea dell'alimentazione, il funzionamento ininterrotto è garantito dal controllo della tensione del bus |
| Segnale di comando in ingresso | Rilevamento temperatura motore (compatibile con PTC, KTY84), rilevamento temperatura olio PT100, rilevamento pressione (4-20 mA) |
| Segnale di uscita esterno | 3 uscite relè, inclusa valvola di carico, interruttore start-stop della pompa dell'olio, start-stop della ventola di raffreddamento del motore principale |
| Funzione protettiva | Sovracorrente host, protezione da sovraccarico, protezione da sovraccarico della ventola, protezione relè termico, protezione da surriscaldamento; protezione contro la smagnetizzazione del motore, ecc. |
|---|
| Luogo di installazione | All'interno, l'altitudine è inferiore a 1000 m, senza gas corrosivi e senza luce solare diretta |
|---|---|
| Temperatura e umidità | Da -10℃ a +40℃ 20%～95%RH（Senza condensa） |
| vibrazione | Meno di 0,5 g sotto 20 Hz |
| Temperatura di conservazione | Da -25℃ a +60℃ |
| Metodo di installazione | Mobile verticale a parete |
| Livello di protezione | IP20 |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
