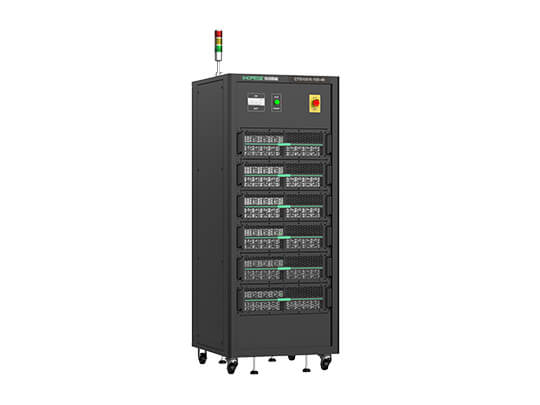

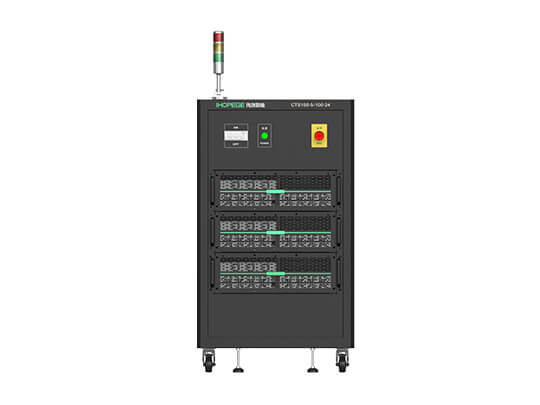

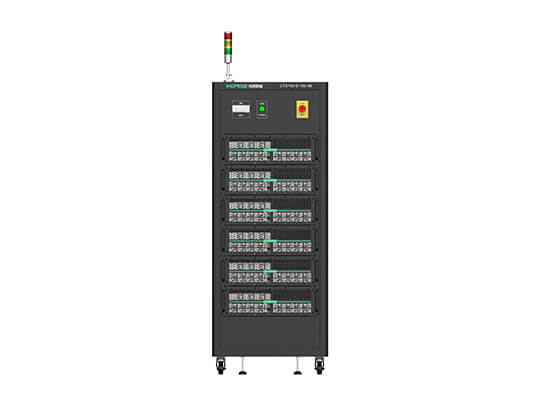

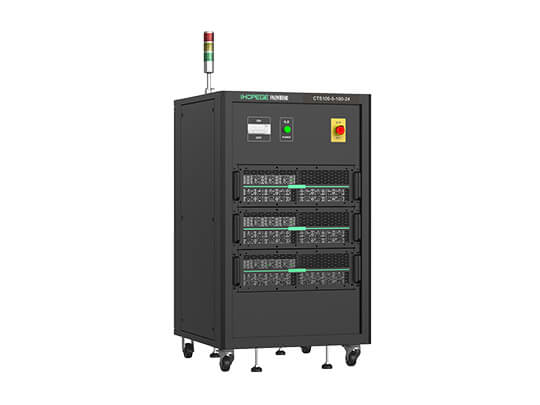

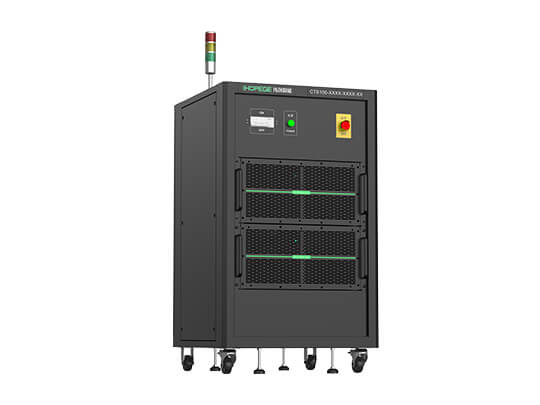

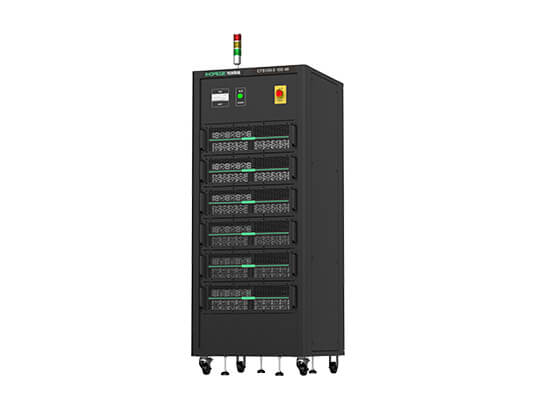

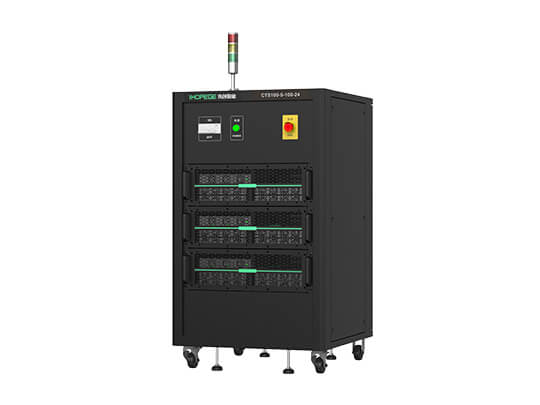

Attrezzatura per test su celle CTS100
- Precisione dell'alta tensione ±0,03% di F.S., precisione della corrente elevata±0,03% di F.S.;
- Intervallo multicorrente 300 A/200 A/50 A ±0,03%;
- Risposta in corrente rapida < 3 ms;
- Efficienza di recupero dell'energia di scarico che raggiunge l'80%;
- Tempo di registrazione dati ad alta velocità 10 ms;
- Canale parallelo fino a 2400A;
- Protezione di sicurezza multipla per celle;
- Registratore multifunzione integrato con termostato/camera umida;
- Qualificato per gli standard IEC e GB/T;
Catalogue
Contatta il supporto
E-mailPanoramica dell'attrezzatura per test su celle CTS100
CTS100 è un'apparecchiatura di prova di carica/scarica professionale sviluppata per testare le prestazioni ad alta corrente/alta potenza. È adatto per test e valutazioni delle prestazioni di celle e condensatori agli ioni di litio ad alta capacità, verifica della durata del ciclo e selezione del modello di prodotto.
Adottato con la tecnica più recente, CTS 100 presenta un'elevata efficienza di conversione dell'energia, alta precisione di tensione e corrente, risposta dinamica rapida della corrente, stadiazione automatica della gamma multicorrente, elevata densità di potenza ed elevato fattore di sicurezza nell'uso effettivo. Il CTS100 è caratterizzato da elevata efficienza di conversione dell'energia, alta precisione di tensione e corrente, rapida risposta dinamica della corrente, stadiazione automatica della corrente con intervallo multicorrente, elevata densità di potenza ed elevato fattore di sicurezza.
Il test di durata del ciclo di corrente elevata richiede un'elevata efficienza di conversione energetica dell'apparecchiatura di prova, pertanto i prodotti della serie CTS100 sono progettati con un costo energetico inferiore e allo stesso tempo con una minore generazione di calore in modo che il sistema interno, compresi gli elementi per il controllo della precisione, possa funzionare in condizioni una temperatura relativamente bassa per evitare efficacemente l'escursione termica degli elementi chiave’ parametri e durata di servizio ridotta causata dalla variazione di temperatura.

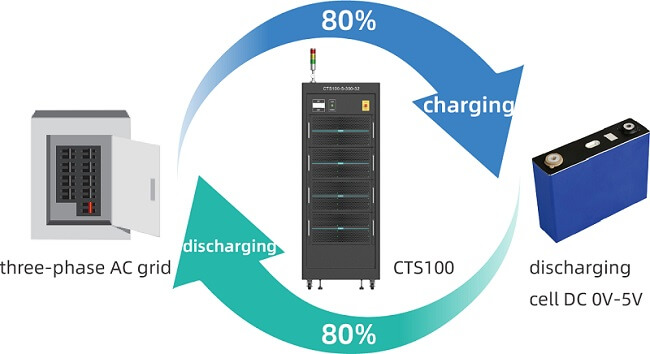

Alta efficienza di recupero energetico
CTS100 restituisce l'energia di scarica della batteria alla rete CA invece di un elevato consumo di energia per ridurre una grande quantità di generazione di calore di scarto e realizzare una produzione di energia verde con basse emissioni di carbonio. La riduzione della domanda di distribuzione dell’energia porta a una riduzione dei costi operativi di elettricità e condizionamento dell’aria. Le celle scaricate della batteria vengono riciclate nella rete regionale e l'efficienza di riciclaggio può raggiungere fino all'80%. L'elevata efficienza comporta una maggiore densità di potenza e quindi la stessa configurazione di laboratorio occupa meno spazio e riduce i costi operativi.
Alimentatore multicorrente 300A/200A/50A
Seleziona automaticamente il livello di corrente appropriato in modalità corrente costante
Sono disponibili più livelli di uscita e misurazione della corrente per coprire i processi di test ad alta e bassa corrente.
Seleziona automaticamente il livello di corrente appropriato in modalità tensione costante
Cambia automaticamente il livello di corrente in modalità a tensione costante senza interrompere l'uscita per migliorare la risoluzione di corrente e aumentare la coerenza della condizione di giudizio di interruzione.
Tempo di risposta dinamico rapido
Tempo di risposta della corrente ad alta velocità <3ms. Risposta rapida alla corrente per fornire condizioni sperimentali più ideali, riducendo l'errore cumulativo di capacità e ottenendo dati meno distorti nei test dinamici in rapido cambiamento.
Comoda interfaccia uomo-macchina
Gestione centralizzata delle apparecchiature di test e dei dati di test delle batterie con visualizzazione in tempo reale dello stato della batteria (tensione, corrente, potenza, capacità, energia, ecc.).
Analisi dei dati
Varie curve personalizzate e confronto di curve per consentire agli utenti di analizzare i dati dei test della batteria in modo professionale.
Simulazione delle condizioni di lavoro
In grado di convertire i dati sulle condizioni operative effettive del veicolo elettrico in un processo di test della batteria per simulare le condizioni operative sulla batteria.
Modifica per fasi
Varie fasi combinate (carica/scarica a corrente costante, carica/scarica a tensione costante, carica/scarica a potenza costante, impulso, simulazione delle condizioni di lavoro, DCIR, ecc.) per impostare le condizioni di registrazione globale/monofase e le condizioni di protezione per la carica della batteria /test di scarica.
Esportazione report
Dati sui test della batteria esportati in varie forme di report.
Coordinamento con le decisioni circostanti
Dispositivi periferici (termostato, refrigeratore d'acqua, ecc.) controllati in molte forme tramite uno switch gigabit basato sulla comunicazione di rete TCP/IP.
Video convertitore CA di tipo rete serie AC01
Specifiche
| Intervallo di tensione | Carica 0 V ~ 5 V, scarica 1 V ~ 5 V; |
|---|---|
| Risoluzione della tensione | 0.1mV; |
| Precisione della tensione | ±0.03%F.S. @25℃±10℃; |
| Gamma attuale | CTS100-5-200-32: carica 15 mA ~ 200 A, scarica 15 mA ~ 200 A; CTS100-5-300-32: Carica 15 mA ~ 300 A, Scarica 15 mA ~ 300 A; CTS100-5-600-16: carica 15 mA ~ 600 A, scarica 15 mA ~ 600 A; CTS100-5-1200-8: carica 15 mA ~ 1200 A, scarica 15 mA ~ 1200 A; |
| Risoluzione attuale | 0.1mA; |
| Attrezzatura attuale | CTS100-5-200-32: 50A/100A/200A; CTS100-5-300-32: 50A/200A/300A; CTS100-5-600-16: 50A/200A/300A/600A; CTS100-5-1200-8: 50A/200A/300A/1200A; |
| Precisione attuale | ±0.03%F.S. @25℃±10℃; |
| Ingranaggio di potenza | CTS100-5-200-32: 250W/500W/1000W; CTS100-5-300-32: 250W/1000W/1500W; CTS100-5-600-16: 250W/1000W/1500W/3000W; CTS100-5-1200-8: 250W/1000W/1500W/6000W; |
| Precisione della potenza | ±0.05%F.S. @25℃±10℃; |
| Risoluzione della potenza | 1mW; |
| Tempo di campionamento più veloce del canale principale | 10ms; |
| Tempo di salita attuale（0A～±100%） | ＜3ms; |
| Efficienza di carica | 81% (efficienza massima per tensione della batteria da 2 V-4,2 V), 85% (efficienza massima per tensione della batteria da 5 V); |
| Efficienza di scarico | 79% (efficienza massima per tensione della batteria da 2 V-4,2 V), 82% (efficienza massima per tensione della batteria da 5 V); |
| Canale di protezione della tensione ausiliaria | Precisione ±1mV （25℃±10℃）, frequenza di campionamento 10ms, -8V～8V, corrente di dispersione <0,1uA, impedenza di ingresso＞200MΩ, uno per ciascun canale principale; |
| Canale di protezione della pressione ausiliaria | Precisione <0,2%FS（25℃±10℃）,0～10T/0～3mV/V, uno per ciascun canale principale al massimo; |
| Canale di protezione della temperatura ausiliario (NTC o termocoppia due opzioni) | Precisione ±0,5（25℃±20℃）, -40℃～125℃, frequenza di campionamento 500ms, rilevamento della temperatura 4NTC al massimo per ciascun canale principale; Precisione ±1（25℃±20℃),-70℃～250℃, frequenza di campionamento 500ms, termocoppie di tipo 3K o tipo T per ciascun canale principale al massimo; |
| Numero di canali principali del singolo cabinet | CTS100-5-200-32: Standard 32CH, optional 8CH or 16CH or 24CH; CTS100-5-300-32: Standard 32CH, optional 8CH or 16CH or 24CH; CTS100-5-600-16: Standard 16CH, optional 4CH or 8CH or 12CH; CTS100-5-1200-8: Standard 8CH, optional 2CH or 4CH or 6CH; |
| Dimensioni meccaniche (L*A*P) | 720mm*1900mm*750mm; |
| Peso meccanico | ＜600Kg(armadio standard); |
