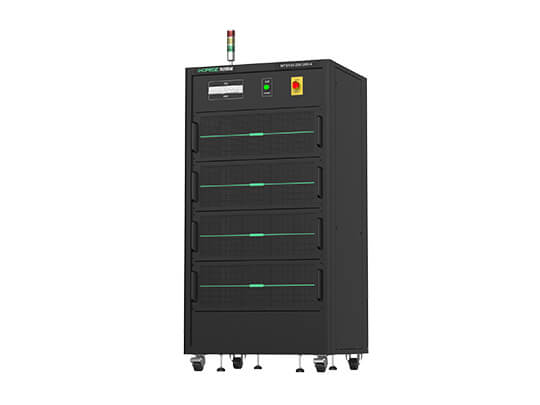

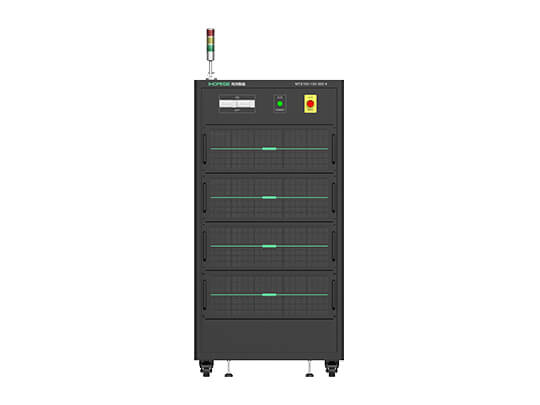

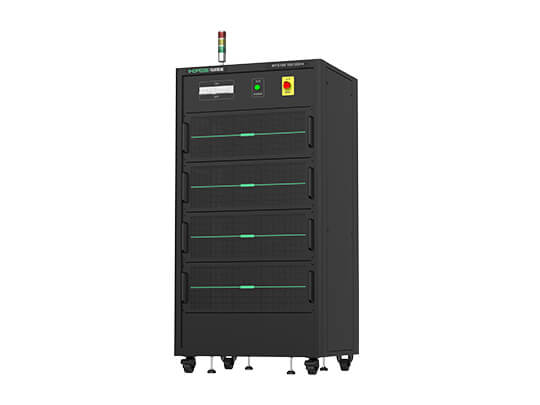

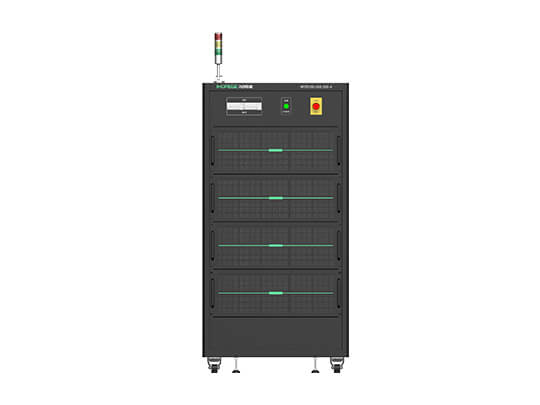

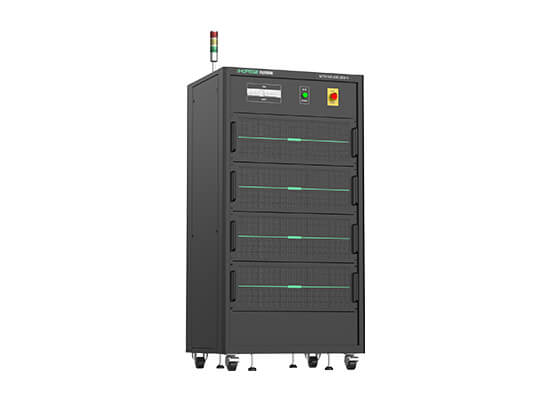

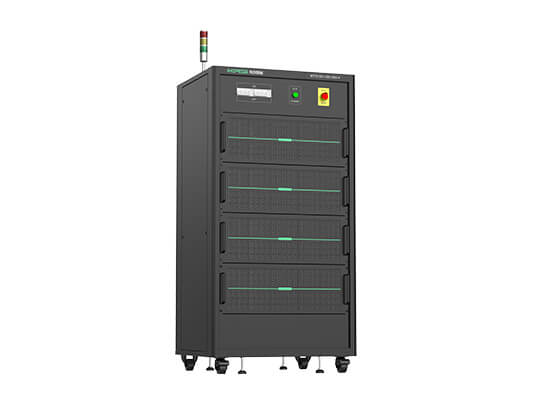

MTS100 Sistema di test di carica e scarica MTS

Panoramica del sistema di test di carica e scarica MTS100 MTS

MTS100 è un'apparecchiatura di prova di carica/scarica professionale sviluppata per testare le prestazioni ad alta corrente/alta potenza. È adatto per test e valutazioni delle prestazioni di celle e condensatori agli ioni di litio ad alta capacità, verifica della durata del ciclo e selezione del modello di prodotto.

Adottato con la tecnica più recente, MTS 100 offre un'elevata efficienza di conversione dell'energia, alta precisione di tensione e corrente, risposta dinamica rapida della corrente, stadiazione automatica della gamma multicorrente, elevata densità di potenza ed elevato fattore di sicurezza nell'uso effettivo. L'MTS100 è caratterizzato da elevata efficienza di conversione dell'energia, alta precisione di tensione e corrente, rapida risposta dinamica della corrente, stadiazione automatica della corrente con intervallo multicorrente, elevata densità di potenza ed elevato fattore di sicurezza.

Il test di durata del ciclo di corrente elevata richiede un'elevata efficienza di conversione energetica dell'apparecchiatura di prova, pertanto i prodotti della serie MTS100 sono progettati con un costo energetico inferiore e allo stesso tempo con una minore generazione di calore in modo che il sistema interno, compresi gli elementi per il controllo della precisione, possa funzionare in condizioni una temperatura relativamente bassa per evitare efficacemente l'escursione termica degli elementi chiave’ parametri e durata di servizio ridotta causata dalla variazione di temperatura.

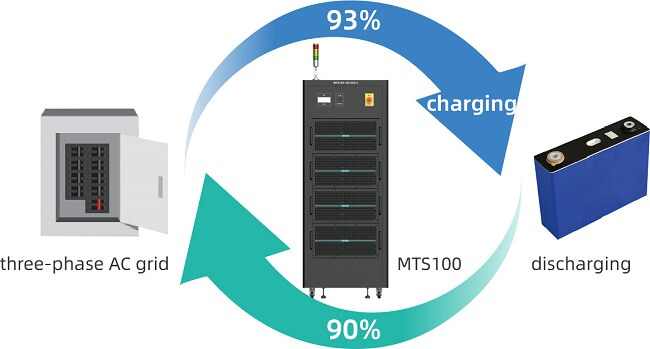

Alta efficienza di recupero energetico

MTS100 restituisce alla rete CA la potenza di scarica della batteria invece di un elevato consumo di energia per ridurre una grande quantità di generazione di calore di scarto e realizzare una produzione di energia verde con basse emissioni di carbonio. La riduzione della domanda di distribuzione dell’energia porta a una riduzione dei costi operativi di elettricità e condizionamento dell’aria. Le celle scaricate della batteria vengono riciclate nella rete regionale e l'efficienza di riciclaggio può raggiungere fino al 90%. L'elevata efficienza comporta una maggiore densità di potenza e quindi la stessa configurazione di laboratorio occupa meno spazio e riduce i costi operativi.

Alimentatore multicorrente 300A/200A/50A o 100A/50A/30A

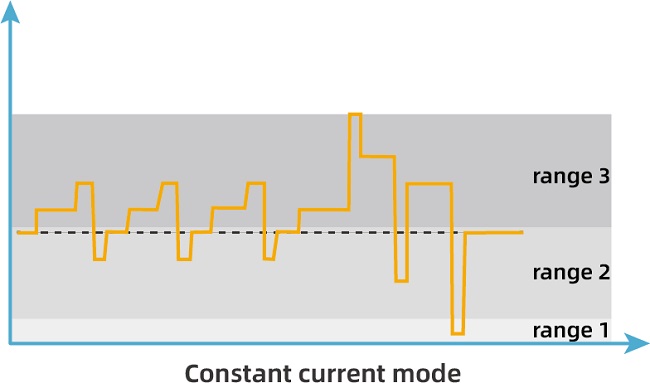

Seleziona automaticamente il livello di corrente appropriato in modalità corrente costante

Sono disponibili più livelli di uscita e misurazione della corrente per coprire i processi di test ad alta e bassa corrente.

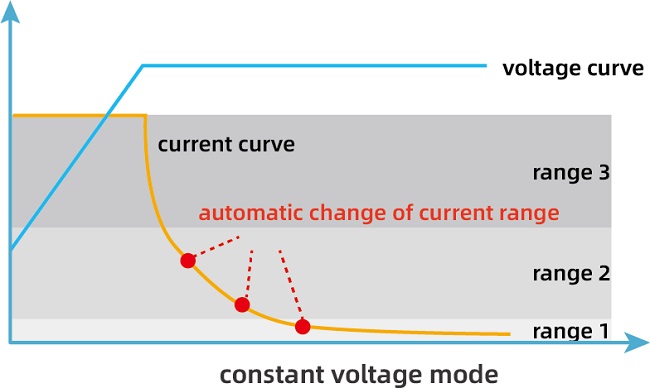

Seleziona automaticamente il livello di corrente appropriato in modalità tensione costante

Cambia automaticamente il livello di corrente in modalità a tensione costante senza interrompere l'uscita per migliorare la risoluzione di corrente e aumentare la coerenza della condizione di giudizio di interruzione.

Tempo di risposta dinamico rapido

Tempo di risposta della corrente ad alta velocità <5ms. Risposta rapida alla corrente per fornire condizioni sperimentali più ideali, riducendo l'errore cumulativo di capacità e ottenendo dati meno distorti nei test dinamici in rapido cambiamento.

Comoda interfaccia uomo-macchina

Gestione centralizzata delle apparecchiature di test e dei dati di test delle batterie con visualizzazione in tempo reale dello stato della batteria (tensione, corrente, potenza, capacità, energia, ecc.).

Analisi dei dati

Varie curve personalizzate e confronto di curve per consentire agli utenti di analizzare i dati dei test della batteria in modo professionale.

Simulazione delle condizioni di lavoro

In grado di convertire i dati sulle condizioni operative effettive del veicolo elettrico in un processo di test della batteria per simulare le condizioni operative sulla batteria.

Modifica del piano di test

Varie fasi combinate (carica/scarica a corrente costante, carica/scarica a tensione costante, carica/scarica a potenza costante, impulso, simulazione delle condizioni di lavoro, DCIR, ecc.) per impostare le condizioni di registrazione globale/monofase e le condizioni di protezione per la carica della batteria /test di scarica.

Esportazione report

Dati sui test della batteria esportati in varie forme di report.

Coordinamento con le decisioni circostanti

Dispositivi periferici (termostato, refrigeratore d'acqua, ecc.) controllati in molte forme tramite uno switch gigabit basato sulla comunicazione di rete TCP/IP.
