PLC ad alte prestazioni di tipo motion control serie VC3M

Panoramica del PLC ad alte prestazioni di tipo motion control serie VC3M

La serie PLC VC3M è la terza generazione di PLC ad alte prestazioni sviluppata da VEICHI. Adotta la tecnologia dell'architettura dual-core. Con l'aggiunta di ricche funzioni di controllo, le prestazioni del PLC vengono continuamente migliorate per soddisfare vari requisiti di controllo sempre più complessi. Adatto per il settore delle piccole apparecchiature per l'automazione. Utilizzato principalmente nell'automazione delle linee di produzione, nelle macchine per la lavorazione del legno, nelle macchine per il vetro, nella movimentazione, nel carico e nello scarico, nell'elettronica non standard e in altri settori manifatturieri avanzati.

1. I PLC della serie VC3 hanno le caratteristiche di prestazioni elevate e grande capacità, in grado di soddisfare vari requisiti di processo sempre più complessi.
2. Integra ricche funzioni di controllo del movimento, architettura dual-core. Fai muovere il tuo dispositivo con precisione.
3. Supporta l'ingranaggio elettronico generale a 4 assi o la funzione di camma elettronica a traccia libera a 4 assi. Può incontrare vari movimenti successivi sincroni.
4. Funzione di taglio al volo o taglio al volo integrata a 4 assi. Pianifica automaticamente le curve delle camme senza una programmazione complessa.
5. Supporta funzioni di interpolazione lineare a 2 assi e circolare a 2 assi.
6. Potente funzione di comunicazione. Interfacce integrate Ethernet, CANopen, RS-485, RS-232 e Type-C. Lascia che le apparecchiature di automazione comunichino perfettamente.
7. Interfaccia grafica comoda, efficiente e amichevole. Migliorare notevolmente l'efficienza dello sviluppo di applicazioni.
8. Adatto per il settore delle piccole apparecchiature per l'automazione. Utilizzato principalmente nell'automazione di linee di produzione, macchinari per la lavorazione del legno, macchinari per il vetro, movimentazione, carico e scarico, settori elettronici non standard e altri settori manifatturieri avanzati.

Funzione di comunicazione

1. Supporta la comunicazione seriale indipendente COMO, COM1 e supporta il download del monitoraggio USB.
2. Supporta l'espansione sinistra 1 porta di comunicazione seriale COM2.
3. Il modulo principale ha una propria interfaccia Ethernet. Supporta il protocollo Modbus-TCP.
4. Il modulo principale ha una propria interfaccia di comunicazione CAN. Supporta il protocollo CANopen (301/402).

Impulso ad alta velocità

1. Supporta ingresso impulsi ad alta velocità da 200k a 8 canali.
2. Supporta l'uscita a impulsi ad alta velocità da 200k a 8 canali. Comandi di posizionamento più abbondanti, supportano l'accelerazione e la decelerazione della curva a S.

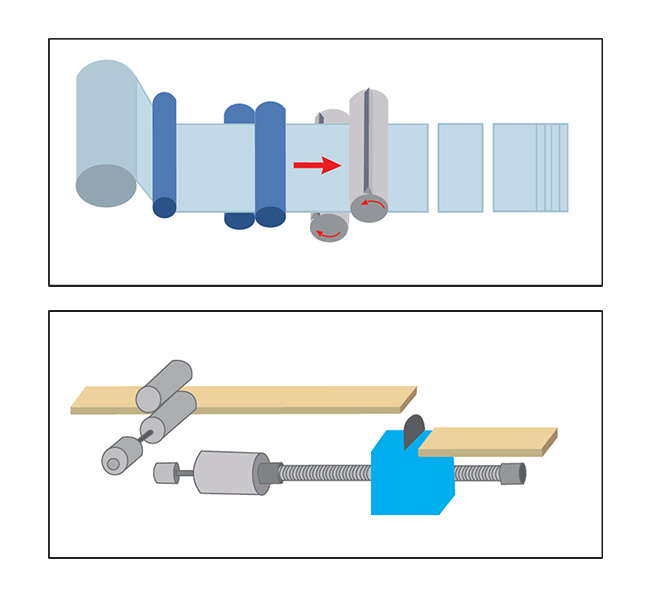

Funzione taglio volante o taglio volante

Supporta la funzione di taglio volante a 4 assi o di taglio volante. Pianifica automaticamente le curve delle camme senza una programmazione complessa.

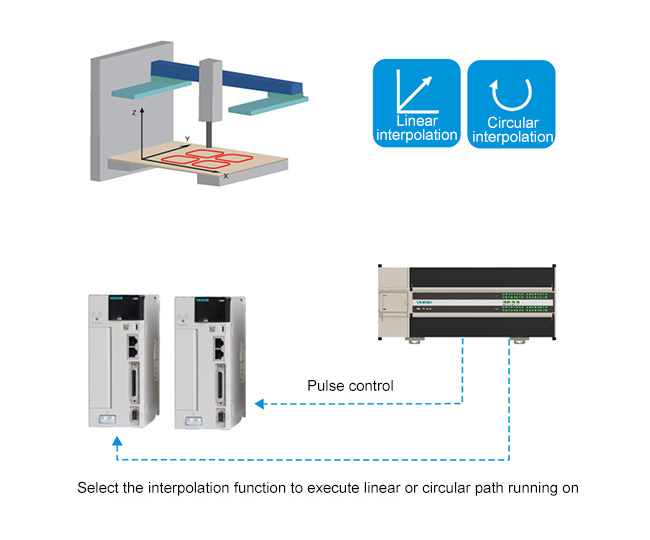

Interpolazione lineare, interpolazione circolare

Supporta funzioni di interpolazione lineare a 2 assi e circolare a 2 assi.

Capacità spaziale

1. Lo spazio del programma è stato aumentato a 64.000 passi e la capacità di archiviazione dei dati è di 48.000 parole.
2. Supporta la funzione di aggiornamento online del firmware. Soddisfare le esigenze differenziate dei clienti.
3. Supporta 8 ingressi di interruzione esterni.
4. Registro R-ary 32K appena aggiunto.
5. Supporta lo sviluppo di sottoprogrammi con parametri.

Estensione del supporto

1. Sono supportati fino a 8 moduli di espansione speciali.
2. È possibile estendere un massimo di 15 moduli I/O (è necessario considerare la capacità dell'alimentatore).
3. Aggiunte più di 120 istruzioni. Inclusa l'elaborazione di blocchi di dati, istruzioni di valore assoluto, elaborazione di stringhe di caratteri, istruzioni di posizionamento, ecc.

Applicazioni industriali per PLC serie VC3M

Applicazioni: macchine utensili, imballaggi, stampa, tessile e altri settori.
