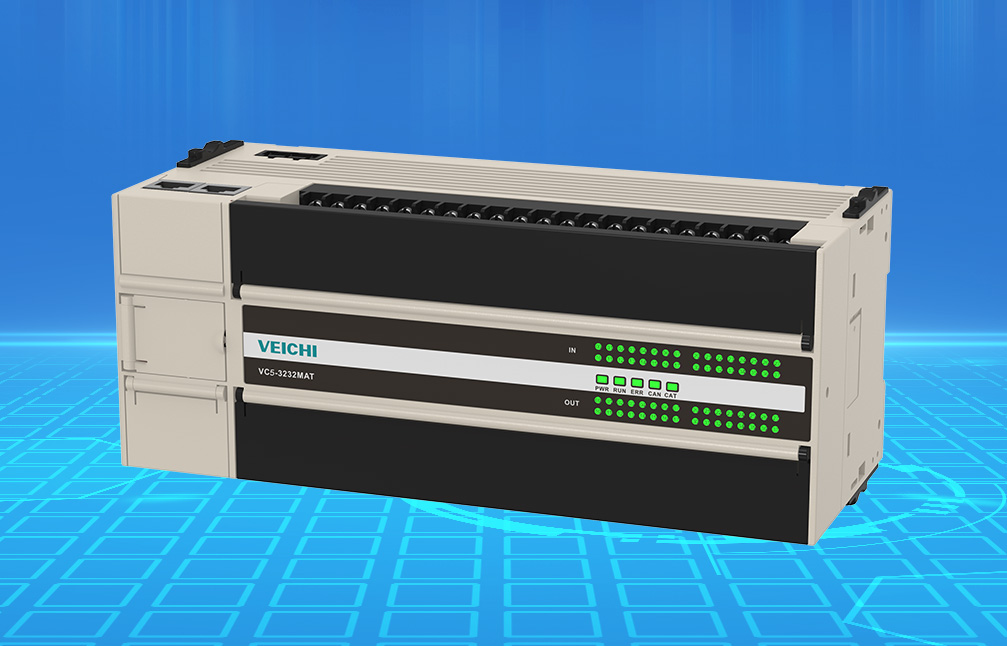

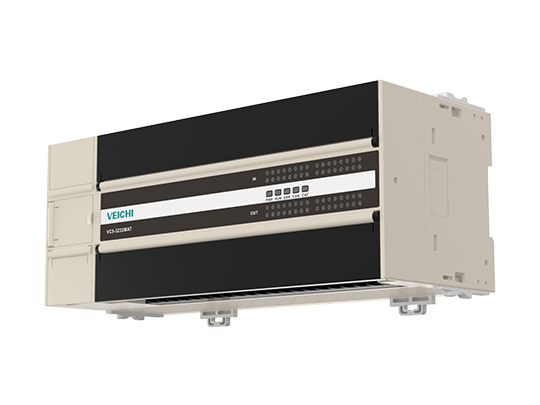

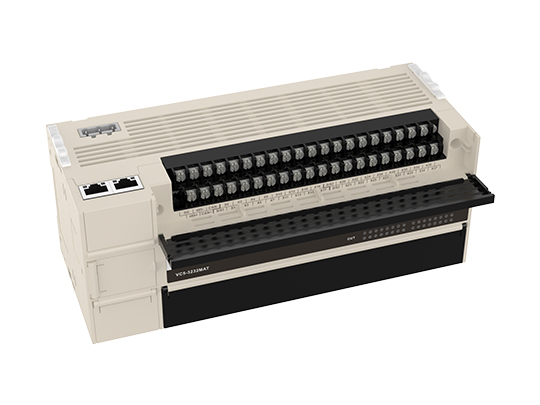

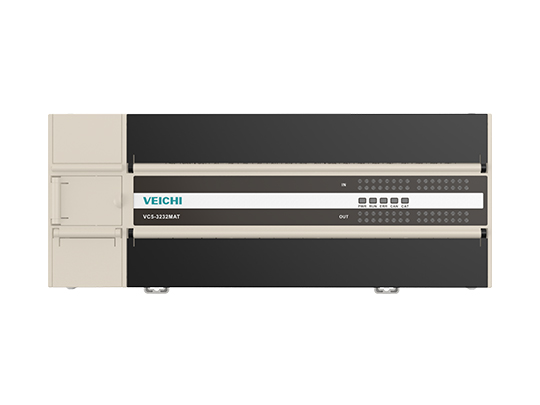

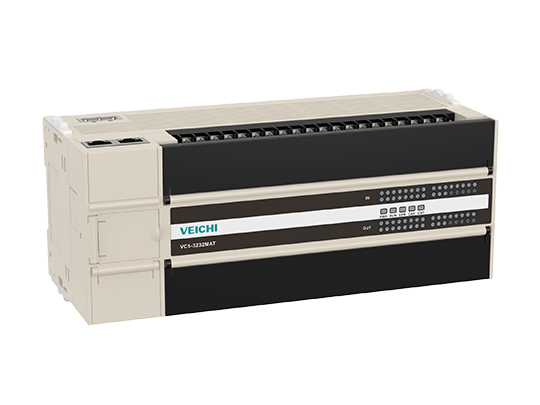

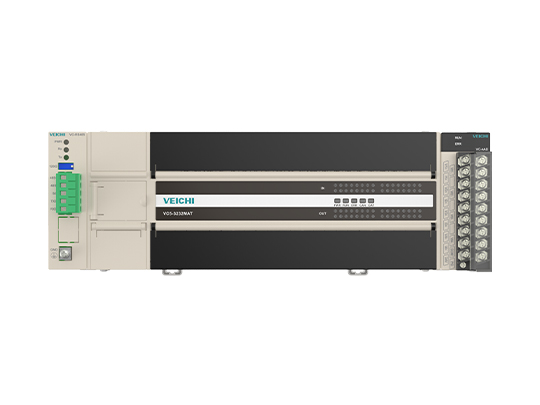

PLC ad alte prestazioni serie VC5

Panoramica del PLC ad alte prestazioni bus EtherCAT serie VC5

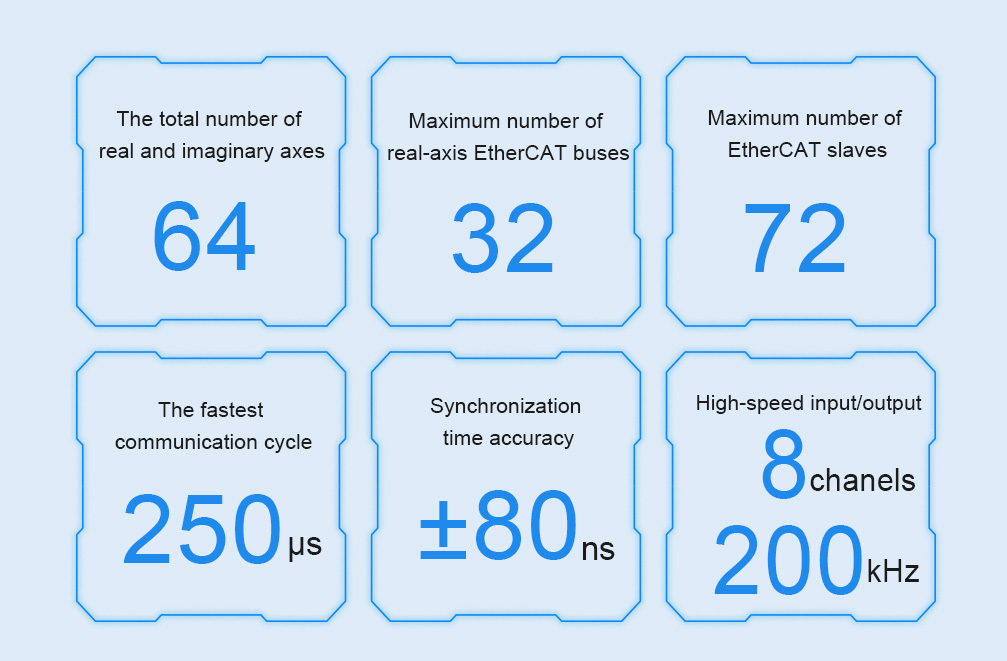

La serie PLC VC5 è una nuova generazione di PLC bus ad alte prestazioni sviluppata da VEICHI. Utilizzando la tecnologia dell'architettura dual-core, ha potenti capacità di controllo del movimento, il ciclo di comunicazione più veloce è di 250μs e la precisione del tempo di sincronizzazione è di ±80ns. È possibile realizzare il controllo del movimento del bus EtherCAT fino a 32 assi reali. Può soddisfare i requisiti di capacità dell'albero della cinghia e i severi requisiti di controllo dei costi, riducendo la pressione sulla produzione.

1. Supporta 32 assi reali e da 32 a 64 assi immaginari.
2. Lo spazio del programma utente supporta 200.000 passaggi.
3. 8 canali di conteggio in ingresso ad alta velocità da 200kHz e 8 canali di uscita ad alta velocità da 200kHz.
4. RS485, CAN, Ethernet ed EtherCAT, l'interfaccia può realizzare comunicazioni di rete multilivello.

Supporta il controllo del movimento del bus EtherCAT a 32 assi

Supporto Ethernet industriale avanzato, funzionamento distribuito di stazioni master e slave, installazione conveniente e ciclo di trasmissione delle informazioni ridotto. La velocità di comunicazione è elevata, il tempo di sincronizzazione è breve e sono supportate le modalità di controllo del funzionamento come linea retta, arco e camma.

Supporta il protocollo CanOpen

Supporta il protocollo CanOpen master, slave e CAN free (protocollo 301/402).

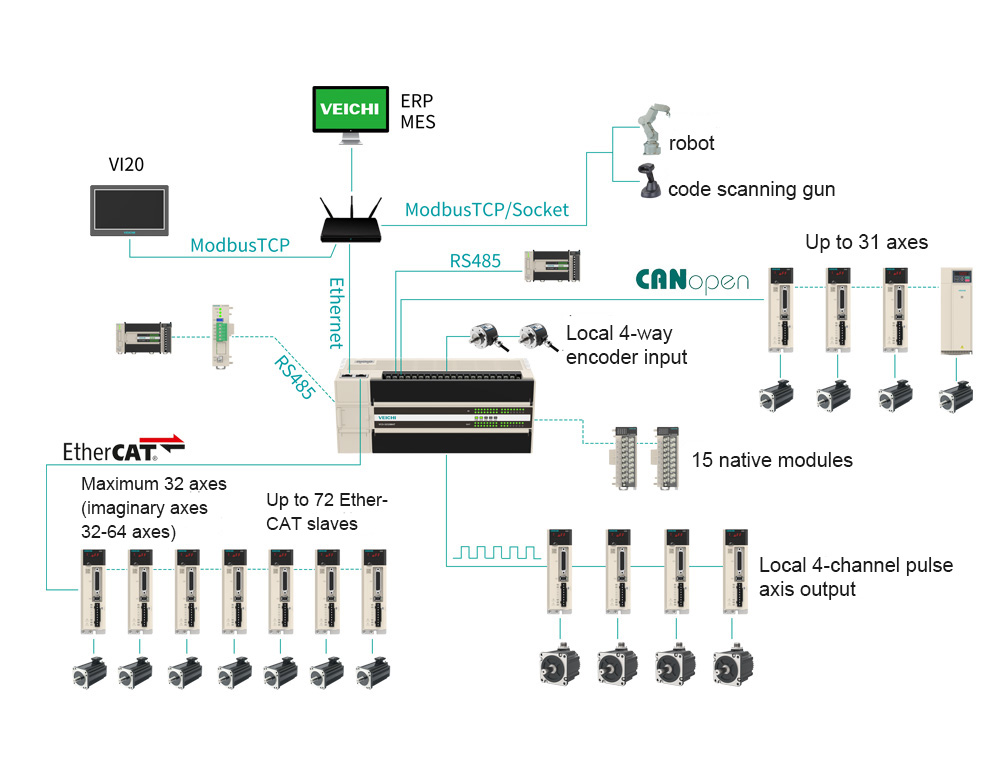

Realizzare comunicazioni di rete multilivello

VC5 supporta EtherCAT, Ethernet (Modbus-TCP, TCP/IP), CANopen, RS485 (Modbus, protocollo libero), RS232, Type-C. Supporta il protocollo N:N sviluppato in modo indipendente da VEICHI. È possibile realizzare una comunicazione di rete multilivello. Nelle occasioni in cui è presente un'interazione delle informazioni con servo, visione, robot, pistola per la scansione di codici, MES, ecc., si ottiene un miglioramento dell'efficienza a tutto tondo per la produzione.

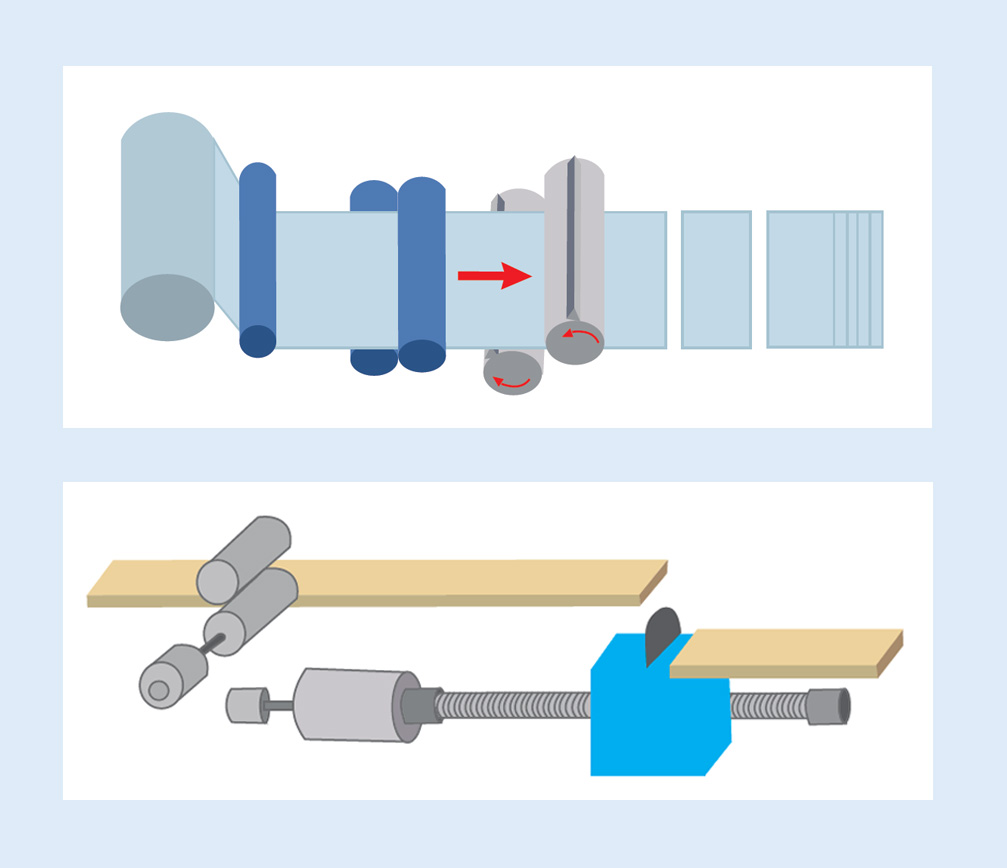

Supporta la funzione camma elettronica e cambio elettronico

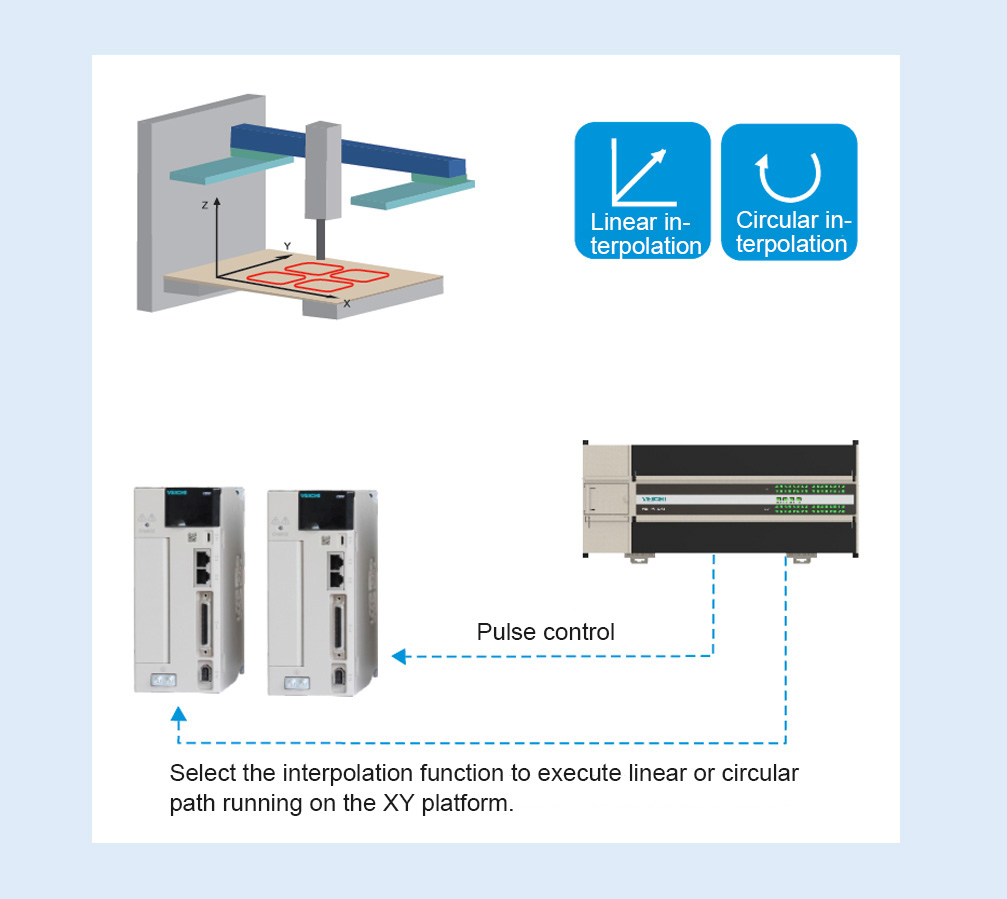

Interpolazione lineare, interpolazione circolare

8 ingressi di conteggio ad alta velocità, 8 uscite a impulsi ad alta velocità

Supporta il conteggio monofase, doppia fase (Su/Giù), fase AB. Supporta 4 conteggi moltiplicatori, un contatore ad alta velocità supporta 8 canali per la fase singola, la frequenza più alta è 200kHz e la doppia fase supporta 4 canali e la frequenza più alta è 200kHz.

Fornisce 8 uscite a impulsi ad alta velocità con una frequenza di uscita di 200kHz. Supporta il gruppo di istruzioni di controllo del posizionamento, utile per gli utenti per implementare applicazioni di controllo del movimento.

Interfaccia COM

Il modulo CPU fornisce 1 porta di comunicazione seriale RS232 e 1 RS485, denominate rispettivamente COM0 e COM1, e il bit rate massimo di comunicazione è 115,2k. La porta COM0 può essere utilizzata come porta di programmazione e supporta anche il protocollo slave Modbus RTU. COM1 supporta il protocollo Modbus RTU master/slave, comunicazione accessibile, protocollo N:N, resistenza terminale incorporata e può essere composto.

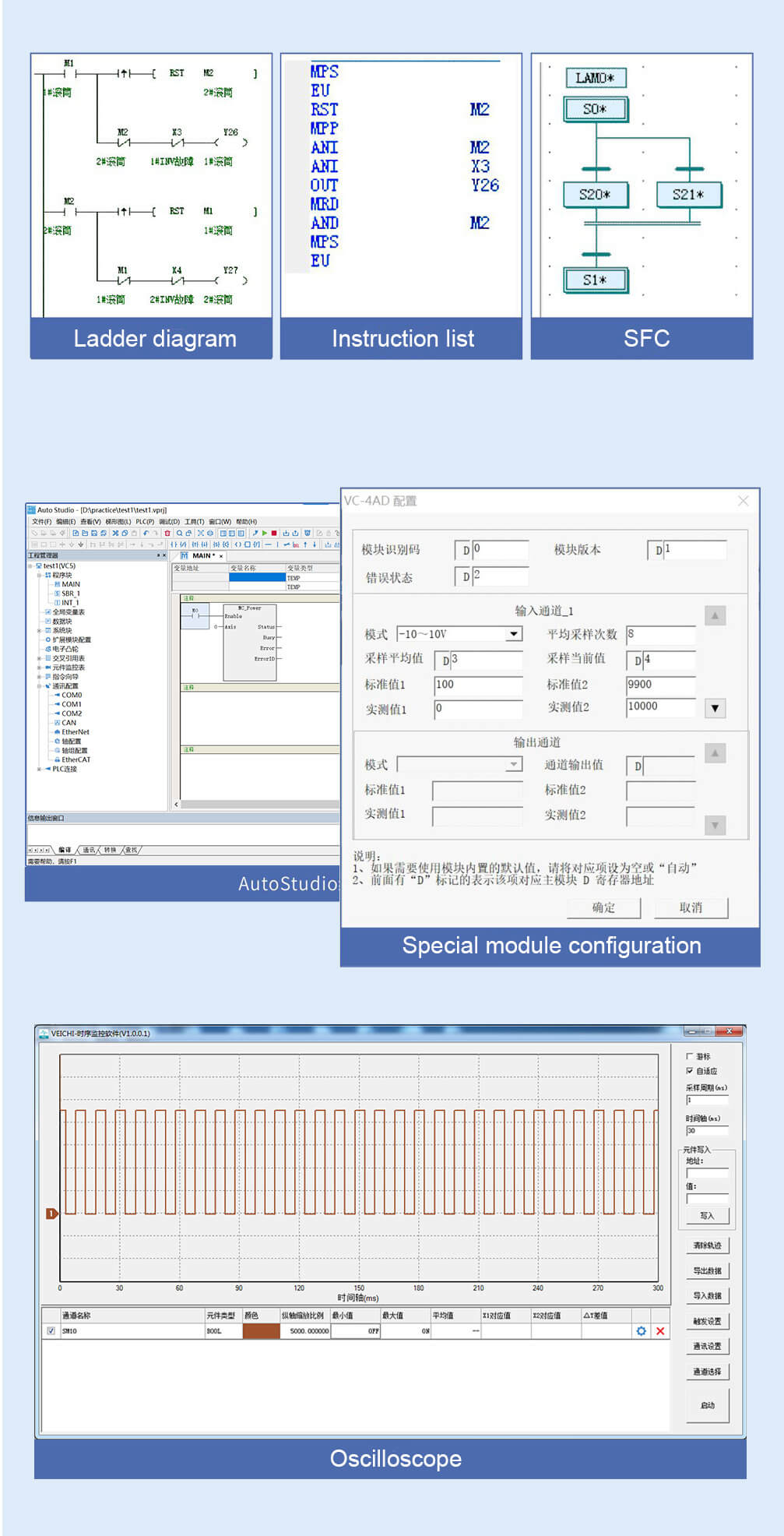

Software di programmazione per PC nuovo di zecca

Vengono scambiati più linguaggi di programmazione e la programmazione aperta è più facile da manipolare.

1. Supporta più linguaggi di programmazione e la loro conversione reciproca.
2. Imposta rapidamente parametri di comando complessi.
3. Supporta la programmazione dei blocchi funzione.
4. Istruzioni di blocchi funzione LD, SFC, FB e altri metodi di programmazione.
5. Genera ed esegui automaticamente subroutine.
6. Supporta il debug della funzione dell'oscilloscopio.
7. Funzione di registrazione guasti storici.

Video PLC ad alte prestazioni bus EtherCAT serie VC5
