Sistema di controllo elettrico per tessitura a getto d'acqua VC600

Panoramica del controllo elettrico integrato serie VC600C per telai a getto d'acqua

Soluzione con sistema di fusi ad azionamento diretto per tessitura VEICHI, dotata di "nucleo" VEICHI; Il sistema elettromandrino a trasmissione diretta è nato per consentire all'industria della tessitura di entrare nell'attrezzatura intelligente. La configurazione comprende "navigatore" per tessitura a getto d'acqua, sistema di controllo principale + sistema di scarico e riavvolgimento + sistema di elettromandrino ad azionamento diretto. Le apparecchiature esterne possono supportare il controllo dell'alimentatore di trama, il controllo del jacquard della ratiera, per soddisfare le esigenze di personalizzazione del cliente. Supporta doppie pompe e quattro getti, velocità variabile e tessitura a densità di trama. I subbi di ordito superiore e inferiore, i subbi di ordito sinistro e destro e il controllo dell'avvolgimento esterno della macchina.

Caratteristiche

1. Impermeabile e resistente all'olio: installazione semplice, alto grado di protezione, alta visibilità, design senza ventola per prevenire vapore e vapori d'olio.
2. Connessione affidabile: i collegamenti dei cavi plug-in interni ed esterni rendono il prodotto più estensibile e facile da mantenere.
3. Rilevamento visivo della trama: la funzione di regolazione visiva della sensibilità di rilevamento della trama con diritti di proprietà intellettuale indipendenti migliora l'efficienza del debug.
4. Sistema di azionamento diretto: il sistema di azionamento diretto a magnete permanente è adottato per ridurre notevolmente il consumo energetico e garantire il funzionamento affidabile e accurato dell'apparecchiatura.
5. Copertura funzionale completa: tecnologia di controllo del modello a quattro spruzzi, scarico e raccolta elettronici a doppio subbio di ordito, controllo della ratiera e altre funzioni.

Confronto tra il tradizionale sistema di controllo elettronico tessile e il sistema di controllo della serie VC600C

VC600C è sviluppato sulla base delle forti capacità di ricerca e sviluppo e di produzione di VEICHI, adotta un innovativo concetto di design integrato, ha una protezione più forte, una maggiore integrazione, una maggiore durata, risolve molti problemi del controllo elettronico tradizionale e migliora in modo completo livello di controllo del telaio a getto d'acqua.

4 principali difetti del tradizionale quadro elettrico

1. Il grado di protezione dell'armadio è basso e la ventola porterà all'interno dell'armadio il vapore presente sul posto e i vapori d'olio, il che non solo causerà guasti come il cortocircuito dei componenti nell'armadio, ma ridurrà anche seriamente la durata di servizio dell'apparecchiatura.
2.Ci sono molti fili e il cablaggio è disordinato, il che non solo è soggetto a interferenze, ma aumenta anche facilmente i guasti.
3.Il metodo di regolazione della trama il rilevamento è complicato e arretrato e l'efficienza è molto bassa. Dobbiamo aprire il telaio per ogni regolazione.
4. Il volume dei dispositivi interni è elevato, il che limita la futura espansione funzionale.

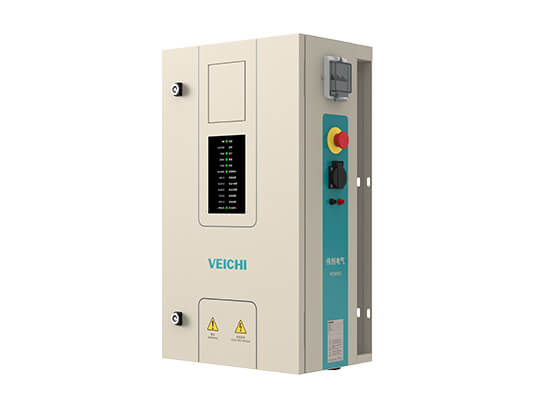

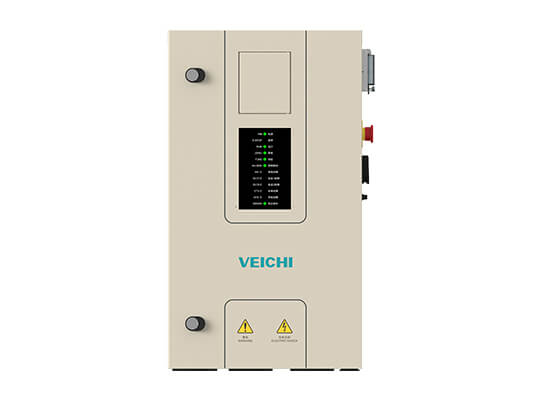

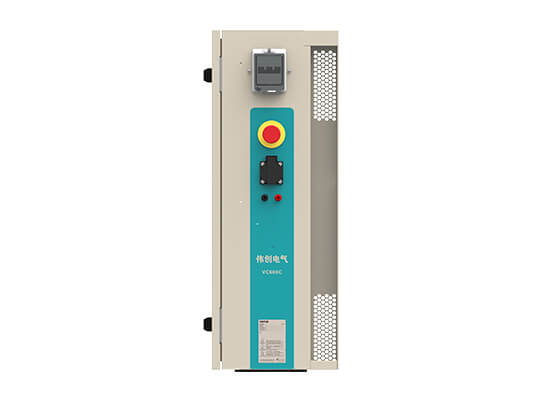

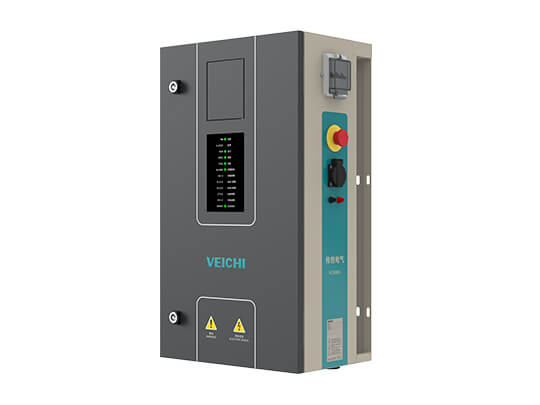

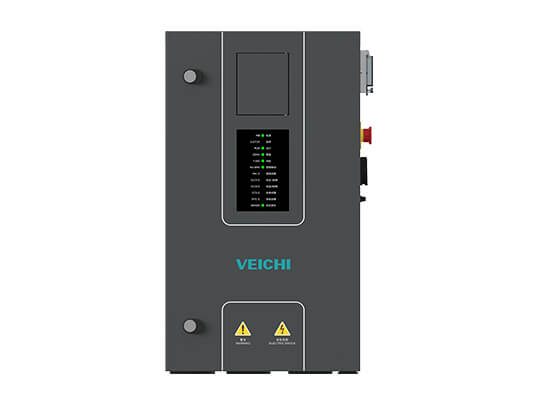

Introduzione al mobile VC600C

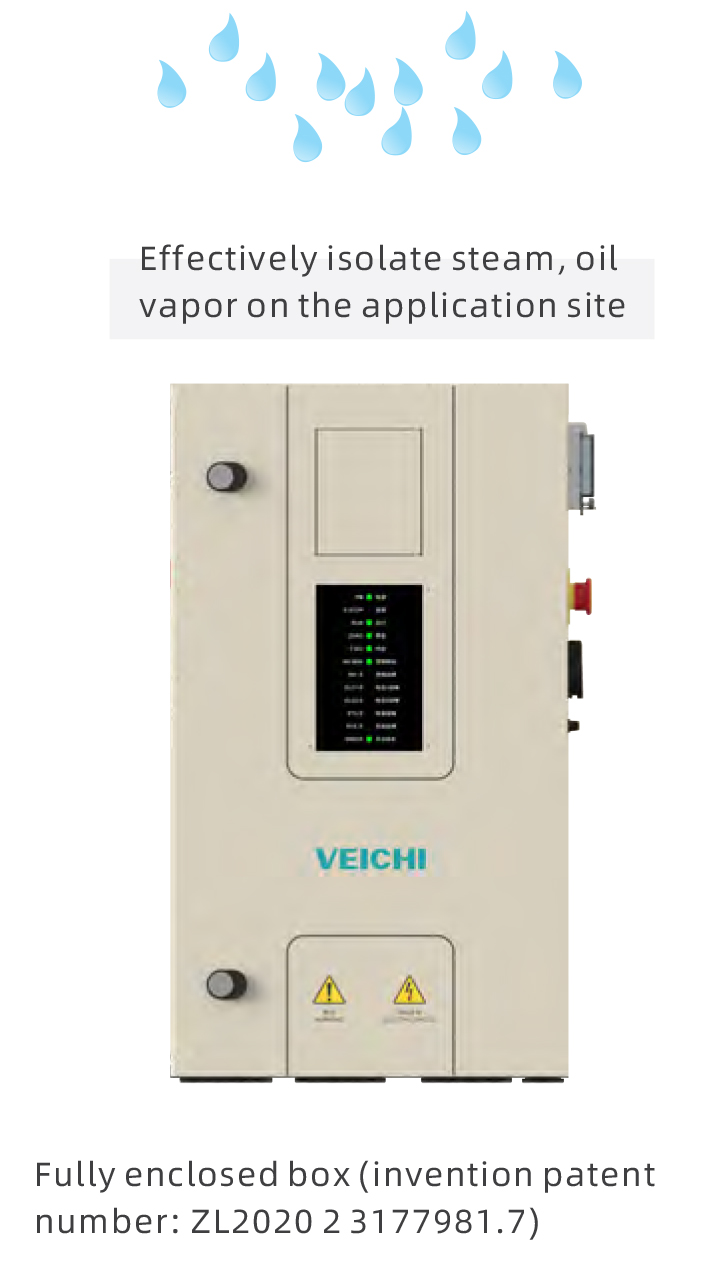

Il livello di protezione IP54 della scatola (certificazione: 20210505K12013), isola efficacemente il vapore e i vapori d'olio sul sito di tessitura, garantisce il normale funzionamento dell'attrezzatura e migliora la durata dell'attrezzatura; l'intera officina può essere spento per lungo tempo durante le vacanze.

Design senza ventola

Risolvi i problemi legati alla facile danneggiamento della ventola del tradizionale armadio di controllo tessile causato da acqua, accumulo di olio e altri problemi e prolunga la durata delle apparecchiature di controllo elettronico.

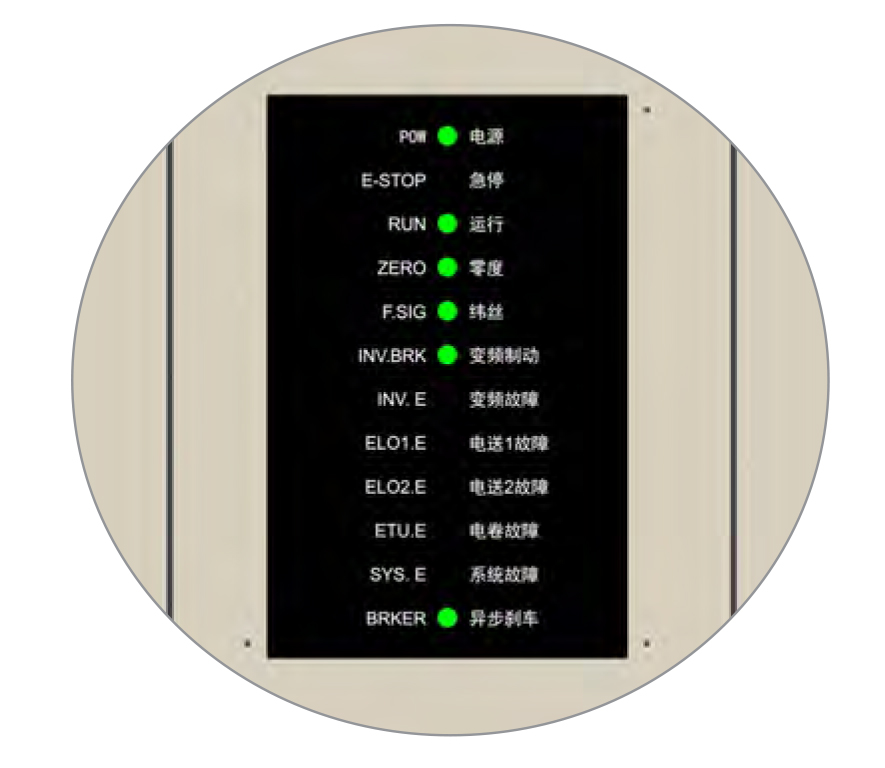

Indicatore LED

Lo stato di funzionamento del telaio è chiaro a colpo d'occhio, rendendo la manutenzione più mirata.

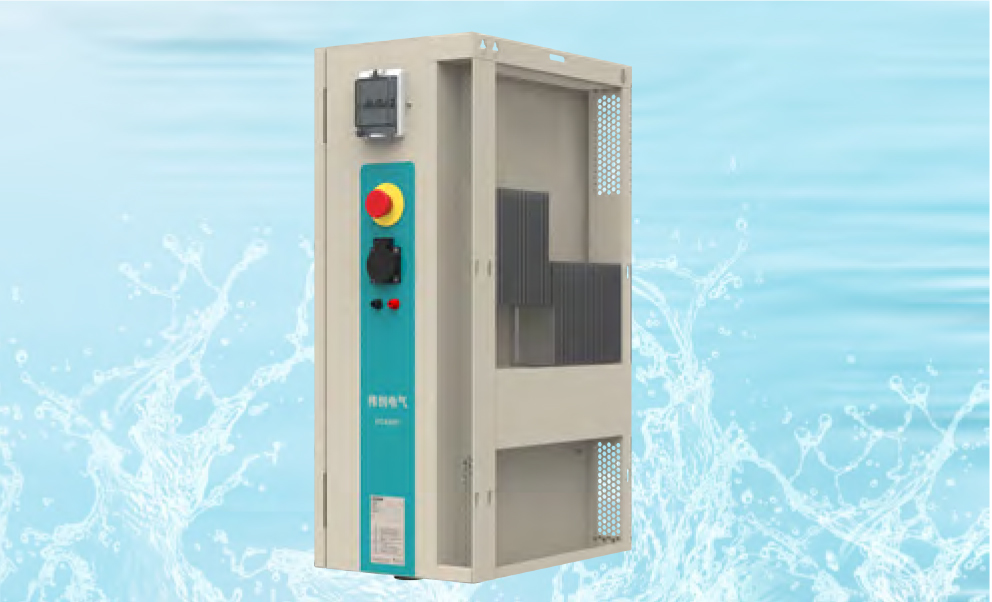

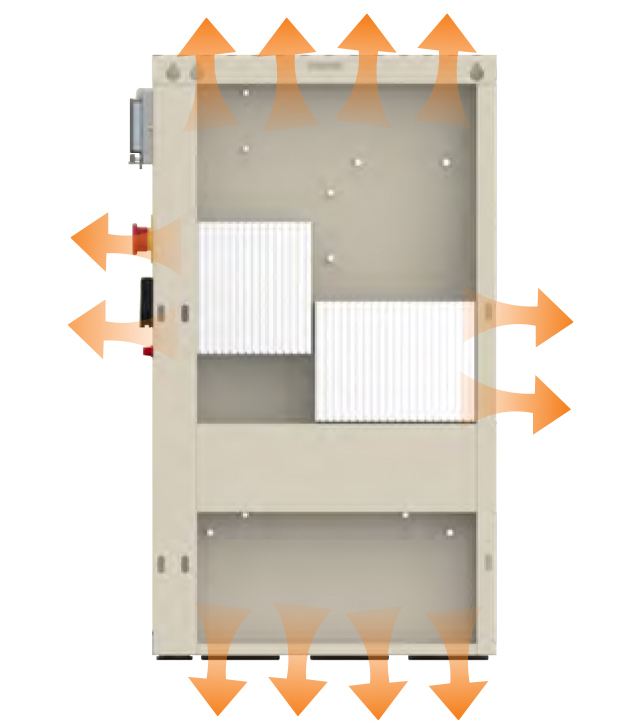

Radiatore posteriore

Il condotto dell'aria è progettato sul retro della scatola e la temperatura nell'armadio viene effettivamente ridotta attraverso il radiatore posteriore e la durata di utilizzo è migliorata.

Dimensioni ridotte ed elevata integrazione

La serie VC600C elimina direttamente il costo del telaio del produttore dell'apparecchiatura, è di dimensioni più piccole, più leggera e più comoda da installare.

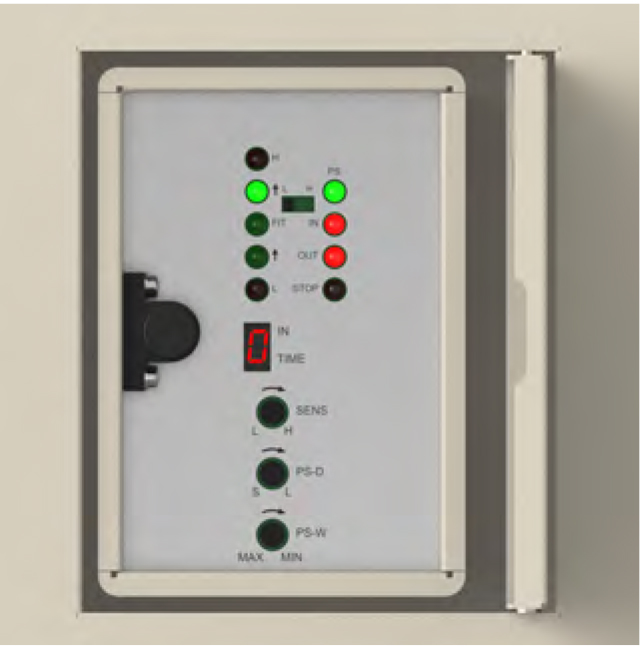

Rilevamento visivo della trama (numero di brevetto dell'invenzione: ZL2019 10889295.5)

La tecnologia di rilevamento visivo della trama sviluppata internamente migliora il tradizionale metodo di regolazione del rilevamento della trama e la regolazione del rilevamento della trama è più intuitiva e veloce; ha la funzione di autoapprendimento del rilevamento della trama, che può prevenire efficacemente le fermate a vuoto e le fermate mancate.

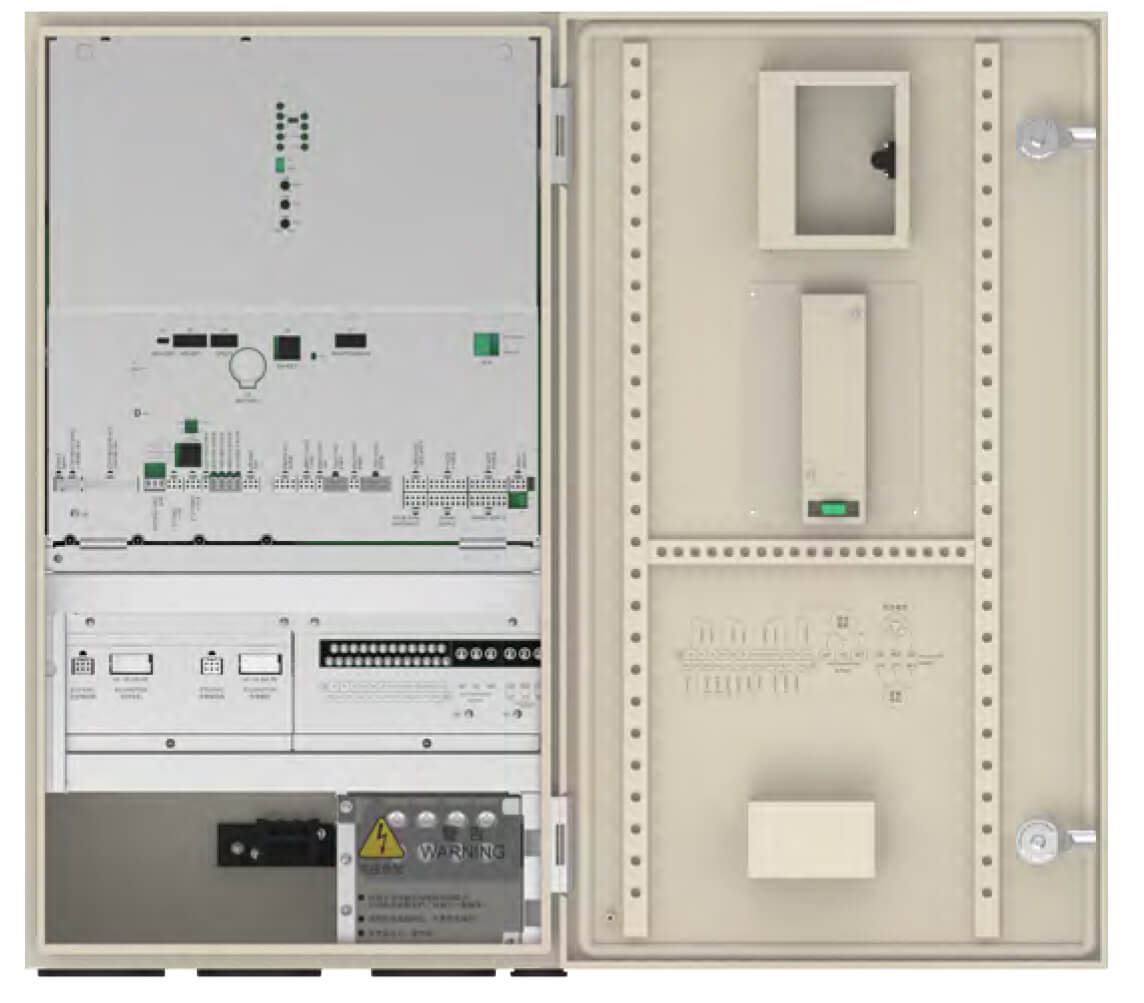

Introduzione al layout dell'armadio della serie VC600C

La macchina tutto in uno VC600C si basa sulle ricche linee di prodotti VEICHI e adotta un concetto di design modulare avanzato nel cabinet, che ha un layout più ragionevole, una manutenzione più conveniente e una maggiore estensibilità.

1. Facile manutenzione: basta sostituire la scheda di controllo corrispondente.
2. Più scalabile: trasformazione e aggiornamento dell'attrezzatura, è sufficiente regolare il pannello di controllo corrispondente.
3.  Elimina il cablaggio tra le unità: risolve il problema dello scarso contatto del cablaggio in un ambiente ad alte vibrazioni.
4. Trasformatore toroidale senza terminali standard: aumento della temperatura inferiore, nessuna paura delle vibrazioni, funzionamento più stabile.
5 . Adotta la tecnologia del bus CC comune: rispetto ai tradizionali motori asincroni e agli azionamenti diretti, consente un maggiore risparmio energetico.

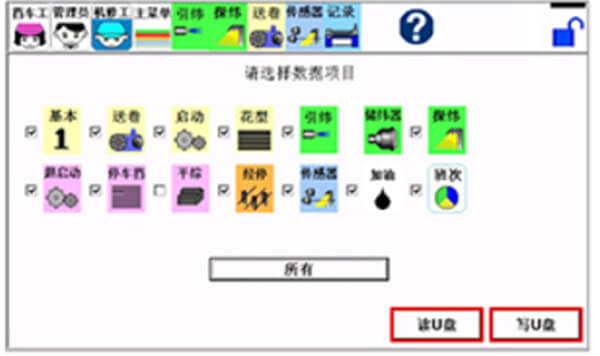

Supporta la copia dei parametri di processo: le impostazioni dei parametri della macchina, le impostazioni di processo, le impostazioni di compensazione del dispositivo di parcheggio, ecc. possono essere copiate su un altro sistema con un'unità flash USB, che è comoda e veloce da impostare una volta.

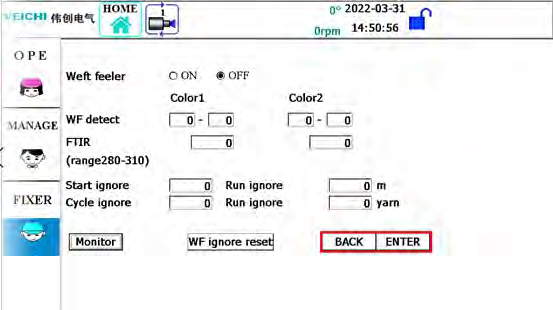

Introduzione del controllo dell'inserimento della trama serie VC600C e del rilevamento digitale della trama

Il problema del rilevamento della trama è sempre stato un problema difficile per i clienti finali. Per risolvere questo problema, VEICHI ha adottato la doppia tecnologia di rilevamento della trama di rilevamento esterno e rilevamento interno su VC600C attraverso anni di scrupolosa ricerca e sviluppo per garantire il funzionamento stabile dell'apparecchiatura.

1. Tecnologia di rilevamento della trama digitale incorporata, visualizzazione in tempo reale della forma d'onda di rilevamento della trama.
2. La sensibilità di ciascun filo di trama a getto è impostata in modo indipendente per risolvere l'arresto vuoto o il mancato -arresto della trama causato dalla grande differenza del filato di trama multi jet.
3. Rilevamento visivo esterno della trama per risolvere il problema della difficile regolazione.
4. Supporta le esigenze di tessitura di fascia alta di quattro getti.
5. L'algoritmo di regolazione del tracciamento in tempo reale dell'albero principale è integrato nella scheda del modello e il controllo dell'inserimento della trama è più stabile (ago magnetico, valvola rotativa, pinza per filo, ecc.) .

Introduzione al controllo elettronico integrato della ratiera serie VC600C

1. Il controllo principale integra il controllo elettronico della ratiera, supportando 16 pezzi di telaio marrone.
2. L'angolo di fasatura della ratiera elettronica è controllato dal codificatore host, che è più preciso del controllo originale dell'interruttore di prossimità ed evita completamente il fenomeno dei fiori sbagliati.

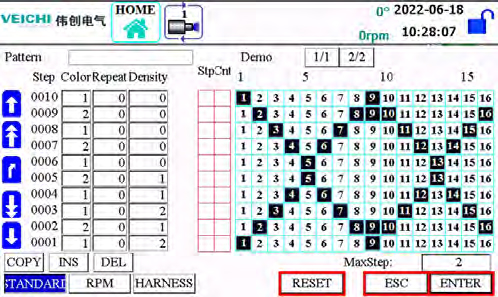

3. Supporta la modifica del modello con 10.000 passaggi o più, supporta il ciclo di tessitura del tessuto, supporta la battitura a vuoto, smette di fare leva e modificare liberamente la densità della trama.
4. Fornisce un doppio ambiente di modifica del modello su HMI e PC e supporta la commutazione arbitraria, la lettura e l'archiviazione del controllo master locale e del disco U.

Introduzione della funzione di scarico e riavvolgimento elettronico della serie VC600C

Sistema di scarico e riavvolgimento elettronico controllato dal sistema principale integrato

1. Il controllo principale integra l'algoritmo avanzato di controllo PID della tensione discreta per far convergere rapidamente la tensione.

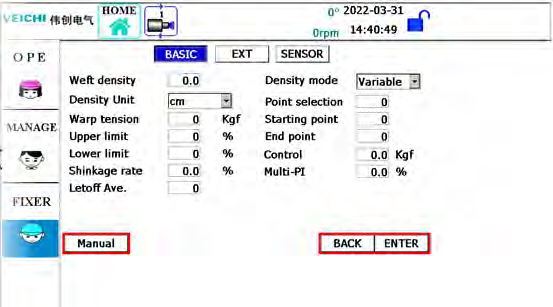

2. Supporta impostazioni di densità di trama variabile con modello a 10.000 passi e la densità di trama di ciascuna navetta può essere modificata liberamente e in modo continuo.
3. Supporta funzioni avanzate come subbi di ordito doppi sinistro e destro, subbi di ordito doppi superiori e inferiori e controllo della tensione dell'avvolgimento fuori macchina.
4. In combinazione con il ciclo di tessitura di tessuto, la fluttuazione della tensione sotto il complesso modello di trama rientra in un intervallo ragionevole e l'ingranaggio nascosto (per tessitura sbilanciata) viene eliminato.
5. Oscillazione della caduta di tessitura incorporata, prevenzione della caduta di tessitura, arresto dello slittamento , compensazione della trama, compensazione del tempo e altre nuove funzioni.
6. Ricca navigazione di manutenzione, l'oscilloscopio visualizza la curva di tensione e la curva di velocità di scarico e riavvolgimento, che rende l'interazione uomo-computer più integrata -profondità.

Video sul sistema di controllo elettrico della tessitura a getto d'acqua VC600

Applicazioni industriali per sistemi di mandrini elettrici a trasmissione diretta

Applicazioni: industria tessile.
