Alimentatore marino da terra Soluzione

Panoramica

La soluzione di conversione di frequenza da 2 MVA di VEICHI per il sistema di alimentazione da terra adotta una struttura di container straordinariamente integrata in grado di configurare più circuiti di uscita per fornire alimentazione a uno o più posti barca contemporaneamente, che viene ricavata dall'azionamento CA di ingegneria della serie AC800 per più motori con anni di ricerca e sviluppo indipendenti. La potenza varierà in base alla fonte di energia, quindi può produrre un rumore inferiore e nessuna emissione di carbonio, mentre una maggiore densità di potenza in un corpo più piccolo, progettato appositamente per le navi che riposano nei porti per fornire un percorso più agevole verso i porti verdi e la costruzione di spedizioni verdi.

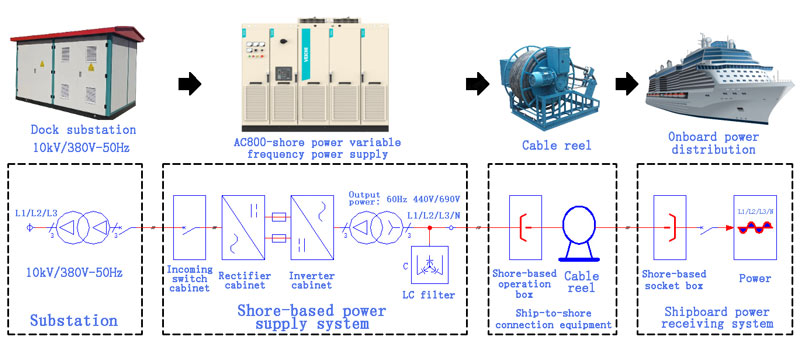

Soluzione di conversione di frequenza VEICHI 2MVA per sistema di alimentazione da terra

Vantaggi della soluzione di alimentazione marina VEICHI Shore-Base

La soluzione del sistema di alimentazione da terra VEICHI, con eccellenti caratteristiche del prodotto e principali caratteristiche tecniche, riduce il consumo energetico e le emissioni inquinanti delle navi e allo stesso tempo migliora l'efficienza lavorativa e i costi operativi dei porti che sono combinati insieme per formare un sistema di lavoro maturo meccanismo per il funzionamento a lungo termine, quindi è destinato a diventare un propulsore nel campo dell'alimentazione da terra.

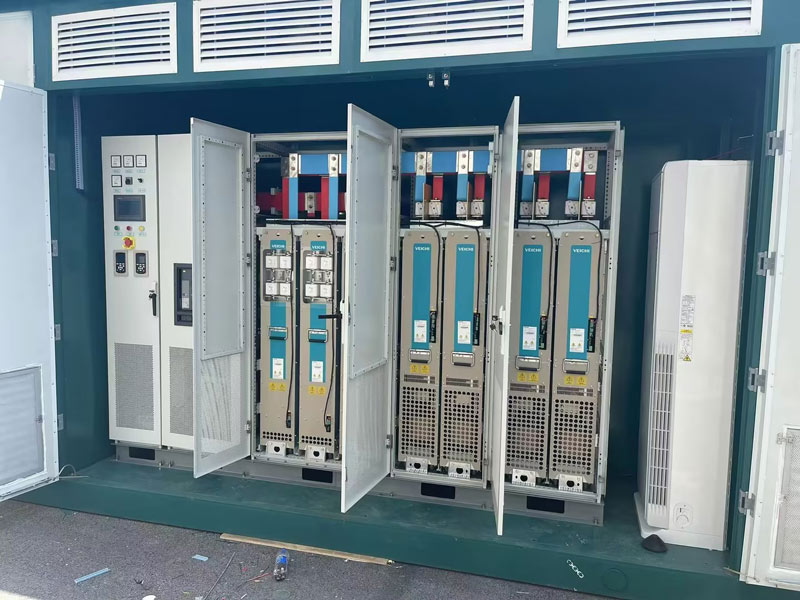

Azionamento marino AC base costiera VEICHI

Caratteristiche funzionali

1. Dual Core per funzionamento stabile e amp; Controllo

Il controllo rapido e accurato può essere realizzato tramite l'architettura a doppio chip ARM+FPGA.

2. Compensazione della tensione per la trasmissione remota

L'esclusiva funzione di compensazione della tensione di linea risolve il problema della grande caduta di tensione di linea durante l'alimentazione a lunga distanza.

3. Monitoraggio centralizzato per una gestione efficiente

Il monitoraggio copre il funzionamento delle apparecchiature, la qualità dell'alimentazione e l'autodiagnosi dei guasti.

4. Design modulare con elevata integrazione

I corpi compatti e più piccoli sono di facile manutenzione e capaci di produrre un'elevata densità di potenza.

5. Unità in fibra ottica per forti interferenze

Il controllo viene eseguito tramite l'unità in fibra ottica per migliorare le interferenze anti-elettromagnetiche e l'affidabilità del sistema.

6. Protezione accurata per una sicurezza affidabile

Si ottiene una risposta rapida alle alte temperature, all'elevata umidità, all'elevata corrosione, all'impatto di carichi pesanti e ad altre condizioni difficili per garantire la sicurezza del sistema.

7. Alimentazione continua senza interruzioni

Quando si verifica un guasto del sistema, l'alimentazione ininterrotta è garantita dal funzionamento declassato.

8. Moduli paralleli per una potenza elevata

È possibile installare più moduli in parallelo per fornire una potenza fino a 5600 kW.

Caratteristiche tecnologiche

Tecnologia di controllo ad anello chiuso della tensione di uscita

Quando lo squilibrio è superiore al 20%, le tensioni della linea trifase possono essere sempre mantenute simmetriche.

Tecnologia di controllo della potenza inversa

L'algoritmo VEICHI sopprime la generazione di potenza inversa mediante il controllo della conversione di frequenza con il software.

Tecnologia di rettifica front-end attiva AFE

La rettifica PWM porta a una forte adattabilità e a basse interferenze e mantiene la distorsione armonica totale (THD) inferiore al 5%. Inoltre, la compensazione reattiva rende il fattore di potenza del sistema vicino a 1, quindi non sono necessarie apparecchiature di compensazione aggiuntive.

Tecnologia di controllo dell'uscita a basso contenuto armonico

L'alta frequenza portante e il filtraggio LC sono progettati sui prodotti della serie AC800 per garantire che la corrente di uscita sia vicina alla forma d'onda sinusoidale e che il THD sia inferiore al 3% per far fronte alle complesse condizioni di lavoro dell'alimentazione da terra.

Tecnologia di controllo del limite di corrente CBC

Il limite di corrente CBC sopprime la corrente di eccitazione di spunto al momento della conduzione del circuito quando l'estremità anteriore del carico è dotata di un trasformatore per garantire il normale funzionamento e l'alimentazione.

Tecnologia di condivisione della corrente parallela

L'algoritmo di controllo della condivisione della corrente tra le unità di potenza per condurre una perfetta condivisione della corrente.

Riepilogo

La soluzione del sistema di alimentazione da terra VEICHI 2MVA è stata utilizzata con successo in un molo nella provincia di Jiangsu e mostra grande affidabilità, sicurezza e qualità e, in futuro, continuerà a concentrarsi sui cambiamenti e sulle esigenze di vari settori e sviluppare nuove soluzioni di sistema efficienti e affidabili attraverso l'innovazione tecnologica per contribuire a un livello più elevato di digitalizzazione, intelligenza e risparmio energetico delle industrie nazionali.
