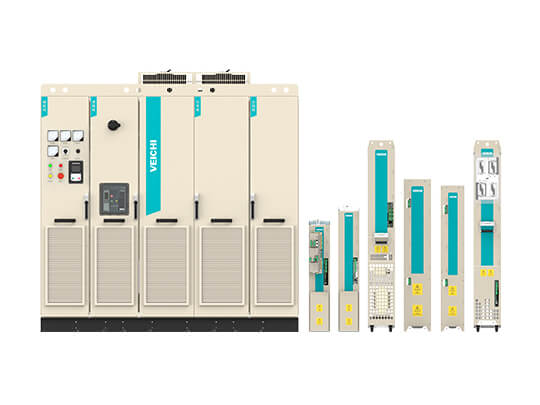

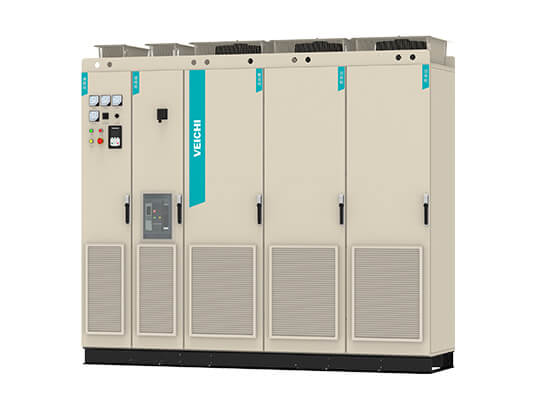

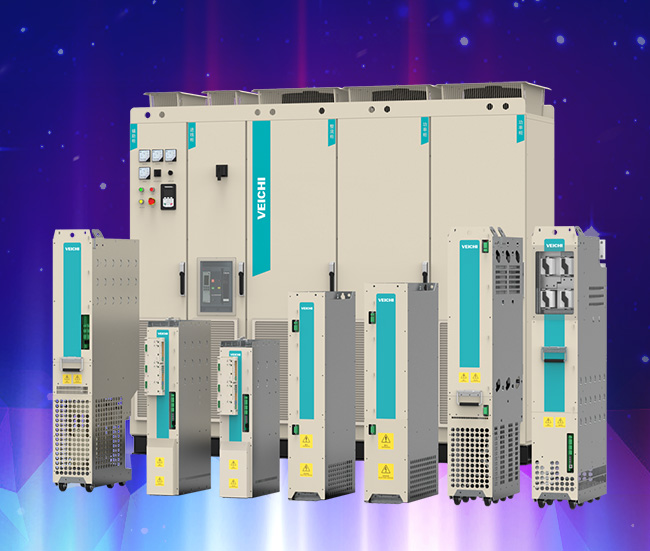

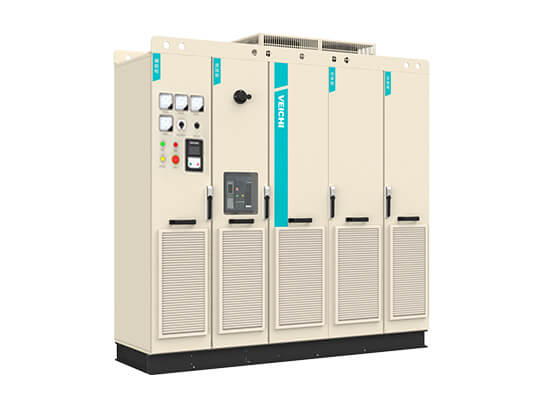

Inverter multi-azionamento ingegneristico serie AC800

Panoramica dell'inverter multi-drive tecnico della serie AC800

L'inverter per azionamento multimotore della serie AC800 è un inverter di fascia alta ad alte prestazioni creato da VEICHI dopo anni di accumulo tecnico, ricerche di mercato approfondite e analisi della domanda. Presenta eccellenti prestazioni di controllo, design modulare, uno schema di bus CC comune, strumenti di debug convenienti e rapidi e numerose interfacce di espansione. Soddisfa tutte le esigenze dei clienti, molteplici metodi di gestione e protezione dei guasti, sicurezza e stabilità. Fornire il nucleo trainante per il risparmio energetico e la riduzione delle emissioni delle imprese e soddisfare i diversificati requisiti di funzionalità degli inverter delle imprese industriali.

Caratteristiche dell'inverter multi-drive tecnico della serie AC800

1. Eccellenti prestazioni di controllo.
2.Strumenti di debug comodi e veloci.
3. Design modulare, schema bus DC comune.
4. Interfacce di estensioni ricche per soddisfare tutte le esigenze dei clienti.
5. Diversi metodi di gestione e protezione dei guasti, sicuri e stabili.

Moduli con funzioni multiple integrati

Debug del computer host adattato alle condizioni di lavoro

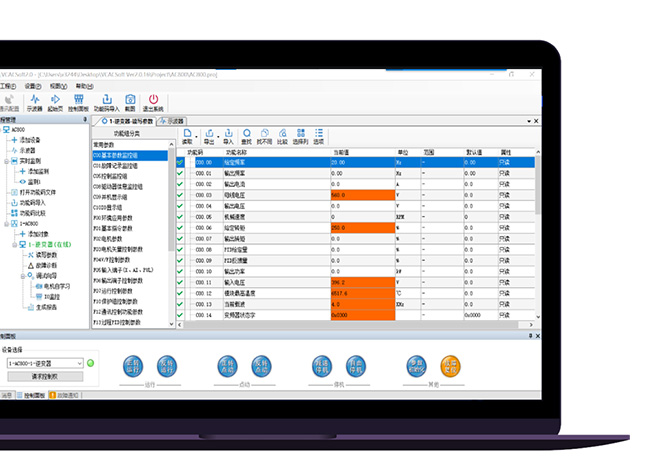

1. Software di debug VCSoft.
2. Il funzionamento in stile menu dell'interfaccia grafica può completare in breve tempo la semplice configurazione, l'impostazione dei parametri, il rilevamento dei guasti, la manutenzione del sistema e l'assistenza del sistema complesso.

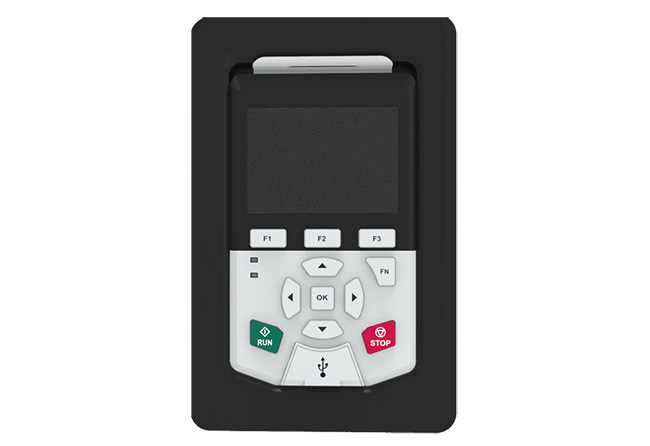

Tastiera multifunzione

1. Schermo LCD.
2. Supporta le lingue cinese e inglese.
3. Attraverso il Bluetooth integrato della tastiera, è possibile realizzare un debug semplice e conveniente dei dispositivi portatili.
4. Copia e ripristino dei parametri.

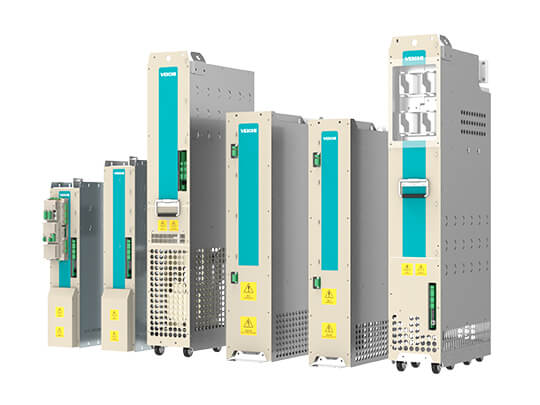

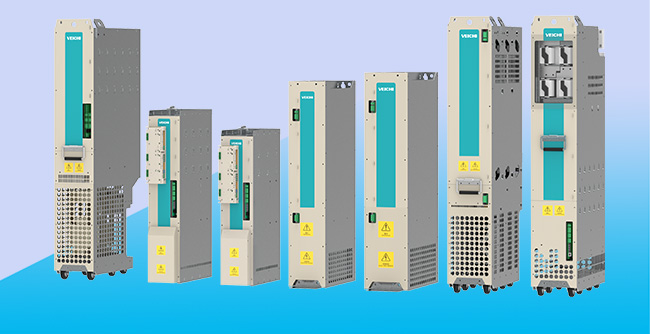

Design modulare

1. Filtraggio, rettifica, inverter e frenatura sono tutti moduli indipendenti e standard.

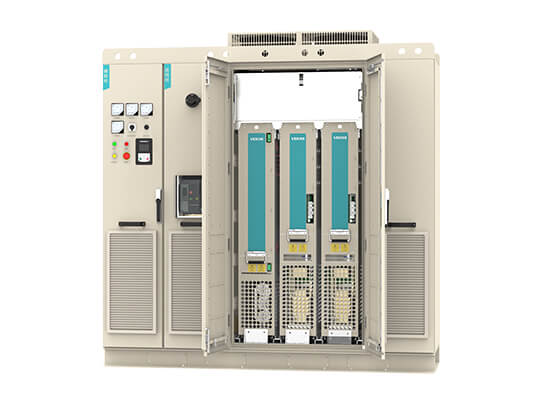

2. Il design a libro è comodo per formare un armadio e ridurne le dimensioni.
3. Il modulo può essere configurato in modo flessibile in base alla potenza del motore di carico.

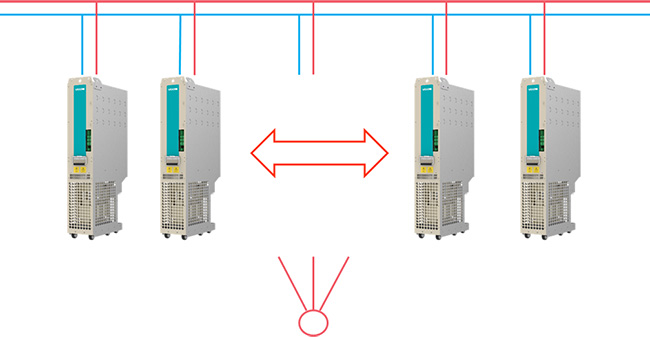

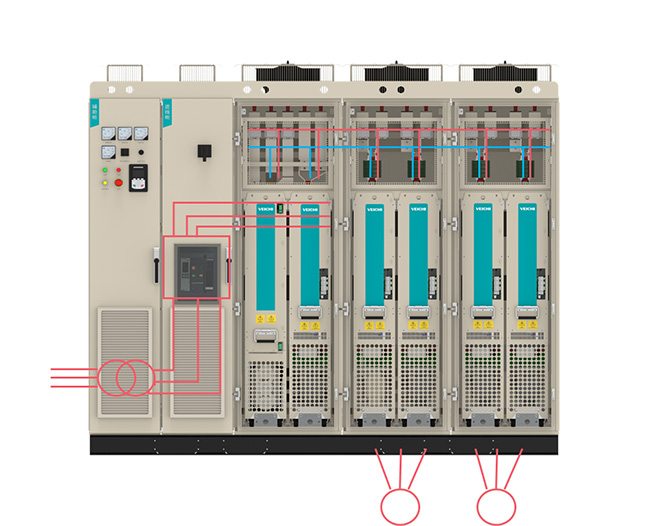

Sbarra CC comune

1. In applicazioni quali l'abbassamento rigenerativo del carico o l'avvolgimento e lo svolgimento, l'energia generata e l'energia elettrica tra i moduli inverter vengono scambiate attraverso il bus CC per risparmiare il fabbisogno energetico (5%-30%).
2. Ridurre efficacemente la corrente del modulo raddrizzatore e del modulo freno, semplificando la capacità del sistema.
3. Alimentazione unificata da parte del raddrizzatore, riducendo il numero dei dispositivi di commutazione del circuito principale e delle unità di frenatura.
4. Riduci la difficoltà e la quantità di cablaggio del sistema di controllo elettronico e risparmia sui costi per l'utente.

Supporta il parallelo multi-modulo, la potenza massima estesa è 5600kW

Le sbarre condividono la corrente continua e utilizzano unità V8 per il funzionamento in parallelo. Il sistema da 400 V supporta un massimo di 2800 kW, mentre il sistema da 690 V supporta un massimo di 5600 kW.

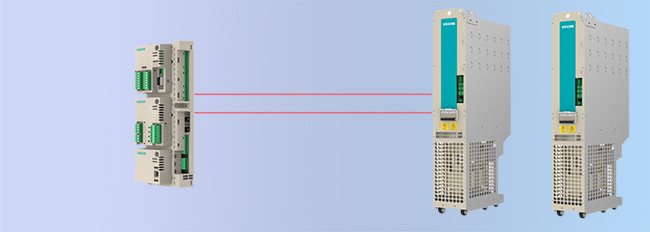

Copertura completa della VCU del controller principale

1. Interconnessione dati tra l'unità di controllo VCU e ciascun modulo.
2. Comunicazione in fibra ottica, forte capacità anti-interferenza.

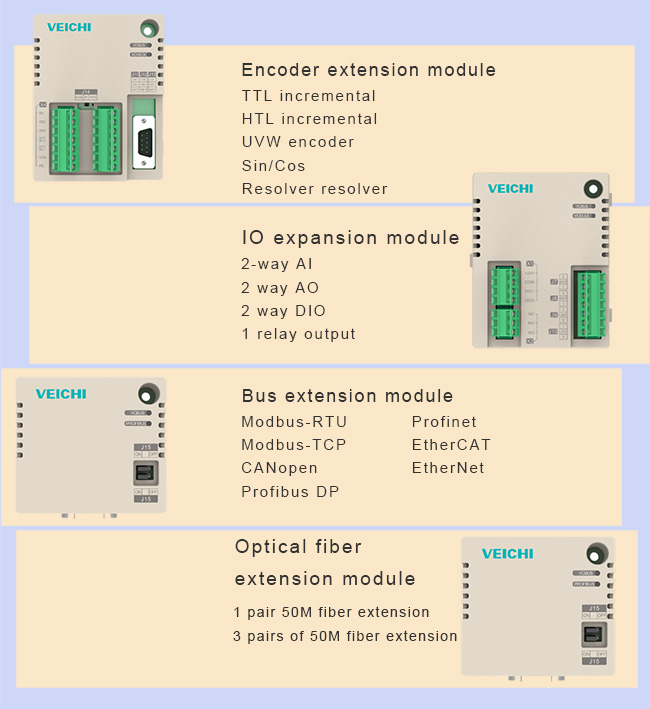

Supporta una varietà di moduli di espansione

Adattamento dell'autobus in base alle esigenze di utilizzo.

Molteplici metodi di gestione e protezione dei guasti, sicuri e stabili

1. Protezione dell'inverter: cortocircuito, sovracorrente, sovratensione.
2. Sottotensione, perdita di fase, surriscaldamento, sovraccarico, disconnessione dell'encoder, ecc. 30 tipi di protezione delle impostazioni e classificazione multilivello.
3. ;Protezione di sicurezza funzionale: funzione standard STO-Safe Torque Off.
4. Rilevamento hardware, scollegare l'alimentazione del motore bloccando l'impulso di azionamento, impedire l'avvio accidentale del motore e garantire la sicurezza del personale e delle apparecchiature.
5.Protezione del motore: supporta la protezione del rilevamento della temperatura PT100.
6. Scatola nera: scheda SD standard, in grado di memorizzare più dati di forme d'onda prima e dopo il guasto entro un tempo specificato.
7. Protezione con fusibile: quando un'unità si guasta, viene rapidamente protetta dal -agendo sul lato bus.
8. Meccanismo di uscita del modulo: quando una determinata unità si guasta, può essere ritirata online e il sistema funzionerà con declassamento.
9. Cambio rapido : Non è necessario sostituire l'unità di controllo VCU, non è necessario impostare parametri, ripristinare rapidamente il funzionamento del sistema e l'unità difettosa può essere riparata entro 30 minuti.

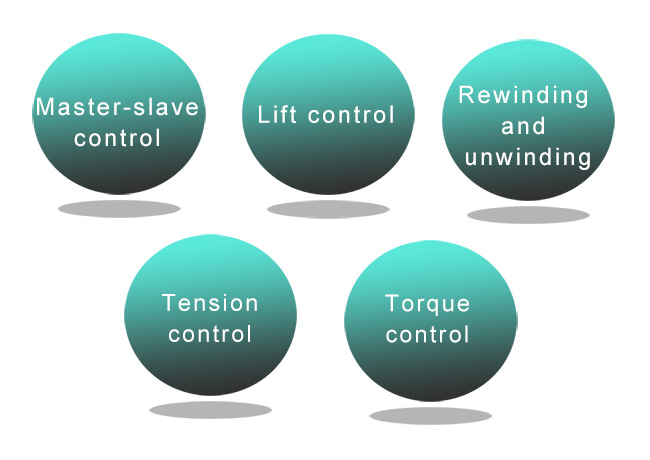

Trasmissione multi-macchina + parallela ad alta potenza, per soddisfare una varietà di applicazioni di trasmissione ingegneristica

Video inverter multi-azionamento tecnico serie AC800

L'applicazione dell'inverter multi-azionamento della serie AC800

È ampiamente utilizzato nell'acciaio, nella fusione di metalli non ferrosi, nel petrolio, nelle gru portuali, nella fabbricazione della carta, nella costruzione navale, nell'ingegneria offshore, nella piattaforma di test, nell'alimentazione elettrica di feedback e in altre occasioni.
