Applicazione di VEICHI AC100 in un'unità di pompaggio di giacimenti petroliferi Soluzione

1. Panoramica

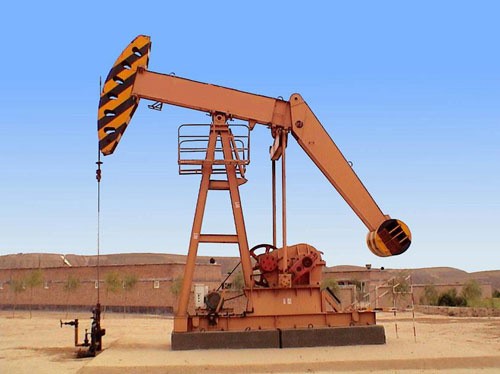

Nelle aree di produzione petrolifera della Cina, ci sono molti giacimenti petroliferi con faglie complesse con bassa porosità e bassa permeabilità. L'unità di pompaggio a trave, comunemente nota come "macchina kowtow", è ampiamente utilizzata in questi giacimenti petroliferi. L'unità di pompaggio tradizionale è azionata da un normale motore asincrono CA. A causa delle sue caratteristiche meccaniche, il motore passa sempre dallo stato elettrico allo stato di potenza e la frequenza di commutazione è elevata. Quando il motore è nello stato di potenza, restituirà l'energia in eccesso alla rete elettrica, provocando l'aumento della tensione del bus del circuito principale che ridurrà la qualità dell'alimentazione elettrica; e l'impatto frequente causerà anche danni al motore, influenzando l'efficienza della produzione e aumentando i costi di manutenzione delle imprese. Al fine di migliorare ulteriormente l'efficienza della produzione di petrolio, ridurre i costi di manutenzione e migliorare la digitalizzazione, l'informatizzazione e l'intelligenza delle unità di pompaggio, è molto importante sviluppare una nuova trasmissione speciale per unità di pompaggio basse.

2. Principio di funzionamento

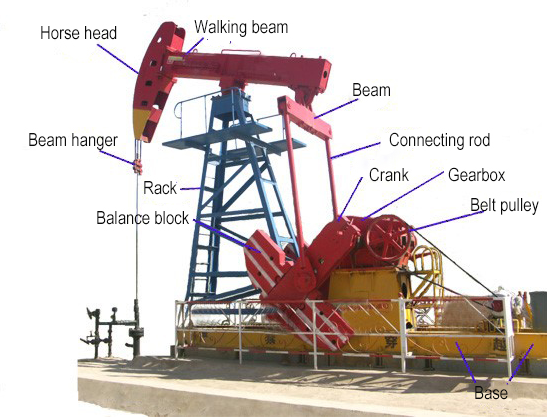

Quando l'unità di pompaggio è in funzione, il carico sulla testa dell'asino varia. Durante la corsa verso l'alto, il filo dell'asta della ventosa si muove verso l'alto con lo stantuffo e la valvola di nuoto sullo stantuffo verrà chiusa sotto la pressione della colonna di liquido. A questo punto, la pressione della pompa diminuisce e la valvola fissa verrà aperta sotto l'effetto della differenza di pressione tra la pressione della colonna spaziale anulare (pressione di affondamento) e la pressione della pompa. La pompa aspira il liquido e la testa pozzo scarica il liquido. Durante la corsa verso il basso, lo stantuffo si abbassa e la valvola fissa verrà chiusa sotto l'azione della gravità. La pressione della pompa aumenta, quando è maggiore della pressione della colonna di liquido sopra lo stantuffo, la valvola del nuoto verrà aperta e il liquido sotto lo stantuffo entrerà sopra lo stantuffo attraverso la valvola del nuoto, il che fa sì che la pompa scarichi il liquido e il pompaggio dell'olio la corda dell'asta funziona sul motore, in modo che il motore funzioni nello stato di generatore.

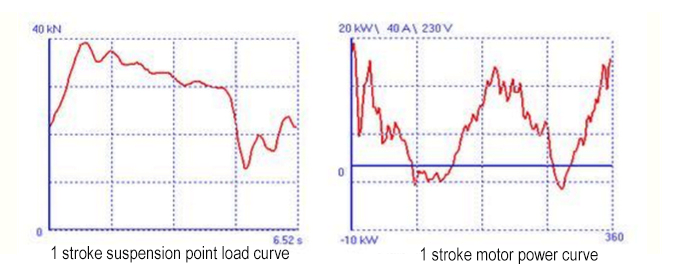

Dimostra: quando l'unità di pompaggio ha un'uscita sbilanciata, il carico di salita e discesa non è uniforme, il che influirà seriamente sulla durata e sull'efficienza operativa del collegamento dell'asta di pompaggio, del cambio e del motore e deteriorerà l'ambiente di lavoro dell’asta della ventosa e ne aumentano i tempi di rottura. Pertanto, la trasformazione principale dell'intera unità di pompaggio dell'olio si concentra sulla regolazione della potenza del motore. Dopo la trasformazione, il motore potrà regolare la potenza in base alle diverse situazioni di lavoro in modo da ridurre il consumo energetico e l'impatto sulla rete elettrica, inoltre, l'unità di pompaggio dell'olio avrà forti capacità di rete per facilitare il monitoraggio e la manutenzione a distanza.

3. La soluzione di VEICHI

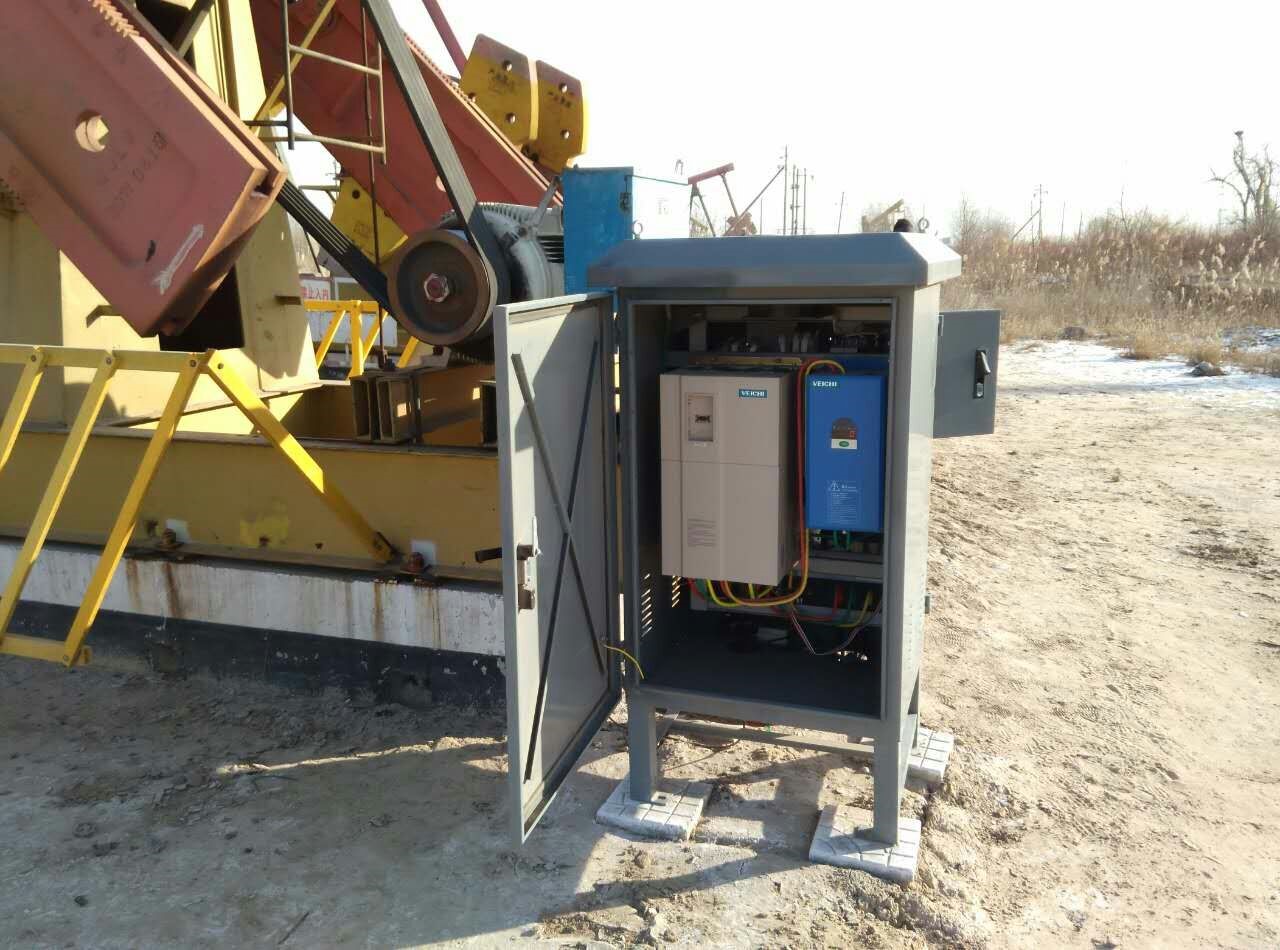

Secondo le caratteristiche della distribuzione del giacimento petrolifero cinese e le condizioni di lavoro dell'unità di pompaggio, i componenti di guida del sistema di controllo sono gli inverter di controllo vettoriale serie VEICHI AC100.

Rispetto al tradizionale sistema di controllo della frequenza dell'unità di pompaggio dell'olio, gli inverter di frequenza della serie AC100 sono appositamente ottimizzati per l'industria petrolifera:

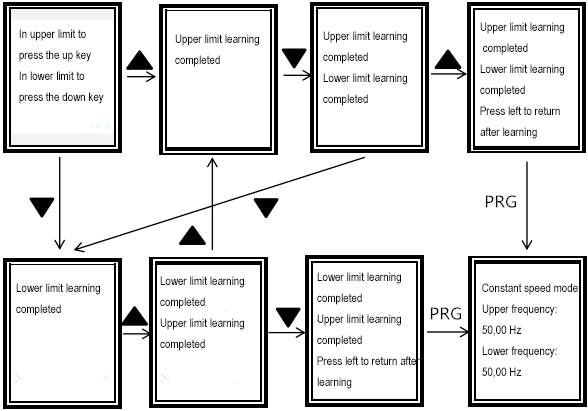

a. Imposta la funzione di autoapprendimento della corsa. Le descrizioni delle sue funzioni sono le seguenti:

Quando si accede all'interfaccia di modifica della corsa, è necessario solo un autoapprendimento per ottenere l'intervallo della corsa.

b. La funzione di autoapprendimento della corsa evita danni all'interruttore di prossimità o all'interruttore di prossimità. Le descrizioni delle sue funzioni sono le seguenti:

In assenza di un interruttore di prossimità o di un guasto dell'interruttore di prossimità, l'unità di pompaggio dell'olio può continuare a funzionare in breve tempo tramite la modalità di autoapprendimento manuale.

c. Aumentare l'interfaccia dei parametri elettrici. Le descrizioni delle sue funzioni sono le seguenti:

Può visualizzare il bilancio attuale, il bilancio energetico, il bilancio energetico medio e altri parametri elettrici correlati, per facilitare ai clienti la valutazione dell'efficienza energetica delle unità di pompaggio.

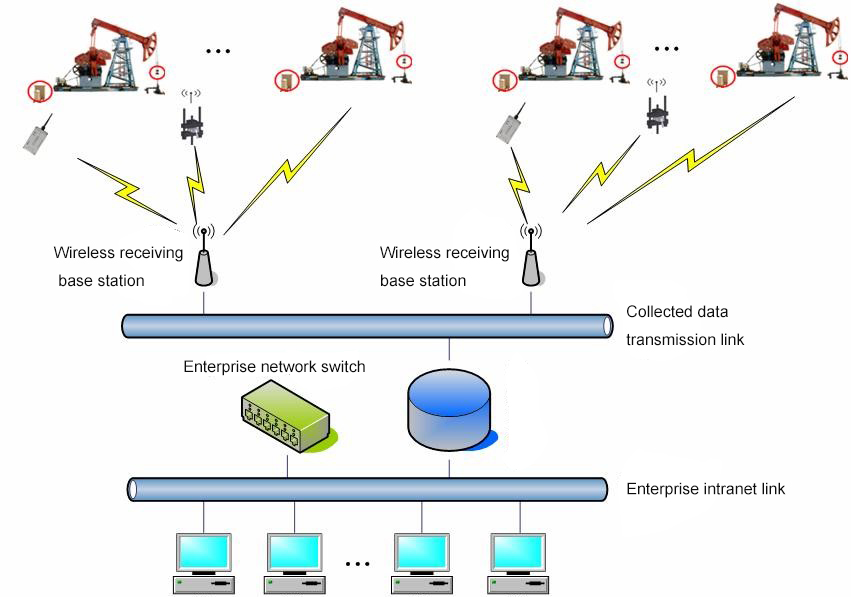

d. Ricche capacità di espansione della comunicazione per facilitare la raccolta dei dati di gestione remota, manutenzione e pompaggio dell'olio. Il modulo di comunicazione CANOPEN, il modulo GPS wireless e altro sono opzionali per il controller VEICHI AC100 in modo da poter selezionare questi elementi in base alla situazione attuale.

4. Conclusione

Poiché il funzionamento di AC100 è semplice e varie funzioni di autoapprendimento dei parametri possono essere eseguite con un clic, si riducono notevolmente i costi di apprendimento degli operatori sul posto. Le potenti funzionalità di rete possono consentirti di ottenere operazioni remote, che offrono la possibilità di una produzione di petrolio senza personale, intelligente e informativa.
