Convertitore di frequenza AC300 nel settore dell'approvvigionamento idrico in India

Panoramica del progetto

Sito: Industria dell'approvvigionamento idrico
Data: novembre 2020
Ubicazione: India
Industria: Approvvigionamento idrico
Ambito del progetto: Sviluppare una nuova serie di pompe solari con l'aiuto degli azionamenti per pompe solari VEICHI
Consegne VEICHI:< /b> Array di moduli solari fotovoltaici, azionamento della pompa solare AC300, un motore

Introduzione al progetto

Con lo sviluppo della tecnologia di controllo della velocità del convertitore di frequenza e il continuo miglioramento delle esigenze delle persone in termini di qualità dell'acqua potabile, le apparecchiature di fornitura idrica con convertitore di frequenza sono state ampiamente utilizzate nelle comunità residenziali a più piani e negli edifici a molti piani . L'alimentazione idrica con controllo della velocità di conversione di frequenza presenta i seguenti vantaggi:

1. Meno investimenti in attrezzature e funzionamento affidabile del sistema.
2. Ingombro ridotto, risparmio di elettricità e acqua.
3. Alto grado di automazione, funzionamento e controllo convenienti, ecc.

La gamma di applicazioni del settore dell'approvvigionamento idrico è estremamente ampia. Le direzioni dell'amministrazione stradale, dell'approvvigionamento idrico domestico, dell'approvvigionamento idrico industriale e dell'approvvigionamento idrico dei cantieri possono essere tutte controllate dai convertitori di frequenza. La qualità del convertitore di frequenza dell'approvvigionamento idrico non è uniforme, quindi il nostro AC300 ha un buon punto di ingresso, lo schema di approvvigionamento idrico è più unificato e la manutenzione è più conveniente.

La sfida:

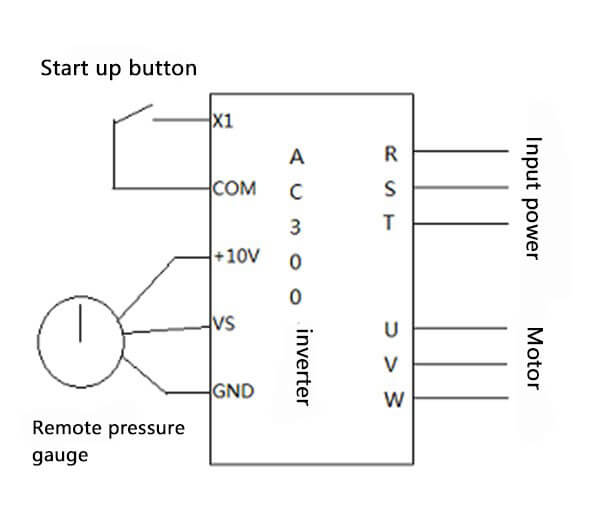

1. L'alimentazione idrica a pressione costante è composta principalmente da un motore, una pompa dell'acqua, un serbatoio tampone, un manometro remoto e un inverter AC300. Generalmente utilizzare i terminali per l'avvio e l'arresto.
2. Il sistema di alimentazione idrica a pressione costante confronta il segnale di feedback con il valore dato tramite il manometro remoto. Quando il valore di feedback è superiore alla soglia di pausa, trascorso il tempo di pausa, l'inverter entra nello stato di pausa. Quando la soglia di feedback è inferiore alla soglia di avvio, il motore si riavvia per mantenere la pressione vicino al valore specificato.

La soluzione:

1. La pompa dell'acqua si avvia e si arresta dolcemente, senza rischi di impatto, sovrapressione e colpi d'ariete.
2. Funzionamento affidabile: il convertitore di frequenza realizza l'avvio graduale della pompa per prevenire l'impatto della rete di tubazioni, evitare il pressione della rete di tubazioni superiore al limite e rottura della tubazione.
3. L'apparecchiatura ha un elevato grado di automazione, la fornitura di acqua è stabile e affidabile e la qualità dell'acqua non presenta inquinamento secondario.
4. Funzione di protezione perfetta: quando una singola pompa si guasta, invierà attivamente un messaggio di allarme e avvierà contemporaneamente la pompa di riserva per mantenere l'equilibrio dell'approvvigionamento idrico.

Prodotti del progetto:

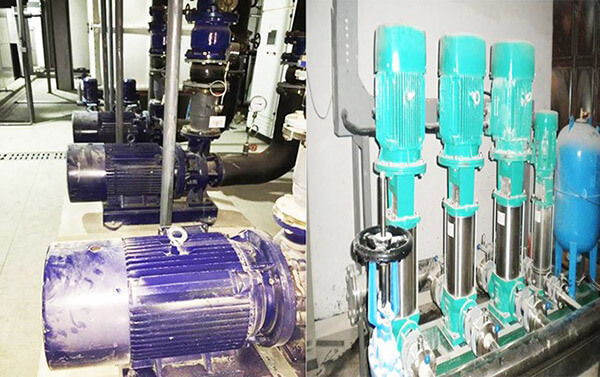

Gruppo pompa acqua

Caratteristiche di un sistema di approvvigionamento idrico a pressione costante

1. La pompa dell'acqua si avvia e si arresta dolcemente, senza rischi di impatto, sovrapressione e colpi d'ariete.
2. Funzionamento affidabile: il convertitore di frequenza realizza l'avvio graduale della pompa per prevenire l'impatto della rete di tubazioni, evitare il pressione della rete di tubazioni superiore al limite e rottura della tubazione.
3. L'apparecchiatura ha un elevato grado di automazione, la fornitura di acqua è stabile e affidabile e la qualità dell'acqua non presenta inquinamento secondario.
4. Funzione di protezione perfetta: quando una singola pompa si guasta, invierà attivamente un messaggio di allarme e avvierà contemporaneamente la pompa di riserva per mantenere l'equilibrio dell'approvvigionamento idrico.

Funzioni da realizzare nel settore della fornitura di acqua a pressione costante

La funzione principale di una fornitura d'acqua a pressione costante è quella di mantenere costante la pressione dell'acqua senza grandi fluttuazioni.

Principali funzioni da realizzare:

1. L'impostazione della pressione è l'impostazione del chilogrammo.
2. L'impostazione della pressione è l'impostazione del chilogrammo. Realizza la funzione sleep, quando l'acqua non viene utilizzata, il motore mantiene una velocità bassa o zero.
3. Quando il feedback della pressione è inferiore a un determinato valore, è necessario riavviarlo per mantenere la pressione.

AC300 è utilizzato nel settore della fornitura di acqua a pressione costante

Impostazioni dei parametri:

Programma:

1. F00.03=8（Il canale di impostazione della frequenza è impostato come impostazione di controllo PID).
2. Impostare la sorgente del segnale specificata del controller PID; (ad esempio un serbatoio dell'acqua da 10 kg necessita di una pressione costante di 6 kg; quindi l'impostazione data è 6/10+F11.32 (se F11.32 è 5% in questo momento) =65%; Se non è necessario che la pressione costante essere troppo preciso a 6 kg e la deviazione di risveglio è piccola, l'impostazione può essere impostata direttamente 6/10=60%).
3. Impostare la sorgente del segnale di feedback del controller PID; (manometro di tensione o manometro di corrente, ecc.).
4. F11.29=1; (è valido il sonno dell'approvvigionamento idrico a pressione costante)
5. Impostare la frequenza di sonno F11.30 nel sito della radice; (la frequenza di uscita è inferiore alla frequenza di sospensione ed entra in modalità di sospensione dopo F11.31).
6. Imposta il ritardo di sospensione in F11.31 in base alla scena.
7. Imposta F11.32 deviazione del risveglio; (quando il PID ha fornito feedback PID sulla deviazione della sveglia, smetterà di dormire e si avvierà).
8. Imposta il ritardo di sveglia; (Quando il PID ha fornito un feedback PID, deviazione di riattivazione, dopo il tempo impostato dal ritardo di riattivazione, l'inverter non entrerà più in modalità di sospensione e si avvierà).

Conclusione

L'alimentazione idrica a pressione costante utilizza la funzione di controllo PID dell'inverter. In precedenza, la fornitura di acqua a pressione costante utilizzava principalmente inverter AC60 e AC70 per soddisfare i requisiti di fornitura di acqua a pressione costante, ma l'uso di inverter AC300 ha prestazioni di controllo più perfette sulla fornitura di acqua a pressione costante. Poiché la nostra azienda ha ottimizzato l'algoritmo di controllo PID sull'inverter per uso generale AC300, le prestazioni del controllo PID sono buone, la precisione è elevata e la risposta dinamica è rapida, per ottenere un eccellente controllo del processo e garantire l'affidabilità del controllo del processo.< /p>
