Devi vedere! Soluzione integrata del sistema di controllo del taglio volante VEICHI

Le cesoie sono le attrezzature per il taglio della lamiera più utilizzate in vari settori industriali e attualmente trovano largo impiego nelle industrie siderurgiche, tipografiche e di lavorazione del cartone. La cesoia esegue un taglio sincrono durante il processo di alimentazione del materiale per realizzare tagli ad alta precisione senza interruzioni. Il sistema di controllo della cesoia volante è la chiave della cesoia. La qualità delle prestazioni di controllo del prodotto influisce direttamente sulla resa del prodotto.

Il sistema di controllo delle cesoie volanti VEICHI fornisce servi speciali per cesoie volanti con potenza compresa tra 50 W e 200 kW, in grado di fornire ai clienti le migliori soluzioni in base ai diversi siti di applicazione dei clienti. Al momento disponiamo di una soluzione di sistema di cesoia volante con il controller di movimento V5 come nucleo di controllo principale della cesoia volante. Allo stesso tempo, per alcuni progetti speciali, VEICHI fornisce anche una soluzione dedicata per cesoie volanti servo con il servo dedicato per cesoie volanti SD700 come nucleo di controllo principale per una varietà di opzioni.

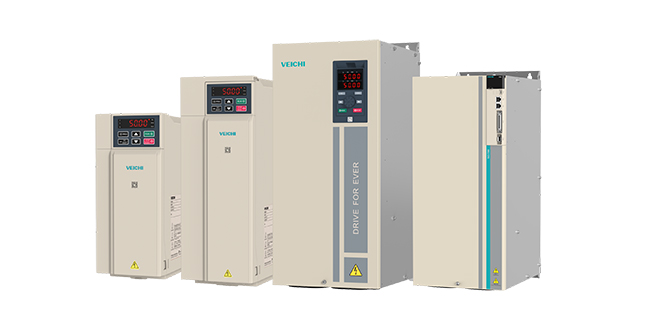

Il servoazionamento SD700

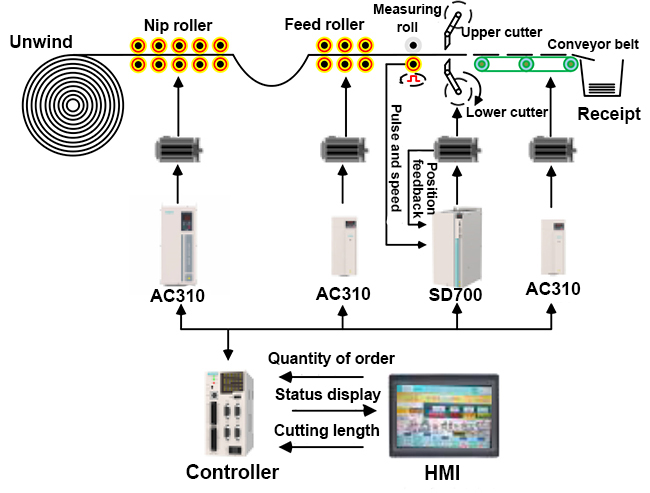

La soluzione complessiva del sistema di controllo della cesoia volante VEICHI è composta da un servo della cesoia volante da 55KW, un inverter di livellamento da 45KW, un inverter di alimentazione da 7,5KW, un inverter per nastro trasportatore da 4KW, un controller di movimento e un touch screen. . Il valore teorico della velocità massima del mandrino durante la lavorazione di materiali lunghi può raggiungere 200 m/min, mentre il valore teorico della velocità massima del mandrino durante la lavorazione di materiali corti da 0,5 m può raggiungere 150 m/min e la precisione di taglio del materiale è stabile entro ±0,12 mm.

Sistema di controllo del taglio volante VEICHI

La soluzione del sistema di controllo del taglio volante VEICHI può realizzare operazioni ad alta velocità garantendo al tempo stesso un errore di funzionamento stabile entro ± 0,12 mm e realizzare la sincronizzazione della posizione degli assi master e slave e il controllo del servomotore di risposta ad alta velocità attraverso il 5- pianificazione della curva di piega della camma elettronica. Ha realizzato i vantaggi dell'alta velocità, dell'ampia larghezza, dell'alta efficienza e dell'elevata affidabilità del sistema di taglio volante. Infine, vengono realizzati gli effettivi requisiti di produzione di alta velocità, alta precisione ed elevata stabilità delle cesoie.

Funzioni ricche e alta velocità di elaborazione

L'asse della taglierina è azionato dal servoazionamento per cesoie volanti ad alta potenza serie VEICHI SD700 da 55KW e il servosistema della serie SD700 adotta lo strato inferiore dell'architettura hardware a doppia CPU, che ha una velocità di elaborazione più rapida. La funzione di calcolo della camma elettronica integrata, inclusa la funzione di taglio volante e camma elettronica di taglio, può essere collegata direttamente all'interfaccia uomo-macchina per ottenere un controllo centralizzato. Prestazioni stabili, facilità d'uso, facile manutenzione e l'interfaccia operativa del sistema di taglio volante può essere commutata tra cinese e inglese.

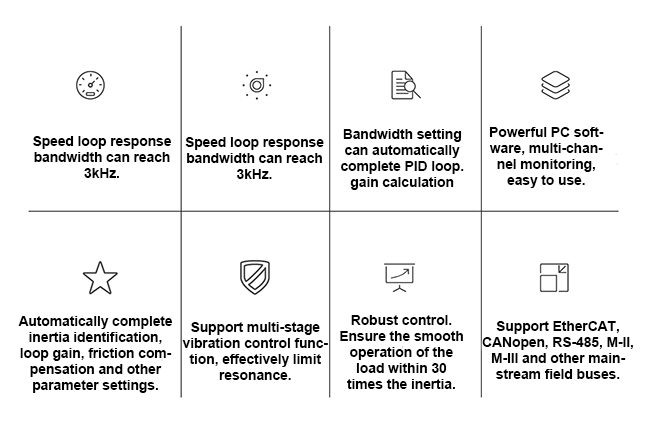

Caratteristiche del prodotto SD700

Supporta più modalità di lavoro

Tutti i parametri vengono visualizzati e modificati in tempo reale dall'interfaccia uomo-macchina. Può visualizzare la velocità dell'albero di alimentazione, la lunghezza di taglio e il numero di ordini e include modalità di ordine multiple, con la modalità di ordine massimo che raggiunge 8 e supporta il passaggio dalla modalità ciclica alla modalità individuale.

Ridurre efficacemente il tasso di difetti

Il sistema può calcolare automaticamente la velocità massima dell'asse di alimentazione corrispondente in base alla lunghezza di taglio impostata, quindi limitare la velocità massima dell'intero sistema tramite il controller di movimento. Evita di rimanere senza problemi, migliora la sicurezza del sistema e riduci i tassi di difetti dei prodotti.

Riduci efficacemente il tasso di difetti

Migliorare la sicurezza del sistema

Il sistema può calcolare automaticamente il numero di ordini elaborati. Quando la quantità effettiva dell'ordine si avvicina alla quantità totale dell'ordine impostata, può emettere automaticamente il segnale di chiusura dell'uscita al controller di movimento. Il controller di movimento regola il sistema per decelerare in anticipo per evitare arresti di emergenza durante la normale elaborazione e migliorare la sicurezza del sistema.

Migliora la sicurezza del sistema

Tempi di inattività anomali garantiti

Il sistema ha la funzione di salvare la quantità dell'ordine. Se un arresto anomalo è causato da un funzionamento improprio o da un'interruzione di corrente, il sistema funzionerà nuovamente ed elaborerà automaticamente dall'ultimo ordine memorizzato. Inoltre, il sistema dispone di una funzione di arresto della pattuglia per garantire che la taglierina possa fermarsi nella posizione di 180° ogni volta, il che può proteggere efficacemente la taglierina da eventuali danni in caso di arresto anomalo.

Tempi di inattività anomali garantiti

Il controllo integrato è più semplice

Il sistema dispone di una funzione di ricezione automatica del materiale e il materiale può essere raccolto automaticamente in base all'ordine impostato nel meccanismo di ricezione automatica del materiale. Allo stesso tempo, ha una funzione di conteggio del materiale. Quando il numero di materiali raccolti raggiunge il valore impostato, il sistema interromperà automaticamente l'elaborazione, quindi attenderà che il numero del meccanismo di ricezione venga cancellato ed eseguirà nuovamente il sistema per l'elaborazione.

Il controllo integrato è più semplice

La soluzione del sistema di cesoie volanti VEICHI può essere personalizzata in base alle esigenze del cliente. Presenta molti vantaggi: alta efficienza, buona stabilità, forte capacità anti-interferenza e un'ampia gamma di applicazioni. È stato applicato in modo maturo in una varietà di apparecchiature industriali sul mercato. In futuro, VEICHI continuerà il concetto di "guidato dalla domanda del mercato, guidato dall'innovazione tecnologica" e si concentrerà maggiormente sulla lucidatura dei dettagli per fornire ai clienti prodotti di alta qualità e soluzioni perfette. Cerchiamo costantemente di avanzare per promuovere lo sviluppo di alta qualità dei settori della trasmissione elettrica e del controllo industriale.
