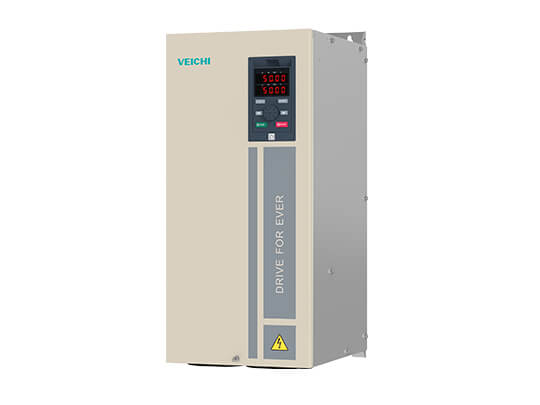

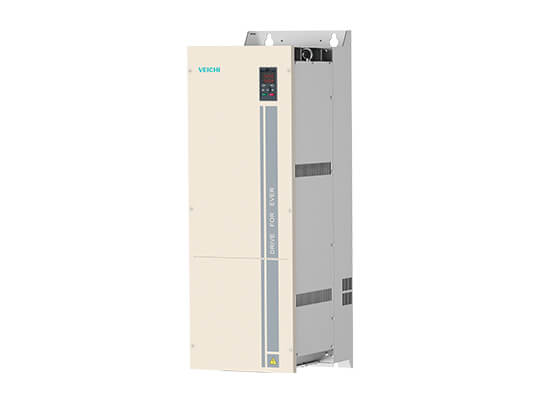

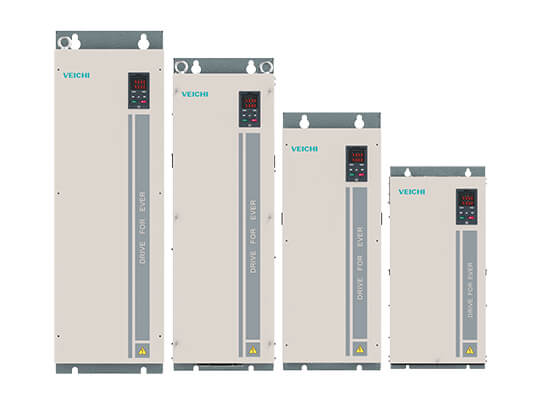

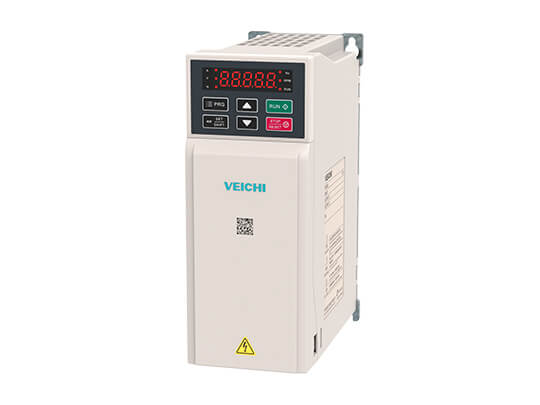

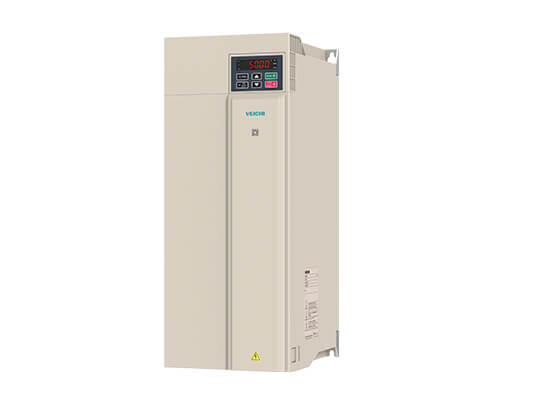

AC330 Convertitore di frequenza speciale per motori sincroni a riluttanza
- Nuovissima piattaforma di algoritmi vettoriali ad alte prestazioni, azionamento dedicato per motore sincrono a riluttanza.
- Disaccoppiamento accurato dell'eccitazione della coppia, eccellenti prestazioni di risposta dinamica.
- Progettazione completa della simulazione termica per garantire la razionalità della disposizione dell'hardware.
- Interfaccia di espansione completa, ricca selezione di accessori, che copre varie applicazioni.
Contatta il supporto
E-mailPanoramica del driver speciale AC330 per motori a riluttanza sincrona
Gli inverter della serie AC330 sono ulteriormente ottimizzati sulla piattaforma di prodotto VEICHI AC310. Integrare il concetto di controllo dell'azionamento del motore sincrono a riluttanza e sviluppare un nuovo algoritmo di controllo vettoriale. Realizzato un nuovissimo osservatore del collegamento di flusso. Ha un eccellente effetto di controllo nel motore a riluttanza sincrona pura e nel motore a riluttanza sincrona ausiliaria a magnete permanente. Allo stesso tempo, è compatibile con la tecnologia di controllo dei motori asincroni e dei motori sincroni a magneti permanenti. Garantendo l'elevata affidabilità del prodotto, l'integrazione software del prodotto viene ulteriormente migliorata e i problemi dei clienti nella scelta del prodotto vengono risolti meglio. Con numerose porte di espansione e accessori di espansione completi, garantisce l'elevata affidabilità, l'elevata stabilità e l'elevata adattabilità delle applicazioni di azionamento di motori sincroni a riluttanza. Gli inverter VEICHI serie AC330 offrono ai clienti servizi di azionamento migliori con un atteggiamento nuovo e completo.
Caratteristiche AC330
1. Nuovissima piattaforma di algoritmi vettoriali ad alte prestazioni, azionamento dedicato per motore sincrono a riluttanza.
2. Azionamento a risparmio energetico ultra efficiente.
3. Disaccoppiamento accurato dell'eccitazione della coppia, eccellenti prestazioni di risposta dinamica.
4. Progettazione completa della simulazione termica per garantire la razionalità della disposizione dell'hardware.
5. Serie completa di design di libri, con il massimo risparmio di spazio di installazione.
6. Interfaccia di espansione completa, ricca selezione di accessori, che copre varie applicazioni.
7. Metodo di debug in loco più semplice e conveniente, supporta l'aggiornamento del firmware in loco.
8. Il design a tre prove dell'intera macchina e la vernice a tre prove della spruzzatura PCBA assicurano che il prodotto sia stabile e affidabile.
9. AC330 nuova ottimizzazione EMC e messa a terra, risolve efficacemente le interferenze elettromagnetiche.
10. Ricco di espansione e prestazioni affidabili.

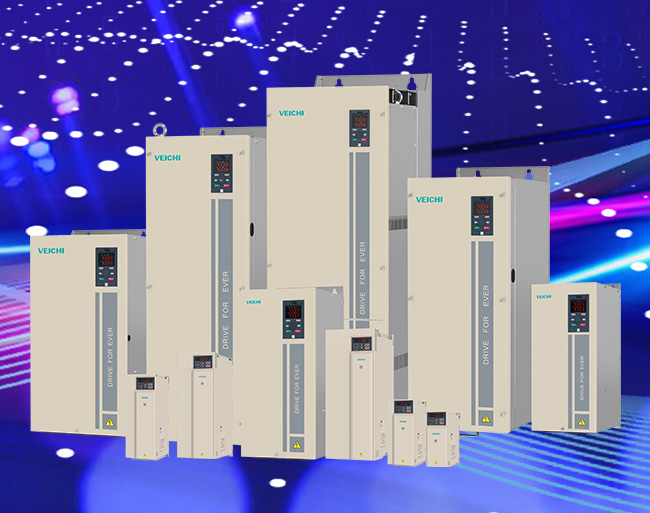

Dedicato per inverter speciali, compatibile con azionamento

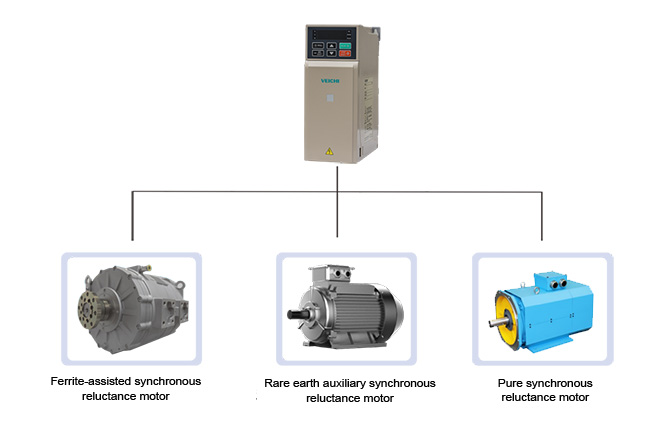

I prodotti della serie AC330 continuano il design del supporto a libro AC310, mantenendo le caratteristiche della struttura originale del prodotto. Si impegna inoltre a risolvere i requisiti applicativi di azionamento dei motori sincroni a riluttanza ad alta efficienza e ha sviluppato una nuova funzione di apprendimento della saturazione dei parametri di induttanza. Il motore a riluttanza sincrona multiforma con azionamento integrato può essere compatibile con oltre il 90% delle esigenze di azionamento del settore dei motori a riluttanza sincroni.
Migliore tecnologia, risparmio energetico e aggiornamento
Gli inverter della serie AC330 hanno sviluppato un algoritmo MTPA nuovo e ottimizzato per adattarsi all'azionamento ad alta efficienza dei motori sincroni a riluttanza presenti sul mercato. La corrente dello statore dell'asse dq può essere distribuita in modo ottimale per ridurre al minimo la corrente dello statore, riducendo così al minimo il consumo di rame dello statore e ottenendo la migliore efficienza di funzionamento elettrico.
Inoltre, abbinando la nuova generazione di tecnologia di controllo a risparmio energetico è possibile realizzare un funzionamento efficiente dei motori a induzione. In base alla situazione di carico, regola automaticamente il duplice approccio di risparmio energetico, massimizza l'efficienza del motore e riduce la perdita di energia.

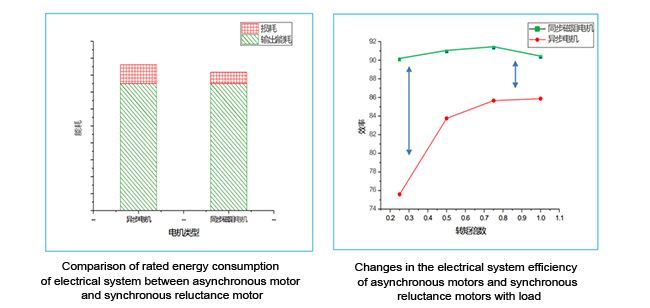

Le statistiche dei test di mercato confrontano i motori asincroni. In condizioni sottostimate, la perdita del sistema di azionamento di motori sincroni a riluttanza viene ridotta di circa il 40% e l'efficienza al punto nominale aumenta di circa il 5%. Il tasso di carico è inferiore al 50% e l'effetto di risparmio energetico è particolarmente evidente.

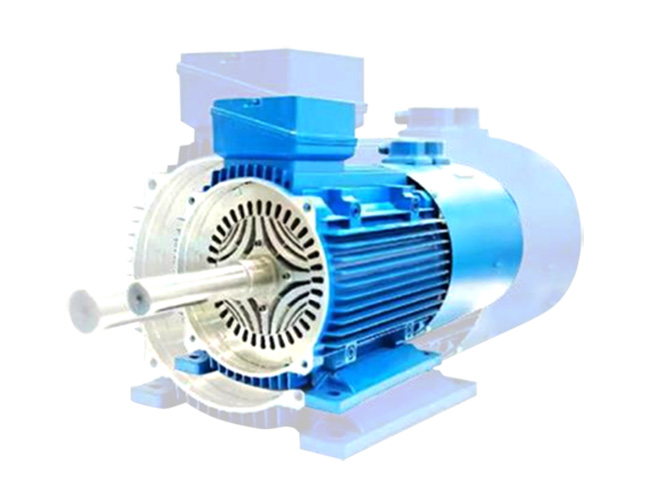

Eccellenti caratteristiche a bassa frequenza
Il rapporto di regolazione della velocità del motore sincrono a riluttanza dell'azionamento AC330 è 50:1 (quando la frequenza nominale del motore sincrono a riluttanza è 50 Hz, 1 Hz può azionare a pieno carico). Può efficacemente compensare l'insufficienza dell'azionamento a bassa frequenza del motore sincrono a riluttanza. Garantire che il funzionamento a bassa frequenza dell'impianto elettrico sia più stabile e che la capacità di carico dell'unità sia maggiore.

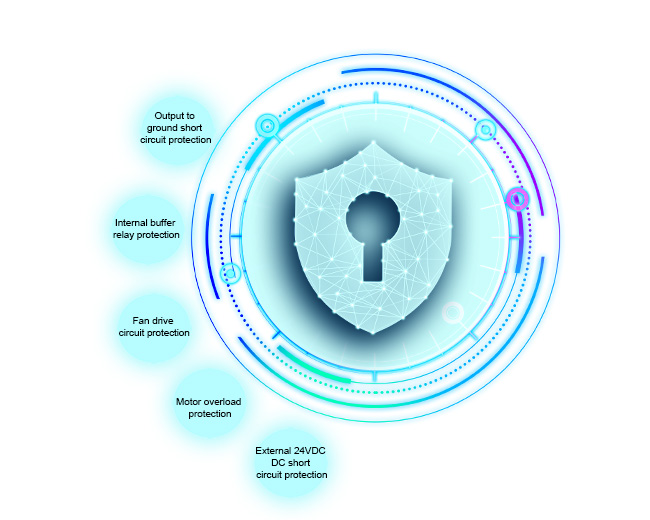

Protezione completa, stabile e affidabile
Gli azionamenti speciali della serie AC330 sono dotati di protezione completa di software e hardware per motori sincroni a riluttanza. Ha le funzioni di protezione da cortocircuito uscita-terra, protezione relè buffer interno, protezione del circuito di azionamento della ventola, protezione esterna da cortocircuito 24 V CC e protezione da sovraccarico del motore. Realizza la protezione completa del motore e delle apparecchiature periferiche.
Eccellente stabilità in condizioni di campo magnetico debole

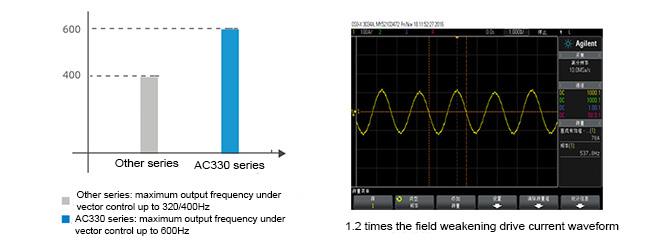

L'azionamento dedicato AC330 è dotato di un esclusivo algoritmo di controllo dell'indebolimento del campo al di sopra della velocità di base per massimizzare l'uso dei limiti di tensione. In questo modo, la coppia in uscita viene massimizzata, l'intervallo di potenza costante viene ampliato e la stabilità del funzionamento in un campo magnetico debole è garantita.

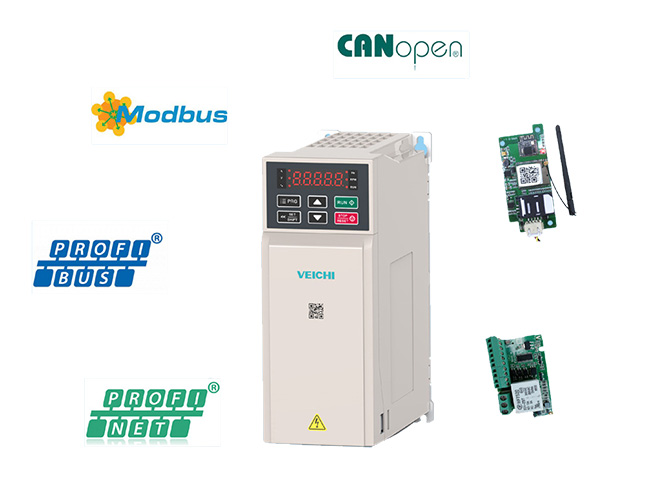

Espansione ricca e completa
Serie AC330 di driver speciali per motori sincroni a riluttanza, con una varietà di interfacce estese, per soddisfare le esigenze di personalizzazione.
Sulla scheda di controllo del prodotto sono riservati due canali SPI ad alta velocità, che possono supportare espansioni multiple applicazioni di selezione delle carte contemporaneamente.
Applicazioni industriali per inverter di frequenza serie AC330
Può essere utilizzato per macchinari per la plastica, compressori d'aria, mandrini di macchine utensili, macchinari tessili, macchinari farmaceutici e altre esigenze di macchinari dell'industria leggera. Può essere utilizzato anche per ventilatori, pompe, macchinari petroliferi, chimici, per la produzione della carta e altri macchinari e attrezzature pesanti.
Specifiche
| Voltaggio e frequenza | S2: monofase 200V ~ 240V 50Hz/60Hz; T2: trifase 200V~240V 50Hz/60Hz T3: trifase 380V~480V 50Hz/60Hz; T6: trifase 660V ~ 690V 50Hz/60Hz |
|---|---|
| Intervallo di fluttuazione consentito | T/S2: da -10% a 10%; T3: da -15% a 10%; T6: da -10% a 10% Tasso di squilibrio di tensione: <3%; Frequenza: ±5%; Il tasso di distorsione soddisfa i requisiti IEC61800-2 |
| Commutazione della corrente impulsiva | Corrente inferiore a quella nominale |
| Tensione di uscita | Uscita alle condizioni nominali: trifase, tensione di ingresso 0 V ~, errore inferiore al 5% |
|---|---|
| Gamma di frequenza di uscita | 0Hz～600Hz |
| Precisione della frequenza di uscita | ±0,5% del valore massimo della frequenza |
| Capacità di sovraccarico | Tipo G: corrente nominale 150% 89 s, corrente nominale 180% 10 s, corrente nominale 200% 3 s Tipo P: corrente nominale 120% 35 s, corrente nominale 140% 7 s, corrente nominale 150% 3 s |
| Modalità di controllo del motore | Controllo V/F, controllo vettoriale ad anello aperto, controllo vettoriale ad anello chiuso, controllo della separazione di tensione e frequenza |
|---|---|
| Metodo di modulazione | Modulazione PWM vettoriale spaziale ottimizzata |
| Frequenza portante | 1.0～16.0kHz |
| Intervallo di controllo della velocità | Nessun controllo vettoriale pg: carico nominale 1:50 (motore sincrono a riluttanza) Senza controllo vettoriale pg: carico nominale 1:200 (motore asincrono, motore sincrono a magnete permanente) Con controllo vettoriale pg: carico nominale 1:1000 |
| Precisione della velocità costante | Senza controllo vettoriale PG: ±0,5% (motore asincrono trifase), ±0,1% (motore sincrono a magnete permanente) Con controllo vettoriale PG: ±0,02% |
| Coppia di spunto | Nessun controllo vettoriale PG: coppia nominale 100% a 2 Hz (motori sincroni a riluttanza) Senza controllo vettoriale PG: coppia nominale 150% a 0,25 Hz (motori asincroni, motori sincroni a magneti permanenti) Con controllo vettoriale PG: coppia nominale 200% a 0 Hz |
| Risposta di coppia | Nessun controllo vettoriale PG: <10ms; Con controllo vettoriale PG: <5ms |
| Precisione della frequenza | Impostazione digitale: frequenza massima × (±0,01%); impostazione analogica: frequenza massima × (±0,2%) |
| Risoluzione della frequenza | Impostazione digitale: 0,01 Hz; impostazione analogica: frequenza massima × 0,05% |
| Capacità di frenatura CC | Frequenza iniziale: 0,00 Hz ~ 50,00 Hz; Tempo di frenatura: 0,0 s ~ 60,0 s; Corrente di frenatura: corrente nominale 0,0% ~ 150,0%. |
|---|---|
| Aumento di coppia | Aumento automatico della coppia dallo 0,0% al 100,0%; Aumento della coppia manuale dallo 0,0% al 30,0% |
| Curva V/F | Quattro tipi: curva caratteristica della coppia lineare, curva V/F autoimpostante, curva caratteristica della coppia discendente (potenza da 1,1 a 2,0), linea della curva V/F quadrata |
| Curve di accelerazione e decelerazione | Due modi: accelerazione e decelerazione lineare, accelerazione e decelerazione con curva a S Quattro serie di tempi di accelerazione e decelerazione, unità di tempo 0,01 s, massimo 650,00 s |
| Tensione di uscita nominale | Utilizzando la funzione di compensazione della tensione di alimentazione, è possibile impostarla nell'intervallo compreso tra il 50% e il 100% con la tensione nominale del motore al 100% (l'uscita non può superare la tensione di ingresso). |
| Regolazione automatica della tensione | Quando la tensione di rete fluttua, può mantenere automaticamente costante la tensione di uscita |
| Funzionamento automatico per il risparmio energetico | La modalità di controllo V/F ottimizza automaticamente la tensione di uscita in base al carico per ottenere un funzionamento a risparmio energetico |
| Limitazione automatica della corrente | Limitazione automatica della corrente durante il funzionamento per evitare frequenti interventi per guasto da sovracorrente |
| Elaborazione di spegnimento istantaneo | Funzionamento ininterrotto grazie al controllo della tensione delle sbarre durante le interruzioni di corrente transitorie |
| Funzione standard | Controllo PID, tracciamento della velocità e riavvio allo spegnimento, frequenza di salto, controllo del limite di frequenza superiore e inferiore, funzionamento del programma, velocità multi-segmento, comunicazione RS485, uscita analogica, uscita a impulsi di frequenza, impostazione del livello di accesso ai parametri, impostazione dei parametri comuni, parametro di monitoraggio uscita del comparatore, conteggio e comunicazione, uscita analogica, uscita a impulsi di frequenza, impostazione del livello di accesso ai parametri, impostazione dei parametri comuni, uscita del comparatore dei parametri di monitoraggio, conteggio e temporizzazione, temporizzazione della funzione di oscillazione della frequenza, funzione di oscillazione della frequenza. |
| Canale di impostazione della frequenza | Impostazione digitale da tastiera, potenziometro da tastiera, terminali analogici di tensione/corrente AI1 e AI2, alimentazione di comunicazione e selezione terminale multicanale, canali primari e secondari Combinazione, commutabile con vari mezzi |
| Canale di ingresso feedback | Morsetti tensione/corrente AI1 e AI2, alimentazione di comunicazione, ingresso impulsi PUL |
| Esegui il canale di comando | Alimentazione pannello operatore, alimentazione terminale esterno, alimentazione comunicazione |
| Segnale di comando in ingresso | Avvio, arresto, rotazione avanti e indietro, jogging, multivelocità, arresto libero, ripristino, selezione del tempo di accelerazione e decelerazione, selezione del canale di impostazione della frequenza, allarme di guasto esterno. |
| Segnale di uscita esterno | 1 uscita relè, 1 uscita a collettore aperto, 1 uscita AO selezionabile come uscita da 0 V a 10 V o da 0 mA a 20 mA o da 4 mA a 20 mA o uscita a impulsi di frequenza. |
| Funzione protettiva | Sovratensione, sottotensione, limite di corrente, sovracorrente, sovraccarico, relè termico elettronico, surriscaldamento, stallo da sovratensione, protezione dati, protezione velocità di volo, protezione perdita di fase in ingresso e in uscita. Protezione dalla perdita di fase in ingresso e in uscita |
|---|
| Display a LED | Tastiera integrata: display digitale a tubo a 5 cifre a riga singola, è possibile monitorare la quantità dello stato di 1 inverter Tastiera esterna: display a tubo digitale a riga singola, doppia riga a 5 cifre, due righe possono monitorare 2 quantità di stato dell'inverter |
|---|---|
| Copia dei parametri | Caricamento e downlink delle informazioni sul codice funzione dell'inverter per una rapida replica dei parametri |
| Monitoraggio delle condizioni | Frequenza di uscita, frequenza data, corrente di uscita, tensione di ingresso, tensione di uscita, velocità del motore, quantità di feedback PID, quantità di alimentazione PID, temperatura del modulo, coppia data, coppia di uscita e tutti i parametri del gruppo di parametri di monitoraggio. |
| Allarme guasti | sovratensione, sottotensione, sovracorrente, cortocircuito, perdita di fase, sovraccarico, surriscaldamento, stallo da sovratensione, limite di corrente, protezione dati danneggiata, guasto corrente, condizioni operative, registrazione storica dei guasti. |
| Posizione di installazione | Altitudine inferiore a 1000 m, con riduzione di utilizzo oltre i 1000 m e riduzione dell'1% ogni 100 m di dislivello. Nessuna formazione di condensa, formazione di ghiaccio, pioggia, neve, grandine, ecc., radiazione solare inferiore a 700 W/m², pressione atmosferica 70 kPa~106 kPa. |
|---|---|
| Temperatura e umidità | la potenza nominale è ridotta per l'uso quando la temperatura è superiore a 40°C a -10°C～+50°C, la temperatura massima è 60°C (funzionamento a vuoto) 5%~95%RH (senza condensa) |
| Vibrazione | 5,9 m/s² (0,6 G) da 9 Hz a 200 Hz |
| Modalità di installazione | Montaggio a parete |
| Classe di protezione | IP20 |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
