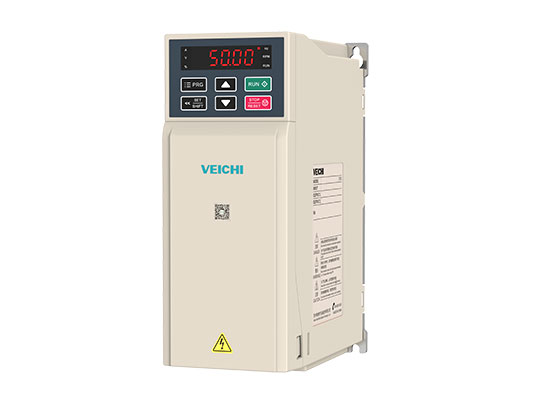

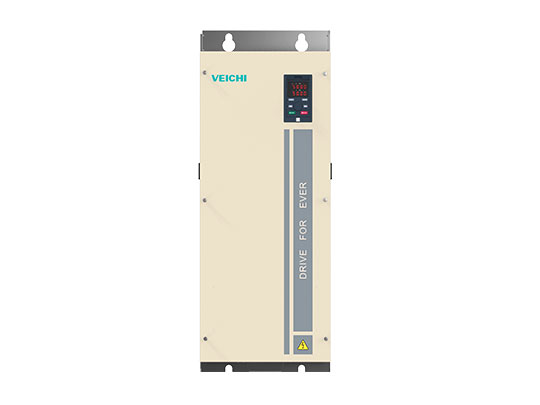

Azionamento a frequenza variabile serie AC310 - Azionamento CA
- L'azionamento CA serie AC310 adotta una tecnologia di controllo vettoriale orientata al campo magnetico compatibile con il controllo di motori sincroni e asincroni.
- Con la premessa di elevate prestazioni ed elevata affidabilità, i componenti sono ragionevolmente disposti per realizzare il design del corpo stretto a libro, risparmiando spazio di installazione.
- Rafforzare la facilità d'uso del cliente e il design professionale del settore, dotato di numerose interfacce di espansione e nuovi accessori di espansione.
- Alte prestazioni, alta affidabilità, alta densità di potenza, alta applicabilità.
Contatta il supporto
E-mailPanoramica dell'azionamento CA ad alte prestazioni serie AC310

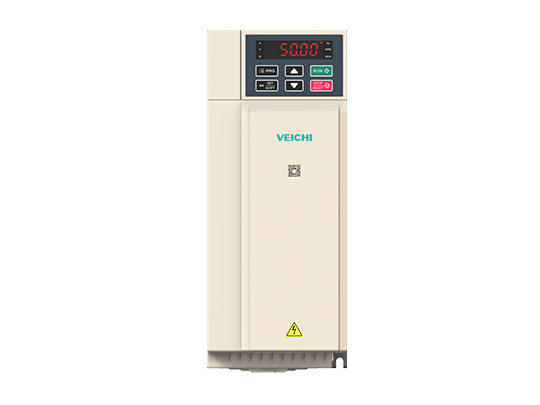

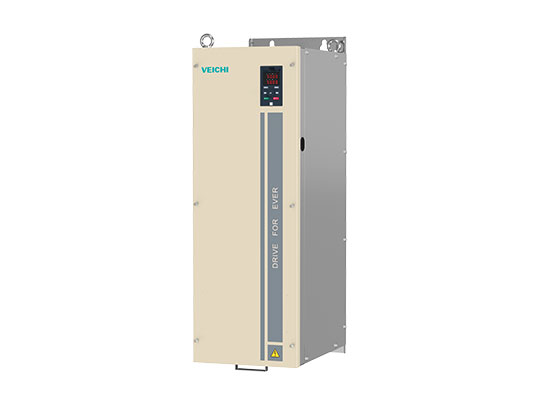

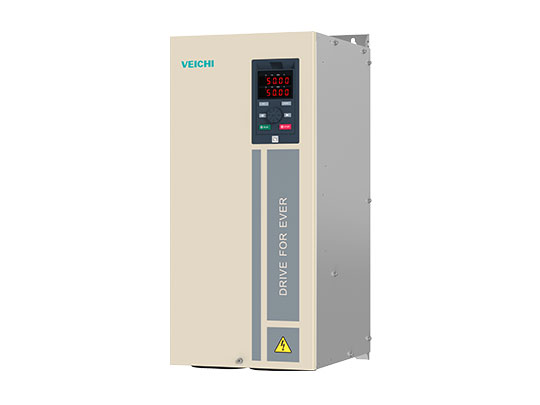

L'azionamento CA serie VEICHI AC310 è un controller vettoriale ad alte prestazioni che è una continuazione del concetto di progettazione della struttura hardware AC300 di VEICHI, conserva le caratteristiche della nuova generazione di prodotti VEICHI e rivoluziona l'innovazione nelle prestazioni funzionali. Non solo adotta la tecnologia di controllo vettoriale orientata al campo leader a livello internazionale, ma arricchisce anche i metodi di controllo di varie forme di carico come l'alimentatore EPS con separazione tensione-frequenza sulla base del controllo motore asincrono e sincrono compatibile. Con la premessa di garantire al prodotto prestazioni elevate ed elevata affidabilità, disporre razionalmente le parti, mantenere il design del corpo stretto in stile libro del prodotto, prestare attenzione alla facilità d'uso del prodotto e al design specifico del settore e risolvere meglio le problematiche dei clienti. problemi di selezione del prodotto. È dotato di numerose porte di espansione e di una varietà di accessori di espansione per ottenere caratteristiche di alte prestazioni, alta affidabilità, alta densità di potenza ed alta applicabilità.
Caratteristiche del prodotto
1. Piattaforma universale vettoriale ad alte prestazioni e nuovissimo algoritmo di controllo motore.
2. Gli azionamenti sincroni e asincroni sono integrati, ad anello aperto e ad anello chiuso sono completi.
3. Disaccoppiamento accurato dell'eccitazione della coppia ed eccellenti prestazioni di risposta dinamica.
4. L'intera serie di design basati su libri consente di risparmiare al massimo spazio di installazione.
5. Progettazione completa della simulazione termica per garantire la razionalità della disposizione dell'hardware.

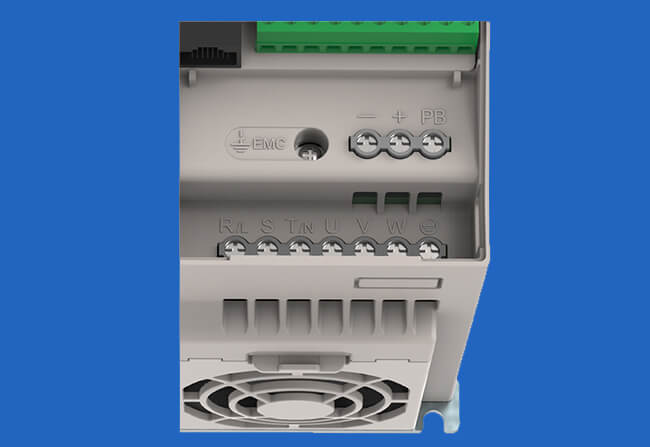

6. L'innovativo metodo di messa a terra della serie AC310 può risolvere rapidamente il problema delle interferenze elettromagnetiche.
7. Requisiti di progettazione modulare software e hardware e potenti capacità di espansione.
8. Il PCB viene opportunamente spruzzato con tre antivernici per migliorare l'adattabilità ambientale del prodotto.

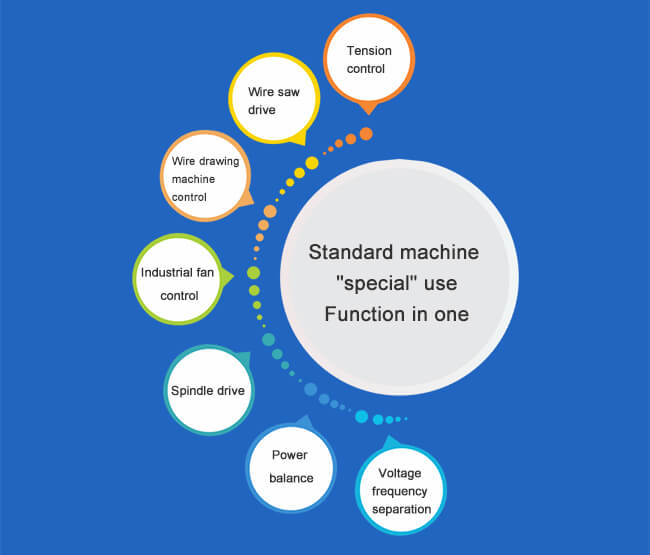

Macchina standard "speciale" uso e funzione in uno
AC310 continua il meccanismo innovativo della serie AC300, conserva le caratteristiche originali del prodotto e si impegna a risolvere i problemi dei clienti. difficoltà nella scelta dei modelli e nel miglioramento della competitività sul mercato. Ha la funzione di espansione del settore, che può essere ampliata e aumentata in base all'uso effettivo dei parametri del settore e integra più parametri del settore, in modo da realizzare l'effetto "speciale" utilizzo della macchina standard e integrazione di funzioni.
Rispondere attivamente all'Industria 4.0

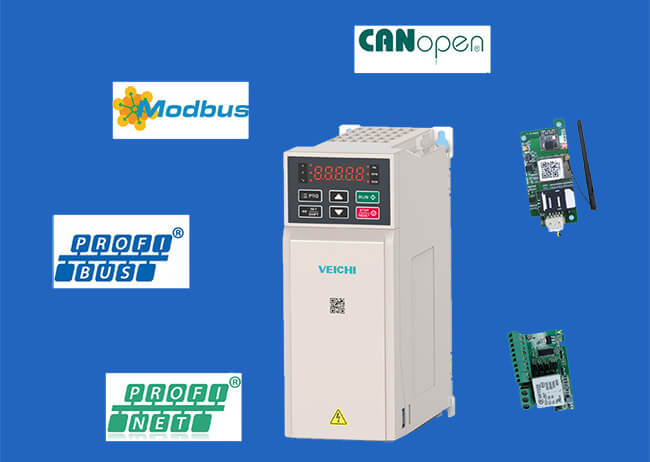

Con la continua riforma della produzione intelligente, il controllo centralizzato dei prodotti diventa più comune. I prodotti AC310 possono supportare diversi tipi di sistemi DCS e sistemi PLC per ottenere elementi comuni, possono anche supportare vari tipi di touch screen e comunicazione diretta AC310, standard Comunicazione MODBUS-RTU, supporto compatibile e opzionale Profibus-DP, CANOPEN, protocollo di comunicazione PROFINET.
Meccanismo di protezione perfetto
Dispone di funzioni di protezione hardware come protezione da cortocircuito in uscita a terra, protezione relè buffer interno, protezione circuito di azionamento della ventola, protezione esterna da cortocircuito 24 V CC, protezione da sovraccarico motore e altre funzioni di protezione hardware. Può realizzare una protezione completa delle apparecchiature interne e periferiche dell'unità.

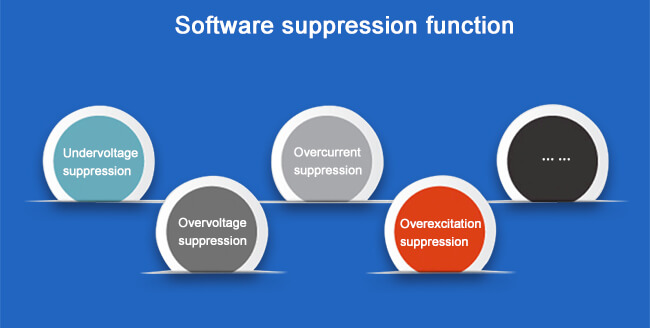

Funzione di soppressione del software
1. Soppressione della sottotensione
2. Soppressione della sovratensione
3. Soppressione della sovracorrente
4. Soppressione della sovraeccitazione
Ingegno unico e brillanti algoritmi di controllo
1. Guida una varietà di carichi: supporta motori sincroni, asincroni, sincroni a riluttanza, mandrini elettrici, servo CA e altri motori.
2. Modalità di controllo complete: una macchina copre la modalità V/F, separazione di tensione e frequenza, vettore ad anello aperto/chiuso, libera scelta della velocità e della coppia.
3. Autoapprendimento motorio: algoritmo di autoapprendimento leader a livello mondiale, movimento accurato e coerente e statico.
4. Controllo dell'indebolimento del campo ad alta velocità: vettore di corrente ad alta larghezza di banda, 12 volte l'uscita ad alta precisione con indebolimento del campo.

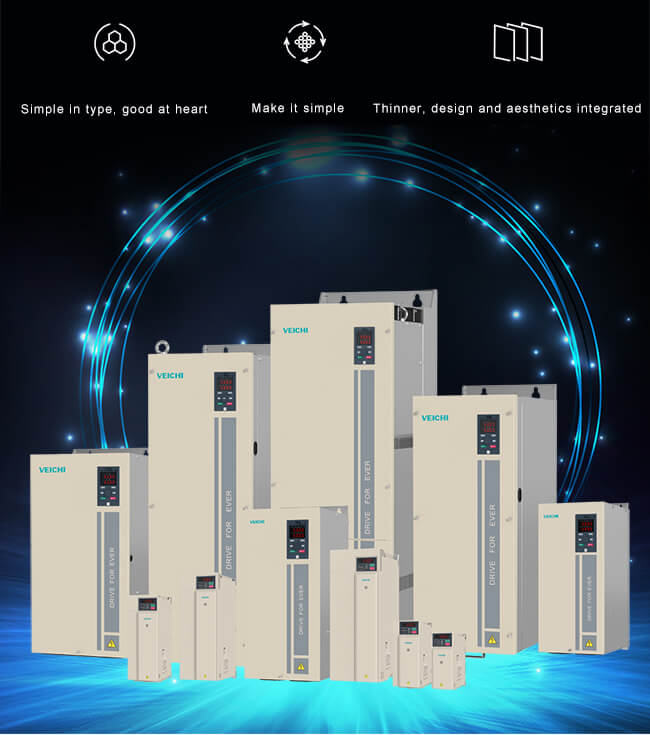

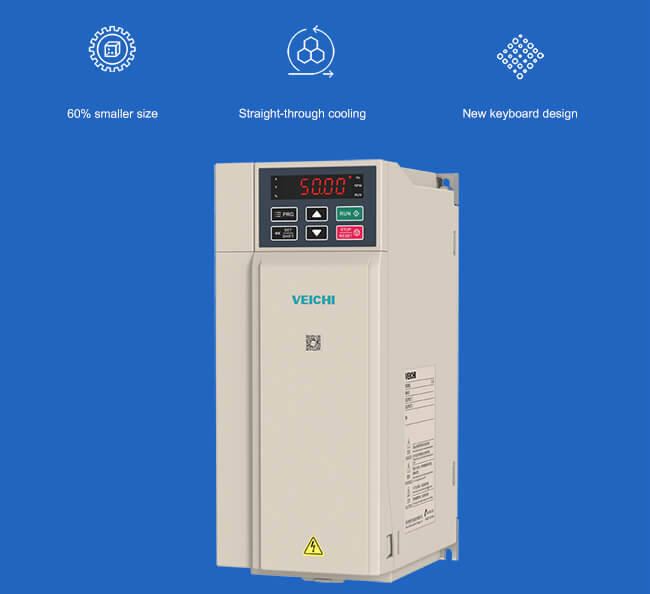

Il nuovo aspetto, design ed estetica sono integrati
1. Il design a corpo stretto a libro riduce il volume fino al 60%.
2. Dissipazione del calore diretta su e giù, è possibile installare più controller fianco a fianco, riducendo notevolmente il volume dell'armadio elettrico.

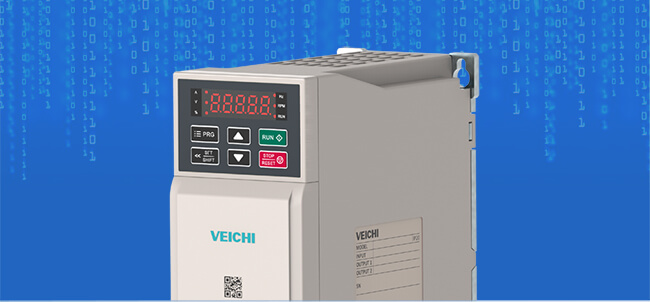

3. Nuovo design della tastiera, aspetto semplice, supporto del display a doppia tastiera.
Semplifica le cose, risparmia più tempo
1. Terminale in stile europeo, cablaggio semplice, miglioramento dell'efficienza.
2. Disposizione dei parametri generali domestici, pulsanti operativi ottimizzati, facile da usare.
3. Il software di debug superiore dedicato VCASoft Ver1.3 può ridurre al minimo il tempo e la difficoltà del debug.
Capacità di espansione tutto in uno, ricco ed eccellente
1. Una varietà di interfacce estese per soddisfare le esigenze di personalizzazione.
2. La scheda di controllo AC310 riserva due schede di estensione esterne per canali ad alta velocità SPI. La scheda di controllo riconosce automaticamente la scheda di espansione e include il gruppo di parametri di impostazione della scheda di espansione.
Azionamento a frequenza variabile ad alte prestazioni serie AC310 - Video sull'azionamento CA
Applicazioni industriali per convertitore di frequenza CA serie AC310
Applicazioni: ventilatori e pompe dell'acqua, compressori d'aria, macchine per trafilatura, macchine per stampaggio a iniezione, mulini a sfere, macchine utensili, lavatrici industriali, impianti di sollevamento e altre industrie e attrezzature.
Specifiche
| Monofase 220V 50/60Hz | 0.75kW - 220kW |
|---|---|
| Trifase 220V 50/60Hz | 0.75kW - 220kW |
| Trifase 380V 50/60Hz | 0.75kW - 1,120kW |
| Voltaggio e frequenza | Monofase: 220 V 50/60 Hz; Trifase: 220 V 50/60 Hz; Trifase 380V 50/60Hz |
|---|---|
| Intervallo di fluttuazione consentito | tasso di squilibrio di tensione: <3%; Frequenza:±5%; tasso di aberrazione: come richiesto dalla norma IEC61800-2 |
| Commutazione della corrente impulsiva | Corrente inferiore a quella nominale |
| Fattore di potenza | ≥0,94 (con induttanza DC) |
| Prestazioni del convertitore di frequenza | ≥96% |
| Tensione di uscita | Uscita alle condizioni nominali: 3 fasi, tensione di ingresso 0 ~, deviazione <5% |
|---|---|
| Gamma di frequenza di uscita | Tipo G: 0 ~ 800 Hz |
| Precisione della frequenza di uscita | Frequenza massima ±0,5% |
| Capacità di sovraccarico | Tipo G: 150% corrente nominale/1 min, 180% corrente nominale/10 s, 200% corrente nominale/0,5 s Tipo P: 120% della corrente nominale/1 min, 140% della corrente nominale/10 s, 150% della corrente nominale/0,5 s |
| Tipo di motore | Motore asincrono trifase; Motore sincrono a magneti permanenti (onda sinusoidale) |
|---|---|
| Modalità di controllo | Controllo V/F, controllo vettoriale ad anello aperto, controllo vettoriale ad anello chiuso |
| Frequenza portante | 1.0～16.0kHz |
| Intervallo di regolazione della velocità | VC senza PG: carico nominale 1:1000 |
| Velocità costante | VC senza PG: ≤2% della velocità sincronizzata nominale; VC con PG: ≤0.05% della velocità sincronizzata nominale |
| Coppia di spunto | VC senza PG: 150% della coppia nominale a 0,5 Hz; VC con PG: 0 Hz, 200% della coppia nominale a 0 Hz |
| Risposta di coppia | VC senza PG: <20ms; VC con PG: <10ms |
| Precisione della frequenza | Impostazione digitale: frequenza massima × ± 0,01%; Impostazione analogica: frequenza massima × ± 0,2% |
| Risoluzione della frequenza | Impostazione digitale: 0,01 Hz; Impostazione analogica: frequenza massima × 0,05 |
| Controllo della coppia | Calcolo dell'impostazione della coppia, limite di velocità in modalità coppia |
|---|---|
| Possibilità di frenatura CC | Frequenza iniziale: 0,00 ~ 50,00 Hz; Tempo di frenata: 0,0 ~ 60,0 s; Corrente di frenatura: 0,0 ~ 150,0% della nominale |
| Coppia aumentata | Aumento automatico della coppia 0,0% ~ 100,0%; Aumento coppia manuale 0,0% ~ 30,0% |
| Curva V/F | Quattro modalità: caratteristica di coppia lineare, curva U/F automatica, caratteristica di riduzione della coppia (potenza da 1,1 a 2,0), curva U/F quadrata |
| Curva di accelerazione/decelerazione | 2 modalità: accelerazione/decelerazione lineare e accelerazione/decelerazione con curva a S. 4 set di ACC/DEC, unità di tempo selezionabile 0,01 s, tempo più lungo: 650,00 s |
| Regolazione automatica della tensione | In caso di fluttuazioni di tensione, la tensione di uscita viene mantenuta automaticamente |
| Funzionamento automatico per risparmiare energia | Ottimizza automaticamente la tensione di uscita in base al carico in modalità di controllo V/F per ottenere un funzionamento a risparmio energetico |
| Tensione di uscita nominale | Utilizzando la funzione di compensazione della tensione di alimentazione, la tensione nominale del motore è del 100%, che può essere impostata dal 50 al 100% (l'uscita non può superare la tensione di ingresso). |
| Limite di corrente automatico | Limita automaticamente la corrente durante il funzionamento per evitare arresti frequenti causati da corrente eccessiva |
| Tensione | Mentre la tensione di alimentazione varia, può mantenere automaticamente una tensione di uscita costante |
| Risparmio energetico automatico | Nella modalità di controllo V/F, a seconda del carico, la tensione di uscita viene ottimizzata automaticamente per risparmiare energia |
| Limite di corrente automatico | Limite automatico di corrente durante il funzionamento per prevenire problemi di interruzione di corrente |
| Spegnimento istantaneo | Funzionamento ininterrotto grazie al monitoraggio della tensione del bus in caso di interruzione temporanea della corrente |
| Funzioni standard | Controllo PID, inseguimento della velocità, riavvio allo spegnimento, frequenza di salto, controllo limite di frequenza superiore/inferiore, funzionamento del programma, multivelocità, RS485, uscita analogica, uscita a impulsi di frequenza |
| Canali di impostazione della frequenza | Impostazione digitale della tastiera, terminale analogico di tensione/corrente AI1, terminale analogico di tensione/corrente AI2, comunicazione e selezione terminale multicanale, combinazione di canali principale e ausiliario, scheda di espansione, supporto interruttore multimodale. |
| Canale di ingresso feedback | Terminale tensione/corrente AI1, terminale tensione/corrente AI12, comunicazione, ingresso impulsi a bassa velocità PUL, scheda di espansione |
| Esegui il comando | Viene fornito il pannello operativo, viene fornito il terminale esterno, viene fornita la comunicazione, viene fornita la scheda di espansione |
| Segnale di ingresso comando | Avvio, arresto, FWD/REV, JOG, multivelocità, arresto libero, reset, selezione tempo ACC/DEC, selezione canale con frequenza impostata, allarme guasto esterno |
| Segnale di uscita esterno | 1 uscita relè, 1 uscita collettore, 1 uscita AO: uscita 0 ~ 10 V o uscita 4 ~ 20 mA |
| Funzione protettiva | Sovratensione, sottotensione, limite di corrente, sovracorrente, sovraccarico, relè termico elettrico, surriscaldamento, sovratensione, protezione dati, protezione alta velocità, protezione mancanza fase ingresso/uscita. |
|---|
| Display a LED | Tastiera integrata: display a tubo digitale a riga singola, monitor 1 quantità dello stato dell'unità Tastiera esterna: display a tubo digitale a doppia riga da 5, monitora 2 quantità di stato dell'unità |
|---|---|
| Copia dei parametri | Può caricare e scaricare le informazioni sul codice funzione del convertitore di frequenza per ottenere una copia rapida dei parametri |
| Monitoraggio dello stato | Frequenza di uscita, frequenza data, corrente di uscita, tensione di ingresso, tensione di uscita, velocità del motore, feedback PID, valore dato PID, temperatura del modulo ecc. Parametri di monitoraggio |
| Allarme errore | Sovratensione, sottotensione, sovracorrente, cortocircuito, mancanza di fase, sovraccarico, surriscaldamento, stallo da sovratensione, limite di corrente o protezione dei dati compromessa, stato guasto corrente, record storico guasti. |
| Luogo di installazione | L'altitudine è inferiore a 1.000 metri e il declassamento è superiore a 1.000 metri. Il declassamento è dell'1% ogni 100 metri. Nessuna condensa, formazione di ghiaccio, pioggia, neve, grandine, ecc., la radiazione solare è inferiore a 700 W/m2, la pressione atmosferica 70~106 kPa. |
|---|---|
| Temperatura e umidità | -10 ～ +50°C, è possibile utilizzare il declassamento sopra i 40°C, la temperatura massima è 60°C (funzionamento a vuoto), 5%~95%RH (senza condensa) |
| Vibrazione | 9~200 Hz, 5,9 m/s2(0,6 g) |
| Temperatura di conservazione | -30～+60℃ |
| Modalità di installazione | Appeso a parete |
| Grado di protezione | IP20 |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
