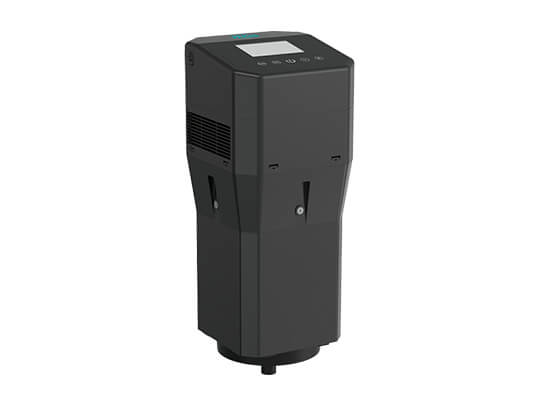

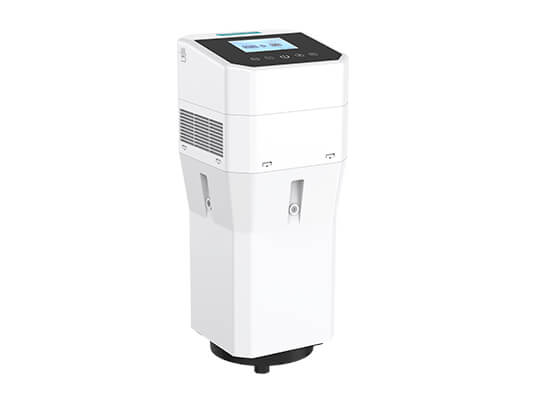

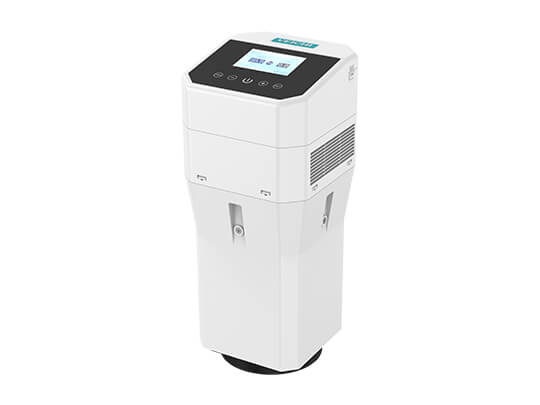

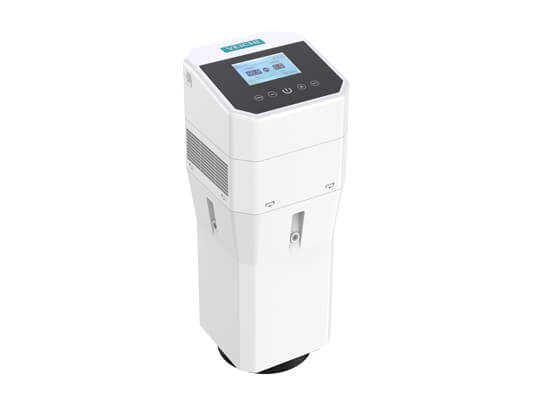

Azionamento intelligente della pompa GS00
- Struttura integrata del motore, installazione e manutenzione convenienti.
- Guida perfettamente una varietà di motori di pompe.
- Efficiente ventola con regolazione della velocità.
- Ampia gamma di applicazioni.
Catalogue
Contatta il supporto

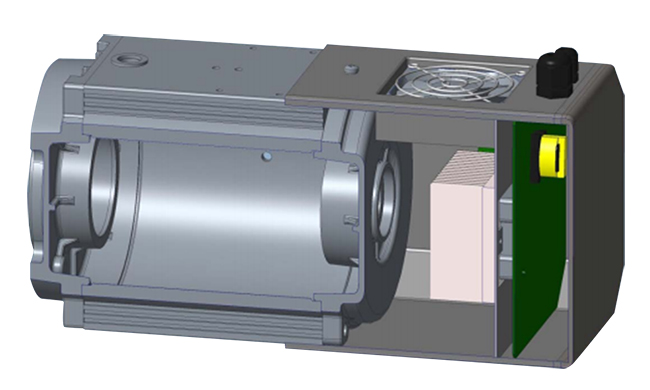

E-mailStruttura integrata con azionamento a motore, installazione e manutenzione convenienti
Il controller avvolge la superficie del motore per ottenere un design veramente integrato. Per l'installazione sono necessarie solo quattro viti; il motore e la ventola dissipano anche il calore per il motore e l'azionamento, riducendo il tasso di guasto della ventola.

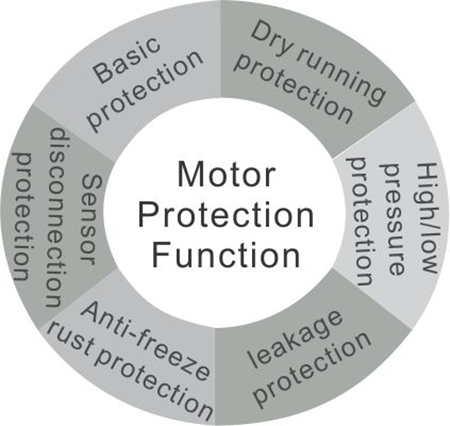

Funzione di protezione del motore
Funzioni di protezione di base di più inverter; Funzione di protezione esclusiva della pompa dell'acqua (protezione dalla mancanza d'acqua, protezione da alta e bassa pressione, protezione da perdite, protezione ricamo antigelo, protezione da disconnessione del sensore)

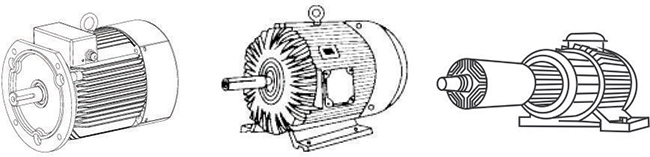

Guida perfettamente una varietà di motori di pompe
Guida perfettamente una varietà di motori per pompe dell'acqua come asincroni, sincroni a magneti permanenti, a riluttanza sincrona, ecc.

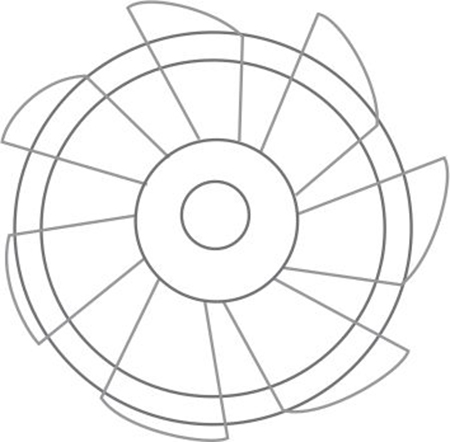

Efficiente ventola con regolazione della velocità
La ventola ad alta efficienza dissipa il motore e l'azionamento contemporaneamente, con un ampio volume d'aria e un basso rumore.

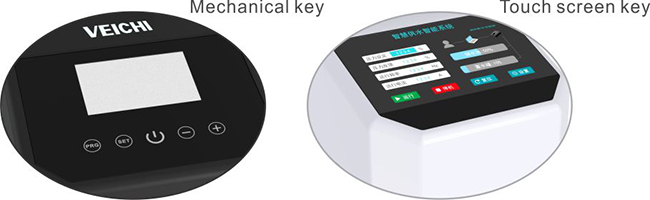

Selezione di tasti multipli
Tasto meccanico, tasto touch screen.

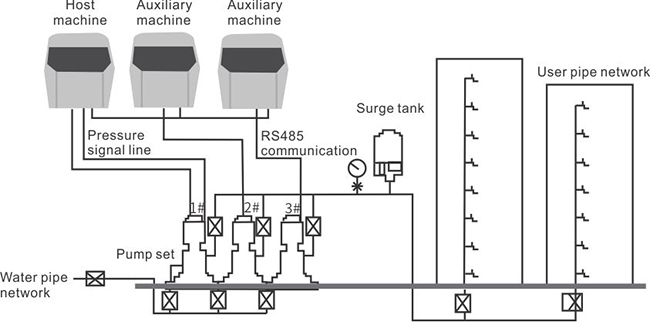

Controllo di pompe multiple
1. La pressione della rete di tubazioni viene rilevata dall'host e inviata alla macchina ausiliaria. Quando la pressione non è sufficiente, la macchina ausiliaria si avvia e funziona secondo la frequenza impostata e la macchina principale esegue la regolazione PID a pressione costante.
2. Le macchine principale e ausiliaria funzionano alternativamente in sequenza a intervalli regolari per realizzare l'uso uniforme della pompa dell'acqua e prolungarne la durata.

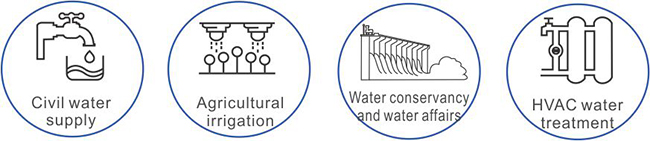

Ampia gamma di applicazioni
Utilizzato in molte occasioni, ad esempio per l'approvvigionamento idrico civile, l'irrigazione agricola, la tutela e gli affari idrici, il trattamento dell'acqua HVAC, ecc.

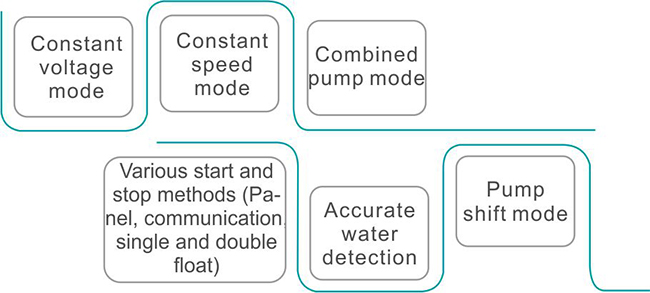

Molteplici funzioni di approvvigionamento idrico
Applicazioni industriali per l'azionamento della pompa intelligente GS00
Applicazioni: acqua residenziale, irrigazione agricola, tutela dell'acqua e questioni idriche, trattamento dell'acqua HVAC.
Specifiche
| Voltaggio, Frequenza | T/S2:Monofase/Trifase 220VAC 50/60Hz T3: Trifase 380VAC 50/60Hz |
|---|---|
| Consenti fluttuazioni | Tasso di squilibrio di tensione: <3%; Frequenza: ±5% Il tasso di distorsione soddisfa i requisiti di IEC61800-2 |
| Livello di potenza | T/S2:0,75kW-2,2kW; T3:0,75kW-11kW; 15 kW o superiore in fase di sviluppo |
| Gamma di frequenze di uscita | 0-600.00Hz |
|---|---|
| Capacità di sovraccarico | Modello T3: corrente nominale 150% per 1 minuto, corrente nominale 180% per 10 secondi, corrente nominale 200% per 0,5 secondi Modello S2: corrente nominale 150% 60 secondi, corrente nominale 180% 10 secondi, corrente nominale 200% 0,5 secondi |
| Modalità di controllo del motore | Nessun controllo V/F PG, nessun controllo vettoriale PG |
|---|---|
| Frequenza portante | 2.0~16.0kHz |
| Funzione standard | Controllo PID, monitoraggio della velocità e riavvio allo spegnimento, salto frequenza, controllo limite superiore e inferiore della frequenza, funzionamento del programma, velocità multipasso, RS485, uscita analogica, uscita a impulsi di frequenza |
|---|---|
| Funzione pompa | Controllo della pressione costante, controllo intelligente della pompa, controllo di più pompe, IOT intelligente |
| Terminali di ingresso | 2 ingressi digitali, 2 ingressi analogici |
| Terminali di uscita | 1 uscita relè, 1 uscita collettore, 2 uscite AO selezionabili come uscita 0~10V o 4~20mA o 4~20mA |
| Comunicazione | 2 RS485 |
| Funzione protettiva | Protezioni di base: sovratensione, sottotensione, limitazione di corrente, sovracorrente, sovraccarico, relè termico elettronico, surriscaldamento, stallo per sovratensione, protezione dati, protezione rapida, protezione perdita di fase in ingresso e in uscita. Protezione speciale della pompa: mancanza d'acqua, alta/bassa pressione, perdite d'acqua, antigelo, disconnessione del sensore |
|---|
| display LCD | Display in lingua inglese, diagramma di funzionamento del sistema |
|---|---|
| Pulsante toccante | Modifica parametri, set di comandi |
| Monitoraggio dello stato | Visualizzazione dello stato di funzionamento del sistema come pressione della pompa, velocità |
| Domanda di informazioni | Periodo di funzionamento, informazioni storiche sui guasti |
| Blocco dei parametri | Blocca i parametri per evitare operazioni errate |
| Password utente | Dopo l'impostazione della password, avrà effetto entro 1 minuto |
| Umidità della temperatura | -10 ~ +50°C, è possibile utilizzare il declassamento sopra i 40°C, la temperatura massima è 60°C (funzionamento a vuoto) |
|---|---|
| Temperatura di conservazione | -30~+60℃ |
| Metodo di installazione | Montato sul motore verticalmente |
| Livello di protezione | IP55/IP65 |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
