Azionamento della minipompa GS10
- Funzione di protezione del motore
- Guida perfettamente una varietà di motori di pompe
- Interfaccia di estensione della porta di rete
- Multiple pump control
Catalogue
Contatta il supporto

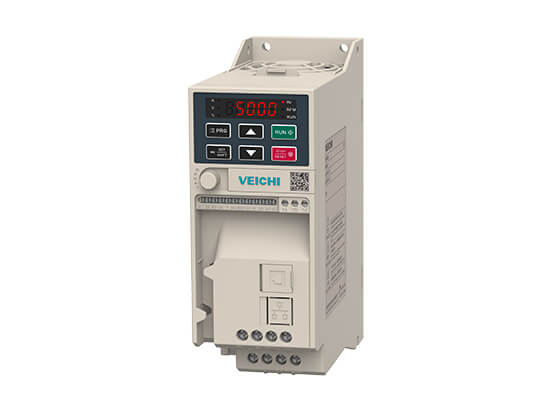

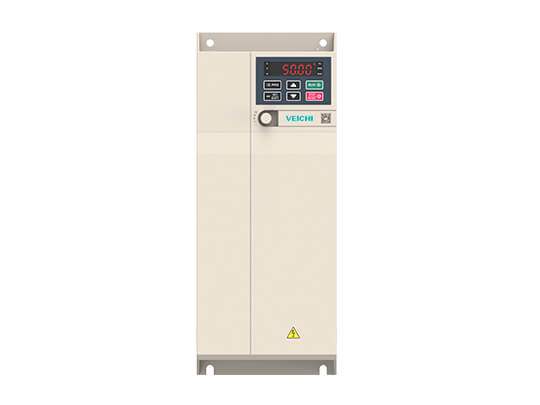

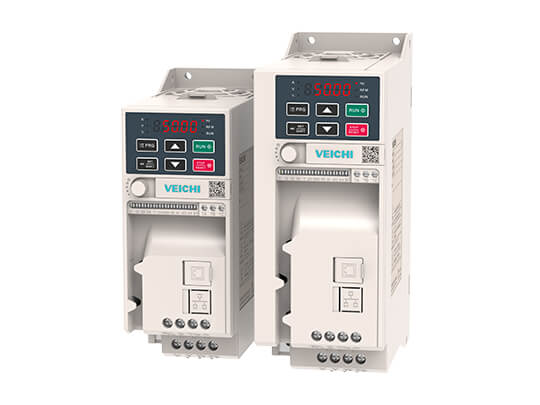

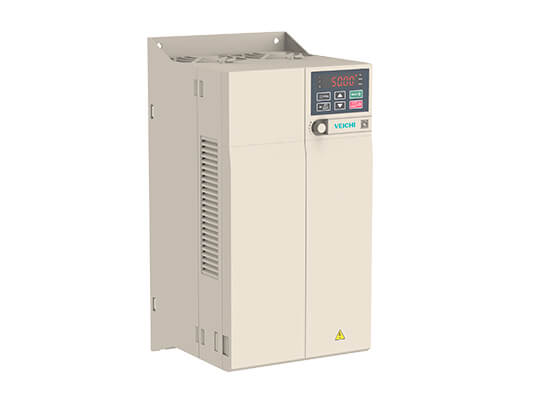

E-mailMini pompa GS10

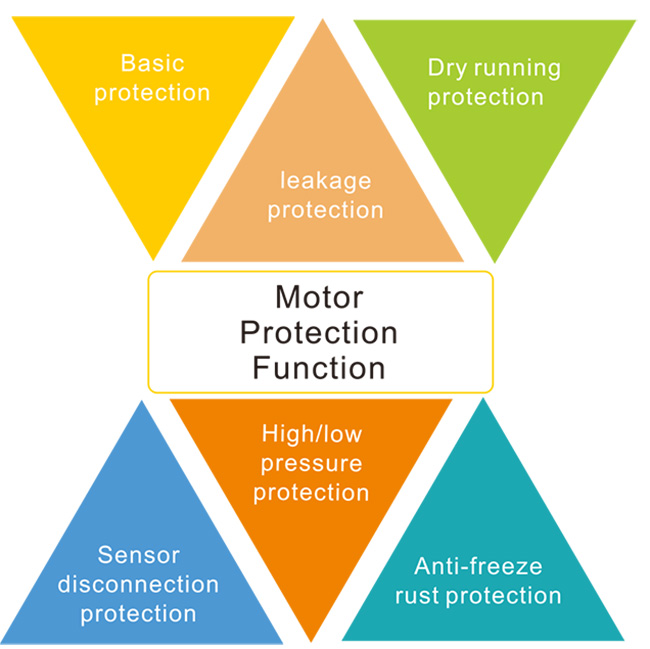

Funzione di protezione del motore
Funzioni di protezione di base multiple dell'inverter; funzione di protezione esclusiva della pompa dell'acqua (protezione dalla mancanza d'acqua, protezione da alta e bassa pressione, protezione dalle perdite, protezione antigelo del ricamo, protezione dalla disconnessione del sensore).

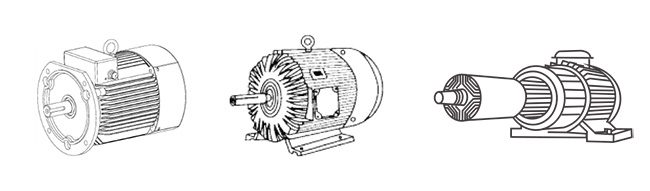

Guida perfettamente una varietà di motori di pompe
Guida perfettamente una varietà di motori per pompe dell'acqua come asincroni, sincroni a magneti permanenti, a riluttanza sincrona, ecc.

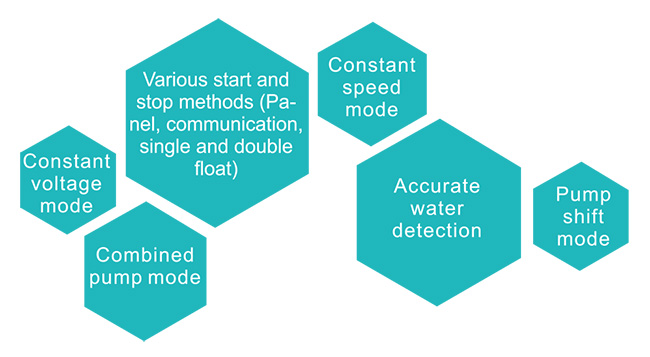

Molteplici funzioni di approvvigionamento idrico

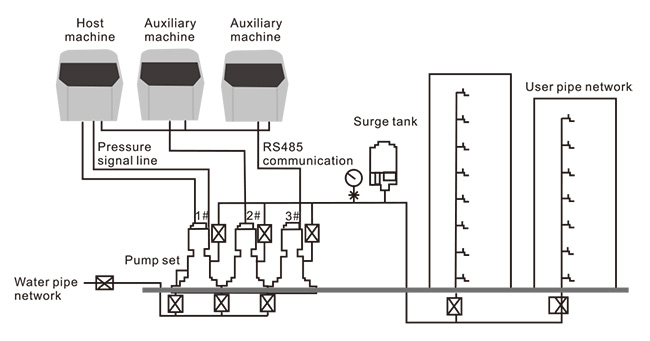

Controllo di pompe multiple
1. La pressione della rete di tubazioni viene rilevata dall'host e inviata alla macchina ausiliaria. Quando la pressione non è sufficiente, la macchina ausiliaria si avvia e funziona in base alla frequenza impostata, mentre la macchina principale esegue la regolazione PID a pressione costante.
2. Le macchine principale e ausiliaria funzionano alternativamente in sequenza a intervalli regolari per realizzare l'uso uniforme della pompa dell'acqua e prolungarne la durata.

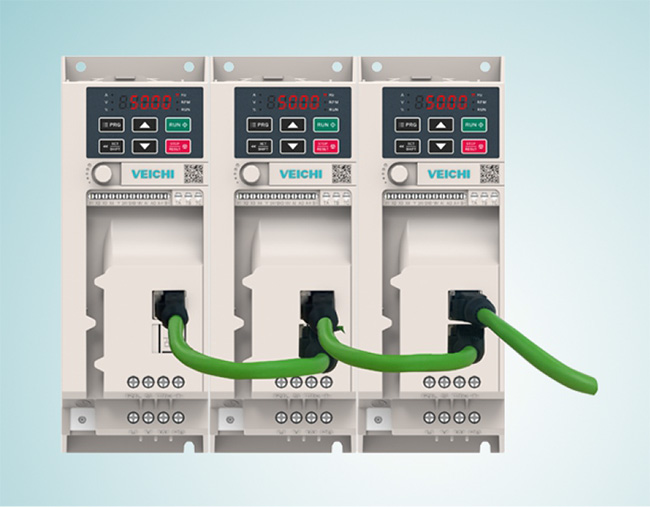

Interfaccia di estensione della porta di rete
Il modello di rete supporta RS485 (standard), che può essere esteso direttamente tramite la porta di rete. I clienti devono solo effettuare una connessione via cavo di rete, comoda e bella.

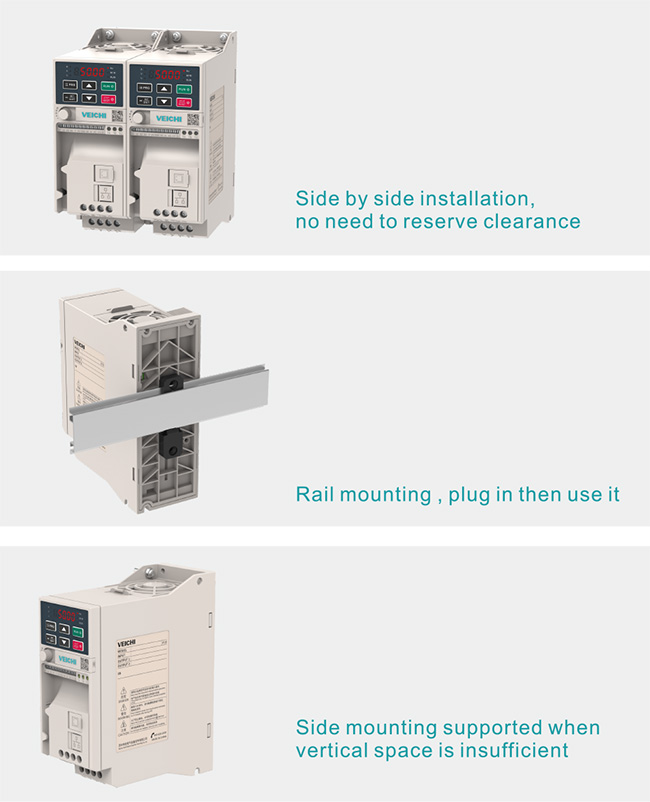

Metodi di installazione
Supporta l'installazione tramite penetrazione (installazione a parete, installazione incorporata): adattamento a vari ambienti di installazione.

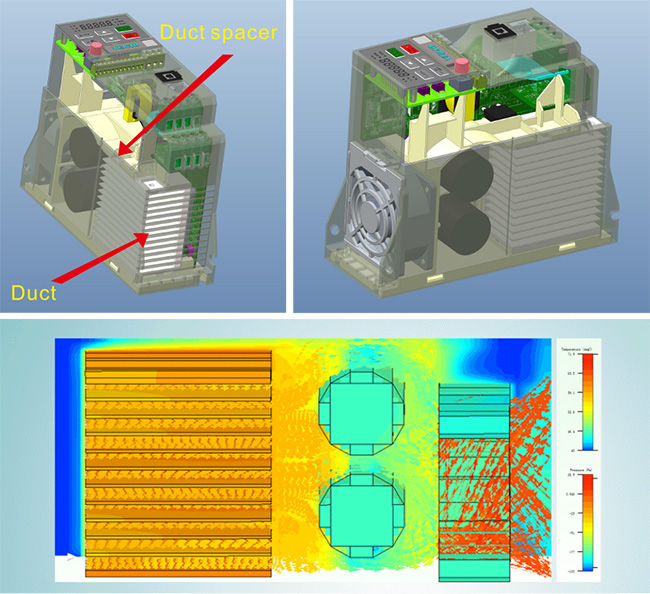

Design protettivo
1. Elevata protezione: condotto dell'aria completamente indipendente, disposizione scientifica all'interno della macchina, aiuta la dissipazione del calore dei dispositivi ad alta potenza e la resistenza alla polvere del dispositivo di rilevamento.
2. Alta temperatura resistenza: design scientifico del condotto dell'aria, che può dissipare rapidamente il calore, basso aumento della temperatura della macchina e nessuna necessità di declassamento a una temperatura ambiente di 50 ℃.
Video sull'azionamento della pompa serie GS
Applicazioni industriali per l'azionamento della minipompa GS10
Applicazioni: acqua residenziale, irrigazione agricola, tutela dell'acqua e questioni idriche, trattamento dell'acqua HVAC.
Specifiche
| Voltaggio, Frequenza | Monofase 220V 50/60Hz; Trifase 220V 50/60Hz; Trifase 380V 50/60Hz |
|---|---|
| Consenti fluttuazioni | Tasso di squilibrio di tensione: <3%; Frequenza: ±5% Il tasso di distorsione soddisfa i requisiti di IEC61800-2 |
| Corrente impulsiva di chiusura | Corrente inferiore a quella nominale |
| Fattore di potenza | ≥0,94 (con reattanza CC) |
| Efficienza dell'inverter | ≥96% |
| Tensione di uscita | Uscita alle condizioni nominali: 3 fasi, da 0 a tensione di ingresso, errore inferiore al 5% |
|---|---|
| Gamma di frequenze di uscita | 0-600.00Hz |
| Precisione della frequenza di uscita | ±0,5% del valore massimo della frequenza |
| Capacità di sovraccarico | Modello T3: corrente nominale 150% per 1 minuto, corrente nominale 180% per 5 secondi, corrente nominale 200% per 0,5 secondi Modello S2: corrente nominale 150% 20 secondi, corrente nominale 180% 0,5 secondi |
| Tipo di motore | PMSM, AM |
|---|---|
| Modalità di controllo del motore | Nessun controllo V/F PG, nessun controllo vettoriale PG |
| Modulazione | Modulazione PWM vettoriale spaziale ottimizzata |
| Frequenza portante | 1.0~16.0kHz |
| Intervallo di controllo della velocità | Nessun controllo vettoriale PG, carico nominale 1:100 |
| Coppia di spunto | Nessun controllo vettoriale PG: coppia nominale 150% a 0,5 Hz |
| Risposta di coppia | Nessun controllo vettoriale PG: <20ms |
| Precisione della frequenza | Impostazione digitale: frequenza massima × ± 0,01%; impostazione analogica: frequenza massima × ± 0,2% |
| Risoluzione della frequenza | Impostazione digitale: 0,01 Hz; Impostazione analogica: frequenza massima × 0,05% |
| Controllo della coppia | Calcolo dell'impostazione della coppia, limite di velocità in modalità coppia |
|---|---|
| Capacità di frenatura CC | Frequenza iniziale: 0,00~50,00 Hz Tempo di frenata: 0,0 ~ 60,0 s Corrente di frenatura: 0,0~150,0% corrente nominale |
| Aumento di coppia | Aumento automatico della coppia 0,0%~100,0% Aumento della coppia manuale 0,0% ~ 30,0% |
| Curva V/F | Quattro modalità: curva caratteristica di coppia lineare, curva V/F autoimpostata, curva caratteristica di riduzione della coppia (potenza da 1,1 a 2,0), curva V/F quadrata |
| acc. / Dieci. curve | Due modi: accelerazione e decelerazione lineare, accelerazione e decelerazione della curva a S Quattro serie di tempi di accelerazione e decelerazione, l'unità di tempo è 0,01 s, la più lunga è 650,00 s |
| Tensione di uscita nominale | Utilizzando la funzione di compensazione della tensione di alimentazione, la tensione nominale del motore è del 100%, che può essere impostata nell'intervallo compreso tra 50 e 100% (l'uscita non può superare la tensione di ingresso) |
| Regolazione automatica della tensione | Mantiene automaticamente costante la tensione di uscita quando la tensione di rete fluttua |
| Funzionamento automatico di risparmio energetico | Ottimizza automaticamente la tensione di uscita in base al carico in modalità di controllo V/F per ottenere un funzionamento a risparmio energetico |
| Limitazione automatica della corrente | Limita automaticamente la corrente durante il funzionamento per evitare frequenti interventi per guasto da sovracorrente |
| Gestione dello spegnimento istantaneo | Funzionamento ininterrotto grazie al controllo della tensione del bus in caso di perdita di potenza istantanea |
| Funzione standard | Controllo PID, tracciamento della velocità e riavvio allo spegnimento, salto frequenza, controllo limite superiore e inferiore della frequenza, funzionamento del programma, velocità multipasso, RS485, uscita analogica, uscita a impulsi di frequenza. |
| Canale di impostazione della frequenza | L'impostazione digitale della tastiera, il potenziometro della tastiera, il terminale analogico di tensione/corrente AI, l'impostazione della comunicazione e la selezione del terminale multicanale, la combinazione del canale principale e ausiliario, possono essere commutati in vari modi. |
| Canale di ingresso feedback | Potenziometro da tastiera, terminale tensione/corrente AI, riferimento di comunicazione, ingresso impulsi X4/PUL |
| Esegui il canale di comando | Riferimento pannello operativo, riferimento terminale esterno, riferimento comunicazione |
| Segnale di comando in ingresso | Avvio, arresto, avanti e indietro, jog, multivelocità, arresto libero, reset, selezione del tempo di accelerazione/decelerazione, selezione del canale di impostazione della frequenza, allarme di guasto esterno |
| Segnale di uscita esterno | 1 uscita relè, 1 uscita collettore, 1 uscita AO selezionabile come uscita 0~10 V o 4~20 mA o 4~20 mA |
| Funzione protettiva | Sovratensione, sottotensione, limitazione di corrente, sovracorrente, sovraccarico, relè termico elettronico, surriscaldamento, stallo da sovratensione, protezione dati, protezione rapida, protezione perdita di fase in ingresso e in uscita. |
|---|
| display LCD | Display a 5 cifre a riga singola: 1 visualizzazione della quantità dello stato dell'inverter Display digitale a tubo a doppia riga a 5 cifre: display della quantità dello stato di 2 inverter |
|---|---|
| Copia dei parametri | Carica e scarica le informazioni sul codice funzione dell'inverter per la copia rapida dei parametri |
| Monitoraggio dello stato | Tutti i parametri del gruppo di parametri di monitoraggio come frequenza di uscita, frequenza data, corrente di uscita, tensione di ingresso, tensione di uscita, velocità del motore, quantità di feedback PID, quantità data PID, temperatura del modulo, ecc. |
| Allarme errore | Sovratensione, sottotensione, sovracorrente, cortocircuito, perdita di fase, sovraccarico, surriscaldamento, stallo da sovratensione, limite di corrente, danno alla protezione dei dati, funzionamento con guasto di corrente, guasto storico. |
| Luogo di installazione | L'altitudine è inferiore a 1.000 metri e il declassamento è superiore a 1.000 metri. Il declassamento è dell'1% ogni 100 metri Nessuna condensa, ghiaccio, pioggia, neve, espettorato, ecc., la radiazione solare è inferiore a 700 W/m2, pressione atmosferica 70 ~ 106 kPa |
|---|---|
| Umidità della temperatura | -10 ~ +50°C, è possibile utilizzare il declassamento sopra i 40°C, la temperatura massima è 60°C (funzionamento a vuoto) Dal 5% al 95% di umidità relativa (senza condensa) |
| Vibrazione | Da 9 a 200 Hz, 5,9 m/s2 (0,6 g) |
| Temperatura di conservazione | -30~+60℃ |
| Metodo di installazione | Armadio a muro |
| Livello di protezione | IP20 |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
Downloads
| Nome file | Tipo | Lingua | Tipo di file | Aggiorna | Scarica |
|---|---|---|---|---|---|
| Catalogo Smart Pump Drive V1.0 | Catalog | Inglese | 2024-04-16 | 36.67MB |
