Macchina per la produzione di sabbia Soluzione

Composizione della macchina per la produzione della sabbia

Le attrezzature per la produzione della sabbia sono solitamente costituite da alimentatore vibrante, frantumatore, macchina per la produzione della sabbia, vaglio vibrante, macchina per sabbia fine, meccanismo di trasmissione a cinghia, sistema di controllo della trasmissione elettrica, sistema di circolazione dell'acqua e altri collegamenti.

Principio di funzionamento della macchina per il controllo della sabbia

I pezzi di pietra di grandi dimensioni vengono immessi uniformemente nel frantoio a mascelle dall'alimentatore vibrante attraverso il silo per la frantumazione grossolana. La pietra grossolanamente frantumata viene inviata al frantumatore a urto per un'ulteriore frantumazione attraverso il vibrovaglio. Le pietre finemente frantumate vengono inviate ad un vibrovaglio tramite un nastro trasportatore per la vagliatura e vengono eliminati diversi tipi di pietre. Le pietre che soddisfano i requisiti vengono inviate alla macchina per sabbia fine tramite il nastro trasportatore. Le pietre che non soddisfano i requisiti granulometrici vengono restituite al frantoio a urto tramite il nastro trasportatore per essere nuovamente frantumate per formare un circuito chiuso a cicli multipli. La regolazione della velocità a frequenza variabile può produrre particelle di diverse dimensioni.

Difetti delle tradizionali macchine per la produzione della sabbia

I tradizionali sistemi di controllo della trazione elettrica utilizzano l'avvio step-down e presentano i seguenti difetti.

(1) L'impatto meccanico durante l'avvio è elevato, il che accelera la durata delle apparecchiature meccaniche e delle cinghie. L'istante di avvio simultaneo influisce notevolmente sul normale utilizzo di altre apparecchiature elettriche.
(2) Il sistema non è regolabile in velocità e non può essere regolato in modo flessibile con il meccanismo di alimentazione e l'effettiva situazione di produzione.< br />(3) Se il frantoio è bloccato o il motore è fuori fase, il motore non può essere protetto in tempo e il motore si danneggia facilmente.

Vantaggi della serie VEICHI AC310 sulle macchine per la produzione della sabbia

Gli inverter della serie AC310 possono azionare normali motori asincroni, motori sincroni e motori sincroni a riluttanza, realizzando il controllo di azionamento di azionamenti elettrici che supportano vari carichi, in modo che possano adattarsi a vari campi di azionamento diversi. I suoi algoritmi di controllo vettoriale si basano sugli attuali algoritmi della teoria del controllo vettoriale leader a livello internazionale e completano ulteriormente il modello del motore attraverso algoritmi software. Un nuovissimo osservatore del flusso magnetico viene utilizzato per ottenere una sensibilità inferiore dei parametri del motore, ottenendo così un controllo accurato del disaccoppiamento della corrente. Garantisce elevata reattività e controllo della velocità e della coppia ad alta precisione nel controllo vettoriale ad alte prestazioni dei diversi motori sopra menzionati.

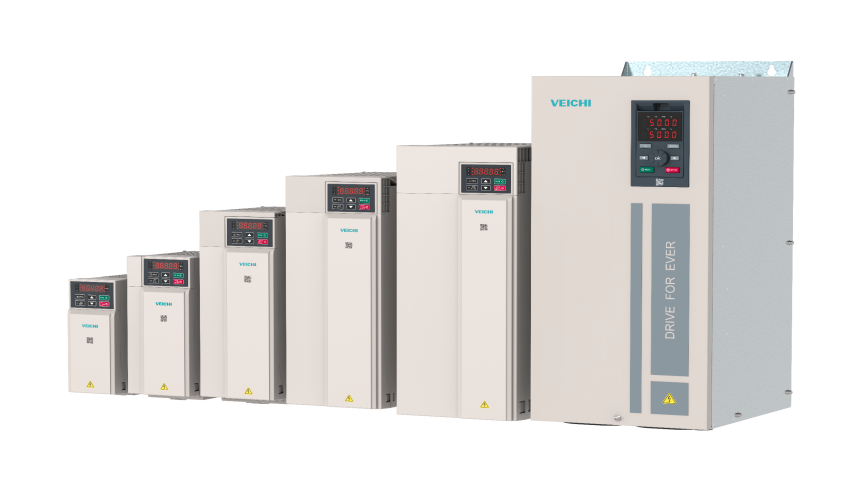

Inverter serie AC310

Rispetto ai metodi di guida tradizionali, presenta i seguenti vantaggi:

(1) Avvio regolare e coppia di avvio elevata, tra cui 0,5 HZ può raggiungere il 150% della coppia nominale senza controllo vettoriale PG e il 200% della coppia può essere raggiunto con il vettore PG ad alte prestazioni. Può garantire bassa frequenza e coppia elevata.
(2) Per il frantoio a mascelle, a causa dell'alimentazione irregolare, si verifica un improvviso cambiamento di carico quando l'inverter fa funzionare il motore. In questo momento, verrà generata una grande corrente di spunto e il nostro inverter ha una forte funzione di soppressione della sovracorrente per garantire che non si fermi durante il funzionamento.

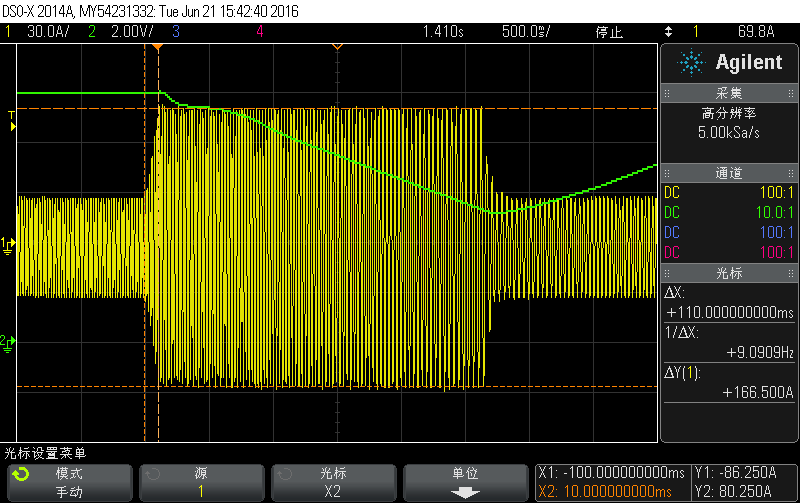

Funzione di soppressione della sovracorrente

(3) Per il frantoio a doppio motore con azionamento coassiale, il nostro software dispone di una funzione di bilanciamento della potenza integrata, che può distribuire uniformemente il carico su ciascun motore. L'avvio e l'arresto sono fluidi e le prestazioni sono superiori.
(4) L'inverter presenta i propri guasti come sovraccarico dell'inverter, sovracorrente, sottotensione, perdita di fase e sovraccarico del motore, che possono garantire il funzionamento affidabile e stabile di la linea di produzione della sabbia.

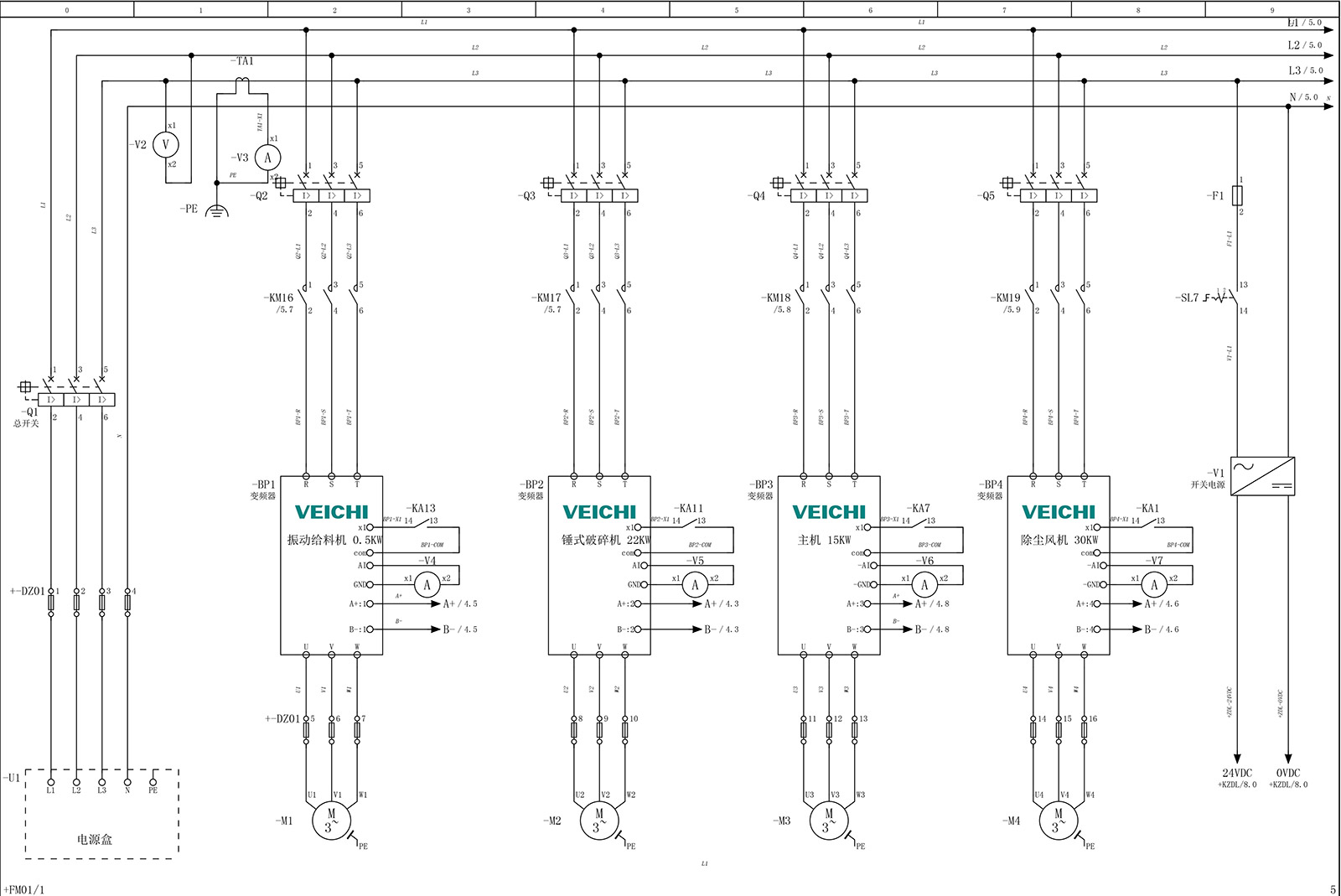

Schema del circuito di controllo principale del convertitore di frequenza

Schema del circuito di controllo principale del convertitore di frequenza

Impostazioni dei parametri correlati

1) Modalità di controllo motore F01.00 impostazione 1 controllo vettoriale ad anello aperto;
2) Canale di comando di marcia F01.01 impostazione 1 controllo terminale;
3) Canale di riferimento di frequenza F01.02 impostazione 2 analogico riferimento;
4) Gruppo parametri motore F2 Imposta i parametri rilevanti sulla targa del motore per l'autotuning;
5) Il tempo di accelerazione/decelerazione viene regolato in base alla situazione reale;

Riepilogo

L'inverter serie AC310 dello schema di controllo dell'azionamento VEICHI presenta evidenti vantaggi applicativi nelle macchine per la produzione della sabbia e può garantire in modo affidabile e stabile il funzionamento delle linee di produzione della sabbia. In conformità con i valori di essere incentrati sul cliente e orientati allo sviluppo delle persone, VEICHI continua a innovare e progredire, tenendo il passo con i tempi e fornendo continuamente ai clienti le migliori soluzioni di azionamento elettrico.
