Applicazione del servosistema VEICHI in verticale

L'introduzione della confezionatrice verticale

Con lo sviluppo dei tempi, ora siamo circondati da una varietà di borse, piene di una varietà di cibi e di necessità quotidiane, come pane, caffè solubile, caramelle, salse e così via. Il  La confezionatrice verticale OF VEICHI viene utilizzata per confezionare polveri, granulati e salse.

Le macchine confezionatrici verticali comuni sono disponibili nella versione a trazione orizzontale, a trazione posteriore e continua. Questo sistema viene utilizzato per l'imballaggio verticale a trazione orizzontale. La confezionatrice verticale è generalmente divisa in tre parti: 1. la parte di tranciatura, 2. la parte di rilascio del film, 3. la parte di confezionamento. Ciò che intendiamo per cross e back pull è la differenza nella parte di confezionamento. La parte di chiusura è dotata di: 1. pesatura a vite, 2. misurino rotante, 3. pesatura combinata e 4. pompa per liquidi.

L'introduzione al sistema

Questo sistema utilizza il controller di movimento ad alte prestazioni V5-MC104 di VEICHI come meccanismo di controllo, servo ad alte prestazioni VEICHI 750W serie SD700 come potenza della pellicola e potenza della vite, touch screen VI10-070S come interazione uomo-computer . Inoltre, sono presenti quattro moduli di controllo della temperatura per controllare la temperatura del relè a stato solido per controllare la tenuta orizzontale e la tenuta centrale. Nella modalità colore standard, la velocità del sacchetto può arrivare fino a 80 pacchi/min sotto i 130 mm e la precisione è controllata entro ±1 mm in condizioni di spostamento. Nella modalità di produzione a lunghezza fissa, la lunghezza del sacchetto inferiore a 130 mm può raggiungere 100 pacchi/min e la precisione è controllata entro ±0,5 mm in condizioni di alta velocità e spostamento.

Il programma di sistema

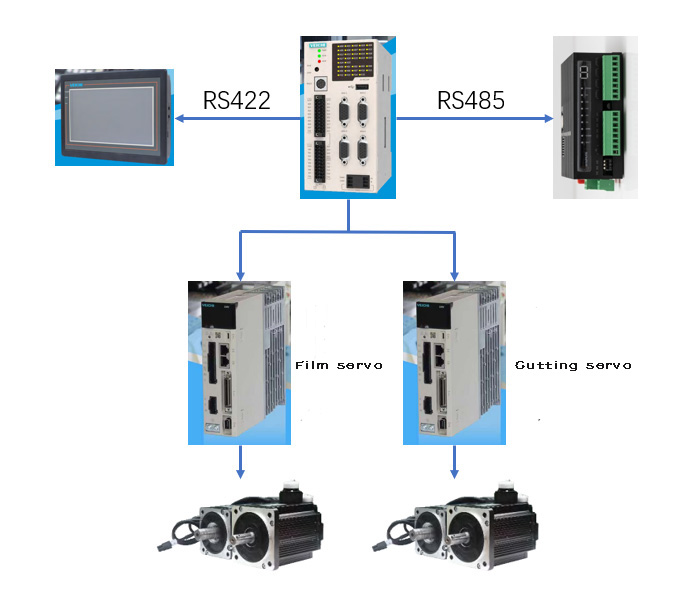

1. I prodotti VEICHI e i componenti hardware applicati dal sistema sono i seguenti:

I prodotti VEICHI e i componenti hardware applicati dal sistema

2.  Il programma è implementato

1) Utilizzando il controller di movimento ad alte prestazioni VEICHI V5-MC104 come controllo superiore, controllo preciso del punto IO e del servo della pellicola e del servo di alimentazione.
2) Il controller V5 e il modulo di controllo della temperatura utilizzano Comunicazione RS485 per realizzare il controllo del riscaldamento della tenuta centrale e orizzontale e il controllo della temperatura.
3) Il controller V5 e il touch screen utilizzano RS422 per la comunicazione e l'utente regola e visualizza vari parametri in tempo reale sul touch screen .

Vantaggi del sistema

1. L'intera macchina adotta il controller di movimento V5 di VEICHI, che ha un'impostazione unica ad alta velocità a 4 assi. La frequenza di impulso in uscita più alta è 3MHZ, che soddisfa il controllo della frequenza di impulso ultraelevata. IO utilizza morsettiere plug-in per un cablaggio più semplice e più pulito. Ha un collegamento standard dell'albero con il servo, eliminando la necessità di ulteriori collegamenti elettrici, risparmiando tempo e fatica.
2. L'interfaccia uomo-macchina HMI ha il controllo centralizzato di tutti i parametri operativi e prestazioni stabili. L'interfaccia può realizzare la commutazione della lingua, il blocco degli arretrati, l'interfaccia segreta e altre funzioni.
3. Controlla il modulo di controllo della temperatura tramite la comunicazione RS485 per monitorare e regolare la temperatura corrente in tempo reale.
4. Il sistema calcola in modo intelligente la velocità specificata e la velocità effettiva e implementa la regolazione della velocità in tempo reale.
5. Il sistema è dotato di funzione di riempimento gratuito, i clienti possono impostare liberamente qualsiasi combinazione di riempimento vuoto.
6. Produzione in tempo reale, migliore controllo dell'avanzamento della produzione.
7. Parametri di fabbrica aperti per consentire ai clienti di regolare il coordinamento delle azioni tra le agenzie in tempo reale.
8. Implementando la memorizzazione e la lettura delle ricette nel controller, l'operazione è più intelligente e semplice.
9. Il funzionamento ad alta velocità è stabile e l'errore di commutazione della velocità è controllato a ±1 mm.

Riepilogo

La confezionatrice verticale orizzontale di VEICHI presenta i vantaggi di alta efficienza, basso errore ed elevata stabilità. Il sistema è facile da utilizzare, i parametri sono facili da comprendere, facili da monitorare e regolare e vengono aperti alcuni parametri di fabbrica per la regolazione fine. Il sistema è in grado di soddisfare i requisiti di processo e di precisione della maggior parte dei materiali. Migliora notevolmente l'efficienza garantendo morbidezza e precisione dell'azione. Soddisfa notevolmente i requisiti prestazionali del cliente per l'imballaggio verticale.
