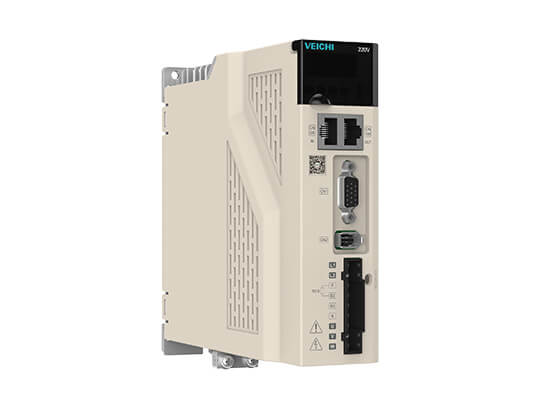

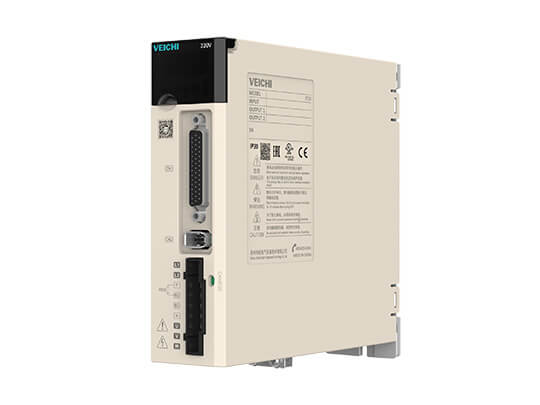

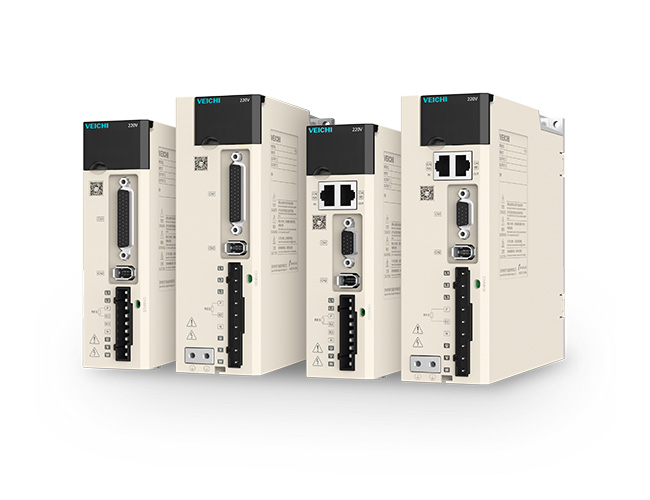

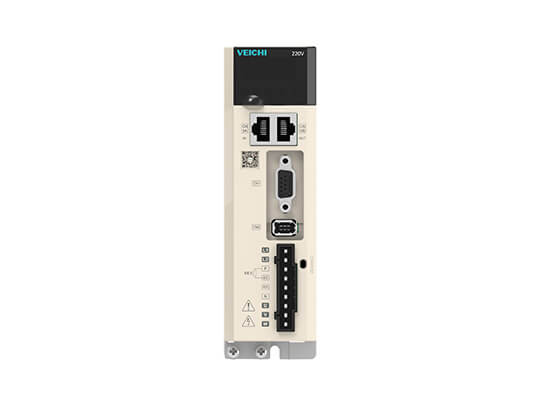

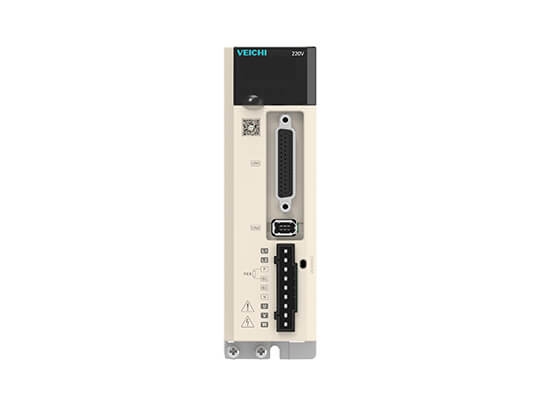

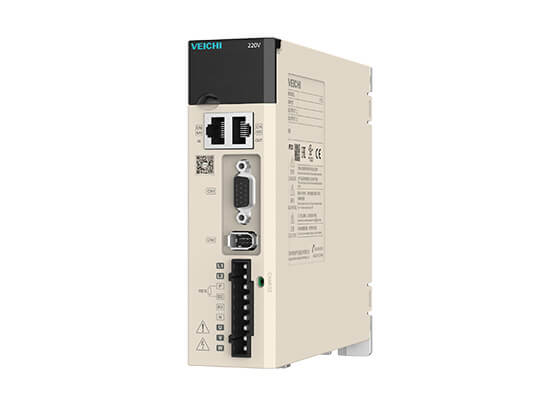

Servoazionamento ad alte prestazioni serie SD780
- Prestazioni più intelligenti: impostazione e debug semplici, autoregolazione e regolazione
- Design migliore: hardware aggiornato, struttura compattata
- Maggiore protezione: maggiore schermatura contro le interferenze; Aggiunta STO, funzione di sicurezza secondo SIL3
- Comunicazioni multiple: CANopen, EtherCAT, RS485, Micro USB disponibili sul bus di comunicazione
- Ammesso in tutto il mondo: certificazioni CE, EAC, UL ottenute
Catalogue
Contatta il supporto
E-mailIntroduzione al prodotto
I servoazionamenti della serie VEICHI SD780 sono prodotti ad alte prestazioni, alta affidabilità, alta qualità ed economici per soddisfare una varietà di ambienti industriali e applicazioni di sistema critiche e ottenere la perfetta combinazione di servo e programma.
Certificazione UL standard internazionale
Certificazione UL standard internazionale, applicabile a tutti i paesi con requisiti di certificazione UL in tutto il mondo.

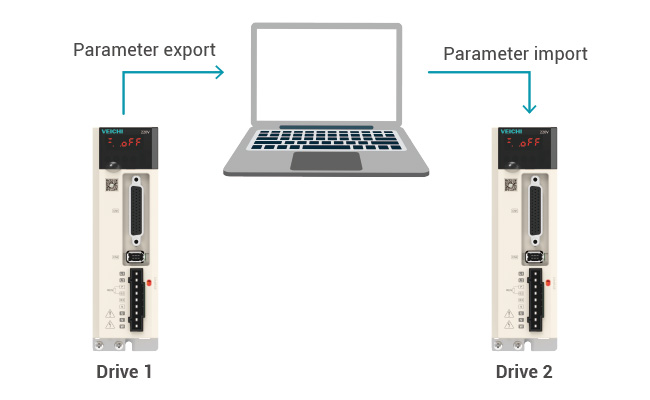

Copia dei dati e Trasferimento
Il software di debug ha la funzione di copiare i parametri dell'azionamento, eliminando la noiosa operazione di impostazione dei parametri dello stesso modello.

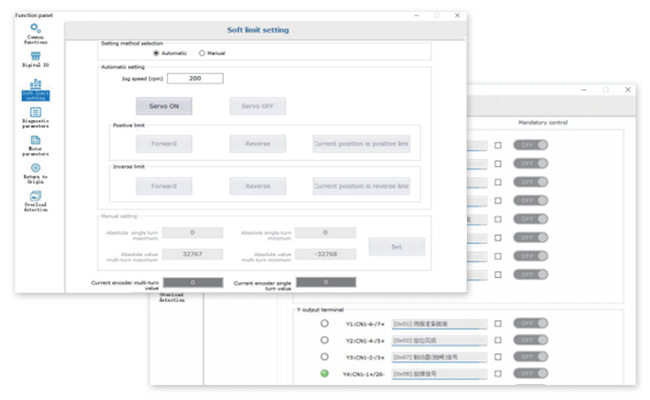

Pannello di debug semplificato
Autoregolazione per diverse applicazioni
1. Trattare diversamente in base alle diverse strutture meccaniche.
2. Completa l'impostazione intelligente di vari parametri di loop complessi.
3. Impostazione automatica in base alle condizioni meccaniche, non è richiesta alcuna impostazione manuale.
4. Il tempo di impostazione della posizione più veloce è fino a 10 ms.

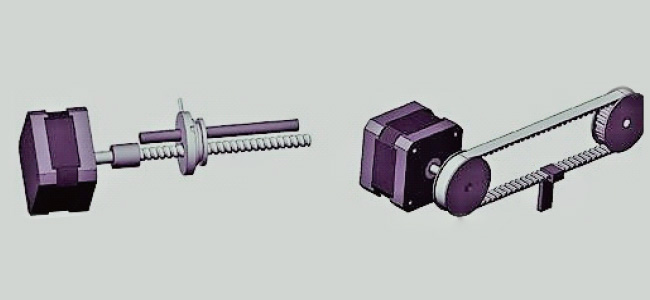

Le strutture meccaniche come viti di comando, cinghie di distribuzione e corpi rigidi vengono trattate in modo diverso
Funzione STO
Funzione di disattivazione della coppia di sicurezza SIL3 standard, adatta per nuove energie, batterie al litio, apparecchiature fotovoltaiche e altri settori. Fornisci maggiore sicurezza agli utenti dei dispositivi.

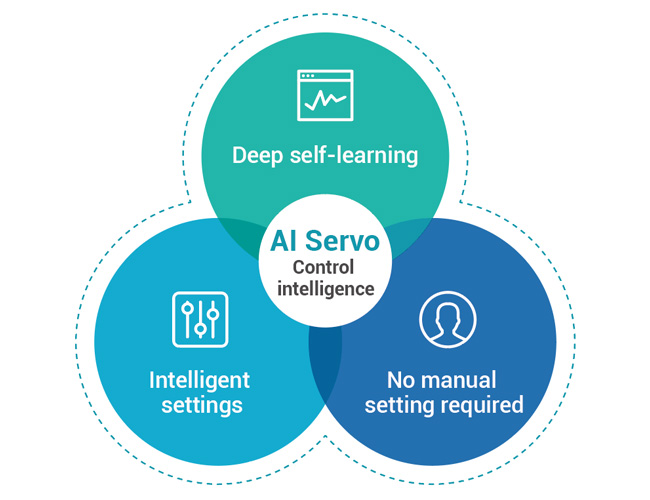

Impostazioni intelligenti

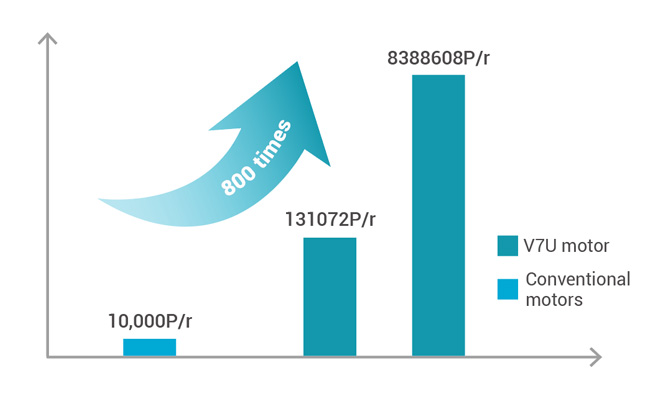

Compatibile con codificatori assoluti a 17 bit/23 bit
Con l'encoder assoluto, la posizione viene ricordata quando l'alimentazione viene spenta.
La durata della batteria è di oltre 3 anni.
Encoder con diverse risoluzioni per soddisfare diverse opzioni di applicazione.

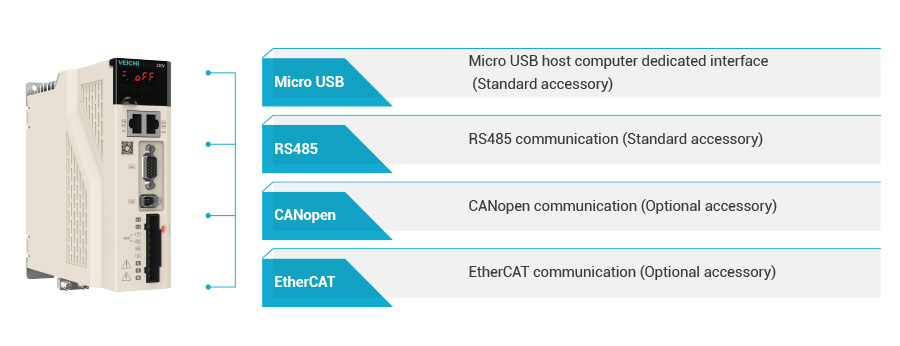

Potente funzione di comunicazione bus

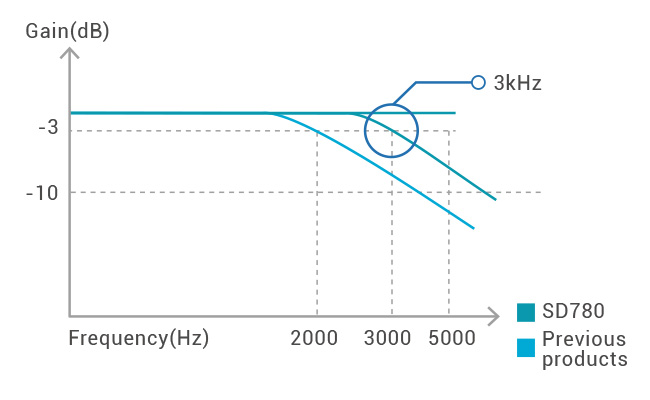

Prestazioni elevate come sempre

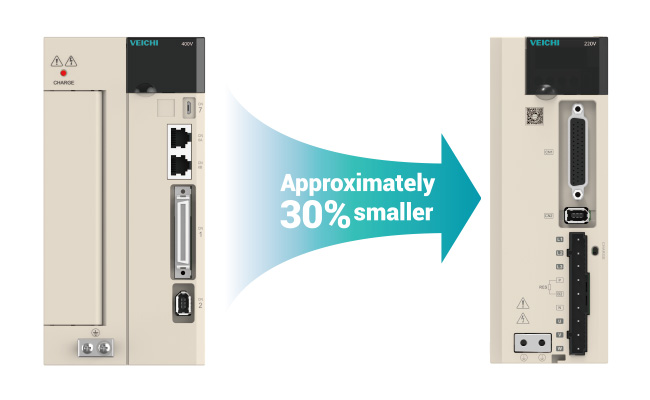

Hardware aggiornato, struttura compattata
Miglioramenti hardware e struttura, le dimensioni del modello 5R5 sono ridotte del 30%.
Il servo serie SD780 è compatibile con il motore serie V7U
Video del servosistema ad alte prestazioni serie SD780
Applicazioni industriali per il servosistema ad alte prestazioni serie SD780
Applicazioni: apparecchiature di produzione elettronica, apparecchiature di controllo numerico, macchine per l'imballaggio, macchine da stampa, macchine tessili, macchine per la plastica e apparecchiature per il vetro, apparecchiature di prova, ecc.
Specifiche
| Feedback dell'encoder | Encoder seriale: encoder a valore assoluto |
|---|
| Temperatura di esercizio | 0°C~55°C (55°C~60°C possono essere utilizzati dopo il declassamento) |
|---|---|
| Temperatura di conservazione | -20℃~ 65℃ |
| Temperatura di esercizio | Sotto il 95% di umidità relativa (senza congelamento e condensa) |
| Temperatura di conservazione | Sotto il 95% di umidità relativa (senza congelamento e condensa) |
| Resistenza agli urti | 4.9m/s |
| Forza d'impatto | 19.6m/s |
| Classe di protezione | IP20 |
| Altitudine | Meno di 1000 m (1000-2000 m, è necessario ridurre il valore nominale prima dell'uso) |
| Altro | Nessuna interferenza elettrostatica, forte campo elettrico, forte campo magnetico, radiazioni, ecc. |
| Intervallo di controllo della velocità | 1: 5000 (il limite inferiore nell'intervallo di controllo della velocità è il valore a condizione che il carico della coppia nominale non si fermi) |
|---|---|
| Volatilità della velocità | Fluttuazione del carico: ±0,01% o meno della velocità nominale (fluttuazione del carico: 0%~100%) Fluttuazione di tensione: 0% della velocità nominale (fluttuazione di tensione: ±10%) Fluttuazione della temperatura: ±0,01% o meno della velocità nominale (fluttuazione della temperatura: 25℃±25℃) |
| Precisione del controllo della coppia | ±1% (riproducibilità) |
|---|---|
| Impostazione dell'ora di avvio graduale | 0s~10s (accelerazione e decelerazione possono essere impostate separatamente) |
| Compensazione anticipata | 0%~100% |
|---|---|
| Impulso di comando | Forma dell'impulso di comando: include "impulso + direzione", "sequenza di impulsi CW + antiorario", "impulso in quadratura di fase A, B" tre forme di comando Modulo di input: Azionamento lineare, collettore aperto Frequenza di ingresso massima: ingresso differenziale: alta velocità max 4 Mpps; Collettore aperto: massimo 200 Kpps |
| Certificazione | CE,EAC,UL |
| 485 | Standard |
|---|---|
| EtherCAT | Opzionale |
| CAN | Opzionale |
| USB | Computer host, configurazione standard, in linea con le specifiche USB 2.0 (12Mpps) |
| Funzione di visualizzazione | CARICA, LED a 8 segmenti*5 cifre |
|---|
| Funzione operatore pannello | Interruttore a pulsante*4 |
|---|
| Rigenerazione | La funzione può essere integrata/esterna |
|---|
| Funzione di visualizzazione | Sovracorrente, sovratensione, sottotensione, sovraccarico, guasto di rigenerazione, disconnessione dell'encoder, protezione da oltrecorsa, ecc. |
|---|
| Accessibilità | Regolazione del guadagno, registrazione degli allarmi, funzionamento JOG, ecc. |
|---|
| Uscita a divisione di frequenza degli impulsi dell'encoder | Fase A, Fase B, Fase C: Uscita motore lineare, numero di impulsi a frequenza divisa: 35~32767 |
|---|
Downloads
| Nome file | Tipo | Lingua | Tipo di file | Aggiorna | Scarica |
|---|---|---|---|---|---|
| ServoSelector V1.0.6 (Semplificato per SD780)-EN | Software | Inglese | ZIP | 2024-04-16 | 662KB |
| Software di selezione dei servi v1.3 | Software | English | ZIP | 2024-04-16 | 587KB |
| Soluzione per l'industria delle macchine utensili | Catalog | Inglese | 2024-04-16 | 10MB | |
| Serie SD700&710&780 Servo Soft V2.4-EN | Software | Inglese | ZIP | 2024-04-16 | 51.8MB |
| UL del servoazionamento SD780 | Certificate | Inglese | 2024-04-16 | 492.23 KB | |
| Manuale utente del servoazionamento serie SD780 V1.0 | Manual | Inglese | 2024-04-16 | 17.0MB | |
| Selezione servo V1.0.8 | Software | Inglese | ZIP | 2024-04-16 | 652KB |
