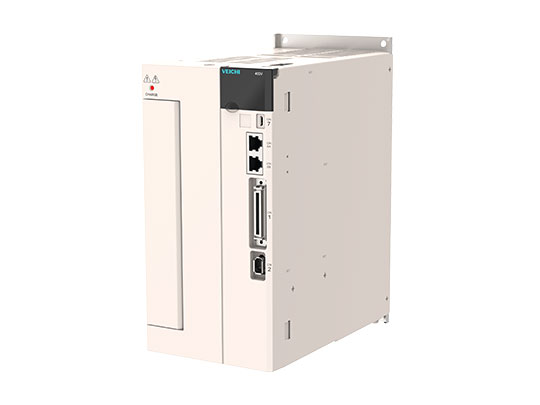

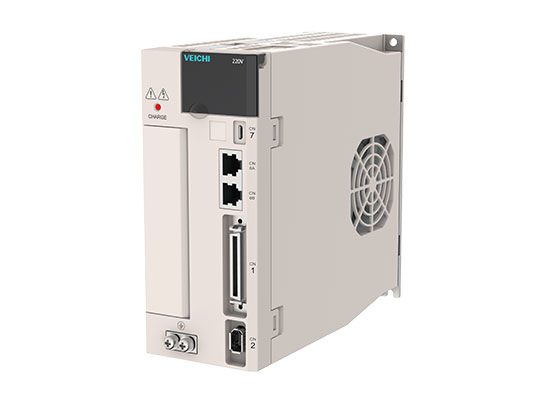

Servoazionamento ad alte prestazioni serie SD700

Panoramica del servoazionamento ad alte prestazioni serie SD700

I servoazionamenti della serie VEICHI SD700 sono prodotti ad alte prestazioni, alta affidabilità, alta qualità ed economici per soddisfare una varietà di ambienti industriali e applicazioni di sistema critiche e ottenere la perfetta combinazione di servo e programma.

Servivo per uso generale ad alte prestazioni SD700: una fusione completa di raffinatezza e semplicità

1. La larghezza di banda di risposta del loop di velocità può raggiungere 3kHz.
2. Utilizzando un encoder assoluto a 23 bit, la velocità di comunicazione può raggiungere 2,5 Mpps.
3. Impostazione della larghezza di banda, completamento automatico del calcolo del guadagno del loop PID.
4. Potente software per PC, monitoraggio multicanale, facile da usare.
5. Completa automaticamente l'identificazione dell'inerzia, il guadagno del circuito, la compensazione dell'attrito e altre impostazioni dei parametri.
6. Supporta la funzione di controllo delle vibrazioni multistadio, limita efficacemente la risonanza.
7. Il controllo robusto garantisce il funzionamento regolare dei carichi con inerzia entro 30 volte.

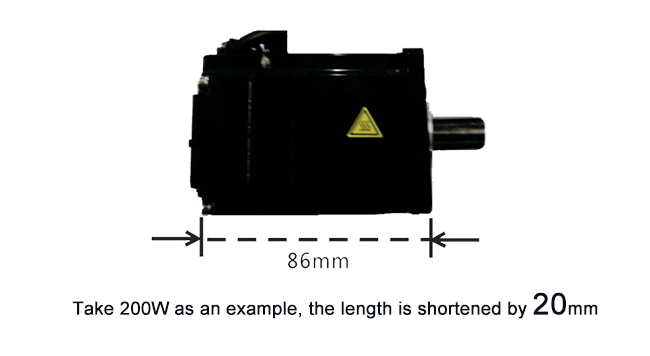

8. Nuovo design dall'aspetto strutturale, compatto e salvaspazio.

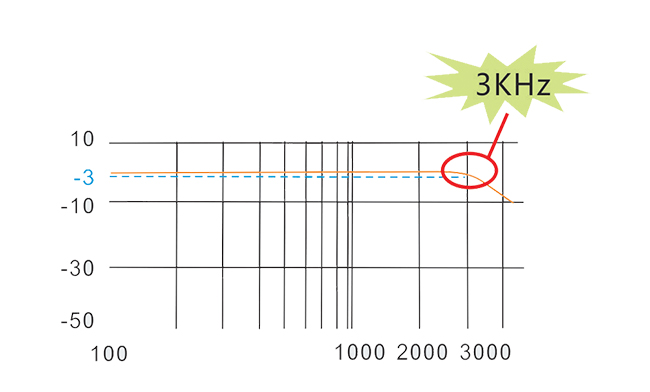

Larghezza di banda di risposta del loop di velocità 3kHz

Grazie all'esclusivo algoritmo del circuito di corrente, la larghezza di banda del circuito di velocità viene effettivamente aumentata e il tempo di impostazione viene notevolmente ridotto. Il tempo di impostazione più veloce può raggiungere 1 ms, il che migliora l'efficienza della produzione.

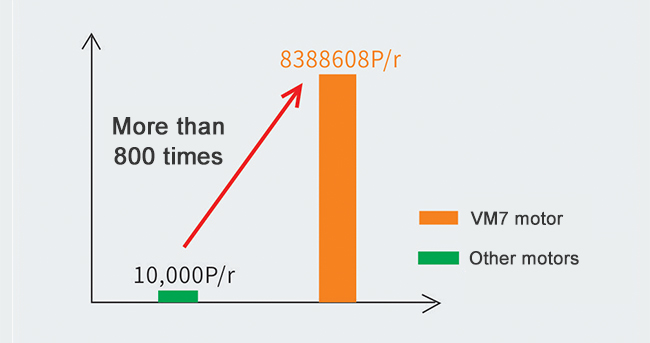

Encoder assoluto a 23 bit

1. Encoder assoluto multigiro standard a 23 bit, giro singolo fino a 8388608 impulsi, velocità di comunicazione fino a 2,5 Mpps.
2. Il posizionamento è più preciso, la bassa velocità è più stabile e la posizione di spegnimento non viene persa.

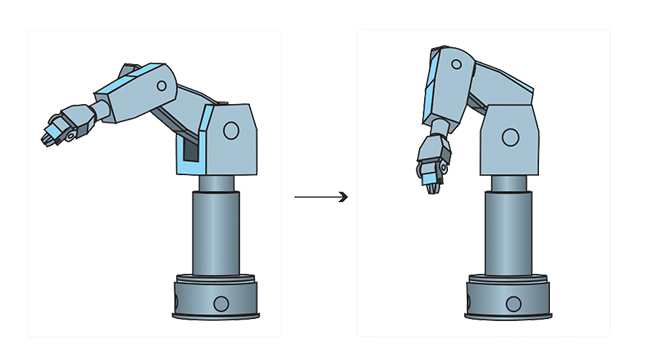

Controllo robusto

1. Il nuovo algoritmo della teoria di controllo viene adottato per comprendere che anche se il momento di inerzia del carico cambia entro 30 volte durante il movimento, non è necessario impostare i parametri dello slave per garantire un funzionamento regolare.
2. Può essere utilizzato dopo l'installazione. Questa funzione è ampiamente utilizzata nei manipolatori.

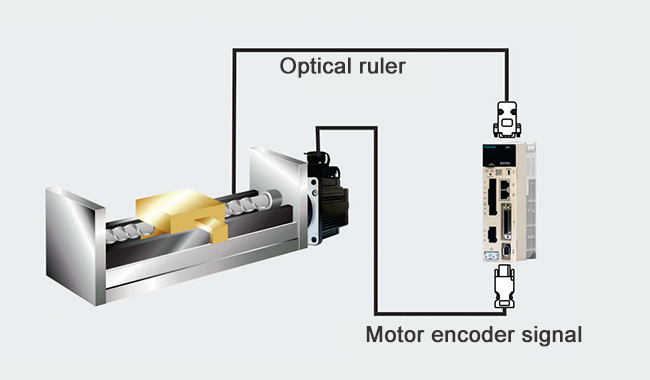

Supporta la modalità a circuito chiuso completo

La modalità a circuito completamente chiuso supporta un secondo encoder esterno o un righello a reticolo, che riduce gli errori causati dallo spazio di trasmissione meccanica e migliora la precisione di posizionamento. Tutti i modelli sono dotati di questa funzione.

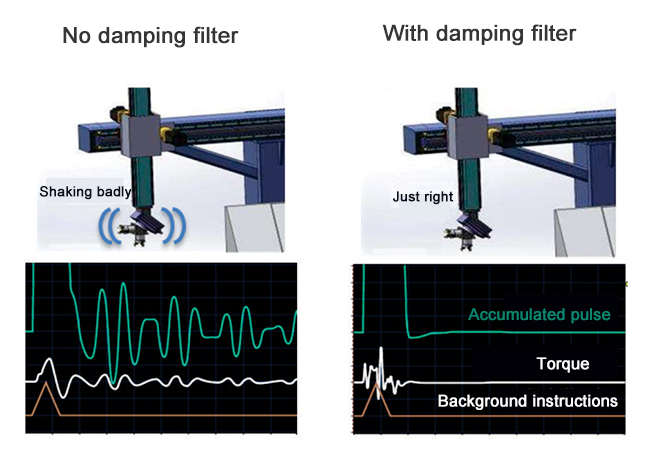

La funzione di controllo delle vibrazioni a bassa frequenza

Il filtro di smorzamento può essere impostato tramite il software del computer host, che può eliminare efficacemente la frequenza di vibrazione intrinseca, ridurre notevolmente la vibrazione (scuotimento) dell'albero durante l'arresto e può sopprimere efficacemente la vibrazione della frequenza di 0~100 Hz. Questa funzione viene comunemente utilizzata per eliminare robot e impilatori per stampaggio a iniezione. L'estremità trema quando viene fermata.

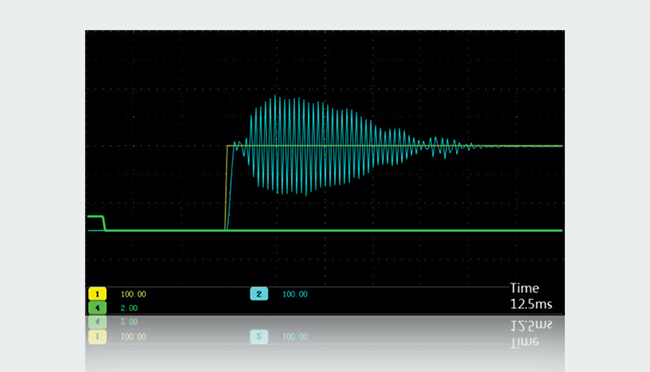

Impostazione automatica del filtro notch

1. Non è necessario eseguire misurazioni e analisi complesse della frequenza delle vibrazioni e il filtro notch può essere cercato rapidamente e impostato automaticamente durante il processo di regolazione dei parametri tramite la funzione di regolazione del parametro singolo del computer host.
2. Semplice e facile da usare, il più veloce non supera i 70ms. Può ridurre notevolmente il rumore e le vibrazioni causati dalla risonanza meccanica dell'apparecchiatura, per ottenere un'azione di risposta più rapida. Questa funzione è ampiamente utilizzata nelle macchine utensili.

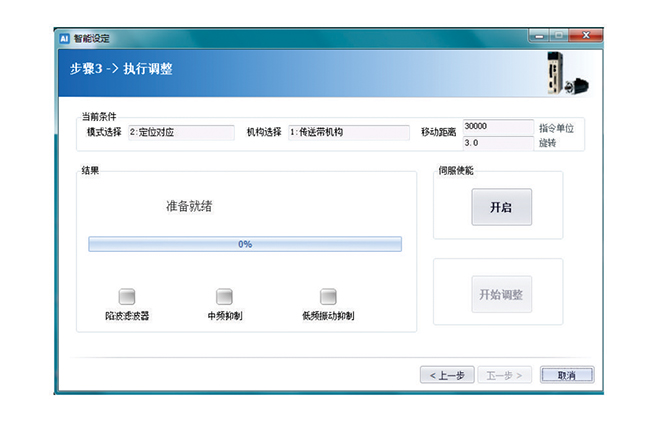

Impostazione intelligente

Regolazione automatica del guadagno, modalità di impostazione guidata, l'impostazione sequenziale può completare l'impostazione del guadagno del servo, semplice e facile da usare. Fornisce più modalità di regolazione, che possono essere regolate in base alla diversa struttura meccanica e caratteristiche del processo, in modo che la macchina possa raggiungere uno stato adeguato.

Potente funzione di comunicazione bus

Supporta RS-485, EtherCAT, CANopen, MECHA-METROLINK, MECHATROLINK e altri bus tradizionali.

Riduci notevolmente la coppia pulsante del motore e il funzionamento a bassa velocità è più stabile.

Adotta un rotore a 10 stadi e un design del mandrino a 12 slot. Attraverso uno speciale design del circuito magnetico, l'effetto cogging viene efficacemente soppresso e l'ondulazione della coppia viene notevolmente ridotta, garantendo così un funzionamento più fluido del motore a velocità costante e bassa.

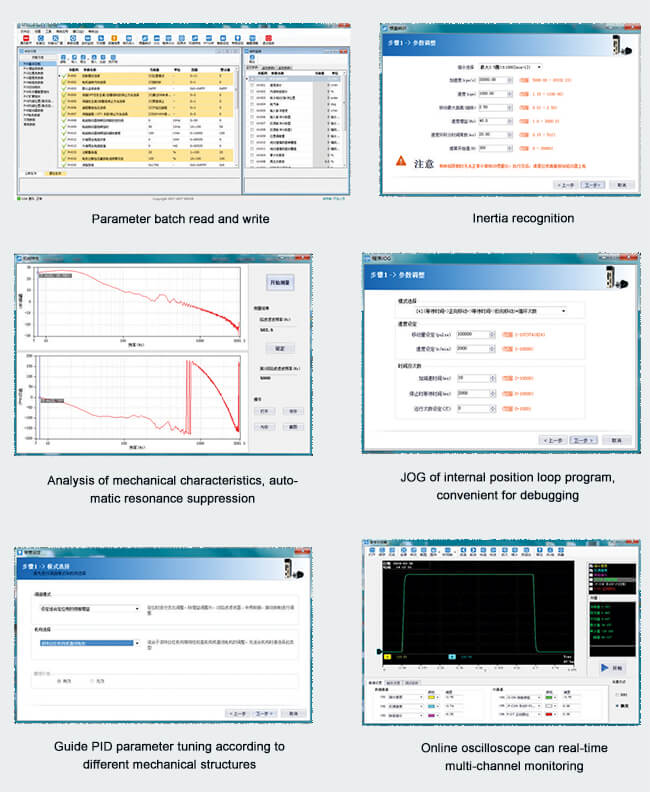

Potente software per PC

1. Non è necessario installare ed eseguire il debug del software.
2. Comunicazione USB tra l'unità e il computer, facile da usare.

Applicazioni industriali per servoazionamenti ad alte prestazioni serie SD700

Applicazioni: apparecchiature di produzione elettronica, apparecchiature di controllo numerico, macchine per l'imballaggio, macchine da stampa, macchine tessili, macchine per la plastica e apparecchiature per il vetro, apparecchiature di prova, ecc.
