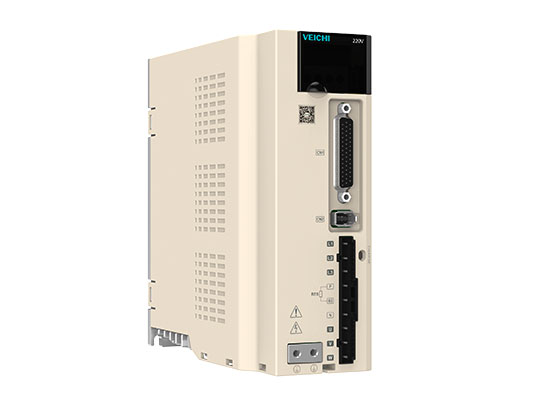

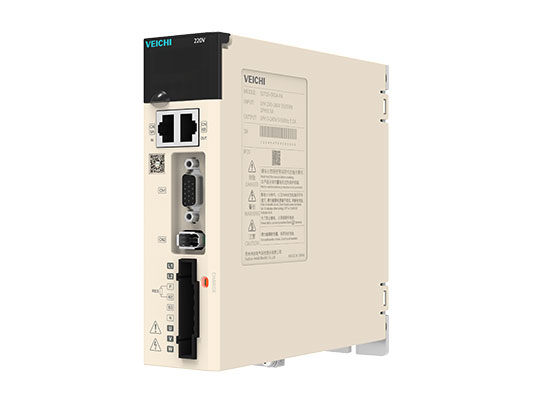

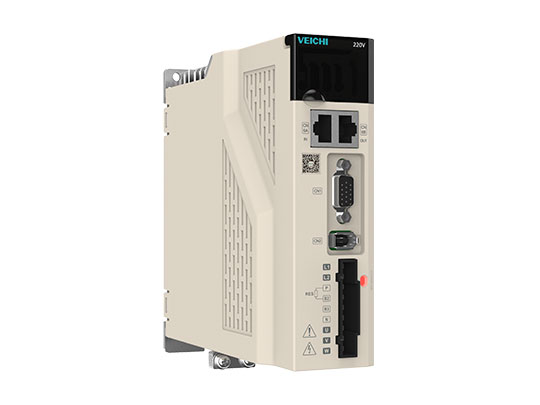

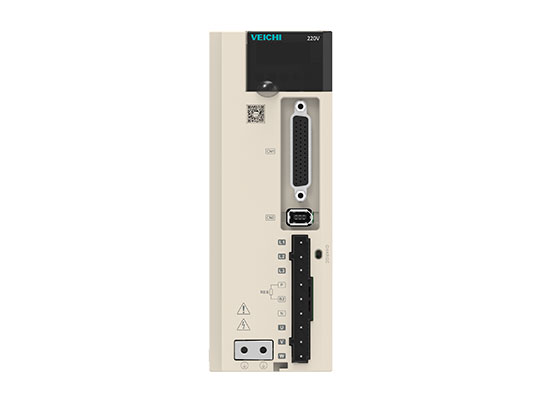

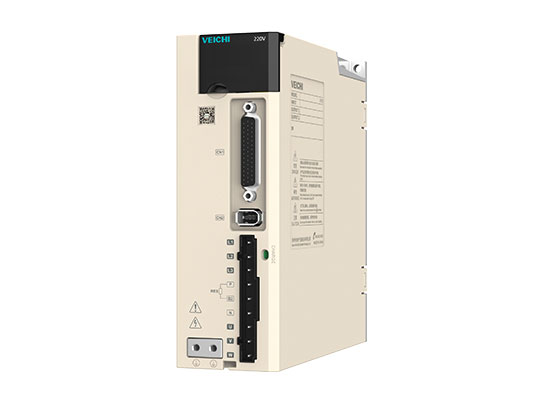

Servoazionamento SD710
- Aggiornamento del software del PC;
- Compatibile con encoder assoluto a 17 bit/23 bit;
- Realizzare la regolazione automatica dei parametri;
- Hardware e struttura aggiornati, dimensioni più ridotte;
Guida utente
Contatta il supporto
E-mailPanoramica del servosistema universale serie SD710
I servoazionamenti della serie VEICHI SD710 sono prodotti ad alte prestazioni, alta affidabilità, alta qualità ed economici per soddisfare una varietà di ambienti industriali e applicazioni di sistema critiche e ottenere la perfetta combinazione di servo e programma.
1. Aggiornamento del software del PC.
2. Copia dei parametri dell'azionamento.
3. Compatibile con encoder assoluto a 17 bit/23 bit.
4. Continuando le prestazioni superiori dei prodotti VEICHI.
5. Realizza la regolazione automatica dei parametri.
6. Potente funzione di comunicazione bus.
7. Impostazione intelligente.
8. Hardware e struttura aggiornati, dimensioni più piccole.

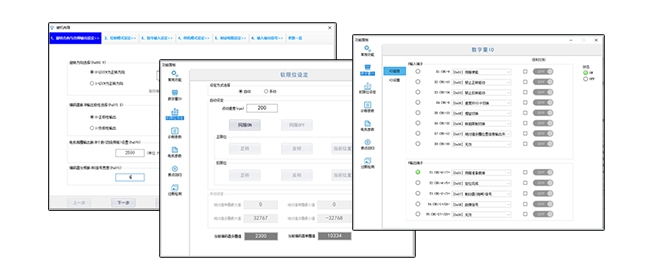

Debug dell'aggiornamento del computer superiore
Computer superiore di debug servo comodo e facile da usare.

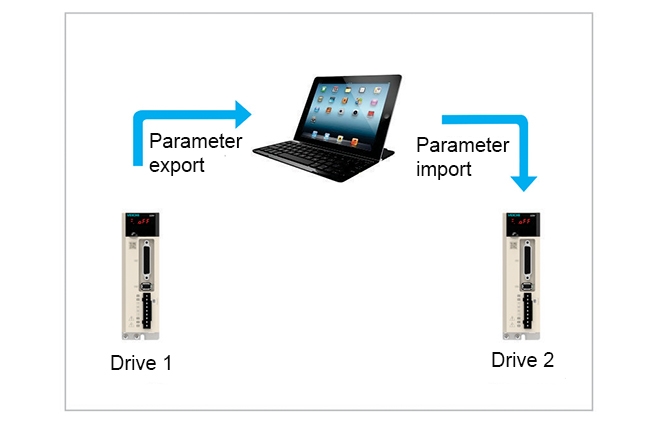

Il software di debug ha la funzione di copiare i parametri dell'azionamento, eliminando la noiosa operazione di impostazione dei parametri dello stesso modello.

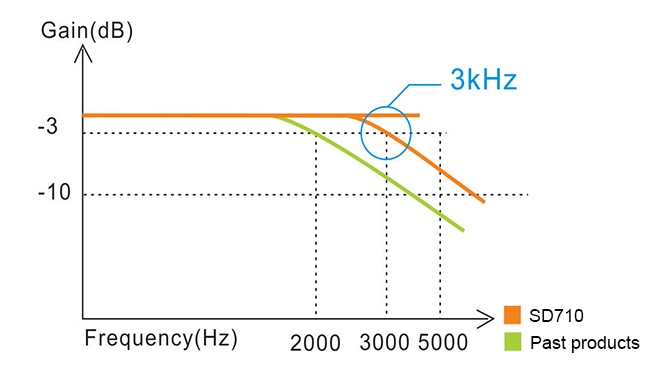

Prestazioni del prodotto superiori, frequenza di risposta del servo ultraelevata
Configurazione bus potente
1. Interfaccia dedicata standard per computer host Micro USB.
2. Comunicazione RS485 standard.
3. Canopen opzionale, comunicazione Ethercat.

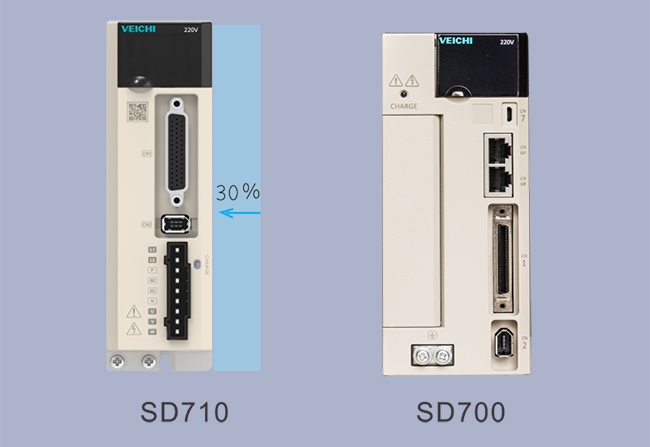

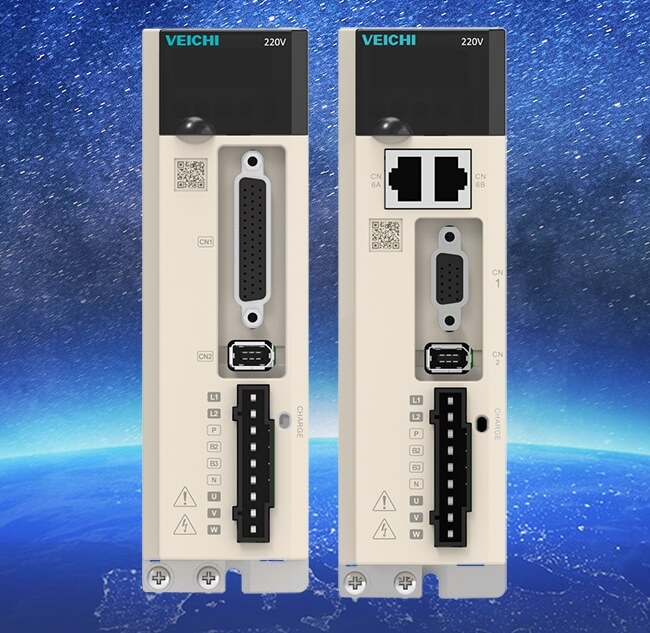

Hardware e struttura aggiornati, dimensioni più piccole
Aggiornamento hardware e struttura, volume del modello 5R5 ridotto del 30%.
Programma di applicazione sul campo maturo e stabile
Può essere ampiamente utilizzato in 3C, batterie al litio, lavorazione del legno, imballaggi, manipolatori, logistica, apparecchiature per l'industria alimentare, tessile e altre apparecchiature per l'automazione.

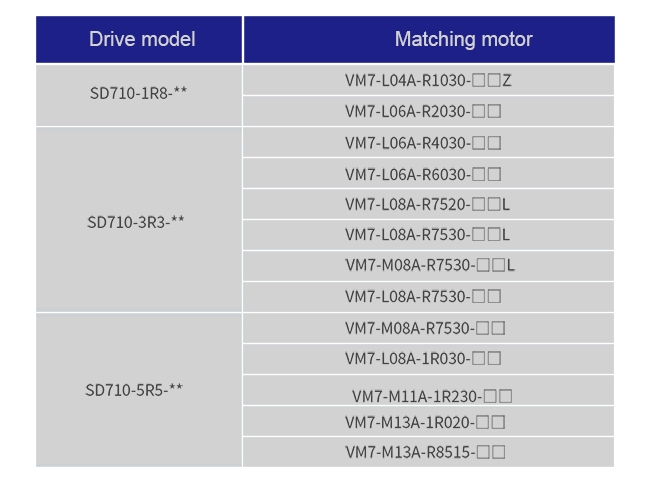

Il servo della serie SD710 è compatibile con il motore della serie VM7
Video sul servoazionamento SD710
Applicazioni industriali per il servosistema universale serie SD710
Applicazioni: 3C, batterie al litio, lavorazione del legno, imballaggi, manipolatori, logistica, apparecchiature per l'industria alimentare, tessile e altre apparecchiature per l'automazione.
Specifiche
| Feedback dell'encoder | Encoder seriale: encoder a valore assoluto |
|---|
| Temperatura di esercizio | 0°C~55°C (55°C~60°C possono essere utilizzati dopo il declassamento) |
|---|---|
| Temperatura di conservazione | -20℃~ 65℃ |
| Temperatura di esercizio | Sotto il 95% di umidità relativa (senza congelamento e condensa) |
| Temperatura di conservazione | Sotto il 95% di umidità relativa (senza congelamento e condensa) |
| Resistenza agli urti | 4.9m/s |
| Forza d'impatto | 19.6m/s |
| Classe di protezione | IP20 |
| Altitudine | Meno di 1000 m (1000-2000 m, è necessario ridurre il valore nominale prima dell'uso) |
| Altro | Nessuna interferenza elettrostatica, forte campo elettrico, forte campo magnetico, radiazioni, ecc. |
| Intervallo di controllo della velocità | 1: 5000 (il limite inferiore nell'intervallo di controllo della velocità è il valore a condizione che il carico della coppia nominale non si fermi) |
|---|---|
| Volatilità della velocità | Fluttuazione del carico: ±0,01% o meno della velocità nominale (fluttuazione del carico: 0%~100%) Fluttuazione di tensione: 0% della velocità nominale (fluttuazione di tensione: ±10%) Fluttuazione della temperatura: ±0,01% o meno della velocità nominale (fluttuazione della temperatura: 25℃±25℃) |
| Precisione del controllo della coppia | ±1% (riproducibilità) |
|---|---|
| Impostazione dell'ora di avvio graduale | 0s~10s (accelerazione e decelerazione possono essere impostate separatamente) |
| Compensazione anticipata | 0%~100% |
|---|---|
| Impulso di comando | Forma dell'impulso di comando: include "impulso + direzione", "sequenza di impulsi CW + antiorario", "impulso in quadratura di fase A, B" tre forme di comando Modulo di input: Azionamento lineare, collettore aperto Frequenza di ingresso massima: ingresso differenziale: alta velocità max 4 Mpps; Collettore aperto: massimo 200 Kpps |
| 485 | Standard |
|---|---|
| CAN | Opzionale |
| USB | Computer host, configurazione standard, in linea con le specifiche USB 2.0 (12Mpps) |
| Funzione di visualizzazione | CARICA, LED a 8 segmenti*5 cifre |
|---|
| Funzione operatore pannello | Interruttore a pulsante*4 |
|---|
| Rigenerazione | La funzione può essere integrata/esterna |
|---|
| Funzione di visualizzazione | Sovracorrente, sovratensione, sottotensione, sovraccarico, guasto di rigenerazione, disconnessione dell'encoder, protezione da oltrecorsa, ecc. |
|---|
| Accessibilità | Regolazione del guadagno, registrazione degli allarmi, funzionamento JOG, ecc. |
|---|
| Uscita a divisione di frequenza degli impulsi dell'encoder | Fase A, Fase B, Fase C: Uscita motore lineare, numero di impulsi a frequenza divisa: 35~32767 |
|---|
Downloads
| Nome file | Tipo | Lingua | Tipo di file | Aggiorna | Scarica |
|---|---|---|---|---|---|
| Software di debug del computer superiore V1.6.10 | Software | Inglese | ZIP | 2024-04-16 | 18.6MB |
| Software di selezione dei servi v1.3 | Software | English | ZIP | 2024-04-16 | 587KB |
| Manuale tecnico del servo serie SD710 V1.0 | Manual | Inglese | 2024-04-16 | 12.8MB | |
| Soluzione per l'industria delle macchine utensili | Catalog | Inglese | 2024-04-16 | 10MB | |
| Serie SD700&710&780 Servo Soft V2.4-EN | Software | Inglese | ZIP | 2024-04-16 | 51.8MB |
| Selezione servo(A1.7) V1.2 | Software | Inglese | ZIP | 2024-04-16 | 812MB |
| Selezione servo V1.0.8 | Software | Inglese | ZIP | 2024-04-16 | 652KB |
