Macchina per piegare i cerchi Soluzione

Introduzione al settore

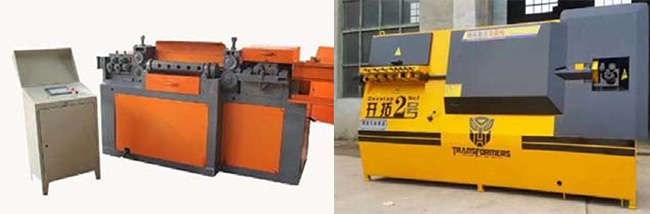

Una piegatrice CNC completamente automatica viene utilizzata principalmente nella lavorazione dei materiali nel settore edile e le barre di acciaio di varie forme sono il componente più utilizzato nel cantiere edile. Con l'ampia applicazione dei sistemi di controllo del movimento, la progettazione delle piegatrici a telaio CNC è stata finalizzata e un gran numero di macchine piegatrici a telaio CNC vengono utilizzate nella lavorazione di materiali in acciaio nel settore edile.

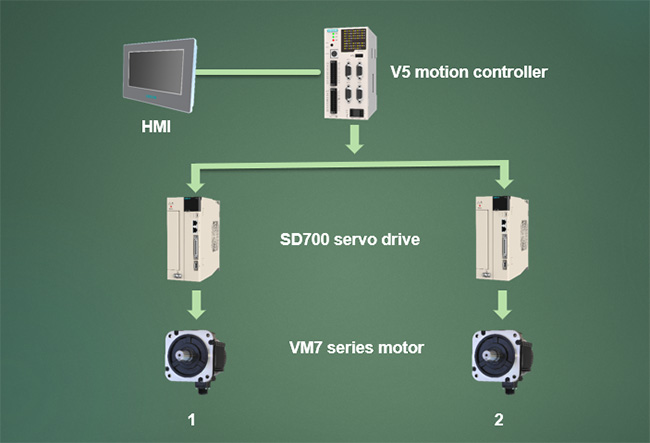

Topologia del sistema

Punti salienti del programma

1.  Il sistema adotta il controller di movimento VEICHI V5-MC104, l'architettura hardware a doppia CPU e la velocità di elaborazione sottostante è più veloce.
2.  L'interfaccia uomo-macchina è controllata centralmente per realizzare l'impostazione dei parametri della ricetta, il monitoraggio dei dati di produzione, il conteggio delle uscite e il funzionamento è più intelligente e semplice.

La connessione tra il controller V5 e il servoazionamento adotta segnali differenziali ad alta velocità, che hanno elevata stabilità e non sono suscettibili a interferenze. La velocità massima dell'impulso della porta dell'impulso differenziale è 3 MHz, che può raggiungere una precisione di controllo estremamente elevata. L'efficienza produttiva di una singola macchina può raggiungere da 8 a 10 volte quella delle piegatrici a telaio manuali e semiautomatiche, che sono quasi 40 volte più efficienti rispetto al metodo manuale originale.

Principio del processo

La piegatrice del telaio è composta principalmente da un meccanismo di trazione, un meccanismo di piegatura e un meccanismo di taglio.
Meccanismo di trazione: è composto da due set di ruote raddrizzatrici orizzontali e verticali regolabili automaticamente, combinate con quattro ruote di trazione ruote, azionate da un servomotore, e adotta un circuito completamente chiuso non standard per garantire la precisione della consegna dell'acciaio.

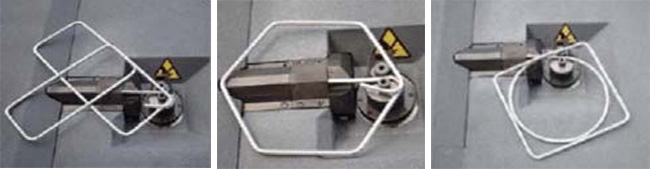

Meccanismo di piegatura e cesoiatura: azionato da un servomotore, il braccio di piegatura può ruotare e ritrarsi ad alta velocità e il meccanismo di taglio completa l'azione di taglio ad alta velocità.
Il flusso di processo della piegatrice a cerchio comprende: avvolgimento→raddrizzamento→piegatura→cesoiatura.

Indice tecnico

La precisione di alimentazione può raggiungere ±1 mm.
La velocità di alimentazione può raggiungere 100 m/min e la precisione di piegatura può raggiungere ±1 grado.
La velocità di piegatura può raggiungere 1500 gradi/sec .

Applicazione
