Il sistema di monitoraggio e gestione remota IOT di VEICHI

Panoramica del sistema

Il sistema di monitoraggio e gestione remoto IOT di VEICHI è un progetto di architettura multistrato autosviluppato, in tempo reale, affidabile, sicuro, scalabile e altro design gerarchico ragionevole del sistema di monitoraggio IOT che può essere monitorato, gestito in remoto , mantenuto e analizzato. L'interfaccia è amichevole, semplice da usare, completa, compatibile con tutti i prodotti dell'azienda e soddisfa anche l'accesso di alcuni dispositivi specifici. Può risolvere vari problemi nei vari settori a causa del complicato ambiente delle apparecchiature, con conseguenti problemi di gestione, manutenzione e monitoraggio, rendendo il lavoro più intelligente ed efficiente.

Struttura del sistema

L'architettura base del sistema VEICHI IOT è mostrata nella figura seguente. È costituito principalmente dal livello dispositivo (dispositivo, modulo di trasmissione dati wireless), dal livello di elaborazione dati (server gateway, server applicazioni e database) e dal livello di visualizzazione della piattaforma (WEB + APP mobile). Il modulo di trasmissione dati wireless viene utilizzato come mezzo di trasmissione e l'interazione dei dati tra l'estremità del dispositivo e il server in background è connessa e la rete geografica non è limitata dalla limitazione geografica e infine lo scopo della supervisione intelligente remota è raggiunto. Il sistema VEICHI IOT ha un'ampia applicabilità e scalabilità e può essere applicato a inverter per uso generale, inverter speciali (come compressori d'aria, inverter per pompe fotovoltaiche, ascensori e gru a torre), servocomandi, PLC, ecc. la produzione e i servizi si muovono verso la digitalizzazione e l'intelligenza.

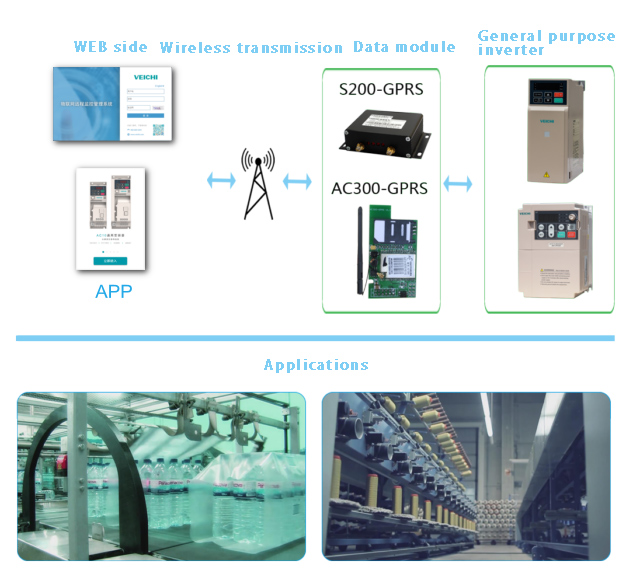

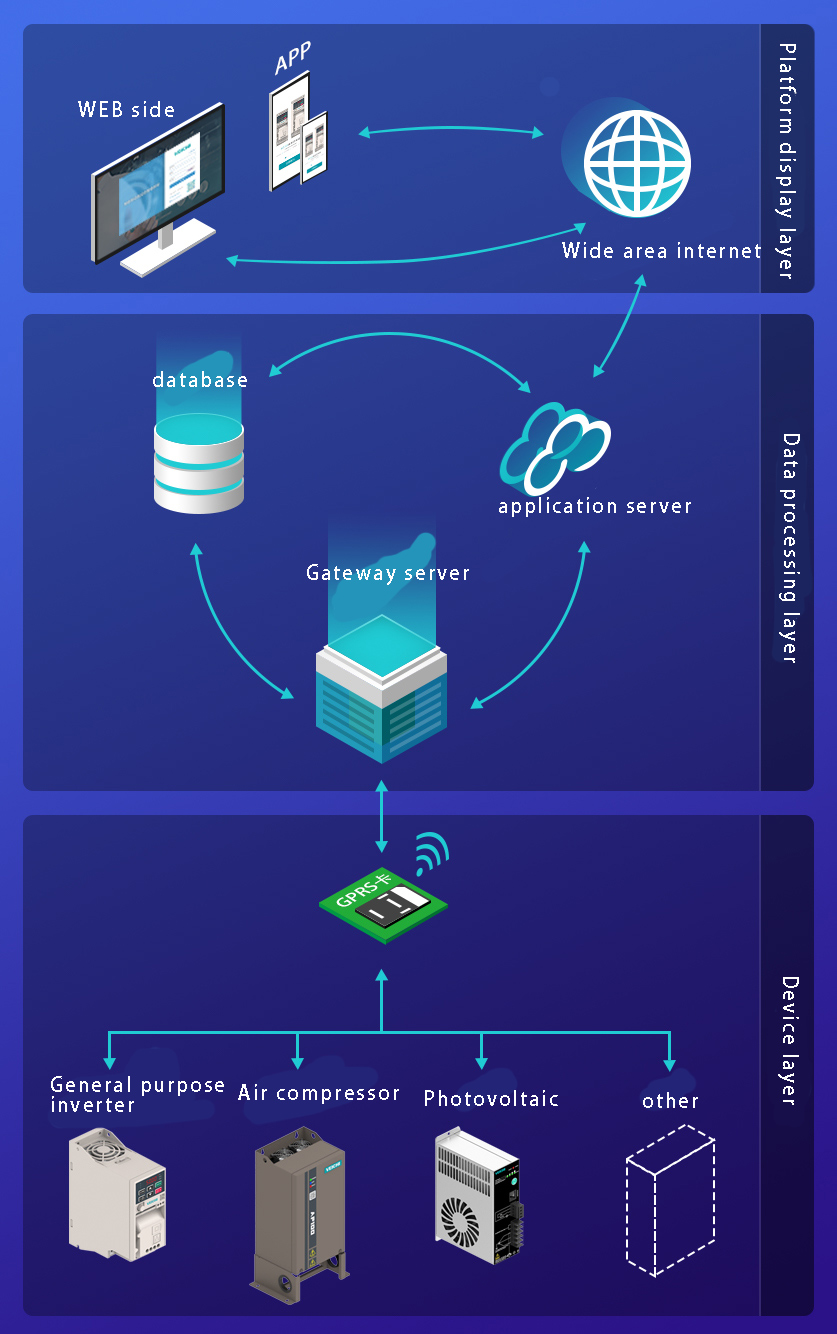

L'architettura di base del sistema VEICHI IOT

2.1 Livello dispositivo

Il livello dispositivo include dispositivi e moduli di trasmissione wireless.

Dispositivo

Inclusi inverter per uso generale, inverter speciali (come compressori d'aria, inverter di pompe fotovoltaiche, ascensori e gru a torre), servo, PLC, touch screen, ecc. di VEICHI, tutti supportano l'accesso al modulo di trasmissione wireless e i seguenti sono qualche introduzione sui prodotti:

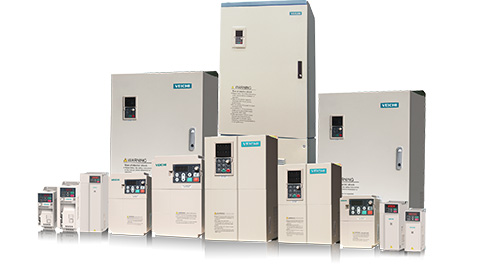

Convertitore di frequenza per uso generale: utilizzato per la conversione di frequenza per regolare la velocità del motore, ampiamente utilizzato in vari settori, come l'edilizia, il tessile, l'imballaggio, le macchine utensili, il settore chimico, i cavi e altri settori, attualmente ha AC10, AC70, AC200, AC300 e altri prodotti. Caratteristiche del prodotto dell'azienda: avvio e arresto rapidi, fluidi e stabili, possono pilotare una varietà di carichi (sincrono, asincrono, elettromandrino, servo CA), coprendo il controllo V/F, separazione di pressione e frequenza, aperto e chiuso vettore loop, libera scelta di velocità e coppia, ecc. La modalità di controllo adotta l'algoritmo di autoapprendimento leader a livello internazionale, che è preciso e coerente, supporta più tipi di schede di espansione ed è adatto a varie occasioni.

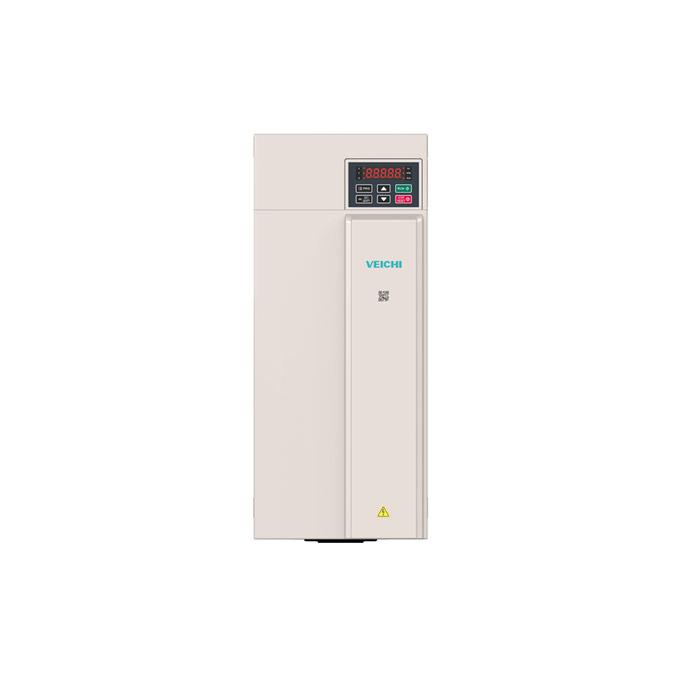

Convertitore di frequenza per uso generale VEICHI

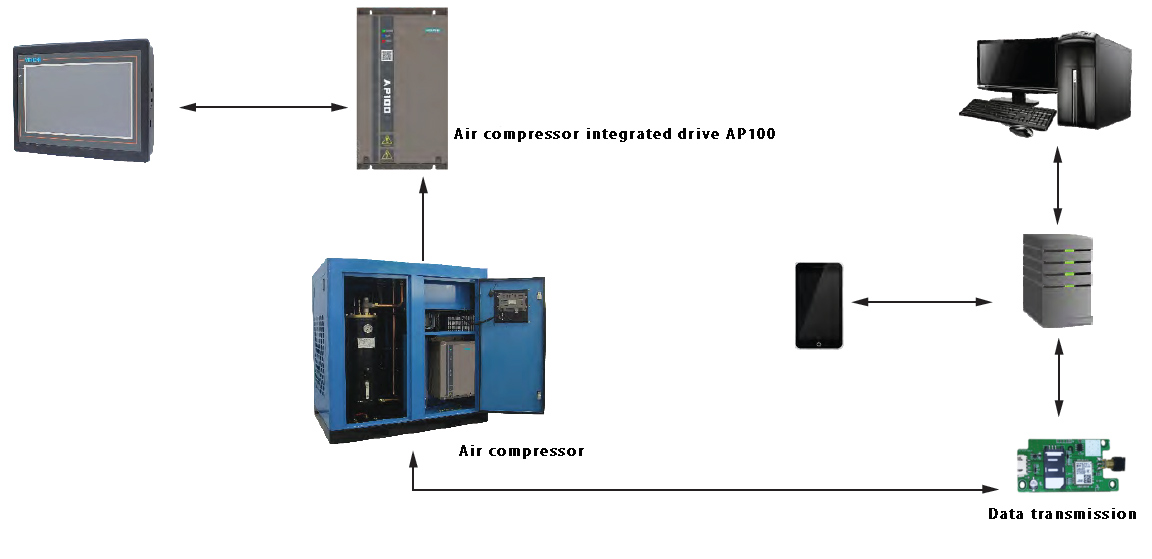

Compressore d'aria: utilizzato principalmente in scenari di controllo pneumatico e pneumatico, prodotti della serie di compressori d'aria AC100, AP100 attualmente disponibili. Caratteristiche del prodotto dell'azienda: host integrato, ventola, ventola della temperatura dell'olio, utilizzo del chip DSP ad alte prestazioni TI, più affidabile, meno rumore; sotto la pressione di alimentazione, la corrente operativa minima, la potenza massima, il risparmio energetico; Tecnologia di trasmissione wireless GPRS, monitoraggio remoto in tempo reale dell'applicazione sul campo del compressore d'aria, rilevamento intelligente dei guasti, notifica SMS; durante l'operazione è possibile monitorare direttamente il campo magnetico del motore, avvisare tempestivamente, ridurre la probabilità di perdita di magnetismo del motore; con monitoraggio della temperatura del motore per evitare il surriscaldamento del PMSM Smagnetizzazione irreversibile; alto livello di protezione, prevenendo le alte temperature causate da macchie di olio, polvere metallica e cotone idrofilo, adatto per occasioni difficili come macchine utensili e tessuti.

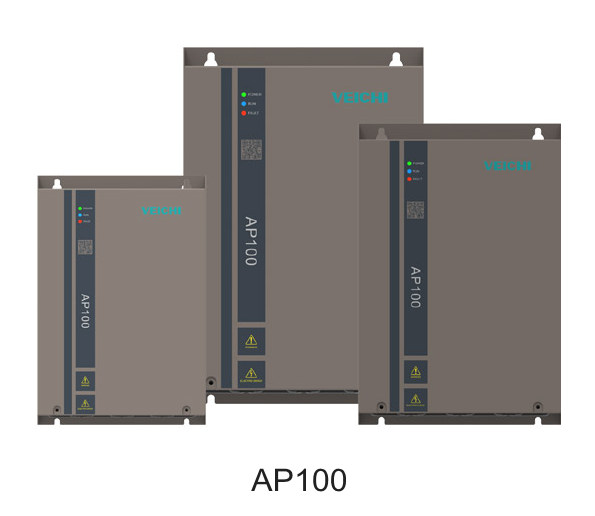

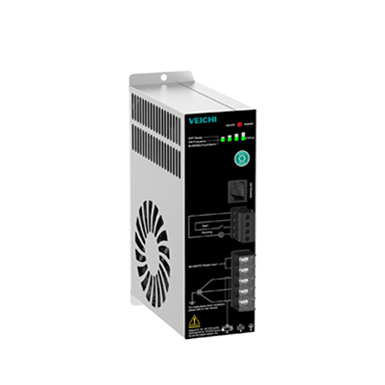

VEICHI AP10

Inverter per pompe dell'acqua fotovoltaiche: viene utilizzato principalmente nell'irrigazione agricola, nell'acqua residenziale, nelle fontane paesaggistiche, nell'approvvigionamento idrico delle piscine, nel trattamento del deserto, ecc. Attualmente sono disponibili SI20, SI22, SI23, SI30 e altri prodotti. Le caratteristiche del prodotto dell'azienda: tecnologia MPPT economica, ad alte prestazioni, automatica, monitoraggio dell'intero intervallo di tensione, possono azionare una varietà di diversi tipi di pompe (motori sincroni a magneti permanenti, asincroni, monofase, ecc.), e ha una varietà di funzioni di protezione (sonno, bassa frequenza, secco, sovracorrente, potenza minima, ecc.), con tecnologia di trasmissione wireless (GPRS, Bluetooth, WIFI), supporta l'IOT intelligente.

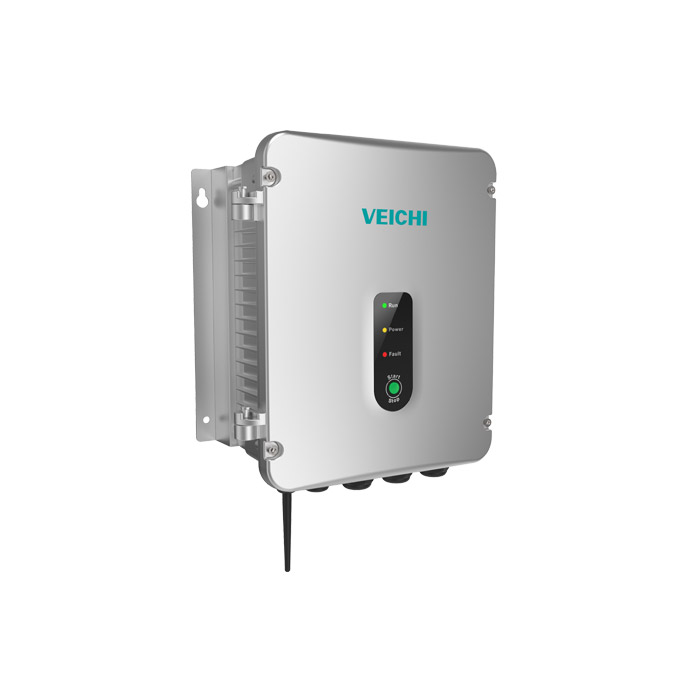

Inverter pompa solare VEICHI SI20

Inverter pompa solare VEICHI SI22

Inverter pompa solare VEICHI SI23

Inverter pompa solare VEICHI SI30

Modulo di trasmissione wireless

Il modulo di trasmissione wireless è un modulo che realizza la trasmissione wireless utilizzando la tecnologia wireless ed è ampiamente utilizzato in vari campi industriali.

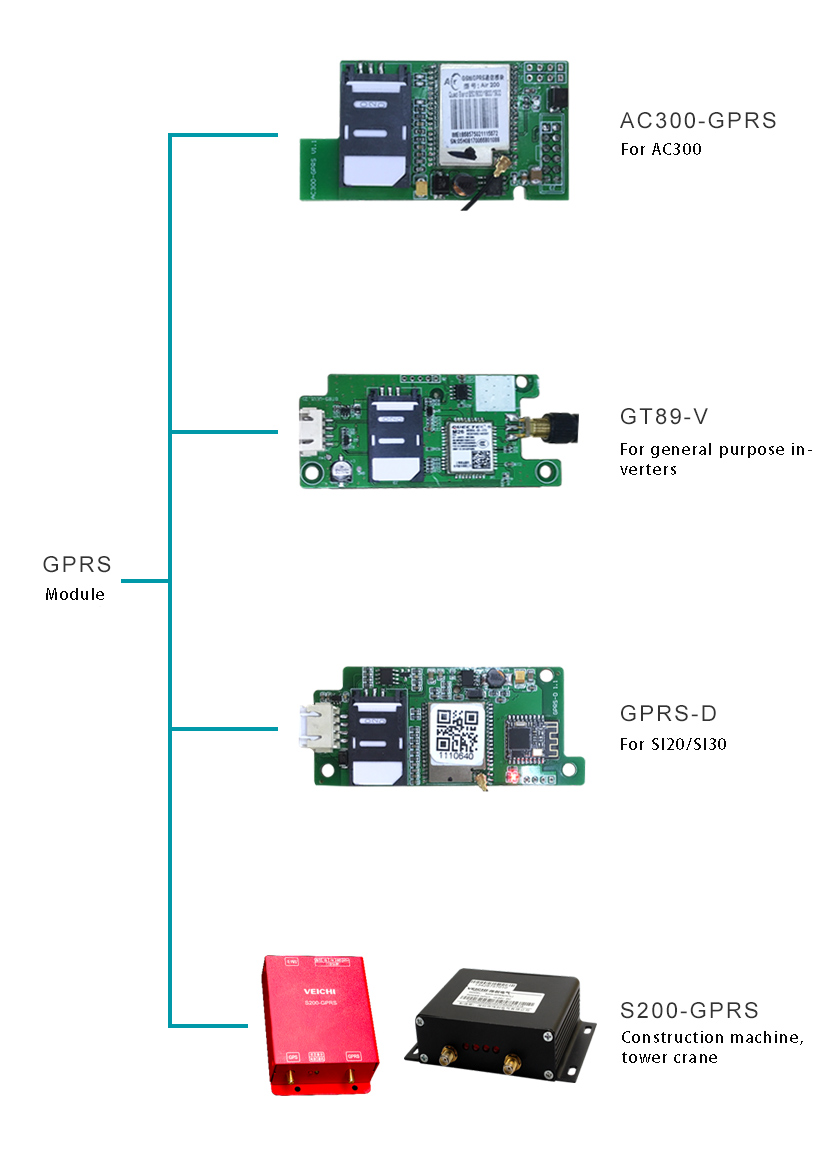

Il modulo di trasmissione wireless sviluppato in modo indipendente da VEICHI è principalmente un modulo di trasmissione dati GPRS. Si basa sulla tecnologia cellulare mobile, progettata secondo gli standard del settore, posizionamento integrato ed elaborazione dati in un unico modulo, di piccole dimensioni, facile da installare, adatto a vari siti industriali. L'azienda ha lanciato una serie di moduli GPRS per soddisfare le esigenze di diversi settori e creare il massimo valore per i clienti. Attualmente, l'azienda dispone di moduli GPRS integrati ed esterni, tra cui S200-GPRS (B), GPRS-D, GT89-V, AC300-GPRS e altri prodotti. Il modulo di trasmissione dati GPRS dell'azienda ha le seguenti funzioni principali:

Registrazione automatica: dopo aver acceso il modulo, richiederà automaticamente la registrazione dal server.

Rilevamento heartbeat: invia periodicamente le informazioni sullo stato online del modulo al server.

Funzione SMS: utilizza gli SMS per monitorare i parametri interni del modulo.

Trasmissione trasparente: supporta la trasmissione trasparente dei dati, consentendo ai clienti di personalizzare facilmente protocolli non standard.

Macchina per la chiusura remota: la macchina per la chiusura remota (funzione opzionale) può essere implementata in settori specifici.

Posizionamento in tempo reale: il modulo supporta il caricamento in tempo reale del posizionamento GPS e della stazione base per tenere traccia della posizione del dispositivo.

Posizionamento in tempo reale: il modulo supporta il caricamento in tempo reale del posizionamento GPS e della stazione base per tenere traccia della posizione del dispositivo. Aggiornamento remoto: il modulo supporta l'aggiornamento remoto, che può essere aggiornato tramite un pulsante sul WEB piattaforma.

Segnalazione dei guasti: quando il modulo o il dispositivo si guasta, segnala alla piattaforma in tempo reale.

Scheda SIM: supporta l'accesso alla scheda SIM in diversi paesi, imposta l'APN interno per passare rapidamente alla rete locale.

Carta SIM

Processo di comunicazione del modulo GPRS:
1. Il modulo GPRS e il dispositivo sono collegati tramite la porta seriale RS485 per raccogliere i dati del dispositivo.
2. Dopo l'elaborazione, i dati del pacchetto GPRS vengono inviati alla stazione base GSM e infine raggiungono il server gateway di destinazione.
3. La comunicazione tra il modulo GPRS e il server gateway adotta il protocollo UDP di SOCKET.
4. Il server gateway restituisce una risposta dopo aver ricevuto l'istruzione per garantire che il comando abbia avuto successo.

Processo di comunicazione del modulo GPRS

2.2 Livello di elaborazione dati

Il livello di elaborazione dei dati comprende tre parti: server gateway, database e server delle applicazioni. Adotta tecnologie chiave come l'implementazione distribuita e l'elaborazione simultanea elevata per migliorare le prestazioni e la concorrenza del sistema.

Tecnologie chiave:

1. Distribuzione distribuita: in base alla potenza di elaborazione e al collo di bottiglia delle prestazioni di un singolo server fisico, il sistema non può adottare il design di integrazione modulare funzionale e il servizio file distribuito viene distribuito su più server fisici diversi per migliorare le capacità di elaborazione e archiviazione dei dati.

2. Elaborazione simultanea elevata: il sistema supporta la comunicazione simultanea simultanea tra il terminale batch e il server. L'uso della tecnologia multi-threading ha migliorato le capacità di elaborazione dei dati. Inoltre, l'uso della tecnologia di caching, la schermatura dell'accesso frequente e l'accesso al database hanno causato pressione sul carico di I/O, spostando parte dei dati nell'area di memoria, la velocità di scambio dei dati interni è molto più elevata della velocità di lettura del disco, migliorando notevolmente la prestazioni del sistema.

Ruolo del server:

1. Server gateway: come stazione di trasferimento per la trasmissione dei dati, da un lato i dati raccolti dal modulo GPRS vengono trasmessi al server dell'applicazione e i dati memorizzati e, dall'altro, il client converte il comando gestito dal WEB o dal mobile APP in un protocollo e lo inoltra al modulo GPRS. Il server gateway è responsabile dell'analisi dell'elaborazione logica come pacchetti di protocollo dati, crittografia e decrittografia, elaborazione del timeout e filtraggio dei pacchetti di errori e dei pacchetti di dati illegali. Per migliorare la sicurezza, la rete interna e la rete esterna sono isolate, in modo che non sia possibile accedere direttamente al server esterno per garantire la sicurezza del server della rete interna.

2. Server database: utilizzato principalmente per l'archiviazione e la gestione dei dati, con query veloci e precise, struttura dei dati, ridondanza dei dati, condivisione dei dati, indipendenza dei dati e altri vantaggi.

3.  Server dell'applicazione: utilizzato principalmente per analizzare ed elaborare i dati e fornire varie interfacce dati per il livello di visualizzazione della piattaforma, come apparecchiature di gestione, leggere e scrivere parametri, visualizzare dati in tempo reale, visualizzare errori e così via. Tutte le interfacce supportano il formato JSON per un facile accesso e possono anche essere estese a interfacce esterne per chiamate di sistema esterne.

2.3 Livello di visualizzazione della piattaforma

Il livello di visualizzazione della piattaforma è principalmente il sistema WEB IOT e l'APP client mobile ricercati e sviluppati in modo indipendente dall'azienda.

2.3.1 Sistema WEB IOT

Il sistema WEB IOT adotta l'architettura B/S, gli utenti devono solo leggere sul browser, è adatto per computer, interfaccia intuitiva, funzioni complete e funzionamento semplice.

Le funzioni principali del lato WEB sono le seguenti:

Le funzioni principali del lato WEB

Monitoraggio in tempo reale: monitoraggio in tempo reale dello stato operativo delle apparecchiature e dei parametri operativi, come frequenza, tensione, potenza, ecc., personalizzando al contempo i dati focalizzati sul settore per rendere il lavoro più comodo e veloce.

Controllo remoto: visualizza e modifica in remoto i parametri del dispositivo, come esecuzione, arresto, ripristino errori, supporta il blocco remoto, la funzione di sblocco, rende il lavoro più intelligente ed efficiente.

Posizionamento GPS: tracciamento del posizionamento in tempo reale, posizione di visualizzazione intelligente.

Rapporto dati: il rapporto dati può essere visualizzato ed esportato in qualsiasi momento per fornire statistiche sul tempo di funzionamento del dispositivo. Supporta anche la visualizzazione grafica.

Analisi dei guasti: segnalazione dei guasti in tempo reale, è possibile visualizzare la causa e la soluzione del guasto, la registrazione dei guasti può essere controllata in qualsiasi momento e viene fornita la funzione statistica dei guasti, che viene visualizzata sotto forma di grafici e elenchi.

Gestione dei dispositivi: gestione del tipo di dispositivo, configurazione dei parametri del dispositivo, funzioni di query e modifica per la scadenza del dispositivo e gestione semplice dei dispositivi.

Gestione dei clienti: con la gestione a più livelli, la relazione a livello di cliente è chiara e facile da gestire.

Gestione dei diritti: gli utenti assegnano e gestiscono le autorizzazioni per ciascun ruolo in base alle necessità, come la lettura e la scrittura dei parametri, la gestione dei dispositivi, la visualizzazione e il posizionamento.

Accesso rapido ai nuovi prodotti: i nuovi prodotti possono accedere rapidamente alla piattaforma semplicemente configurando i parametri del dispositivo.

Sicurezza dei dati: verifica multilivello, crittografia e archiviazione dei dati, sicura e affidabile.

2.3.2 APP client mobile

L'APP client mobile adotta l'architettura C/S e il sistema di monitoraggio e gestione remota WEB IOT è potente e consente ai clienti di implementare una serie di operazioni di gestione complesse come dispositivi, clienti e account. L'APP IOT di nuova concezione non solo eredita i vantaggi originali del WEB, ma è anche facile da trasportare e semplice da utilizzare, migliorando notevolmente l'esperienza dell'utente, consentendo ai clienti di gestire e monitorare i dispositivi sempre e ovunque, facilmente e comodamente. In breve: il WEB offre funzioni di gestione più potenti, il mobile offre una migliore portabilità e due schermi consentono ai clienti di gestire facilmente i dispositivi.

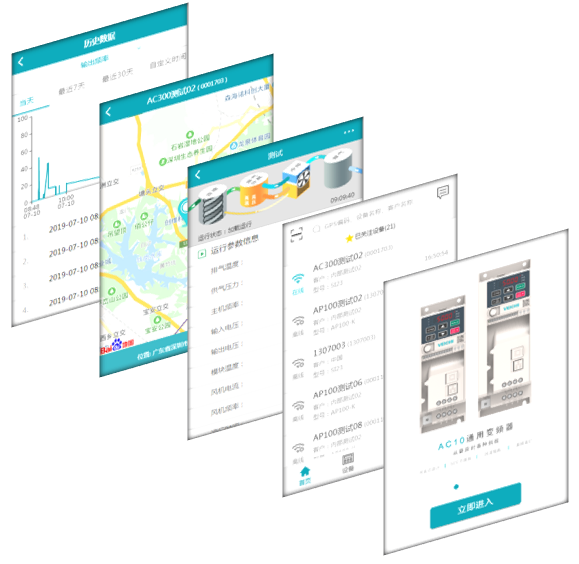

APP client mobile

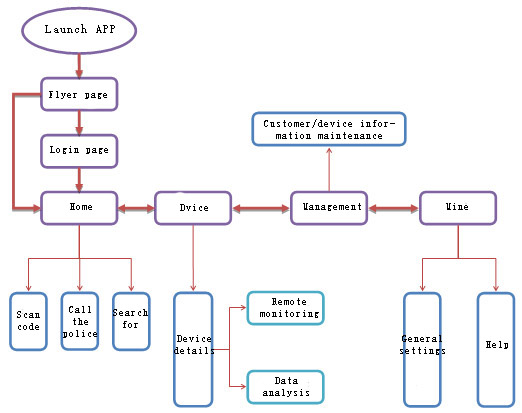

Il flusso delle funzioni del sistema VEICHI IOT APP è il seguente:

Il flusso delle funzioni del sistema VEICHI IOT APP

Soluzioni per il settore

Attualmente, il sistema di monitoraggio e gestione remota IOT di VEICHI è stato applicato con successo a compressori d'aria, inverter per pompe fotovoltaiche e inverter per uso generale, che coprono l'edilizia, il tessile, l'imballaggio, le pompe dell'acqua, le macchine utensili, i prodotti chimici, i cavi e altro industrie. , per ottenere un controllo e una gestione intelligenti e professionali.

Compressore d'aria: prima di utilizzare il sistema Internet delle cose, la manutenzione e il monitoraggio dell'apparecchiatura adottano il metodo dell'ispezione manuale. A causa dell'ambiente difficile in cui si trova il compressore d'aria, ciò aumenterà la difficoltà del lavoro del cliente e causerà problemi come una manutenzione prematura. Dopo il sistema, attraverso il monitoraggio e la gestione in tempo reale, tutti i parametri possono essere ottimizzati da remoto; il sistema di allarme rapido invia le informazioni sui guasti al personale di manutenzione per la prima volta e ripara e sostituisce tempestivamente, migliorando notevolmente la manutenzione in tempo reale dell'apparecchiatura, risparmiando sui costi di manodopera e di manutenzione e supporta dati storici, statistiche sui guasti, fornisce applicazioni Big Data e fornire supporto dati per gli aggiornamenti dei prodotti dei clienti.

Compressore d'aria

Inverter per pompa acqua fotovoltaica: prima di utilizzare il sistema IOT, i dati vengono raccolti manualmente, il che consuma molta manodopera e tempo. Quando le parti soggette a usura sono straordinarie e la manutenzione non è tempestiva, ciò comporterà rischi per la sicurezza del funzionamento dell'apparecchiatura. Dopo aver utilizzato il sistema Internet of Things, i dati 7*24 vengono automaticamente raccolti e caricati senza interruzioni e lo stato del controller della pompa dell'acqua viene rilevato in tempo reale; sulla base della funzione di consultazione remota di esperti dell'ambiente in loco, la capacità di gestione degli incidenti viene migliorata e il cloud computing si basa sulla durata dei pezzi di ricambio forniti dal produttore. Calcola automaticamente il tempo di utilizzo rimanente e ti ricorda di sostituirlo.

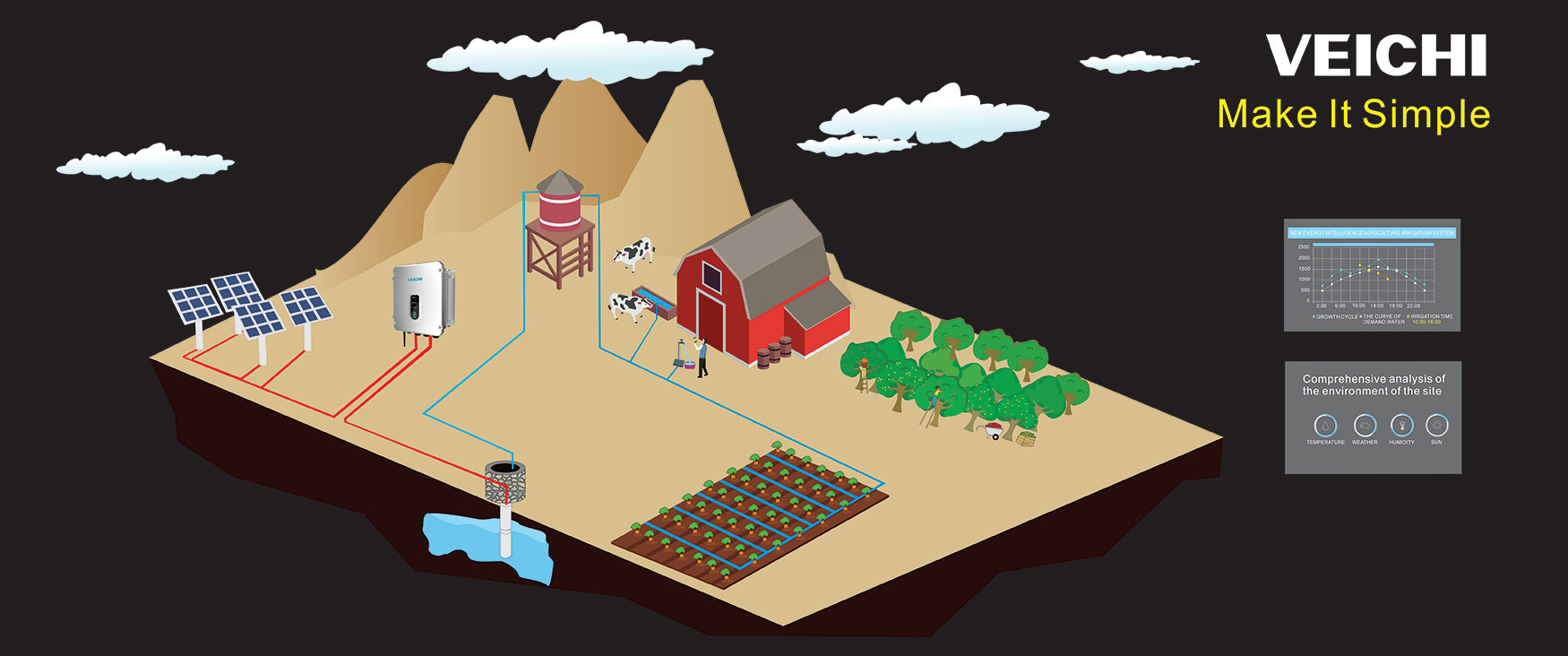

Inverter per pompa acqua fotovoltaica

Inverter per uso generale: l'industria delle fibre chimiche tessili e dell'imballaggio alimentare adotta il sistema Internet of Things, in grado di monitorare le apparecchiature in tempo reale, raccogliere regolarmente i parametri delle apparecchiature e avvisare in modo intelligente. L'SMS notificherà in tempo reale al personale di manutenzione l'informazione del guasto.

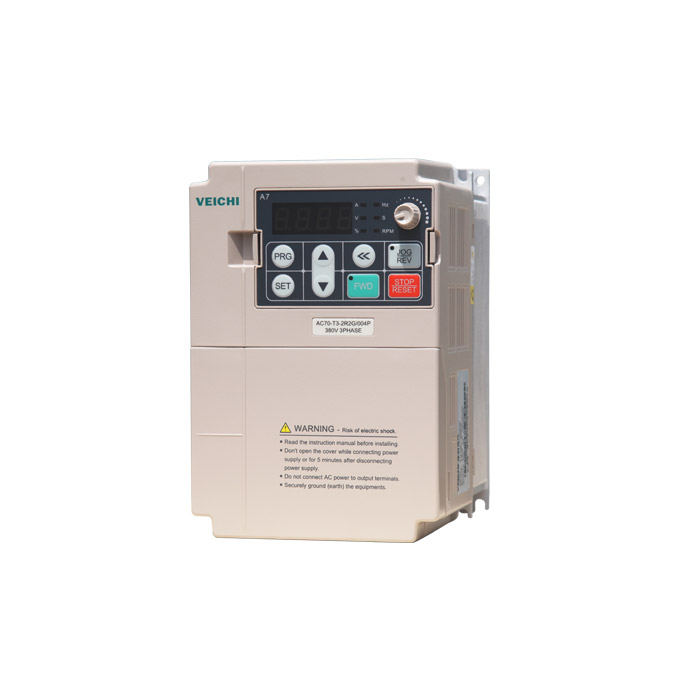

Inverter per uso generale

È stata ufficialmente rilasciata online la versione software di VEICHI IOT APP. Il follow-up sarà continuamente ottimizzato e aggiornato e l'esperienza dell'utente sarà continuamente migliorata. Infine, allega il codice QR dell'APP speciale appositamente realizzata dall'artista e dal settore dei prodotti e dei servizi dell'azienda e scansiona rapidamente l'esperienza di download del codice QR.

La versione del software dell'APP VEICHI IOT
