Riempitrice farmaceutica Soluzione

Introduzione

La riempitrice per medicinali è adatta per l'industria farmaceutica, chimica, alimentare e di altro tipo. È un dispositivo per riempire contenitori di vetro, plastica, metallo e altri contenitori con pressione negativa sotto vuoto e liquido autoadescante. Il calibro della macchina utilizzata per il contenitore da riempire dovrebbe essere piccolo e lo stress di espansione della superficie del liquido nel calibro dovrebbe essere maggiore della pressione idrostatica.

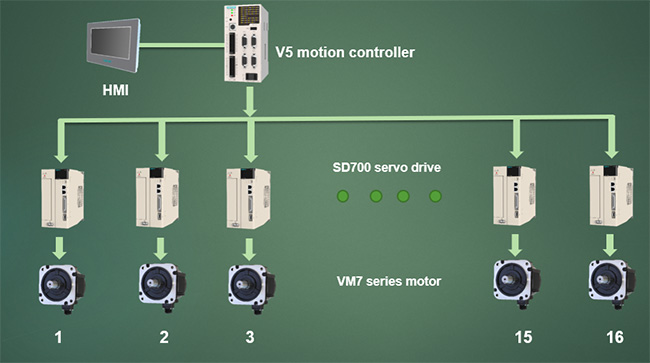

Topologia del sistema

Punti salienti del programma

1. Il sistema adotta il controller di movimento VEICHI V5-MC104, l'architettura hardware a doppia CPU e la velocità di elaborazione sottostante è più veloce.

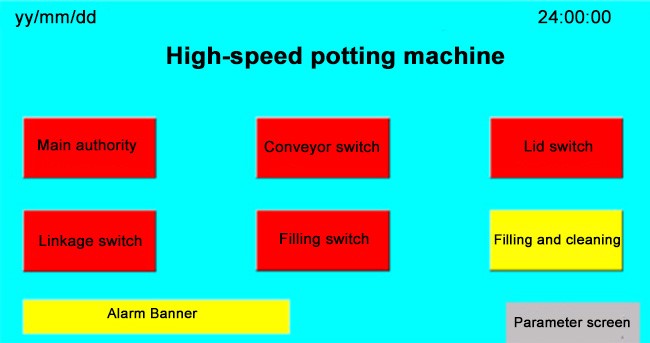

2. Controllo centralizzato dell'interfaccia uomo-macchina, prestazione stabile, facile da usare e mantenere.
3. La connessione tra il controller V5 e il servoazionamento adotta segnali differenziali ad alta velocità, che hanno elevata stabilità e non sono suscettibili a interferenze. La velocità massima dell'impulso della porta dell'impulso differenziale è 3M, che può raggiungere una precisione di controllo estremamente elevata.
4. La comunicazione dei dati tra i nodi della rete di comunicazione CANopen ha ottime prestazioni in tempo reale, forte capacità anti-interferenza, elevata velocità di comunicazione, facile implementazione e prestazioni ad alto costo.

Principio del processo

La riempitrice farmaceutica è composta principalmente da un corpo, un dispositivo di trasporto, una parte di riempimento, un dispositivo quadrante, un sistema di alimentazione del tappo, una testa di tappatura, un vassoio di uscita della bottiglia, un meccanismo di riempimento di tracciamento e un dispositivo di trasmissione.
1. Trasmissione: il motore trasmette la potenza all'albero dell'ingranaggio a vite senza fine del riduttore attraverso la puleggia, quindi l'albero dell'ingranaggio a vite senza fine passa gli ingranaggi per trasmettere la potenza all'albero della ruota, alla parte di riempimento e alla testa di tappatura. La parte di riempimento, la testa di tappatura e ciascun quadrante si muovono in modo sincrono e la potenza viene trasmessa al dispositivo di quadrante di alimentazione del biberon attraverso l'ingranaggio conico.
2. Riempimento: i flaconi di liquido orale vengono inviati dalla grande ruota di alimentazione del flacone alla ruota di transizione, quindi la ruota di transizione viene inviata alla cinghia di distribuzione e la bottiglia viene guidata dalla cinghia di distribuzione per avanzare a una velocità uniforme. L'ago di riempimento viene inserito nell'imboccatura della bottiglia sotto il controllo del meccanismo di tracciamento e si muove in avanti in sincronia con la bottiglia per realizzare il riempimento di tracciamento.
3. Fornitura del coperchio: è costituita da un binario di trasporto del coperchio, una testa di disposizione del coperchio e un meccanismo di usura del coperchio. La testa di tappatura adotta il principio dell'oscillazione a spirale elettromagnetica per disporre i tappi disordinati in coda e inviarli al binario di alimentazione dei tappi. Quando passa attraverso il meccanismo di tappatura, la bottiglia trasporta il tappo attraverso la piastra di tappatura per far sì che il tappo si usuri correttamente.
4. Meccanismo di riempimento di tracciamento: l'ago di riempimento è azionato dal servomotore per eseguire un movimento alternativo e l'ago di riempimento può essere inserito con precisione nell'imboccatura della bottiglia regolando la posizione relativa del portaago e del telaio di montaggio.
