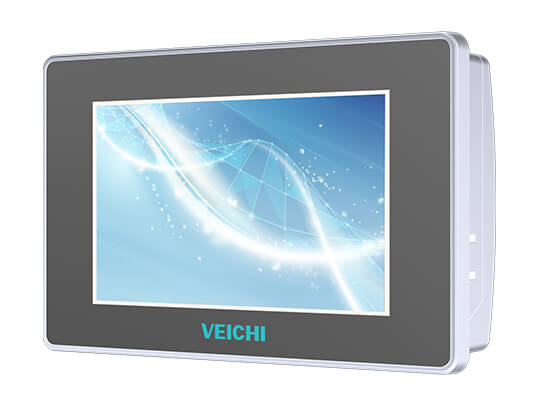

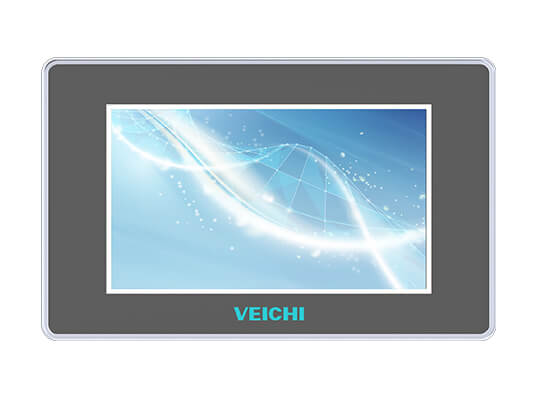

Produttore di interfacce uomo-macchina HMI serie VEICHI VI20

Panoramica del prodotto

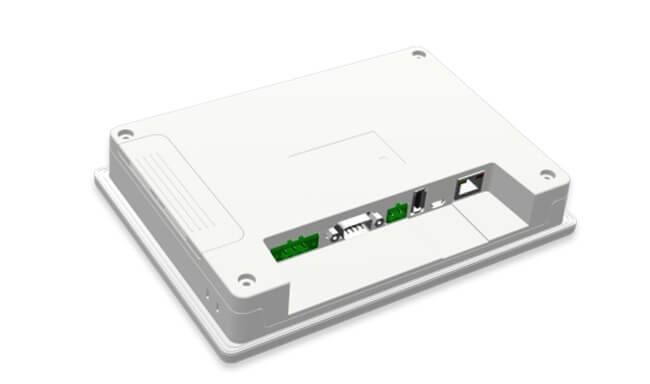

La serie HMI industriale VEICHI VI20 è una nuova generazione di HMI IoT con guscio in plastica ABS industriale e alta affidabilità. Il nuovo modello è dotato di un approccio down-cable più pratico e di un aspetto migliore. Sono disponibili anche i modelli con risoluzione più elevata.

Con il modulo FLink IOT, puoi aggiornare immediatamente l'HMI IOT e usufruire di un servizio di piattaforma cloud IOT industriale completo e conveniente.

Panoramica del prodotto

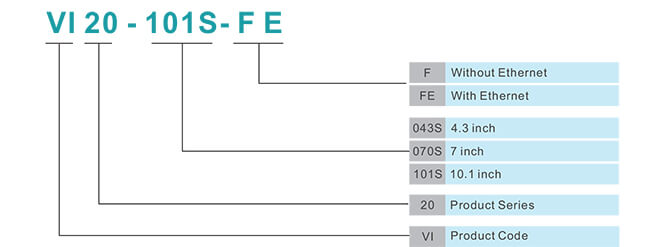

Descrizione del modello

Descrizione modello

Caratteristiche del prodotto

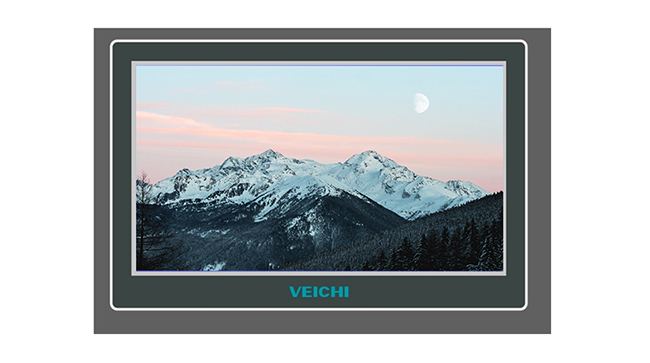

HD, highlight, angolo di visione completo: utilizzando il display LCD ad alta definizione e luminosità, l'angolo di visione massimo raggiunge i 170 gradi.

Caratteristiche del prodotto

Supporta l'edge computing: possiedi un potente software operativo integrato, ovvero un software di edge computing.

1. Risoluzione locale di oltre 300 protocolli.
2. Funzioni VPN e routing.
3. Funzione di archiviazione dei dati.
4. Supporta MQTT.

Supporta l'edge computing

Supporta il modulo di espansione IOT Flink: la configurazione remota dei dati del dispositivo di campo è possibile tramite Flnk.

1. Download remoto del PLC.
2. Configurazione dei dati.
3. Interrogazione dati storici.
4. Configurazione allarmi.

Slot per scheda modulo di espansione
Modulo di supporto: FLink,FLink-2G(-A),FLink-4G(-A), FLink-4G(-C),FLink-WiFi(-A).< /p>

Supporta la piattaforma cloud Flex Cloud: potente piattaforma SAAS basata sulla struttura B/S.

1. Monitoraggio della configurazione.
2. Monitoraggio della mappa.
3. Rapporto dati.
4. APP mobile.

Supporta la piattaforma cloud Flex Cloud

Schema delle dimensioni di installazione

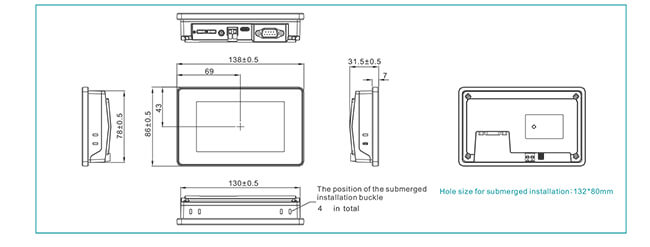

Disegni dimensionali VI20-043S-F

VI20-043S-F disegni dimensionali

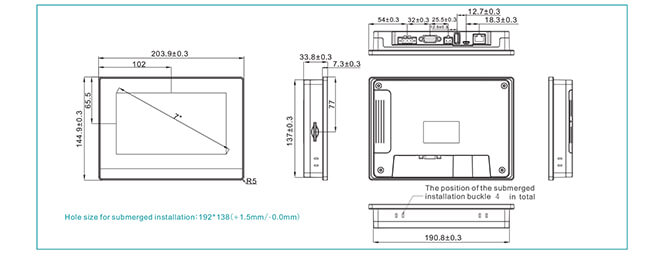

Disegni dimensionali VI20-070S-F/VI20-070S-FE

VI20-070S-F/VI20-070S-FE disegni dimensionali

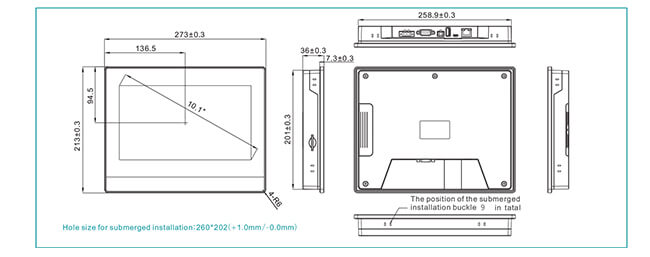

Disegni dimensionali VI20-101S-F/VI20-101S-FE

VI20-101S-F/VI20-101S-FE disegni dimensionali

Applicazioni industriali per VI20

Applicazioni: petrolio e gas naturale, prodotti chimici farmaceutici e altri ambienti elettrici che richiedono protezione contro le esplosioni.

Specifiche

Parametri hardware
Modello:VI20-043S-F	Schermo: schermo LCD TFT da 4,3” 16:9 Risoluzione: 800×480 Colore: 16 bit Luminosità: 250 cd/m² Retroilluminazione: LED Vita LCD: 50000 ore Touch screen: touch screen resistivo industriale a 4 fili CPU: BRACCIO 720 MHz Memoria: 64MB RAM+128MB Flash RTC: Con Ethernet: senza Porta USB: un'interfaccia OTG di tipo C Metodo di download del programma: USB Slave/U Disk (è necessario essere dotati di cavo adattatore) Interfaccia di comunicazione seriale: COM1RS232/RS485/RS422 COM3: RS232 Angolo di visione LCD (T/B/L/R): 80'/80'/80'/80'
Modello:VI20-070S-F	Schermo: schermo LCD TFT da 7” 16:9 Risoluzione: 1024×600 Colore: 24 bit Luminosità: 350 cd/m² Retroilluminazione: LED Vita LCD: 50000 ore Touch screen: touch screen resistivo industriale a 4 fili CPU: Cortex-A8 ARM da 600 MHz Memoria: 128M Flash + 128M DDR3 RTC: orologio in tempo reale integrato Ethernet: senza Porta USB: una porta USB Slave 2.0, una porta USB Host 2.0 Metodo di download del programma: USB Slave/U Disk; Interfaccia di comunicazione seriale: COM1:RS232/RS485/RS422 COM2:RS485 COM3:RS232 Angolo di visione LCD (T/B/L/R): 85'/85'/85'/85'
Modello:VI20-070S-FE	Schermo: schermo LCD TFT da 7” 16:9 Risoluzione: 1024×600 Colore: 24 bit Luminosità: 350 cd/m² Retroilluminazione: LED Vita LCD: 50000 ore Touch screen: touch screen resistivo industriale a 4 fili CPU: Cortex-A8 ARM da 600 MHz Memoria: 128M Flash + 128M DDR3 RTC: orologio in tempo reale integrato Ethernet: 1 canale 10M/100M adattivo Porta USB: una porta USB Slave 2.0, una porta USB Host 2.0 Metodo di download del programma: USB Slave/U Disk/Ethernet Interfaccia di comunicazione seriale: COM1:RS232/RS485/RS422 COM2:RS485 COM3:RS232 Angolo di visione LCD (T/B/L/R): 85'/85'/85'/85'
Modello:VI20-101S-F	Schermo: schermo LCD TFT da 10,1” 16:9 Risoluzione: 1024×600 Colore: 24 bit Luminosità: 400 cd/m² Retroilluminazione: LED Vita LCD: 50000 ore Touch screen: touch screen resistivo industriale a 4 fili CPU: Cortex-A8 ARM da 600 MHz Memoria: 128M Flash + 128M DDR3 RTC: orologio in tempo reale integrato Ethernet: senza Porta USB: una porta USB Slave 2.0, una porta USB Host 2.0 Metodo di download del programma: USB Slave/U Disk Interfaccia di comunicazione seriale: COM1: RS232/RS485/RS422 COM3: RS232 Angolo di visione LCD (T/B/L/R): 85'/85'/85'/85'
Modello:VI20-101S-FE	Schermo: schermo LCD TFT da 10,1” 16:9 Risoluzione: 1024×600 Colore: 24 bit Luminosità: 400 cd/m² Retroilluminazione: LED Vita LCD: 50000 ore Touch screen: touch screen resistivo industriale a 4 fili CPU: Cortex-A8 ARM da 600 MHz Memoria: 128M Flash + 128M DDR3 RTC: orologio in tempo reale integrato; Ethernet: 1 canale 10M/100M adattivo Porta USB: una porta USB Slave 2.0, una porta USB Host 2.0 Metodo di download del programma: USB Slave/U Disk/Ethernet Interfaccia di comunicazione seriale: COM1:RS232/RS485/RS422 COM2:RS485 COM3:RS232 Angolo di visione LCD (T/B/L/R): 85'/85'/85'/85'

Specifiche elettriche
Modello:VI20-043S-F	Potenza nominale: < 2,5 W Tensione nominale: DC24V, intervallo lavorabile DC 9V~28V Protezione dell'alimentazione: con protezione da sovratensione Consenti perdita di potenza: < 5 mS CE e RoHS: conformi alla norma EN61000-6-2:2005 Norma EN61000-6-4:2007; Fulmine ± 1KV Impulso di gruppo±2KV; Contatto statico 4KV Scarico dell'aria 8KV Conforme alla direttiva RoHS
Modello:VI20-070S-F	Potenza nominale: < 10 W Tensione nominale: DC24V, intervallo lavorabile DC 9V~28V Protezione dell'alimentazione: con protezione da sovratensione Consenti perdita di potenza: < 5 mS CE e RoHS: conforme allo standard EN61000-6-2:2005EN61000-6-4:2007 conforme allo standard RoHS sovratensione da fulmine ± 1 KV impulso di gruppo ± 2 KV Contatto statico 4 KV, scarica in aria 8 KV
Modello:VI20-070S-FE	Potenza nominale: < 10 W Tensione nominale: DC24V, intervallo lavorabile DC 9V~28V Protezione dell'alimentazione: con protezione da sovratensione Consenti perdita di potenza: < 5 mS CE e RoHS: conforme allo standard EN61000-6-2:2005EN61000-6-4:2007 conforme allo standard RoHS sovratensione da fulmine ± 1 KV impulso di gruppo ± 2 KV Contatto statico 4 KV, scarica in aria 8 KV
Modello:VI20-101S-F	Potenza nominale: < 10 W Tensione nominale: DC24V, intervallo lavorabile DC 9V~28V Protezione dell'alimentazione: con protezione da sovratensione Consenti perdita di potenza: < 5 mS CE e RoHS: conforme allo standard EN61000-6-2:2005EN61000-6-4:2007 conforme allo standard RoHS sovratensione da fulmine ± 1 KV impulso di gruppo ± 2 KV Contatto statico 4 KV, scarica in aria 8 KV
Modello:VI20-101S-FE	Potenza nominale: < 10 W Tensione nominale: DC24V, intervallo lavorabile DC 9V~28V Protezione dell'alimentazione: con protezione da sovratensione Consenti perdita di potenza: < 5 mS CE e RoHS: conforme allo standard EN61000-6-2:2005EN61000-6-4:2007 conforme allo standard RoHS sovratensione da fulmine ± 1 KV impulso di gruppo ± 2 KV Contatto statico 4 KV, scarica in aria 8 KV

Requisiti ambientali
Modello:VI20-043S-F/VI20-070S-F/VI20-070S-FE/VI20-101S-F/VI20-101S-FE	Temperatura operativa Temperatura di stoccaggio: 0~50 ℃ Temperatura di conservazione: da meno 20 ℃ a 60 ℃ Anti-UV: è vietato lavorare in un ambiente con forti raggi ultravioletti (come la luce solare diretta) Umidità ambientale: 10~90%RH (senza condensa) Resistenza agli urti: 10~25 Hz (direzione X/Y/Z 2G/30 minuti) Metodo di raffreddamento: raffreddamento ad aria naturale

Indice meccanico
Modello:VI20-043S-F	Livello di protezione: il pannello frontale è conforme a IP65 (installato con armadi a pannello piatto) e il guscio posteriore è conforme a IP20 Struttura meccanica: tecnopolimeri Dimensioni del foro: 132 mm × 80 mm Dimensioni complessive: 138 mm × 86 mm × 32 mm Dimensione totale: circa 560 g
Modello:VI20-070S-F/VI20-070S-FE	Livello di protezione: il pannello frontale è conforme a IP65 (installato con armadi a pannello piatto) e il guscio posteriore è conforme a IP20 Struttura meccanica: tecnopolimeri Dimensioni del foro: 192 mm × 138 mm Dimensioni complessive: 204 mm × 145 mm × 33,8 mm Dimensione totale: circa 890 g
Modello:VI20-101S-F/VI20-101S-FE	Livello di protezione: il pannello frontale è conforme a IP65 (installato con armadi a pannello piatto) e il guscio posteriore è conforme a IP20 Struttura meccanica: tecnopolimeri Dimensione del foro: 260 mm × 202 mm Dimensioni complessive: 273 mm×213 mm×36 mm

Mostra più specifiche Mostra meno specifiche

Downloads

Nome file	Tipo	Lingua	Tipo di file	Aggiorna	Scarica
HMI&PLC Catalog	Catalog	English	PDF	2018-07-03	24.3MB
Driver USB VI20	Software	Inglese	zip	2024-04-16	8.07MB
VI20 101S FZ Specifiche V1.0	Manual	Inglese	PDF	2024-04-16	535KB
VI20 Studio 2.8.11635.0 per win7, win10 e win11	Software	Inglese	ZIP	2024-04-16	859MB
Manuale utente VI20 V1.0	Manual	Inglese	PDF	2024-04-16	29.1MB
VI20 101S FE Specifiche V1.0	Manual	Inglese	PDF	2024-04-16	519KB
VI20 070S FEZ Specifiche V1.0	Manual	Inglese	PDF	2024-04-16	532KB
Download dell'applicazione mobile VI20-FBOX	Software	Inglese	PDF	2024-04-16	201KB
VI20Studio 2.8.11635.0 per XP	Software	Inglese	ZIP	2024-04-16	885MB
Catalogo HMI serie VI20	Catalog	Inglese	PDF	2024-04-16	25MB
VI20 101S FEZ Specifiche V1.0	Manual	Inglese	PDF	2024-04-16	529KB
VI20 043S FZ Specifiche V1.0	Manual	Inglese	PDF	2024-04-16	301KB
VI20 070S F Specifiche V1.0	Manual	Inglese	PDF	2024-04-16	517KB
VI20 043S F Specifiche V1.0	Manual	Inglese	PDF	2024-04-16	275KB
VI20 IOT BWS1.0 FLink Specifiche tecniche V1.0	Manual	Inglese	PDF	2024-04-16	488KB
VI20 IOT BS4.0 Specifica FLink V1.0	Manual	Inglese	PDF	2024-04-16	548KB
VI20-156S-FE Specifica V1.0	Manual	Inglese	PDF	2024-04-16	844KB
Software neutro VI20-Z V1.0	Software	Inglese	ZIP	2024-04-16	695MB
VI20-FBOX-FlexManager-1.0.3131.0	Software	English	ZIP	2024-04-16	93.3MB
VI20 Studio-2.8.11777.0	Software	Inglese	ZIP	2024-04-16	895MB
HMI FGateManager-1.0.3289.0	Software	Inglese	ZIP	2024-04-16	114MB

Solutions

Macchina per rete metallica esagonale

Una macchina per reti metalliche esagonali è un'attrezzatura professionale per la produzione di reti metalliche esagonali regolari. È ampiamente utilizzato nel petrolio, nell'edilizia, nell'allevamento, nell'industria chimica, nelle condutture di riscaldamento e in altre reti di avvolgimento di condutture.

Saldatrice automatica a quattro pistole per flangia in ferro angolare

La saldatrice automatica a quattro pistole con flangia in ferro angolare può realizzare la funzione di taglio automatico, risparmiando tempo e fatica. Utilizzando la tecnologia di saldatura a quattro pistole, i quattro angoli vengono sincronizzati e posizionati automaticamente per garantire efficienza e precisione.

Sistema di taglio volante

Il sistema di cesoia volante è un sistema di taglio e lavorazione del materiale che alimenta e taglia allo stesso tempo. Esegue il taglio sincrono durante il processo di alimentazione del materiale per raggiungere lo scopo di taglio ad alta precisione senza arrestare la macchina.

Macchina da taglio a lunghezza fissa

IPer soddisfare la domanda del mercato, VEICHI ha introdotto un servoazionamento completamente a circuito chiuso con un algoritmo nuovo e migliorato, che può efficacemente evitare l'impatto della trasmissione meccanica sulla precisione del controllo finale dell'apparecchiatura.

Macchina automatica per tenoni a coda di rondine

La tenonatrice automatica a coda di rondine è facile da usare, si basa sul sistema di controllo, non ha bisogno di cambiare frequentemente gli utensili abrasivi, gli utensili da taglio, può essere guidata da guide lineari e può completare automaticamente le azioni di lavorazione. Popolare nel mercato.

Controllo della tensione

Lo schema di controllo della tensione viene utilizzato principalmente dopo la stampa dell'etichetta. Dopo che l'etichetta è stata stampata, deve passare attraverso alcuni processi prima di poter diventare un prodotto finito.

Macchina da taglio per asciugamani di carta

La carta da pompa e la carta velina bagnata utilizzate nella vita quotidiana sono tutte strisce corte, lunghe pochi metri, che vengono tagliate con un taglierino prima di essere confezionate in sacchetti utilizzabili da tutti.

Macchina per piegare i tessuti

Con il continuo miglioramento del livello del settore della ristorazione nel mio paese, la domanda di tovaglioli è in aumento.

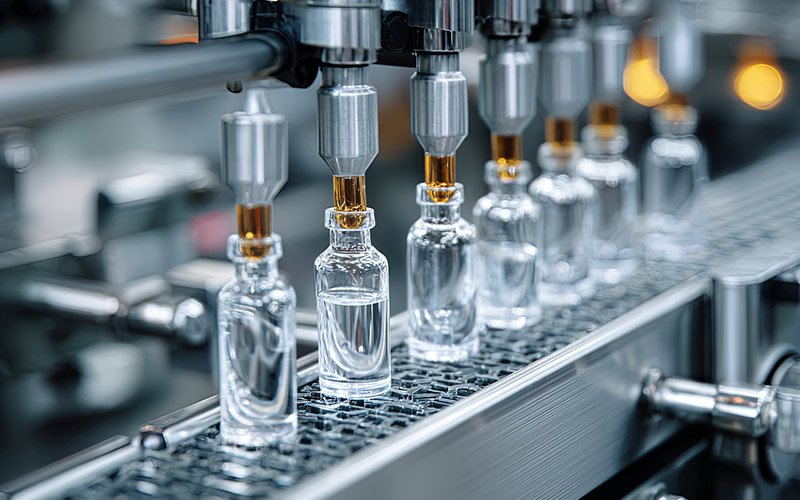

Riempitrice farmaceutica
