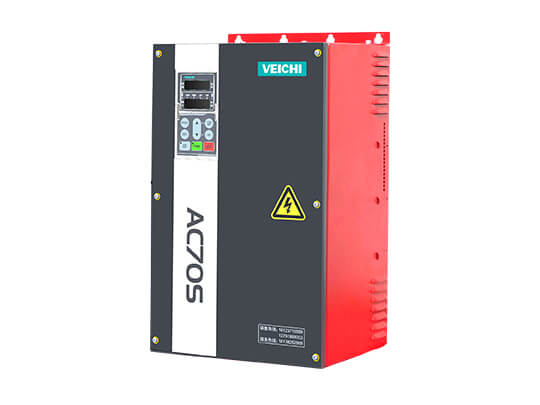

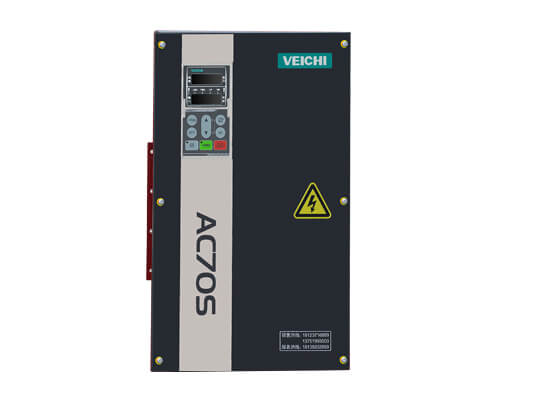

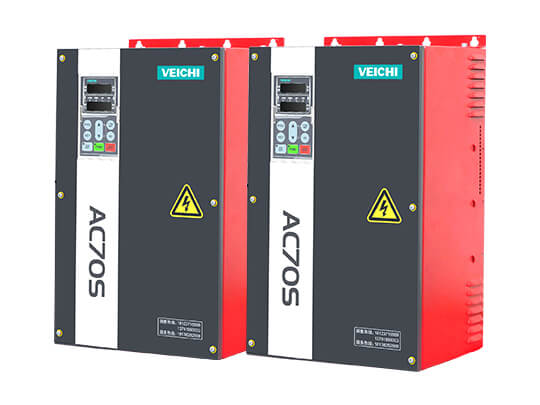

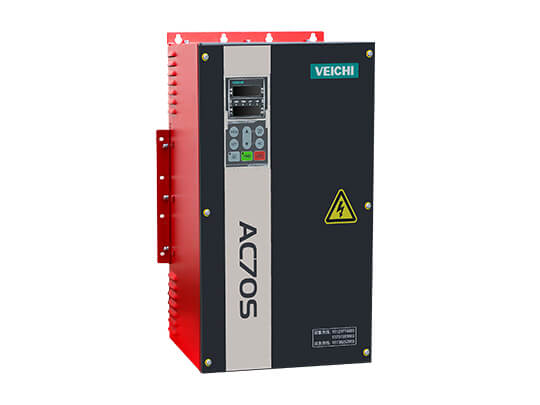

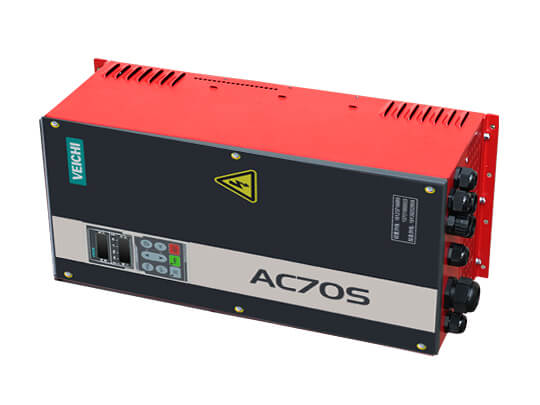

AC70S Azionamento speciale per ascensori edili
- Non è necessario modificare i parametri dell'inverter, purché i cavi siano collegati correttamente, può funzionare normalmente dopo aver acceso la macchina.
- È possibile ottenere un atterraggio preciso a qualsiasi velocità;
- L'operatore della tastiera può visualizzare i segnali di limite superiore e inferiore, ascendente e discendente, il che è utile per la manutenzione del sistema;
- Il funzionamento regolare, nessun impatto, riduce l'abrasione della struttura meccanica e delle parti vulnerabili;
Contatta il supporto
E-mailIntroduzione al prodotto
Un azionamento con funzione docking appositamente progettato per la trasformazione di vecchi ascensori. Integrando convertitore di frequenza, modulo freno e indicatore di stato, è conveniente per la manutenzione in loco delle apparecchiature e riduce al minimo il costo della trasformazione della conversione di frequenza dell'ascensore da cantiere.
Caratteristiche
1. Sicuro e affidabile: la speciale funzione di controllo logico del freno, attraverso la frequenza di rilascio e il collega corrente di rilascio per raggiungere il freno, per garantirne sicurezza e affidabilità.
2. Elevato rapporto prestazioni-prezzo: rispetto a un set completo di armadi inverter, il prezzo è più economico e le prestazioni sono equivalenti.
3. Design umanizzato: non è necessario modificare i parametri dell'inverter, purché i cavi siano collegati correttamente, può funzionare normalmente dopo aver acceso la macchina.
4. La trasformazione è semplice: nessuna necessità di aggiungere dispositivi limite di decelerazione, nessuna sostituzione del tavolo operatorio; è possibile ottenere un atterraggio preciso a qualsiasi velocità.
5. Manutenzione conveniente: l'operatore della tastiera può visualizzare i segnali di limite superiore e inferiore, ascendente e discendente, il che è conveniente per la manutenzione del sistema.
6. Prolunga la vita meccanica: funzionamento regolare, nessun impatto, riduce l'abrasione della struttura meccanica e delle parti vulnerabili, prolunga il tempo di utilizzo del motore e del freno a disco e aumenta efficacemente la durata dell'ascensore da cantiere.
Applicazioni industriali per l'azionamento speciale AC70S per ascensori edili
Applicazioni: ascensore per l'edilizia.
Specifiche
| Scala di potenza | 30,000 W-37,000 W |
|---|
| Frequenza della tensione | Trifase 380V 50/60Hz Trifase 220V 50/60Hz |
|---|---|
| Fluttuazione consentita | Voltaggio: 320 V ~ 440 V; Tasso di squilibrio di tensione: <3%; Frequenza: ±5% Il tasso di distorsione soddisfa i requisiti di IEC61800-2 |
| La tensione di uscita | Uscita in condizioni nominali: 3 fasi, tensione di ingresso 0 ~, errore inferiore al 5% |
|---|---|
| Gamma di frequenze di uscita | 0~120Hz |
| Precisione della frequenza di uscita | ±0,5% del valore massimo della frequenza |
| Capacità di sovraccarico | Corrente nominale 150% 60 s, corrente nominale 180% 10 s, corrente nominale 200% 0,5 s |
| Modalità di controllo del motore | Controllo vettoriale senza PG, controllo vettoriale con PG, controllo V/F |
|---|---|
| Frequenza portante | 0,6~15,0kHz, modulazione della portante casuale |
| Intervallo di controllo della velocità | Controllo vettoriale senza PG, carico nominale 1:100 Controllo vettoriale con PG, carico nominale 1:1000 |
| Precisione della velocità allo stato stazionario | Controllo vettoriale senza PG: ≤1% della velocità sincrona nominale Controllo vettoriale con PG: ≤0,02% della velocità sincrona nominale |
| Coppia di spunto | Controllo vettoriale senza PG: 180% coppia nominale a 0,5 Hz: Controllo vettoriale di coppia con PG: 200% coppia nominale a 0 Hz |
| Capacità di frenatura CC | Frequenza di avvio: 0,00~50,00 Hz Tempo di frenatura: 0,0~60,0 s Corrente di frenatura: 0,0~150,0% della corrente nominale |
|---|---|
| Tensione di uscita nominale | Utilizzando la funzione di compensazione della tensione di alimentazione, la tensione nominale del motore è del 100%, che può essere impostata nell'intervallo 50-100% (l'uscita non può superare la tensione di ingresso) |
| Canale di impostazione della frequenza | Impostazione digitale tastiera, potenziometro tastiera, impostazione comunicazione, selezione terminale multicanale |
| Esegui il canale di comando | Impostazione del pannello operativo, impostazione del terminale esterno, impostazione della comunicazione |
| Segnale di ingresso/uscita esterno | 8 ingressi logici, 1 ingresso a impulsi ad alta velocità, 2 ingressi analogici, 2 uscite analogiche, 2 uscite relè, 1 uscita collettore e 1 interfaccia di comunicazione RS485 |
| Funzione protettiva | Sovratensione, sottotensione, limitazione di corrente, sovracorrente, sovraccarico, surriscaldamento, stallo da sovratensione |
|---|
| Luogo di installazione | Al coperto, a non più di 1000 m sul livello del mare, senza gas corrosivi e senza luce solare diretta |
|---|---|
| Umidità della temperatura | Da meno 10 a più 40°C, da 20% a 95% di umidità relativa (senza condensa) |
| vibrazione | Meno di 0,5 g sotto 20 Hz |
| Temperatura di conservazione | -25~+60℃ |
| Livello di protezione | IP25 |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
