Sistema di controllo intelligente per il sollevamento di materiali S100

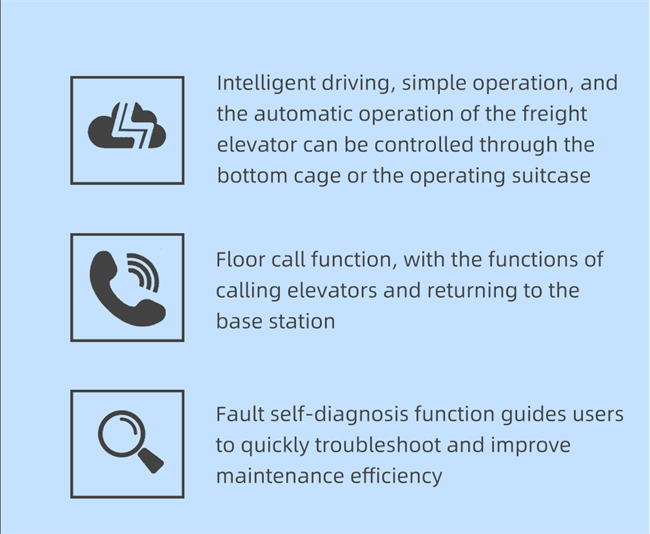

- La guida intelligente, il funzionamento semplice e il funzionamento automatico del montacarichi possono essere controllati attraverso la gabbia inferiore o la valigia operativa.
- Funzione chiamata al piano, con funzioni di chiamata ascensori e ritorno alla stazione base.
- La funzione di monitoraggio video aiuta il conducente a controllare facilmente gli ostacoli circostanti e il personale durante il funzionamento.
- Il rilevamento umanoidi AI integrato può limitare il funzionamento del montacarichi in caso di violazione del trasporto di persone.
Contatta il supporto
E-mailIntroduzione al prodotto

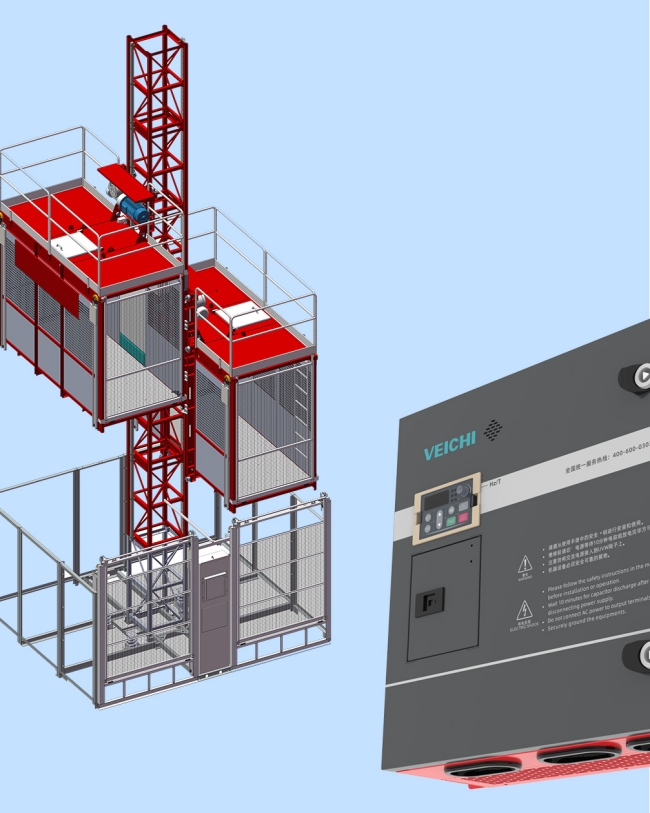

S100 è un modello speciale sviluppato per il sistema di controllo intelligente degli ascensori per l'edilizia cargo, tra cui VFD, touch screen HMI, guida intelligente (senza equipaggio), rilevamento umanoidi, interazione uomo-computer, diagnosi intelligente, telecomando wireless, trasmissione video wireless , livellamento automatico, ecc. Fornire ai clienti soluzioni di controllo elettrico complete e ad alte prestazioni per i sollevatori di materiali.

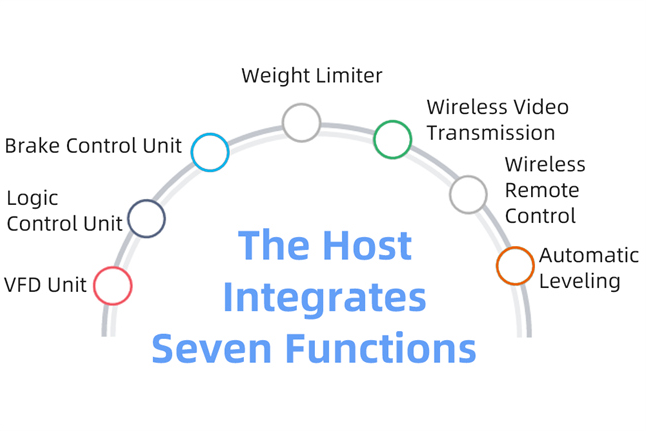

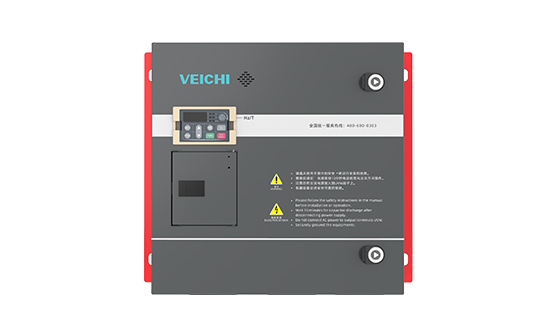

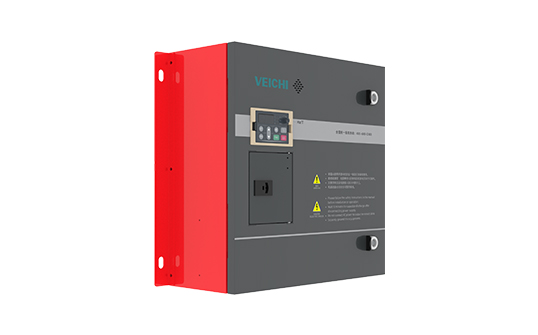

Funzionalità di Drive Host
- Funzione di autodiagnosi dei guasti: guida gli utenti nella risoluzione rapida dei problemi e nel miglioramento dell'efficienza della manutenzione.
- Messaggi vocali intelligenti: promemoria in tempo reale di arresto di emergenza, guasto e stato dei limiti anomali.
Modulo integrato ad alta potenza da 30 dBm, elevata sensibilità di ricezione e potenza di trasmissione, forte capacità di penetrazione, lunga distanza di trasmissione ed eccellente capacità anti-interferenza.

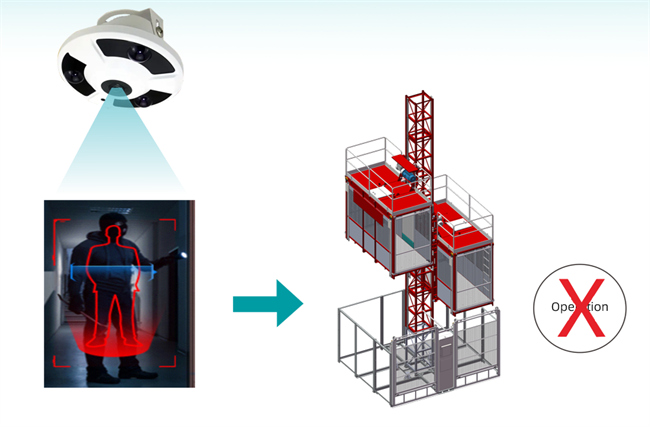

Rilevamento umanoidi AI integrato, quando viene riconosciuto che qualcuno sta prendendo l'ascensore, il funzionamento del montacarichi sarà limitato e l'allarme vocale continuerà finché la persona non lascia la gabbia

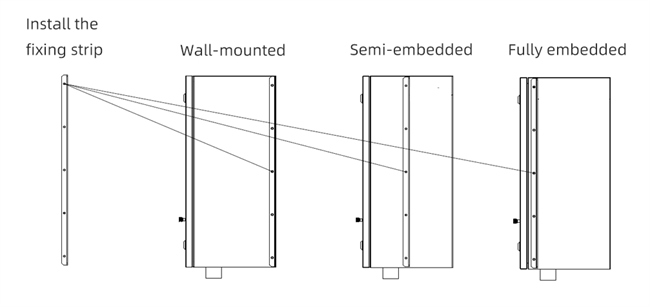

Vari metodi di installazione
Sono disponibili metodi di installazione con montaggio a parete, semi-incorporato e completamente incorporato.
Funzione di livellamento automatico del pavimento
Riduzione del carico di lavoro dell'operatore, funzionamento automatico in atto dopo aver inserito il pavimento e posizione di livellamento precisa.

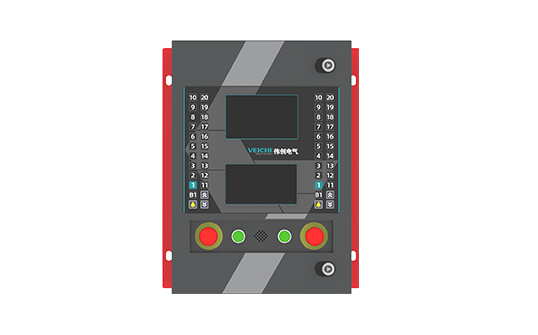

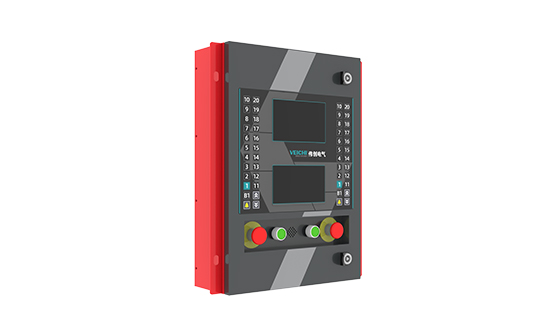

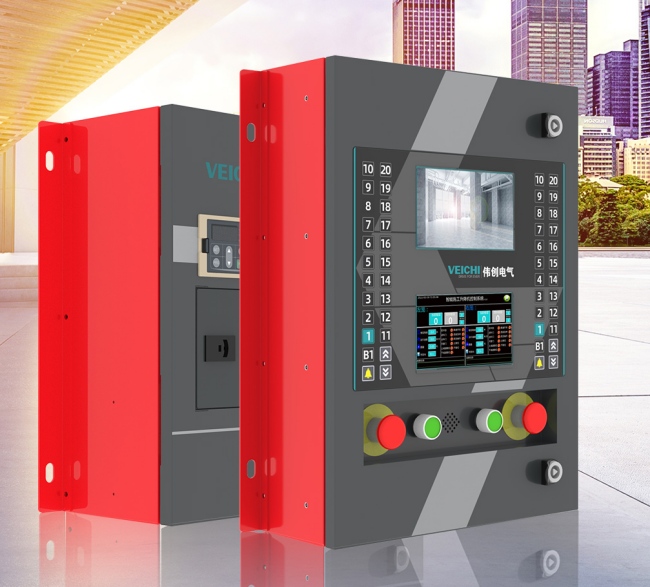

Caratteristiche della scatola della gabbia inferiore
La gabbia inferiore è integrata con il controllo dell'alimentazione esterna e dispone di trasmissione del segnale wireless, chiamata al piano, monitoraggio video e HMI in uno.- Il sistema di interazione HMI consente di regolare facilmente parametri, limiti di visualizzazione, informazioni sui guasti, ecc.
- Messaggi vocali intelligenti, promemoria in tempo reale di arresto di emergenza, guasto e stato limite anomalo.
- La funzione di monitoraggio video raccoglie le immagini nella gabbia e le trasmette allo schermo di monitoraggio in modo che l'operatore possa controllare la situazione all'interno e garantire la sicurezza dell'operazione.
Torna alla funzione di controllo della stazione base
Quando le condizioni di funzionamento dell'ascensore sono soddisfatte, premere il tasto del piano di destinazione e l'ascensore raggiungerà automaticamente il piano di destinazione; dopo aver scaricato il materiale, chiudere la porta di scarico, premere il pulsante di chiamata al piano e l'ascensore raggiungerà automaticamente il primo piano.
Caratteristiche della scatola operativa portatile
I clienti possono scegliere tra scatola operativa portatile e scatola con gabbia inferiore in base alle loro esigenze.
Applicazioni industriali per il sistema di controllo dei paranchi edili S100
Applicazioni:Ascensori per l'edilizia.
Specifiche
| Frequenza della tensione | Trifase 380V 50/60Hz |
|---|---|
| Fluttuazione consentita | Tasso di squilibrio di tensione: <3%; Frequenza: ±5%; Il tasso di distorsione soddisfa i requisiti IEC61800-2 |
| Corrente impulsiva di chiusura | Corrente inferiore a quella nominale |
| Efficienza dell'inverter | ≥96% |
| Tensione di uscita | Uscita in condizioni nominali: trifase, tensione di ingresso 0 ~, errore inferiore al 5% | ||
|---|---|---|---|
|
0～600Hz | ||
| Precisione della frequenza di uscita | ±5% del valore di frequenza massimo | ||
| Capacità di sovraccarico | Corrente nominale 150% per 1 minuto, corrente nominale 180% per 10 s, corrente nominale 200% per 0,5 s | ||
| Potenza luminosa | AC220V/0.3A, successivamente verrà aggiornato a DC24V |
| Modalità di controllo del motore | Controllo V/F |
|---|---|
| Modulazione | Ottimizza la modulazione PWM del vettore spaziale |
| Frequenza portante | 0.7～16.0kHz0 |
| Intervallo di controllo della velocità | Controllo vettoriale senza PG, carico nominale 1:100; controllo vettoriale con PG, carico nominale 1:1000 |
| Precisione della velocità allo stato stazionario | Controllo vettoriale senza PG: ≤2% della velocità sincrona nominale; controllo vettoriale con PG: ≤0,05% della velocità sincrona nominale |
| Coppia di spunto | Controllo vettoriale senza PG: coppia nominale 150% a 0,5 Hz; Controllo vettoriale con PG: coppia nominale 200% a 0Hz |
| Risposta di coppia | Controllo vettoriale senza PG: <20ms; Controllo vettoriale con PG: <10ms |
| Precisione della frequenza | Impostazione digitale: frequenza massima×±0,01%; impostazione analogica: frequenza massima×±0,2% |
| Risoluzione della frequenza | Digital setting: 0.01Hz; Analog setting: maximum frequency×0.05% |
| Capacità di frenatura CC | Frequenza iniziale: 0,00 ~ 50,00 Hz; Tempo di frenatura: 0,0 ~ 60,0 s; Corrente di frenatura: 0,0~150,0% della corrente nominale |
|---|---|
| Aumento di coppia | Aumento automatico della coppia 0,0%~100,0%; aumento della coppia manuale 0,0% ~ 30,0% |
| Curva V/F | Quattro metodi: curva caratteristica della coppia lineare, curva V/F autoimpostata, curva caratteristica della coppia ridotta (potenza 1,1～2,0), curva V/F quadrata |
| Curva di accelerazione e decelerazione | Due modi: accelerazione e decelerazione lineare, accelerazione e decelerazione della curva a S |
| Tensione di uscita nominale | Utilizzando la funzione di compensazione della tensione di alimentazione, la tensione nominale del motore è del 100%, che può essere impostata nell'intervallo compreso tra 50 e 100% (l'uscita non può superare la tensione di ingresso) |
| Regolazione automatica della tensione | Quando la tensione di rete fluttua, può mantenere automaticamente costante la tensione di uscita |
| Trattamento istantaneo delle interruzioni di corrente | Funzionamento ininterrotto grazie al controllo della tensione del bus in caso di interruzione temporanea dell'alimentazione |
| Limitazione automatica della corrente | Limitazione automatica della corrente durante il funzionamento per evitare frequenti interventi per guasto da sovracorrente |
| Caratteristiche standard | Monitoraggio della velocità e riavvio dopo lo spegnimento, salto di frequenza, controllo del limite di frequenza superiore e inferiore, velocità multi-segmento, RS485, uscita analogica, uscita a impulsi di frequenza |
| Canale di impostazione della frequenza | Impostazione digitale della tastiera, comunicazione e commutazione della modalità di selezione del terminale multicanale |
| Esegui il canale di comando | Impostazione del pannello operativo, impostazione del terminale esterno, impostazione della comunicazione, impostazione della scheda di espansione |
| Controllo della fasatura del freno | Funzione di controllo del freno di stazionamento professionale integrata per il sollevamento |
| Funzione protettiva | Sovratensione, sottotensione, limite di corrente, sovracorrente, sovraccarico, relè termico elettronico, surriscaldamento, stallo da sovratensione, protezione dati, protezione rapida, protezione perdita di fase in ingresso e uscita, protezione da sovraccarico del carico. |
|---|
| Display a LED | Display digitale a tubo a doppia riga a 5 cifre: può monitorare lo stato di 2 inverter |
|---|---|
| Copia dei parametri | Le informazioni sul codice funzione dell'inverter possono essere caricate e scaricate per realizzare una copia veloce dei parametri |
| Monitoraggio dello stato | Tutti i parametri del gruppo di parametri di monitoraggio come frequenza di uscita, frequenza data, corrente di uscita, tensione di ingresso, tensione di uscita, velocità del motore, quantità di feedback PID, quantità data PID, temperatura del modulo, ecc. |
| Allarme errore | Sovratensione, sottotensione, sovracorrente, cortocircuito, perdita di fase, sovraccarico, surriscaldamento, stallo da sovratensione, limite di corrente, protezione dati danneggiata, stato operativo guasto corrente, guasto storico |
| Luogo di installazione | Se l'altitudine è inferiore a 1000 metri, declassamento per utilizzo sopra i 1000 metri, declassamento dell'1% ogni 100 metri Nessuna condensa, ghiaccio, pioggia, neve, grandine, ecc., radiazione solare inferiore a 700 W/m2, pressione 70 ~ 106 kPa |
|---|---|
| Umidità della temperatura | Da -10 ℃ a +50 ℃, è possibile utilizzare il declassamento sopra i 40 ℃, la temperatura massima è 60 ℃ (funzionamento a vuoto) 5% ～ 95% RH (senza condensa) |
| Vibrazione | Quando 9~200 Hz, 5,9 m/s2(0,6 g) |
| Temperatura di conservazione | -30～+60℃ |
| Metodo di installazione | Montaggio a parete |
| Livello di protezione | IP23 |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
