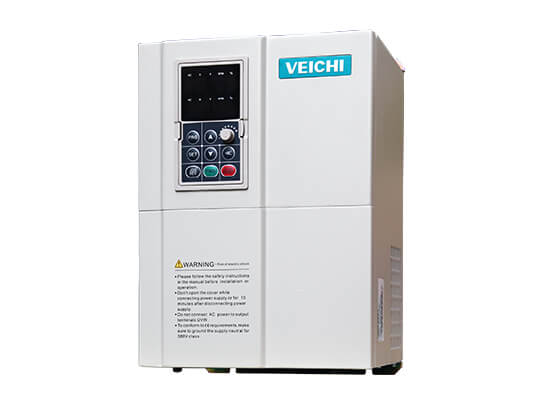

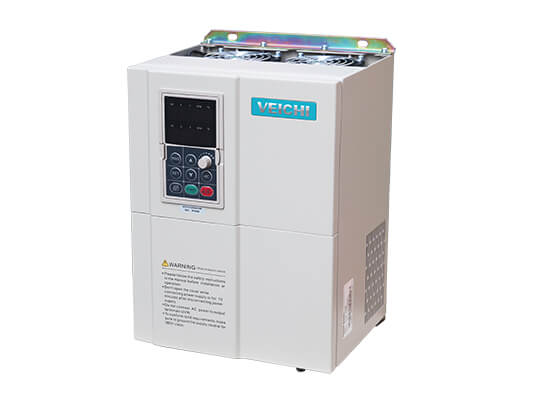

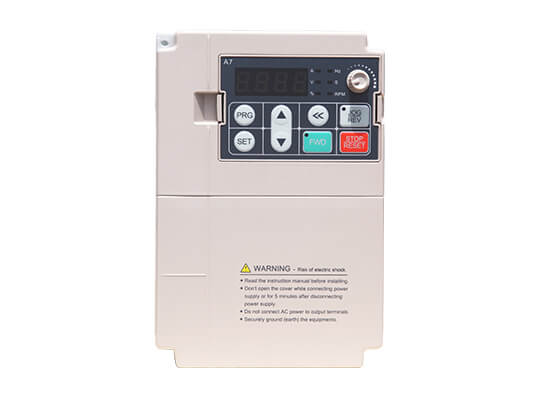

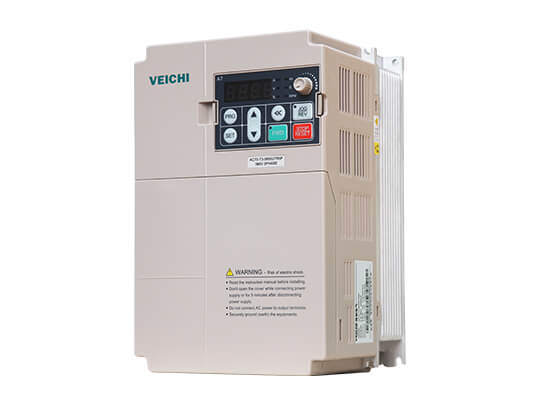

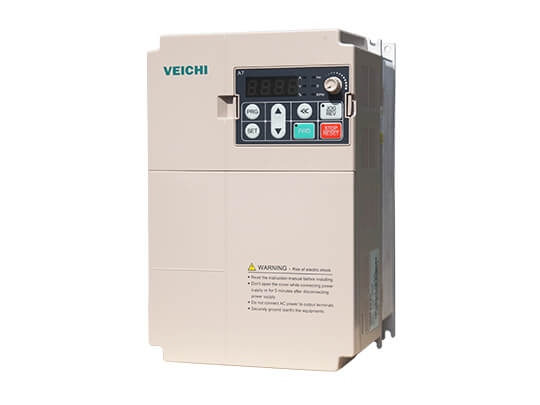

Azionamento speciale per paranco AC70T
- Incremento automatico della velocità con carico leggero o gancio vuoto, corrispondente alla velocità operativa ottimale
- Il mantenimento della coppia a velocità zero impedisce lo slittamento del freno a causa di lunghi ritardi meccanici
- La funzione di controllo sincrono garantisce che due meccanismi di sollevamento siano sincronizzati per garantire la sicurezza
- Anti-collision function to prevent collision
Contatta il supporto
E-mailPanoramica dell'azionamento speciale del paranco AC70T
L'azionamento a frequenza speciale di sollevamento AC70T è appositamente progettato per l'applicazione del settore. Ha funzioni perfette, buon effetto protettivo (resistenza alla corrosione in nebbia salina) e prestazioni eccellenti, garantendo la sicurezza, l'affidabilità e l'efficienza dei macchinari di sollevamento. È adatto per l'azionamento di sollevamento, beccheggio, carrello, rotazione, orzata, ecc. in settori quali macchine portuali, macchine navali, macchine edili, macchine minerarie, gru, gru a portale, paranchi elettrici, gru e paranchi.
Funzioni
1. Carico leggero e alta velocità.
2. Mantenimento della coppia a velocità zero.
3. Controllo sincrono di più motori.
4. Funzione anticollisione.
Caratteristiche

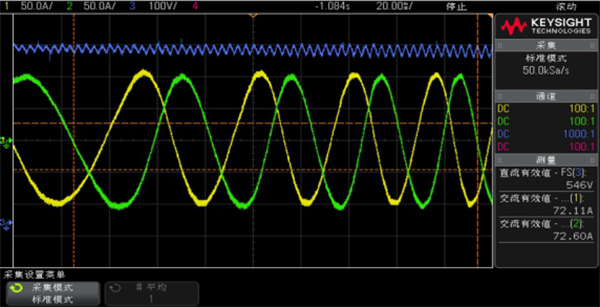

Funzionamento stabile a bassa frequenza e coppia elevata
Uscita uniforme della coppia nominale di 0,5 Hz/150%, per garantire che l'attrezzatura di sollevamento funzioni senza intoppi durante l'avvio, la salita e la discesa.
Eccellente soppressione della corrente e soppressione della tensione del bus
La funzione di soppressione della corrente può evitare frequenti allarmi di sovracorrente dell'inverter. Quando la corrente supera il punto di protezione corrente, la funzione di soppressione della sovracorrente può limitare continuamente la corrente all'interno del punto di protezione corrente, proteggendo così la sicurezza dell'apparecchiatura ed evitando allarmi di sovracorrente causati da carico improvviso o interferenze.

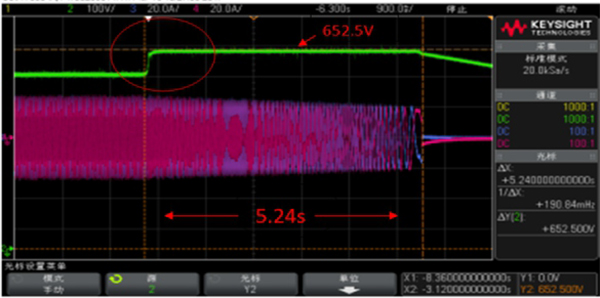

La funzione di soppressione della sovratensione può evitare l'allarme di sovratensione dell'inverter durante l'accelerazione e la decelerazione. Quando la tensione del bus dell'inverter raggiunge o supera il punto di protezione durante l'accelerazione e la decelerazione, la funzione di soppressione della sovratensione può regolare automaticamente la frequenza operativa per sopprimere l'aumento della tensione del bus, proteggendo così la sicurezza dell'apparecchiatura. Evita l'allarme di sovratensione causato dall'aumento della tensione del bus dell'inverter.
Ampia gamma di velocità
L'intervallo di frequenza di uscita è 0-320 Hz, che soddisfa i requisiti di notifica di carico leggero, carico pesante e bassa velocità delle apparecchiature di sollevamento e migliora l'efficienza dell'apparecchiatura.
Capacità di sovraccarico eccellente
150% di corrente nominale per 1 minuto, 180% di corrente nominale per 10 secondi e 200% di corrente nominale per 0,5 secondi.
Funzione di protezione dallo stallo (modalità a circuito chiuso)
Quando viene rilevato che la velocità effettiva supera il 115% della velocità nominale durante il funzionamento, l'inverter invia rapidamente un segnale di freno per realizzare una frenata di emergenza.
Logica di controllo del freno dedicata
Controllare il freno (freno) dell'attrezzatura di sollevamento per aprirsi e chiudersi in una sequenza temporale ragionevole per garantire la sicurezza e l'affidabilità del sistema.
Ampio intervallo di tensione in ingresso
Stabilizzazione automatica della tensione: per garantire che quando la tensione di rete diminuisce, l'uscita possa ancora soddisfare i requisiti di coppia in uscita dell'attrezzatura di sollevamento e l'intervallo di fluttuazione della tensione di ingresso consentito sia ± 20%.
Applicazioni industriali per azionamento speciale per paranchi AC70T
Applicazioni: macchinari portuali, macchinari navali, macchinari edili, macchinari minerari, gru, gru a portale, paranchi elettrici, gru e paranchi, ecc.
Specifiche
| Scala di potenza | 750 W-200,000 W |
|---|
| Frequenza della tensione | Trifase 380V 50/60Hz |
|---|---|
| Fluttuazione consentita | Tasso di squilibrio di tensione: <3%; Frequenza: ±5%; Il tasso di distorsione soddisfa i requisiti/intervallo IEC61800-2> |
| Corrente impulsiva di chiusura | ≥0,94 (con reattanza CC) |
| Efficienza dell'inverter | ≥96% |
| La tensione di uscita | Uscita in condizioni nominali: trifase, tensione di ingresso 0 ~, errore inferiore al 5% |
|---|---|
| Gamma di frequenze di uscita | 0～320Hz |
| Precisione della frequenza di uscita | ±5% del valore di frequenza massimo |
| Capacità di sovraccarico | Corrente nominale 150% per 1 minuto, corrente nominale 180% per 10 secondi, corrente nominale 200% per 0,5 secondi |
| Frequenza portante | 0.6～15.0kHz |
|---|---|
| Intervallo di controllo della velocità | Controllo vettoriale senza PG, carico nominale 1:100; controllo vettoriale con PG, carico nominale 1:1000 |
| Precisione della velocità allo stato stazionario | Controllo vettoriale senza PG: ≤1% velocità sincrona nominale |
| Coppia di spunto | Controllo vettoriale del flusso magnetico senza PG: coppia nominale 150% a 0,5 Hz |
| Precisione della frequenza | Impostazione digitale: frequenza massima×±0,01%; impostazione analogica: frequenza massima×±0,2% |
| Risoluzione della frequenza | Impostazione digitale: 0,01 Hz; Impostazione analogica: frequenza massima×0,05% |
| Capacità di frenatura CC | Frequenza iniziale: 0,00 ~ 60,00 Hz; Tempo di frenatura: 0,0 ~ 60,0 s; Corrente di frenatura: 0,0~150,0% della corrente nominale |
|---|---|
| Curva di accelerazione e decelerazione | Due modi: accelerazione e decelerazione lineare, accelerazione e decelerazione della curva a S; quattro serie di tempi di accelerazione e decelerazione, l'unità di tempo è 0,01 s, la più lunga è 650,00 s |
| Regolazione automatica della tensione | Quando la tensione di rete fluttua, può mantenere automaticamente costante la tensione di uscita |
| Limite di corrente automatico | Limita automaticamente la corrente durante il funzionamento per evitare frequenti interventi per guasto da sovracorrente |
| Elaborazione dell'interruzione di corrente istantanea | In case of instantaneous power failure, uninterrupted operation can be realized through bus voltage control |
| Frequency setting channel | Impostazione digitale della tastiera, potenziometro della tastiera, terminale di tensione analogica VS1, terminale di tensione analogica VS2, terminale di corrente analogica AS, impostazione di comunicazione e selezione terminale multicanale, combinazione di canali principale e ausiliario. |
| Canale di ingresso feedback | Terminale di tensione VS1, terminale di tensione VS2, terminale di corrente AS, impostazione di comunicazione, ingresso a impulsi PUL |
| Esegui il canale di comando | Impostazione del pannello operativo, impostazione del terminale esterno, impostazione della comunicazione |
| Segnale di comando in ingresso | Avvio, arresto, rotazione avanti e indietro, jog, multivelocità, arresto libero, ripristino, selezione del tempo di accelerazione e decelerazione, selezione del canale di impostazione della frequenza, protezione da guasti esterni |
| Segnale di uscita esterno | 2 uscite relè, 1 uscita collettore, uscita 0-10 V, uscita 4-20 mA, uscita impulsi di frequenza |
| Funzione protettiva | Sovratensione, sottotensione, limite di corrente, sovracorrente, sovraccarico, relè termico elettronico, surriscaldamento, stallo da sovratensione, protezione dati |
|---|
| Display a LED | Display digitale a tubo a doppia riga a 4 cifre: può monitorare lo stato di 2 inverter |
|---|---|
| Copia dei parametri | Le informazioni sul codice funzione dell'inverter possono essere caricate e scaricate per realizzare una copia veloce dei parametri |
| Monitoraggio dello stato | Frequenza di uscita, frequenza data, corrente di uscita, tensione di ingresso, tensione di uscita, velocità del motore, quantità di feedback PID, quantità data PID, temperatura del modulo, stato dei terminali di ingresso e uscita, ecc. |
| Allarme errore | Sovratensione, sottotensione, sovracorrente, cortocircuito, perdita di fase, sovraccarico, surriscaldamento, stallo da sovratensione, limite di corrente, protezione dati danneggiata, stato operativo guasto corrente, guasto storico. |
| Luogo di installazione | All'interno, l'altitudine è inferiore a 1000 metri, senza gas corrosivi e luce solare diretta |
|---|---|
| Umidità della temperatura | Da -10 ℃ a +40 ℃ (tipo con montaggio a parete), 20% ～ 90% RH (senza condensa) |
| vibrazione | Meno di 0,5 g sotto 20 Hz |
| Temperatura di conservazione | -25～+65℃ |
| Metodo di installazione | Montaggio a parete |
| Livello di protezione | IP20 |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
