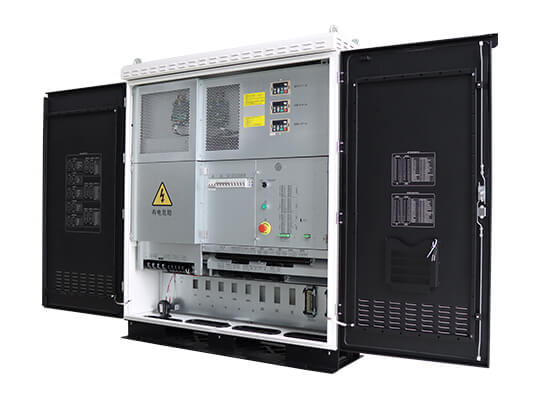

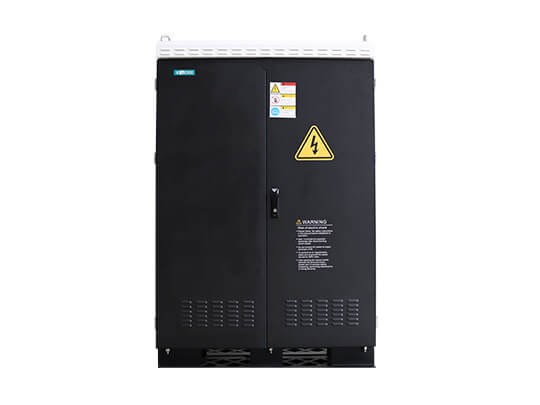

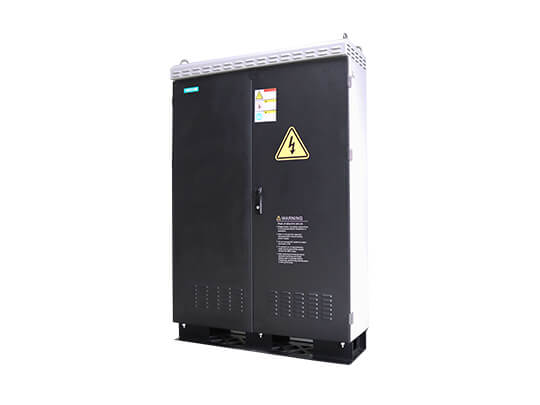

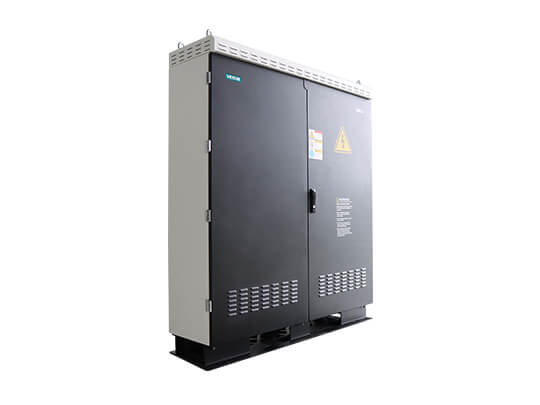

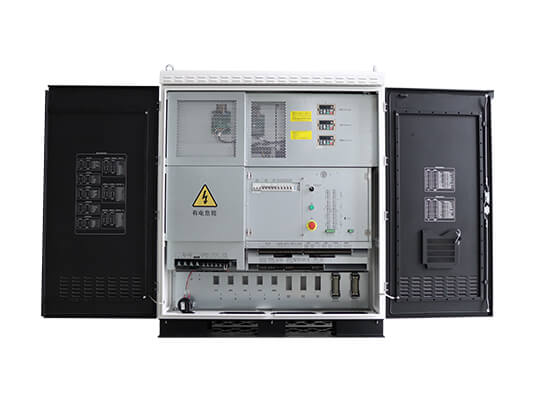

Azionamento integrato per gru a torre serie QT

Panoramica dell'azionamento per gru a torre integrata serie QT

L'azionamento integrato per gru a torre QT è un modello di fascia medio-alta progettato per la modularizzazione intelligente e il design leggero per i requisiti di controllo elettronico delle gru a torre. Integra l'unità di controllo della conversione di frequenza, l'unità di controllo logico e l'unità di monitoraggio della scatola nera (estensione) del meccanismo di sollevamento, rotazione e orzata. Può migliorare la sicurezza e la stabilità della gru a torre e risolvere i problemi di difficoltà di manutenzione delle attrezzature. Fornire ai clienti una soluzione di sistema completa per gru a torre ad alte prestazioni.

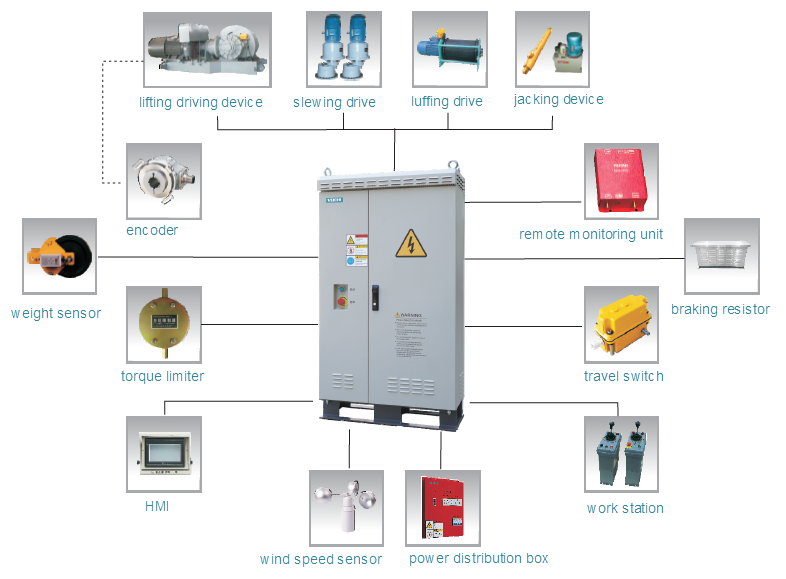

Design modulare, integrato con cinque unità principali

Il sistema di controllo per gru a torre della serie VEICHI QT è stato sviluppato appositamente con un design modulare: il modulo di controllo di sollevamento, rotazione e orzatura funziona in modo indipendente senza interferenze. Inoltre, è stato integrato con l'unità di controllo IOT.

Centralina di sollevamento

1. Adotta il controllo vettoriale ad anello aperto, il controllo vettoriale ad anello chiuso e la modalità di controllo V/F.
2. È in grado di funzionare a lungo, frenando a velocità zero e funzionando senza intoppi senza tremori. Utilizzando la serie QT, si prolunga la durata dei componenti della gru a torre come il meccanismo di trasmissione, la fune in acciaio e altre parti. Nel frattempo, migliora efficacemente la sicurezza della gru a torre.
3.Forte adattabilità alla rete elettrica: a bassa tensione, può mantenere una coppia di uscita costante.
4.Efficienza operativa migliorata: avvio automatico stato di alta velocità quando la gru è in carico leggero.
5. Sviluppato con controllo della temporizzazione logica del freno dedicato e doppio controllo del freno ridondante, è più sicuro e affidabile.
6. In anello chiuso modalità, ha la funzione di protezione dallo stallo, la funzione di hovering zero servo e la protezione sussidiaria del gancio antiscivolo, quindi fa funzionare la gru a torre con maggiore affidabilità.

Unità di controllo della rotazione

1. L'inverter per gru a torre QT02 adotta un controllo flessibile della coppia caratterizzato da jog potente, risposta rapida, funzionamento costante senza rimbalzo.
2. Può adattarsi a vari tipi di controllo del motore come la connessione rigida del motore a vortice, l'accoppiamento fluido connessione morbida e connessione rigida del motore di coppia.
3.Il controller vortice integrato adotta la modulazione di larghezza di impulso PWM che può regolare la tensione di uscita in tempo reale in base alla frequenza di funzionamento. Rispetto al modulo regolatore di tensione a correnti parassite convenzionale, offre prestazioni più eccezionali.
4. Fa sì che l'ingranaggio si converta in modo stabile e fluido senza fenomeni di pausa.

Unità orzata

Sviluppato con funzione anti-oscillazione, facilita l'aggancio.

Unità di controllo remoto IOT

1. Attraverso il modulo di monitoraggio remoto, è possibile ottenere il monitoraggio online e la diagnosi remota dei guasti.
2. Monitorare a distanza la gru a torre per verificare se è sovrappeso, utilizzata illegalmente e altro per evitare che si verifichino incidenti.

Funzioni di protezione complete

Include sovrappeso, super coppia, limite di spaziatura, sovracorrente, sovratensione, sottotensione, perdita di fase, protezione da cortocircuito e ulteriori funzioni di protezione.

Design facile da usare e impermeabile

La serie QT è stata progettata con chiare indicazioni LED e serigrafia in tutto l'ordine principale, limite di spaziatura, arresto di emergenza, segnali di feedback sicuri ecc. È molto semplice da utilizzare e manutenere. Inoltre, ha un design impermeabile per esterni con classe di protezione IP25.

Applicazioni industriali per l'azionamento integrato per gru a torre QT

Applicazioni: Gru a torre.
