Macchina integrata per il sollevamento di costruzioni serie S200
- Struttura completa e semplice e manutenzione efficiente.
- Controllo remoto GPRS per una facile gestione dei mercati remoti.
- Sono disponibili strutture ausiliarie e il funzionamento è più conveniente e sicuro.
- La potente funzione software, l'avvio e l'arresto sono più stabili e l'operazione è più affidabile.
Catalogue
Contatta il supporto

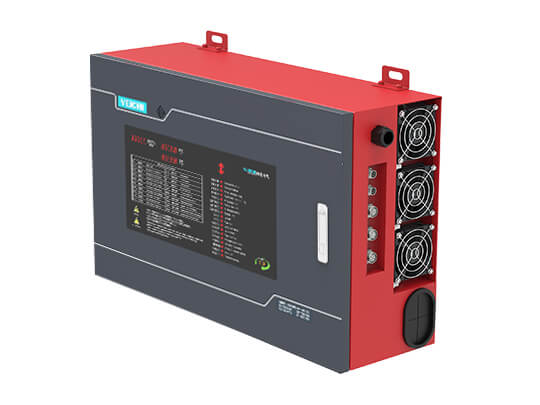

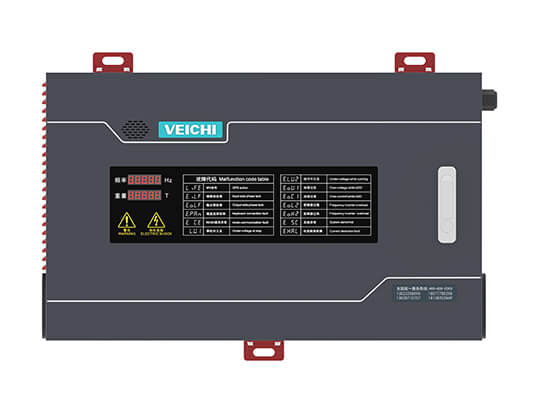

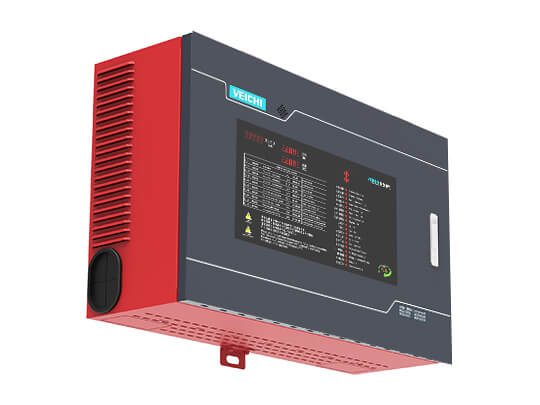

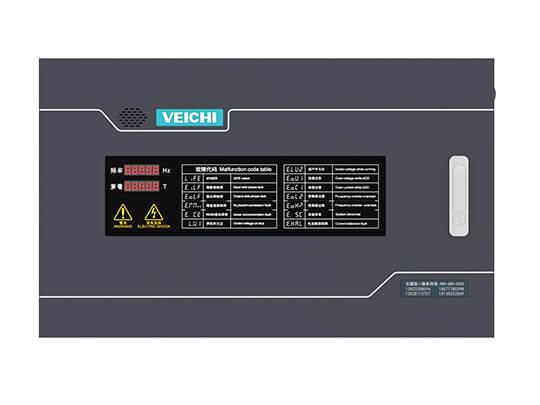

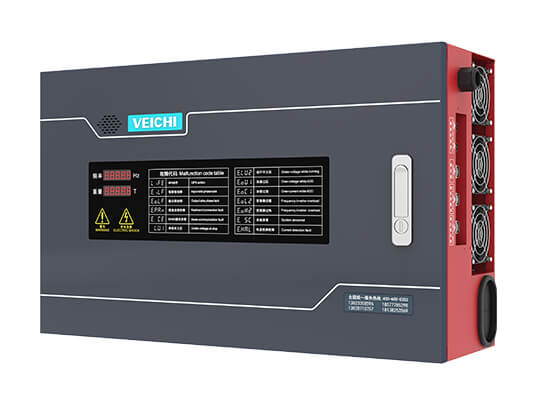

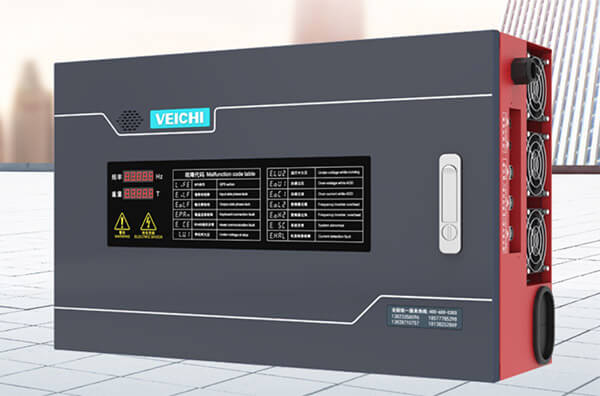

E-mailPanoramica dell'azionamento integrato per il sollevamento edilizio S200-C4

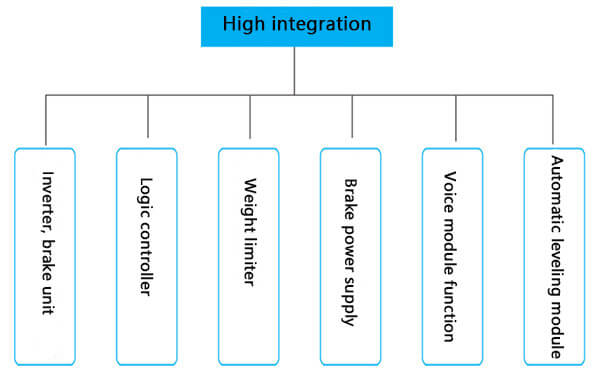

L'azionamento integrato per paranchi edili di tipo S200-C4/E4 è un modello speciale sviluppato per il sistema di controllo elettrico dei paranchi edili. Imposta convertitore di frequenza, modulo freno, controller logico, limitatore di peso, alimentazione freno, ecc. Fornisci ai clienti un programma di controllo elettrico completo e ad alte prestazioni.
Aggiornamento delle funzioni
1. Piattaforma professionale vettoriale ad alte prestazioni, eccellente algoritmo di controllo del motore.
2. Funzione di rilevamento della coppia frenante.
3. La funzione di test automatico fa risparmiare tempo prima di lasciare la fabbrica e migliora l'efficienza della consegna.
4. Sistema interattivo di interfaccia uomo-macchina HMI.
Innovazione tecnologica
1. Progettato con interfacce di limite di decelerazione superiore e inferiore, che sono indipendenti l'una dall'altra e non interferiscono tra loro e possono inserire rapidamente marce ad alta velocità per migliorare l'efficienza di trasporto delle attrezzature.
2. Livellamento automatico: semplifica il complesso e rende l'operazione più facile da usare.
3. Protezione dai limiti morbidi, feedback accurato della posizione in tempo reale tramite l'encoder di altezza; anche quando il limite superiore e inferiore falliscono. Assicurarsi che l'ascensore non sembri correre verso l'alto e piegarsi verso il basso.
4. Ottimizzazione della decelerazione, adatta per "retrofit di vecchie macchine" senza condizioni limite di decelerazione.

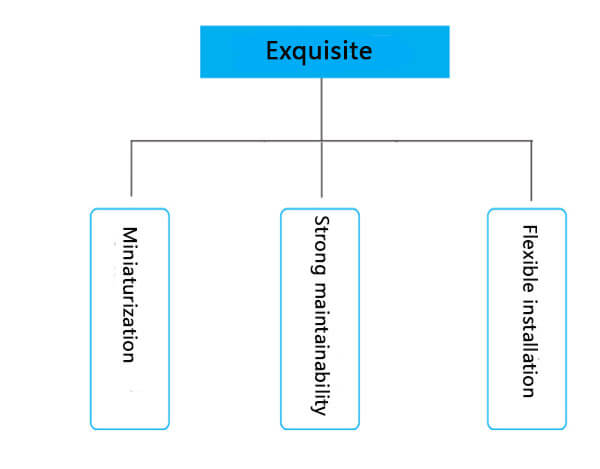

Struttura ottimizzata
1. Esistono vari modi di entrare e uscire dalle linee per soddisfare le esigenze dei diversi clienti.
2. Nel progetto di manutenibilità, il pannello centrale adotta la porta con apertura corretta; il dispositivo è modularizzato e non esiste un circuito periferico complicato.
Aggiornamento della forma
Squisito e bello, semplice ed elegante, con proporzioni più coordinate.
Caratteristiche
Funzione di protezione perfetta
1. Protezione dalla perdita di fase in ingresso e in uscita.
2.Protezione da cortocircuito del motore.
3.Protezione da cortocircuito dell'unità di frenatura.
4.Protezione da sovracorrente e sovraccarico.
5. Protezione da cortocircuito dell'alimentazione del freno.
6.Protezione da sottotensione e sovratensione.

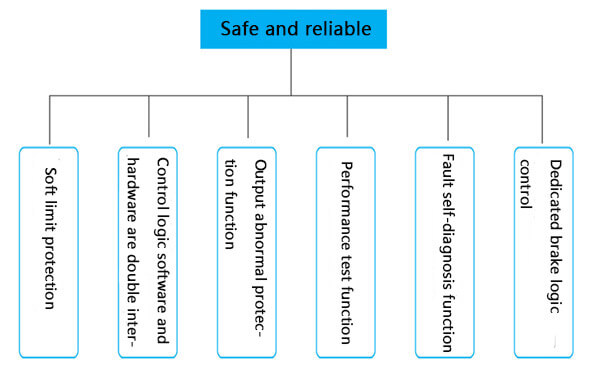

Funzioni software complete
1. Il software e l'hardware della logica di controllo sono doppiamente interbloccati.
2. Funzione di protezione con limite software.
3. Funzione di protezione anomala dell'uscita.
4. Funzione di test delle prestazioni.
5. Controllo logico del freno dedicato.
6.Segui la funzione di pressione e velocità.
7. Funzione di autodiagnosi dei guasti.

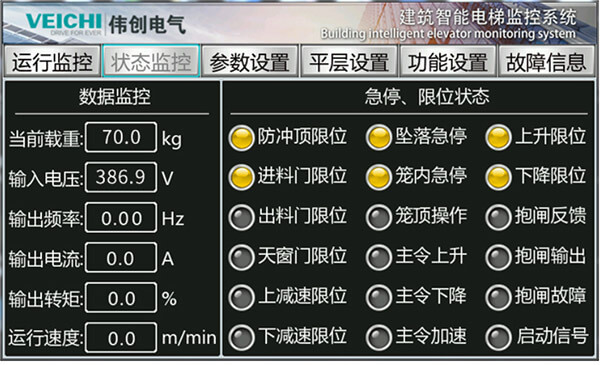

Con un sistema di controllo visivo, la manutenzione è più conveniente

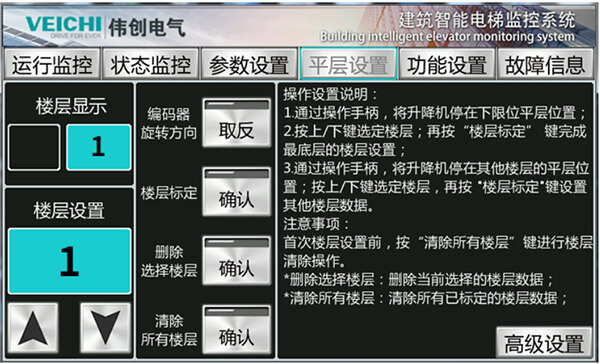

Funzione di livellamento automatico
Il complesso è semplificato, l'apprendimento in classe è comodo e il design è più umano.

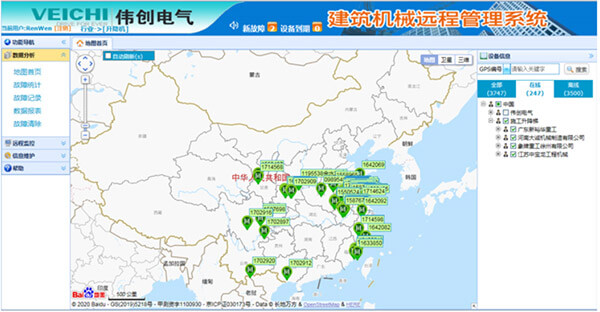

Sistema di monitoraggio remoto IOT
Posizionamento di macchinari, monitoraggio online, diagnosi remota dei guasti; per fornire ai clienti la più vasta gamma di servizi a valore aggiunto.
Video sull'azionamento integrato per il sollevamento edilizio S200-C4
Applicazioni industriali per la macchina integrata per il sollevamento edilizio serie S200
Applicazioni:Ascensori per l'edilizia.
Specifiche
| Scala di potenza | 37,000 W-45,000 W |
|---|
| Frequenza della tensione | Trifase 380V 50/60Hz |
|---|---|
| Fluttuazione consentita | Tasso di squilibrio di tensione: <3%; Frequenza: ±5%; Il tasso di distorsione soddisfa i requisiti IEC61800-2 |
| Corrente impulsiva di chiusura | Corrente inferiore a quella nominale |
| Efficienza dell'inverter | ≥96% |
| La tensione di uscita | Uscita in condizioni nominali: trifase, tensione di ingresso 0 ~, errore inferiore al 5% |
|---|---|
| Gamma di frequenze di uscita | 0～600Hz |
| Capacità di sovraccarico | Corrente nominale 150% per 1 minuto, corrente nominale 180% per 10 s, corrente nominale 200% per 0,5 s |
| Potenza luminosa | AC220V |
| Alimentazione freno | DC195V |
| Potenza del touch screen | DC24V |
| Ingresso fisso | Limite porta di ingresso, limite porta di scarico, limite porta lucernario, limite ascendente, limite discendente, limite di decelerazione superiore, limite di decelerazione inferiore, limite di superamento, feedback freno, arresto di emergenza, arresto di emergenza in arresto gabbia, Il comando principale è attivo, il comando principale è spento, il comando principale viene accelerato, la gabbia viene avviata, il guasto viene ripristinato, l'interruttore dell'illuminazione, il pulsante del carburante, la conversione di potenza/frequenza, il funzionamento della parte superiore della gabbia e la porta dedicata al test di caduta. |
|---|---|
| Uscita fissa | Uscita a frequenza variabile, frequenza di alimentazione in avanti, inversione di frequenza di alimentazione, uscita in funzione, uscita di guasto |
| Modalità di controllo del motore | Controllo V/F senza PG, controllo vettoriale senza PG, controllo V/F con PG, controllo vettoriale con PG |
|---|---|
| Modulazione | Ottimizza la modulazione PWM del vettore spaziale |
| Frequenza portante | 0.7～16.0kHz0 |
| Intervallo di controllo della velocità | Controllo vettoriale senza PG, carico nominale 1:100; controllo vettoriale con PG, carico nominale 1:1000 |
| Precisione della velocità allo stato stazionario | Controllo vettoriale senza PG: ≤2% della velocità sincrona nominale; controllo vettoriale con PG: ≤0,05% della velocità sincrona nominale |
| Coppia di spunto | Controllo vettoriale senza PG: coppia nominale 150% a 0,5 Hz; Controllo vettoriale con PG: coppia nominale 200% a 0Hz |
| Risposta di coppia | Controllo vettoriale senza PG: <20ms; Controllo vettoriale con PG: <10ms |
| Precisione della frequenza | Impostazione digitale: frequenza massima×±0,01%; impostazione analogica: frequenza massima×±0,2% |
| Risoluzione della frequenza | Impostazione digitale: 0,01 Hz; Impostazione analogica: frequenza massima×0,05% |
| Capacità di frenatura CC | Frequenza iniziale: 0,00 ~ 50,00 Hz; Tempo di frenatura: 0,0 ~ 60,0 s; Corrente di frenatura: 0,0~150,0% della corrente nominale |
|---|---|
| Aumento di coppia | Aumento automatico della coppia 0,0%~100,0%; aumento della coppia manuale 0,0% ~ 30,0% |
| Curva V/F | Quattro metodi: curva caratteristica della coppia lineare, curva V/F autoimpostata, curva caratteristica della coppia ridotta (potenza 1,1～2,0), curva V/F quadrata |
| Curva di accelerazione e decelerazione | Due modi: accelerazione e decelerazione lineare, accelerazione e decelerazione della curva a S |
| Tensione di uscita nominale | Utilizzando la funzione di compensazione della tensione di alimentazione, la tensione nominale del motore è del 100%, che può essere impostata nell'intervallo compreso tra 50 e 100% (l'uscita non può superare la tensione di ingresso) |
| Regolazione automatica della tensione | Quando la tensione di rete fluttua, può mantenere automaticamente costante la tensione di uscita |
| Canale di impostazione della frequenza | L'impostazione digitale della tastiera, il potenziometro della tastiera, il terminale di tensione analogica VS, il terminale di tensione/corrente analogica AI, il terminale di corrente analogica AS, l'impostazione della comunicazione e la selezione del terminale multicanale, la combinazione di canali principale e ausiliario, la scheda di espansione, possono essere commutati in vari modi. |
| Esegui il canale di comando | Impostazione del pannello operativo, impostazione del terminale esterno, impostazione della comunicazione, impostazione della scheda di espansione |
| Funzione protettiva | Sovratensione, sottotensione, limite di corrente, sovracorrente, sovraccarico, relè termico elettronico, surriscaldamento, stallo da sovratensione, protezione dati, protezione rapida, protezione perdita di fase in ingresso e uscita, protezione da sovraccarico del carico. |
|---|
| Display a LED | Display digitale a tubo a doppia riga a 5 cifre: può monitorare lo stato di 2 inverter |
|---|---|
| Copia dei parametri | Le informazioni sul codice funzione dell'inverter possono essere caricate e scaricate per realizzare una copia veloce dei parametri |
| Monitoraggio dello stato | Tutti i parametri del gruppo di parametri di monitoraggio come frequenza di uscita, frequenza data, corrente di uscita, tensione di ingresso, tensione di uscita, velocità del motore, quantità di feedback PID, quantità data PID, temperatura del modulo, ecc. |
| Allarme errore | Sovratensione, sottotensione, sovracorrente, cortocircuito, perdita di fase, sovraccarico, surriscaldamento, stallo da sovratensione, limite di corrente, protezione dati danneggiata, stato operativo guasto corrente, guasto storico |
| Luogo di installazione | Se l'altitudine è inferiore a 1000 metri, declassamento per utilizzo sopra i 1000 metri, declassamento dell'1% ogni 100 metri Nessuna condensa, ghiaccio, pioggia, neve, grandine, ecc., radiazione solare inferiore a 700 W/m2, pressione 70 ~ 106 kPa |
|---|---|
| Umidità della temperatura | Da -10 ℃ a +50 ℃, è possibile utilizzare il declassamento sopra i 40 ℃, la temperatura massima è 60 ℃ (funzionamento a vuoto) 5% ～ 95% RH (senza condensa) |
| vibrazione | Quando 9~200 Hz, 5,9 m/s2(0,6 g) |
| Temperatura di conservazione | -30～+60℃ |
| Metodo di installazione | Montaggio a parete |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
