Macchina per rete metallica esagonale Soluzione
Una macchina per reti metalliche esagonali è un'attrezzatura professionale per la produzione di reti metalliche esagonali regolari. È ampiamente utilizzato nel petrolio, nell'edilizia, nell'allevamento, nell'industria chimica, nelle condutture di riscaldamento e in altre reti di avvolgimento di condutture. Può essere utilizzato anche per recinzioni, protezione residenziale e paesaggistica, ecc.
Allo stesso tempo, la rete esagonale può essere utilizzata anche per realizzare gabbie Shilong. È ampiamente utilizzato per proteggere e supportare dighe, pendii, strade e ponti, bacini idrici e altre opere di ingegneria civile. È un buon materiale per il controllo delle inondazioni e la resistenza alle inondazioni.
Caratteristiche e vantaggi
Introduzione
La rete metallica esagonale, nota anche come rete ritorta, rete di isolamento termico e rete con bordi morbidi, è tessuta con filo di ferro duttile a basso tenore di carbonio o filo di ferro rivestito in PVC. La sua struttura è solida, la superficie è piatta e ha buone caratteristiche anticorrosive e antiossidanti. È ampiamente utilizzato nell'acquacoltura, nell'edilizia, nel verde, nella decorazione e in altri settori.

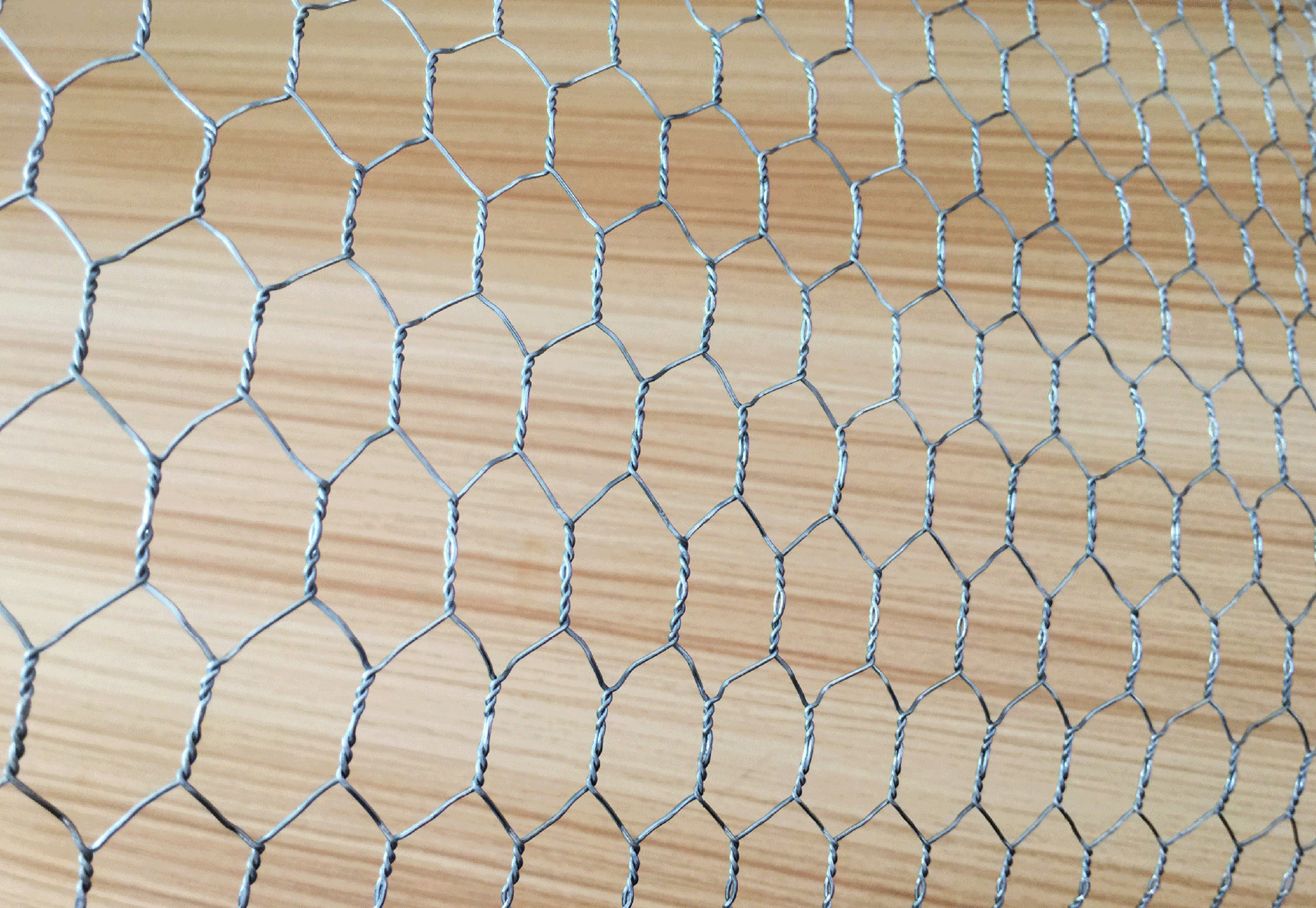

Rete metallica esagonale

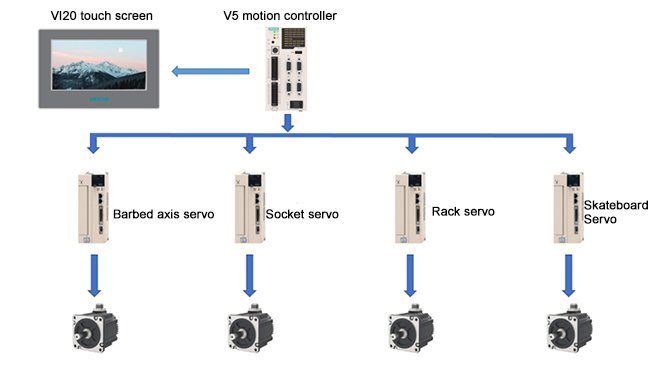

Topologia del sistema
Soluzione di sistema per macchina per tessere a maglia esagonale, fornita dal sistema completo VEICHI, incluso touch screen, controller di movimento, servoazionamento e servomotore. Adottando il controller di movimento V5-MC104 ad alte prestazioni di VEICHI come controllo superiore, comunica con l'HMI tramite RS422, realizza l'interazione dei dati tra HMI e controller e invia impulsi per controllare la posizione di 4 servi. Non solo migliora la precisione del controllo delle apparecchiature, ma migliora anche l'efficienza della produzione.
Soluzione di sistema per macchine per tessere a rete esagonale
Punti salienti del programma
1. Il sistema adotta il controller di movimento VEICHI V5-MC104, l'architettura hardware a doppia CPU e la velocità di elaborazione sottostante è più veloce.
2. Controllo centralizzato dell'interfaccia uomo-macchina, prestazione stabile, facile da usare e mantenere.
3. Tutti i parametri vengono visualizzati in tempo reale dall'interfaccia uomo-macchina e la produzione netta e la velocità netta possono essere preimpostate e la posizione di ciascuna stazione può anche essere regolata tramite parametri.
4. La connessione tra il controller V5 e il servo utilizza un segnale differenziale ad alta velocità, che ha elevata stabilità e non è soggetto a interferenze. La velocità massima dell'impulso della porta dell'impulso differenziale è 3M, che può raggiungere una precisione di controllo estremamente elevata.

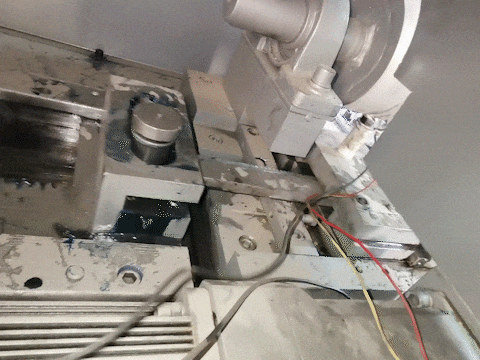

Principio del processo
1. Albero spinato: l'albero spinato è azionato dal servomotore per tirare il materiale verso l'alto. La rete è appesa all'asta spinata e si muove in avanti con la rotazione dell'asta spinata, tirando il filo verso l'alto.
2. Asse dello skateboard: guidati dal servomotore, i fili di ferro sono sfalsati a sinistra e a destra e i due fili di ferro adiacenti vengono avvicinati alternativamente per prepararsi alla fase successiva di avvitamento della rete.
3. Asse della scheda: Guidata dal servomotore, la scheda viene spostata in avanti e la ruota della vite viene spinta in avanzamento solo per essere inserita nel filo da avvitare in modo che il filo della vite si trovi al centro dello spazio nella ruota della vite come se il filo è bloccato da una pinza.
4. Albero della cremagliera: azionato da un servomotore, dopo che l'albero della piastra di inserimento è in posizione, la cremagliera si muove per far ruotare tutte le ruote torcenti e i fili di ferro fissati da ciascuna ruota torcente vengono attorcigliati insieme.
Indice tecnico
Il segnale differenziale dell'impulso del servo può raggiungere fino a 3 MHz.
La velocità di funzionamento può raggiungere 70-90 mesh/min.
Applicazione
Le macchine per tessere a maglia esagonale sono state sottoposte a continue innovazioni tecnologiche e ora hanno notevolmente migliorato la velocità di produzione, la qualità e il funzionamento. La soluzione del sistema di macchina per tessere a rete esagonale sviluppata in modo indipendente da VEICHI è stata riconosciuta da molti utenti in virtù dei suoi vantaggi come l'elevata stabilità e la forte capacità anti-interferenza.

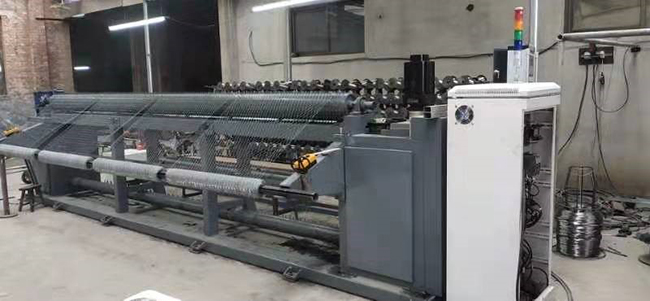

Macchina per tessere a rete esagonale
Caratteristiche
1. Prestazioni stabili, facili da usare e mantenere
L'intera macchina adotta il controller di movimento V5, l'architettura hardware a doppia CPU e la velocità di elaborazione sottostante è più veloce; l'interfaccia uomo-macchina è controllata centralmente, prestazioni stabili e facile da utilizzare e manutenere.

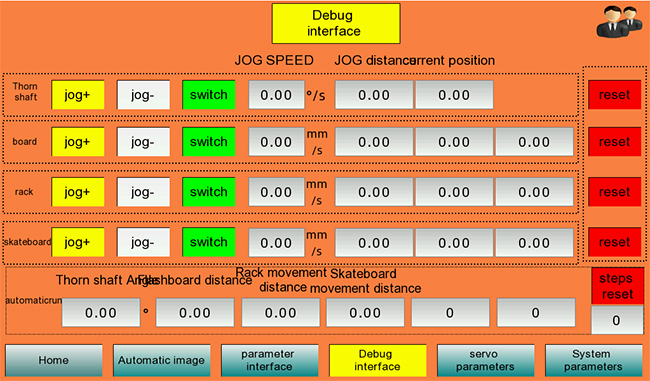

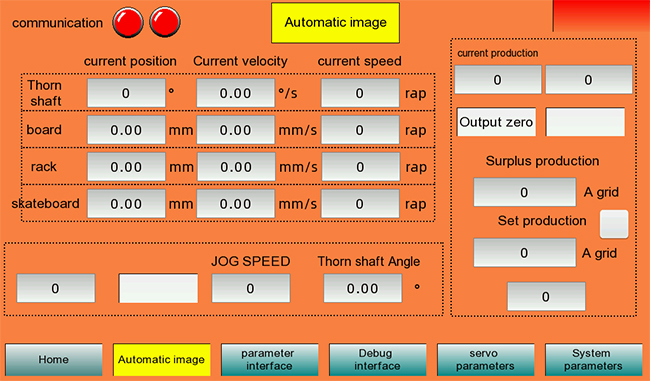

2. Visualizzazione in tempo reale dei parametri, impostazione flessibile
Visualizzazione dei parametri in tempo reale, impostazione flessibile
Tutti i parametri vengono visualizzati in tempo reale dall'interfaccia uomo-macchina e la produzione netta e la velocità netta possono essere preimpostate e la posizione di ciascuna stazione può anche essere regolata tramite parametri.
3. Forte capacità anti-interferenza e alta precisione di controllo
La connessione tra il controller V5 e il servo adotta un segnale differenziale ad alta velocità, che ha elevata stabilità e non è suscettibile a interferenze. La porta di impulso differenziale ha una velocità di impulso massima di 3 M, che può raggiungere una precisione di controllo estremamente elevata.
Forte capacità anti-interferenza e alta precisione di controllo
Il sistema di macchine per tessere a maglia esagonale VEICHI non solo può garantire le prestazioni complessive del sistema, ma migliora anche efficacemente l'efficienza produttiva, in grado di soddisfare le esigenze a tutto tondo dei clienti per il sistema di tessitura. Realizzare prodotti con meticolosa lavorazione artigianale, continuando a migliorare e garantendo la qualità, è sempre stata l'idea di sviluppo su cui VEICHI insiste. In futuro, VEICHI continuerà a coltivare intensamente la qualità dei prodotti, continuerà a innovare e promuovere lo sviluppo di alta qualità dei settori della trasmissione elettrica e del controllo industriale.
