Convertitore di frequenza per mandrino di macchine utensili AC300-C

Profilo del prodotto

AC300-C è un inverter di frequenza per mandrini di macchine utensili ad alte prestazioni recentemente sviluppato dalla nostra azienda che adotta un nuovissimo algoritmo di controllo del motore, una struttura a libro e un condotto dell'aria di raffreddamento indipendente. Combina le caratteristiche dell'industria delle macchine utensili e rafforza l'affidabilità e la stabilità del prodotto con l'obiettivo di soddisfare le esigenze di lavorazione di diverse parti.

Caratteristiche del prodotto

1. Piattaforma vettoriale ad alte prestazioni con caratteristiche di output ad alta velocità compatibile con fresatrici, macchine per incisione, ecc.
2. Possiede controlli ad anello aperto e ad anello chiuso e azionamenti sincroni e asincroni;
3.  ;Disaccoppiamento preciso dell'eccitazione della coppia ed eccellenti prestazioni di risposta dinamica;
4. Gamma completa di design a libro e massimo risparmio di spazio di installazione;
5. Nuovo design del condotto dell'aria e gamma completa di dissipazione del calore della ventola CC, elevato livello di protezione ed elevata sicurezza e affidabilità;
6.  Parametri macro speciali per mandrini di macchine utensili in modo da semplificare l'impostazione dei parametri;
7. Capacità di trasporto casuale che riduce efficacemente il rumore del motore.

Caratteristiche prestazionali

Prestazioni di controllo eccellenti

1. La risposta della coppia ad anello chiuso è inferiore a 10 ms, la precisione della velocità costante è dello 0,02% e l'ondulazione della velocità è dello 0,2%;
2. La risposta della coppia ad anello aperto è inferiore a 20 ms, la precisione della velocità costante è dello 0,2% per il motore sincrono e dello 0,5% per il motore asincrono;
3. Funzionalità di regolazione della velocità a banda larga, la frequenza di uscita massima è 1200 Hz e la frequenza portante più bassa è 1 KHz.

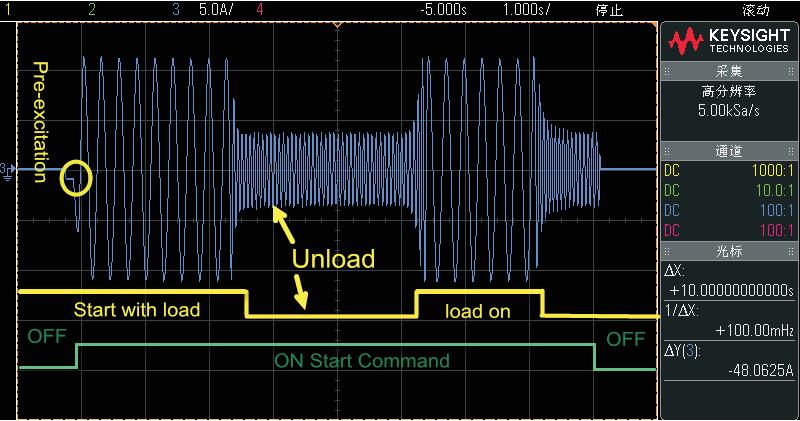

Caratteristiche di coppia di avviamento elevate: adatte al taglio a bassa frequenza della macchina utensile

Coppia elevata a bassa frequenza: nella modalità vettoriale ad anello aperto, il 150% della coppia nominale potrebbe essere emessa a 0,5 Hz. In modalità vettoriale ad anello chiuso, il 200% della coppia nominale potrebbe essere emesso a 0 Hz.

Caratteristiche di coppia di avviamento elevate: adatte al taglio a bassa frequenza della macchina utensile

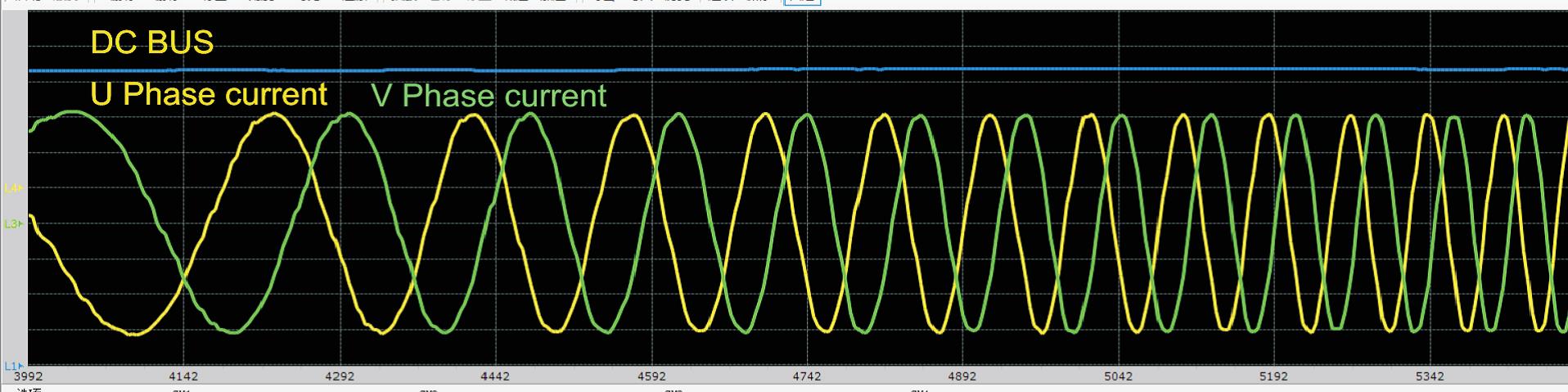

1. Controllo stabile dell'indebolimento del campo ad alta velocità: può adattarsi al funzionamento di overclock della macchina e al controllo della velocità ad ampio raggio.
2. Il nuovissimo algoritmo di controllo dell'indebolimento del flusso combinato con l'algoritmo vettoriale della corrente a larghezza di banda elevata consente un funzionamento stabile e ad alta velocità di indebolimento del campo e supporta fino a 12 volte di output ad alta precisione con indebolimento del campo.

Controllo stabile dell'indebolimento del campo ad alta velocità: può adattarsi al funzionamento dell'overclocking della macchina e al controllo della velocità ad ampio intervallo

Funzione di soppressione del software: consente l'avvio e l'arresto rapidi della macchina utensile

1. Soppressione della sovracorrente

La funzione di soppressione della sovracorrente può evitare frequenti allarmi di sovracorrente dell'inverter. Quando la corrente supera il punto di protezione corrente, la funzione di soppressione della sovracorrente può limitare la corrente in modo continuo all'interno del punto di protezione corrente, proteggendo così la sicurezza dell'apparecchiatura ed evitando l'allarme di sovracorrente causato da carico improvviso o interferenze al fine di ridurre la perdita causata dall'arresto non provocato.

Soppressione della sovracorrente

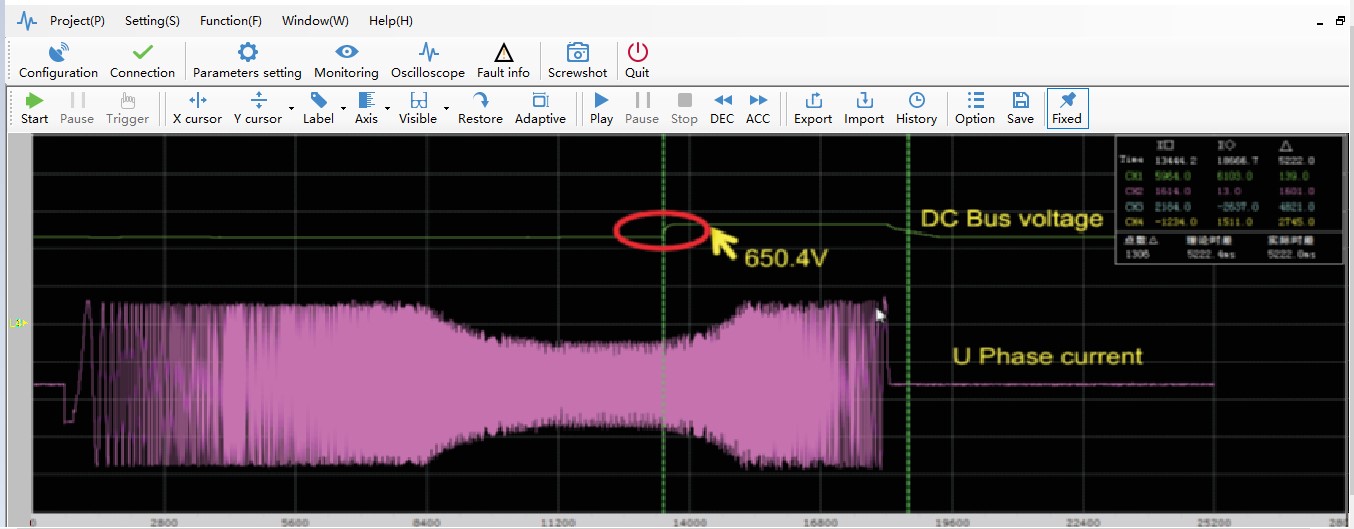

2. Soppressione della sovratensione

La funzione di soppressione della sovratensione può evitare frequenti allarmi di sovratensione dell'inverter. Quando la tensione del bus raggiunge o supera il punto di protezione da sovratensione durante l'accelerazione e la decelerazione, la funzione di soppressione della sovratensione può sopprimere l'aumento della tensione del bus regolando automaticamente la frequenza operativa, proteggendo così la sicurezza dell'apparecchiatura e impedendo al convertitore di frequenza di l'allarme di sovratensione dovuto all'incremento della tensione del bus.

Soppressione della sovratensione

Funzionalità portante casuale: può sopprimere il rumore del motore del mandrino e l'aumento della temperatura

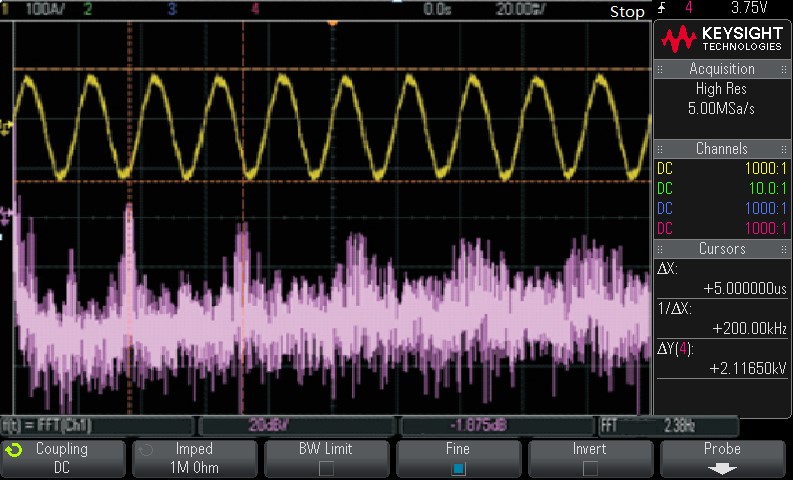

Rispetto al forte rumore del motore della portante fissa, lo spettro armonico della tensione di uscita della portante casuale è distribuito uniformemente su un'ampia gamma di frequenze e il rumore emesso dal motore è più morbido.

Funzionalità portante casuale: può sopprimere il rumore del motore del mandrino e l'aumento della temperatura

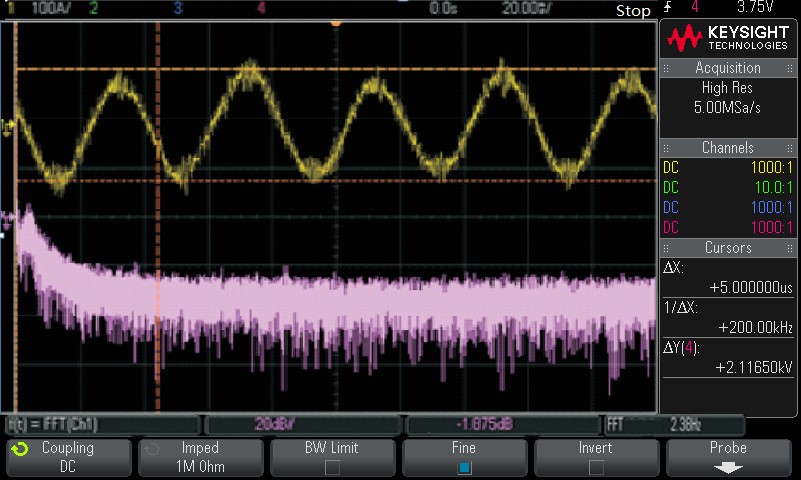

Analisi spettrale con la portante casuale

Caratteristiche hardware strutturali

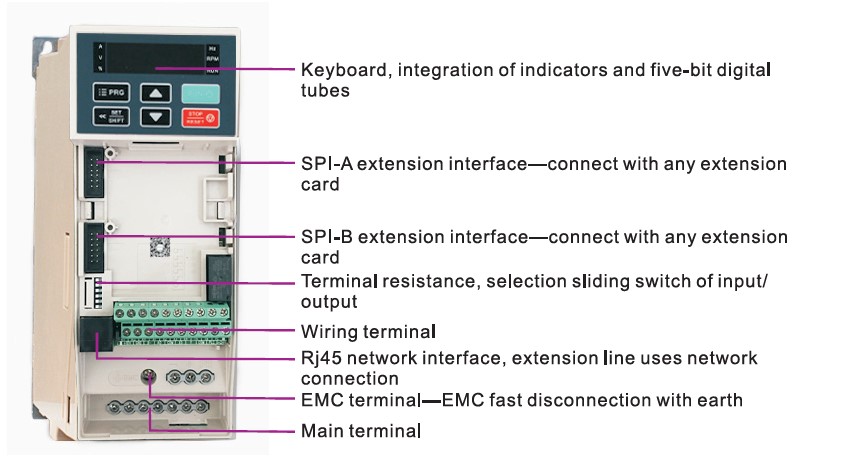

Disposizione interna semplice e cablaggio conveniente

L'intero sistema adotta un design a corpo stretto ed è rigorosamente controllato nelle dimensioni della struttura. Il modello del corpo principale include la maggior parte delle applicazioni convenzionali, varie interfacce di espansione e terminali disposti in modo ordinato rendendo conveniente l'operazione di cablaggio.

Disposizione interna semplice e comodo funzionamento del cablaggio

Nuova struttura in stile libro

L'intera serie di inverter di frequenza della serie AC300-C adotta un design a libro a corpo stretto, che è più piccolo del 60% rispetto a quello originale ed è completamente una "macchina per libri".

Nuovo design strutturale: può essere utilizzato in vari ambienti difficili delle macchine utensili

Il dispositivo elettronico è separato dal condotto dell'aria del radiatore, in cui il condensatore, il tubo MOS e il rinforzo del relè sono altamente protetti. I due lati dell'inverter adottano un design chiuso per migliorare la resistenza ambientale.

Configurazione dell'unità di frenatura

1. Unità di frenatura incorporata da 0,75~22KW;
2. Unità freno interna opzionale da 30~75KW;

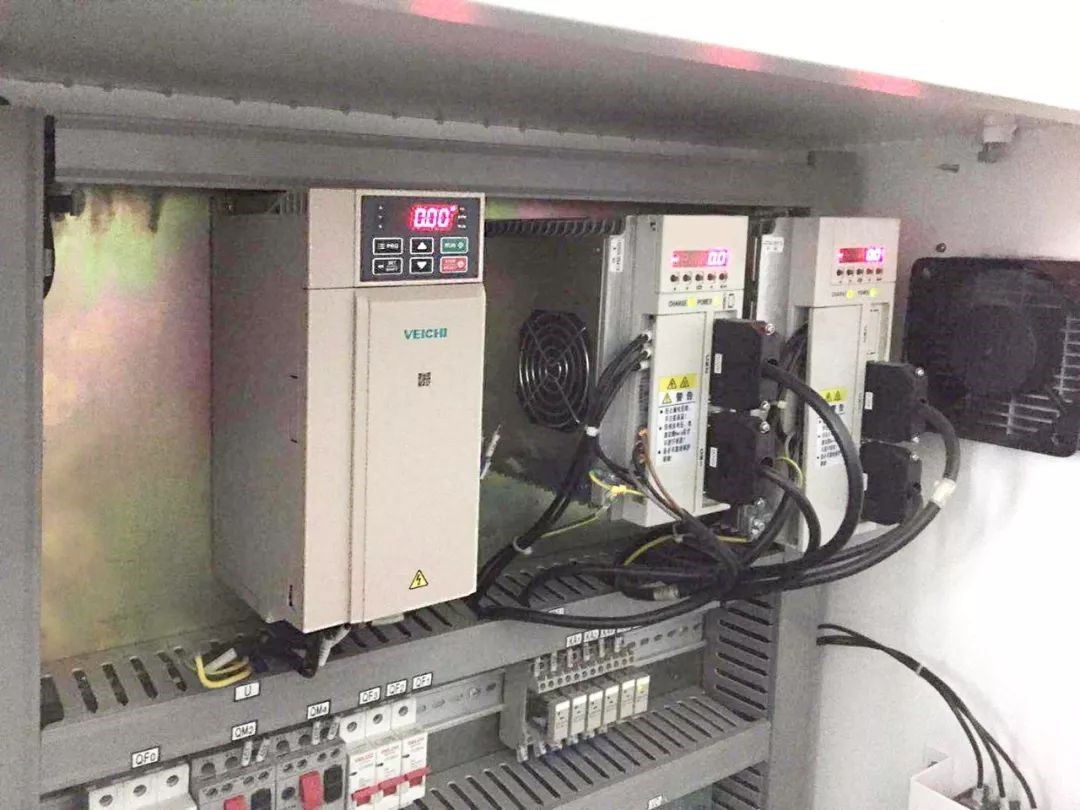

Applicazione in cantiere

Applicazione in cantiere
