Conosci lo stato di funzionamento dell'UC284×?

Informazioni su come UC284× funziona, implica la conoscenza dell’analogico e del digitale. Quindi oggi lasciate che l’autore vi conduca a capirlo. Spero che otterrai qualcosa dopo averlo letto.

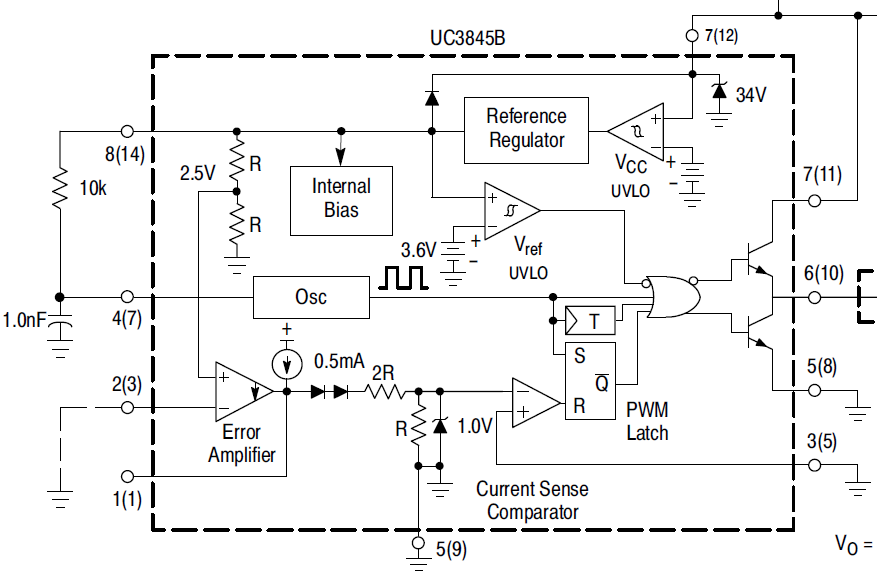

La Figura 1 è un diagramma a blocchi rappresentativo di UC284×. Poiché ogni condizione periferica può influenzare l'output, proviamo ad andare avanti partendo dall'output. In base alle condizioni in cui il tubo dell'interruttore viene acceso e spento, la relazione di ingresso corrispondente viene espulsa in sequenza.

Diagramma a blocchi rappresentativo di UC284×

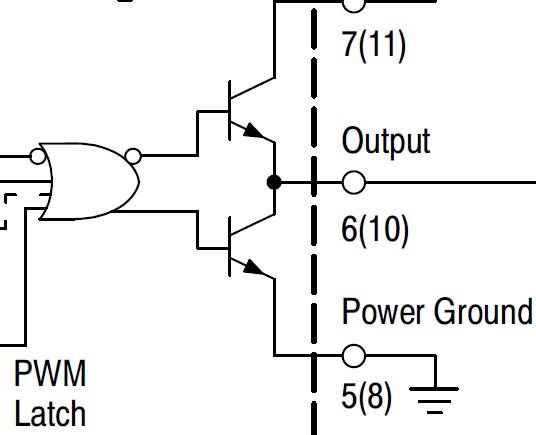

Per prima cosa analizzare il circuito di uscita pilotato. Osservando la Figura 2, l'uscita del convertitore è costituita da un gate OR e da un circuito push-pull. Quando l'interruttore è spento, l'uscita push-pull è bassa, oppure l'uscita invertente del gate è bassa e l'uscita non invertente è alta. In questo momento, l'ingresso OR ha un livello alto. Tieni presente che finché l'ingresso OR è alto, l'interruttore deve essere spento, altrimenti l'interruttore è acceso e le condizioni sono abbastanza semplici.

Analizzare il circuito di uscita pilotato

Quindi analizza l'input della porta OR. L'ingresso della porta OR comprende: 1. Blocco sottotensione del riferimento; 2. Uscita oscillatore; 3. Uscita latch PWM. In quale stato hanno un livello alto (spegnimento)?

Analizza l'input della porta OR

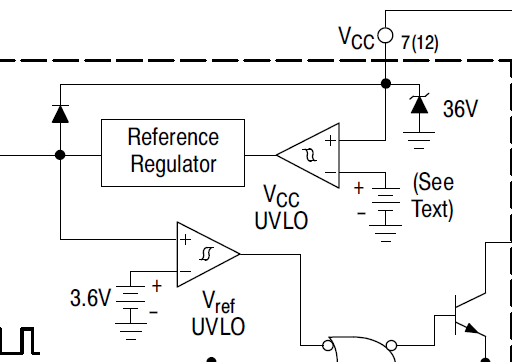

La Figura 3 mostra l'uscita della sezione di blocco di sottotensione di riferimento. Quando la tensione di alimentazione di UC284× è inferiore al valore di blocco di sottotensione dell'alimentatore (le soglie superiore e inferiore del comparatore VCC sono: UC2844 16 V/10 V; UC2845 8,4 V/7,6 V). Cioè, l'uscita di riferimento e del regolatore è inferiore a 3,6 V, il blocco di sottotensione di riferimento emette un livello basso e viene invertito dopo essere stato invertito. Cosa significa? Indica che l'uscita non è consentita quando la tensione di alimentazione è insufficiente. Il blocco di sottotensione di riferimento non contribuisce all'uscita dell'UC284× quando il circuito funziona normalmente.

L'uscita della sezione di blocco di sottotensione di riferimento

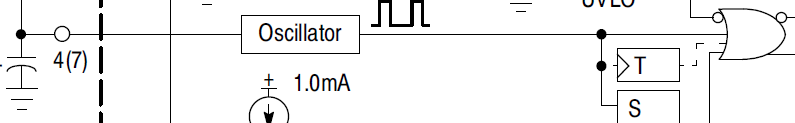

La Figura 4 mostra l'uscita dell'oscillatore. Quando il condensatore di temporizzazione è carico, l'oscillatore emette un basso potenziale; quando il condensatore di temporizzazione è scarico, l'oscillatore emette un potenziale elevato (il principio di cui sopra è completamente spiegato nelle specifiche UC284×). Quanto sopra è che il transistor di commutazione può condurre quando il condensatore di temporizzazione è carico e che il tubo di commutazione non può essere acceso quando il condensatore di temporizzazione è scarico.

L'uscita dell'oscillatore

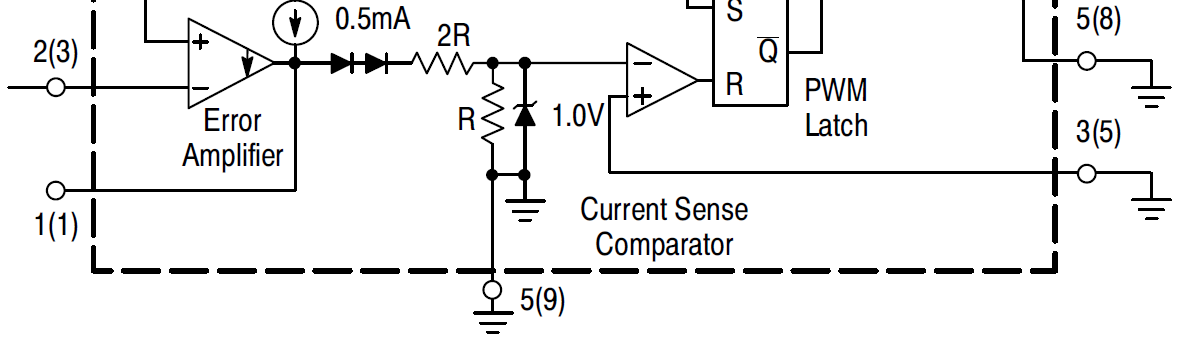

La Figura 5 mostra il fermo PWM. Quando l'oscillatore emette un livello alto, il latch PWM viene impostato e la sua uscita invertente è bassa. Quando il comparatore di rilevamento della corrente emette un livello alto, il latch PWM viene cancellato e la sua uscita invertita è alta. Quando l'amplificatore di errore invia una tensione al terminale di ingresso del comparatore di rilevamento di corrente (-) maggiore della tensione di feedback di corrente, il comparatore di rilevamento di corrente emette un livello basso e l'uscita dell'UC284× è alto nello stato normale, consentendo l'attivazione dell'interruttore. Quando l'amplificatore di errore invia una tensione al terminale di ingresso del comparatore di rilevamento di corrente (-) inferiore alla tensione di feedback di corrente, il comparatore di rilevamento di corrente emette un livello alto, il latch PWM viene cancellato e la sua uscita invertente è bassa. L'output dell'UC284× è basso nello stato normale e l'interruttore è spento.

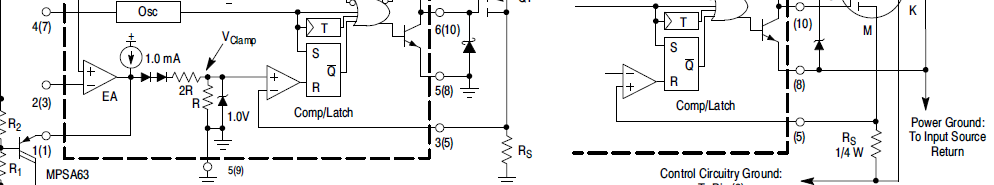

Al momento, si è riscontrato che sono presenti errori nei terminali in fase e invertenti del comparatore di rilevamento della corrente nelle specifiche del prodotto, come mostrato in FIG. 6. In realtà, l'amplificatore di errore dovrebbe essere inviato al terminale di ingresso del comparatore di rilevamento di corrente come terminale invertente e la tensione di feedback di corrente al terminale di ingresso del comparatore di rilevamento di corrente come terminale non invertente.

Sono presenti errori nei terminali in fase e invertenti del comparatore di rilevamento della corrente

In sintesi:

1. Quando la tensione di alimentazione è sotto tensione, il tubo dell'interruttore non può condurre. Quando la tensione è normale, il tubo di commutazione non è influenzato dalla tensione di alimentazione.

2. Quando il condensatore di temporizzazione è carico, il tubo dell'interruttore può condurre. Quando il condensatore di temporizzazione è scarico, il tubo dell'interruttore non può condurre.

3. Quando la tensione inviata dall'amplificatore di errore all'ingresso (-) del comparatore di rilevamento della corrente è maggiore della tensione di feedback della corrente, l'interruttore può condurre. Quando l'amplificatore di errore invia una tensione all'ingresso del comparatore di rilevamento della corrente (-) inferiore alla tensione di feedback della corrente, l'interruttore viene spento.
