VFD di frequenza AC AC310 utilizzato su una nastratrice a doppia testa in Tunisia

Panoramica del progetto

Sito: Impianto di lavorazione del filo
Data: aprile 2022
Ubicazione: Tunisia
Industria: Lavorazione dei cavi
Ambito del progetto: Sotto il controllo PID del VFD VEICHI AC310 AC Drive, controlla l'operazione coordinata di svolgimento e avvolgimento per elaborare infine i cavi HDMI
Consegne VEICHI: VFD AC310 AC Drive, macchinario di svolgimento e riavvolgimento, un motore

Riepilogo

Con l'avvento della TV digitale, dell'HDTV e dei televisori a schermo piatto, è emersa una nuova interfaccia, HDMI.

HDMI (High-Definition Multimedia Interface) è la prima e unica interfaccia audio/video digitale non compressa supportata dal settore, che sostanzialmente non ha limiti di lunghezza. Con un solo cavo HDMI, è possibile utilizzare al massimo 13 cavi di trasmissione analogici, risolvendo efficacemente il problema della connessione disordinata dietro il sistema di intrattenimento domestico. Quindi c'è una grande richiesta di mercato per questa apparecchiatura "Nastratrice a doppia testa", che elabora cavi HDMI e presenta requisiti elevati in termini di velocità, stabilità ed effetto di nastratura dell'apparecchiatura.

Requisiti di processo

In base alle diverse richieste, i requisiti tecnici come di seguito.

1. Ottieni un pacchetto singolo a riga singola, un pacchetto singolo o un pacchetto doppio a doppia riga, un pacchetto singolo o doppio a quattro righe e così via. Materiale di nastratura: alluminio sottile, nastro di mica, nastro di Mylar, carta di cotone e tessuti non tessuti ecc;
2. Durante il funzionamento, la velocità della linea dell'intera macchina può essere regolata arbitrariamente e la velocità della linea di nastratura deve essere costante con l'intera macchina, in modo che la densità della nastratura rimanga la stessa;
3. La densità della nastratura è regolabile. (Rapporto di sovrapposizione);
4. La velocità di svolgimento non è influenzata dall'intero regolazione della velocità della macchina e può essere regolata automaticamente con la regolazione della velocità della linea dell'intera macchina;
5. In base alla variazione del diametro del rotolo, l'avvolgimento può regolare automaticamente la velocità della linea, per garantire la stabilità dell'avvolgimento.

Soluzioni dei Prodotti VEICHI

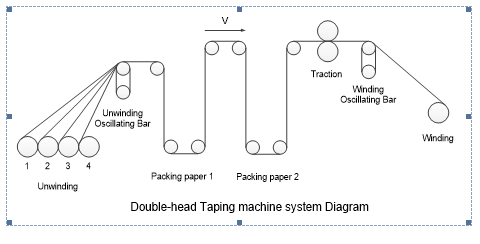

In base ai requisiti tecnici e ai requisiti di azionamento, VEICHI configura il sistema di controllo come di seguito:

1. Ci sono 4 AC72-L che guidano quattro svolgitori, che adottano l'esclusivo sistema "barra oscillante + PID" soluzione inverter VEICHI. Il controllo del sistema non è influenzato dalla velocità dell'intera linea della macchina e può essere regolato automaticamente in base alla velocità di svolgimento. Inoltre, può anche ottenere un avvolgimento con inversione automatica;
2.Ci sono due AC310 che guidano due nastratrici, di cui la velocità di nastratura è regolabile e viene fornito il comando di frequenza dal PLC;
3.AC310 guida una macchina di trazione, di cui il segnale di regolazione della velocità della linea è dato dall'uscita analogica dell'HMI che controlla il PLC, o dal potenziometro;
4. Il controller di tensione VEICHI AC200-L aziona la macchina avvolgitrice, il cui segnale di ingresso della velocità della linea proviene dall'uscita AO1 dell'inverter di trazione. Anche se la velocità della linea e il diametro del rotolo sono variabili, con un controllo superiore della velocità a circuito chiuso (barra oscillante + PID), AC200-L può ottenere un controllo costante della tensione, per garantire la stabilità dell'avvolgimento;
5.  Utilizzando l'HMI, è possibile regolare la velocità della macchina principale, la larghezza dell'avvolgimento, il rapporto di sovrapposizione e la velocità di nastratura. È presente un algoritmo integrato che imposta la larghezza dell'avvolgitore e il rapporto di sovrapposizione e, calcolando la distanza nodale P e l'angolo di nastratura con questi due parametri, la velocità dell'avvolgitore può essere controllata in modo semplice, il primo nel settore.

Conclusione

L'applicazione dell'AC310 nella nastratrice a doppia testa è molto apprezzata dai clienti per il suo buon effetto di sincronizzazione, l'avvio e il funzionamento regolari e il buon effetto di stampaggio. I vantaggi specifici sono i seguenti tre punti:

1. Buon effetto di sincronizzazione. AC310 raggiunge perfettamente il funzionamento sincrono della macchina di trazione e dell'avvolgitrice;
2. Funzionamento stabile e affidabile. Il funzionamento è stabile e affidabile durante il funzionamento, il che offre grande comodità per la stabilità del sistema;
3. Avvio stabile. AC310 ottiene un buon effetto di avvio mentre la macchina di trazione e la macchina avvolgitrice si avviano in modo sincrono.
