AC310 e SD600A su Air Jet Loom e Terry Towel Air Jet Loom in Cina

Panoramica del progetto

Sito: stabilimento di lavorazione tessile
Data: agosto 2022
Ubicazione: Cina, Shenzhen
Industria: Imballaggi di carta velina
Ambito del progetto: Gli inverter a controllo vettoriale ad alte prestazioni sono ampiamente utilizzati nei telai a getto d'aria, nei telai per asciugamani a getto d'aria e nelle macchine per tessere ad acqua
Consegne VEICHI: VFD AC Drive AC310, SD600

Prefazione

1. Il telaio a getto d'aria è un telaio senza navetta che adotta la corrente a getto per attraversare la trama attraverso il capannone. Il principio di funzionamento utilizza l'aria come mezzo di inserimento della trama: l'attrito tra il flusso di aria compressa espulso e la trama produce una trazione che porta la trama attraverso il passo. Raggiunge lo scopo dell'inserimento della trama tramite il flusso del getto prodotto dal getto d'aria.

2. Il telaio a getto d'aria per asciugamani in spugna viene aggiunto al dispositivo ad anello elettronico sulla base del telaio a getto d'aria originale e gli altri principi di funzionamento sono sostanzialmente gli stessi dei telai a getto d'aria.

Requisiti del processo dell'apparecchiatura

1. Telaio a getto d'aria

Motore mandrino: il motore mandrino aziona il quadro dei licci, il dispositivo di inserimento della trama e molti altri dispositivi del telaio tramite i movimenti della camma. All'avvio, il motore del mandrino deve avviarsi da 0 giri/min a 520 giri/min (velocità del telaio) entro 100 ms, richiedendo una coppia di avviamento molto elevata (la potenza del motore del telaio è di 3,7 kW con collegamento triangolare e tensione nominale di 220 V).

Dispositivo di presa elettronico: avvolge il tessuto finito seguendo la velocità del fuso, maggiore è la velocità del fuso, maggiore è la velocità di prelievo.

Scarico elettronico: regola la velocità di scarico in base alla tensione dell'ala. Maggiore è la tensione, maggiore è la velocità di scarico; al contrario, la velocità di scarico è bassa.

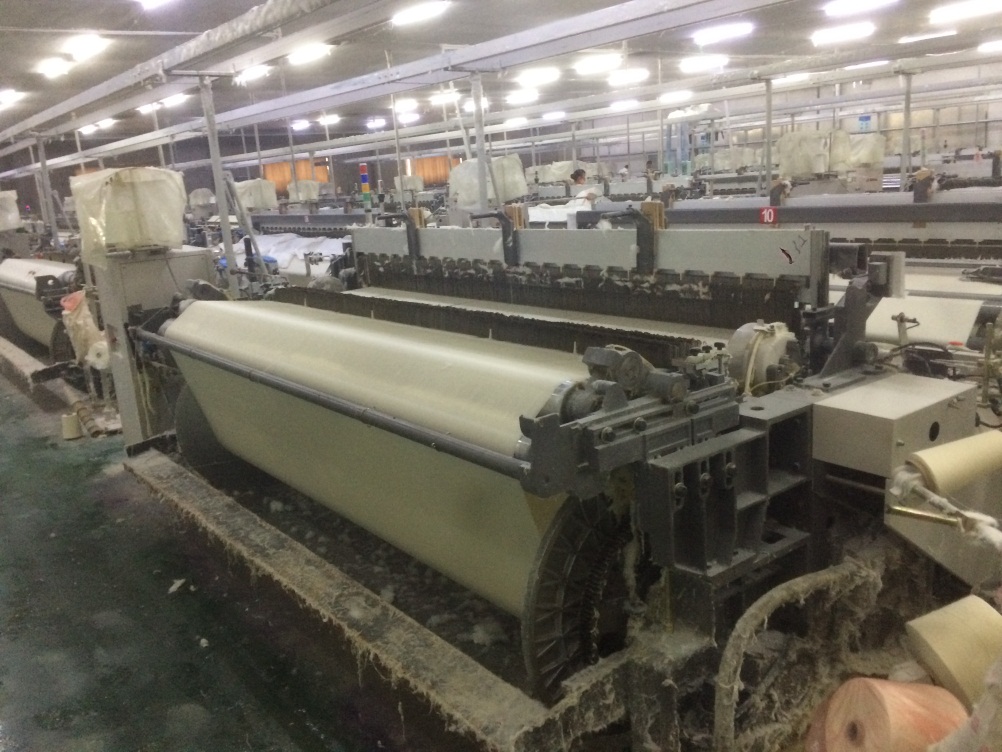

2. Telaio a getto d'aria per asciugamano in spugna

I requisiti di processo del motore del mandrino del telaio a getto d'aria per asciugamani in spugna, del dispositivo di raccolta elettronico e del dispositivo di scarico sono sostanzialmente gli stessi dei telai a getto d'aria, ma al telaio a getto d'aria per asciugamani viene aggiunto il dispositivo ad anello.

L'uso dei prodotti VEICHI sui telai a getto d'aria in Cina

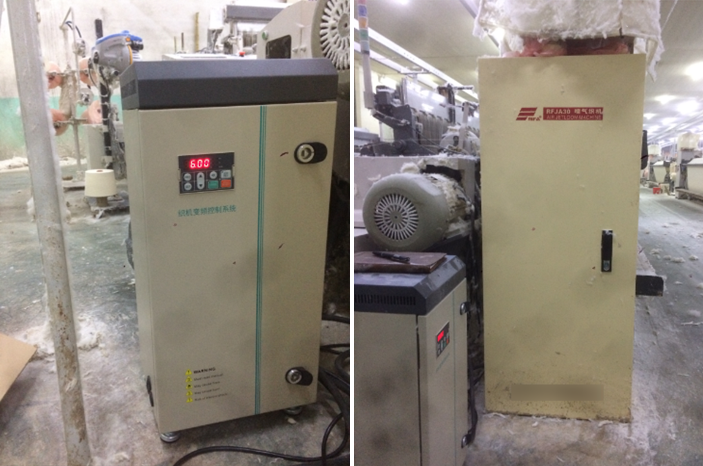

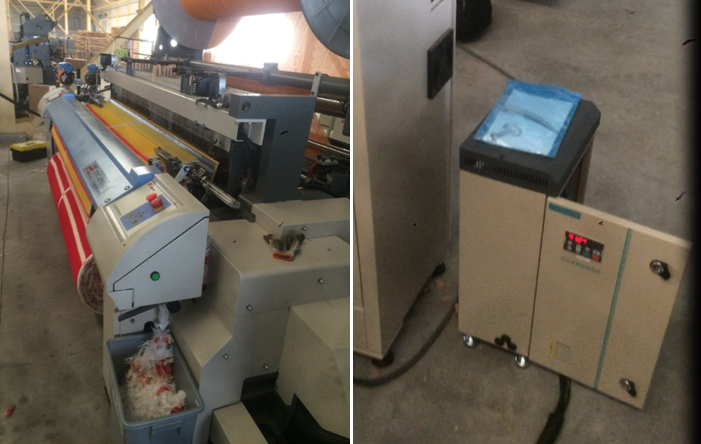

I prodotti VEICHI utilizzati nei telai a getto d'aria dei nostri clienti:

Lo speciale inverter di frequenza del telaio a getto è sviluppato da VEICHI e RIFA. Questo inverter di frequenza a controllo vettoriale ad alte prestazioni è ampiamente applicato su telai a getto d'aria, telai per asciugamani a getto d'aria e telai ad acqua. Ha le seguenti caratteristiche:

1. Funzione super start incorporata: può azionare il motore dei telai a getto da 0 giri/min a 520 giri/min entro 100 ms. Una volta raggiunta la velocità del telaio al valore richiesto, funziona con tensione ridotta (da 380V a 220V).

2. Rispetto alla modalità di controllo del contattore, l'inverter ha una funzione di regolazione continua della velocità.

3. Design senza ventola: nell'officina tessile c'è troppa lanugine che ostruisce facilmente il condotto dell'inverter a frequenza variabile. A causa dell'ambiente molto polveroso e dell'ambiente di lavoro ad alta temperatura in estate (superiore a 40 ℃), lo speciale inverter di frequenza del telaio a getto VEICHI adotta un design senza ventola con radiatore allargato, inoltre, VEICHI ha effettuato uno speciale trattamento superficiale per migliorare l'effetto di raffreddamento del getto inverter di frequenza del telaio.

Il servoazionamento della serie SD600A adotta l'ultimo DSP a 32 bit di TI come chip di controllo principale e adotta anche l'algoritmo di controllo motore digitale avanzato che può ottenere il controllo ad anello chiuso nell'anello di corrente, nell'anello di velocità e nell'anello di posizione con una risposta rapida. Questo prodotto è stato ampiamente utilizzato nell'industria tessile.
