Sistema di taglio volante Soluzione

Introduzione

Le cesoie sono le attrezzature per il taglio della lamiera più utilizzate in vari settori industriali e attualmente trovano largo impiego nelle industrie siderurgiche, tipografiche e di lavorazione del cartone. La cesoia esegue un taglio sincrono durante il processo di alimentazione del materiale per realizzare tagli ad alta precisione senza interruzioni. Il sistema di controllo della cesoia volante è la chiave della cesoia. La qualità delle prestazioni di controllo del prodotto influisce direttamente sulla resa del prodotto.

Il sistema di controllo delle cesoie volanti VEICHI fornisce servi speciali per cesoie volanti con potenza compresa tra 50 W e 200 kW, in grado di fornire ai clienti le migliori soluzioni in base ai diversi siti di applicazione dei clienti. Al momento disponiamo di una soluzione di sistema di cesoia volante con il controller di movimento V5 come nucleo di controllo principale della cesoia volante. Allo stesso tempo, per alcuni progetti speciali, VEICHI fornisce anche una soluzione dedicata per cesoie volanti servo con il servo dedicato per cesoie volanti SD700 come nucleo di controllo principale per una varietà di opzioni.

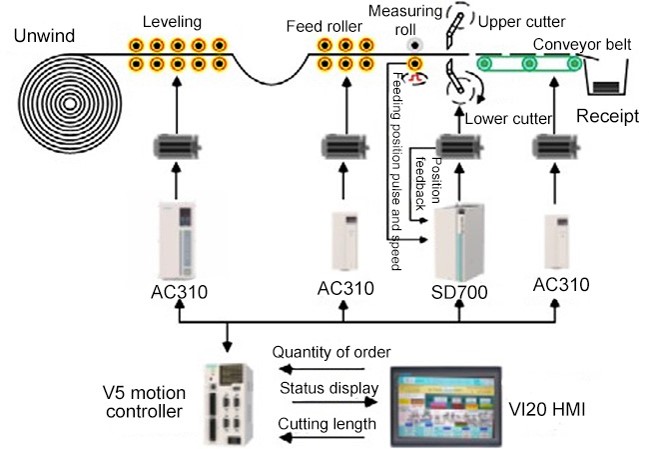

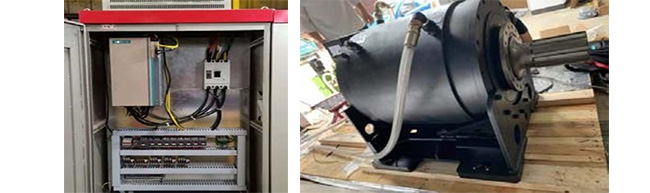

Topologia del sistema

La soluzione complessiva del sistema di controllo della cesoia volante VEICHI è composta da un servo della cesoia volante da 55KW, un inverter di livellamento da 45KW, un inverter di alimentazione da 7,5KW, un inverter per nastro trasportatore da 4KW, un controller di movimento e un touch screen. . Il valore teorico della velocità massima del mandrino durante la lavorazione di materiali lunghi può raggiungere 200 m/min, mentre il valore teorico della velocità massima del mandrino durante la lavorazione di materiali corti da 0,5 m può raggiungere 150 m/min e la precisione di taglio del materiale è stabile entro ±0,12 mm.

La soluzione del sistema di controllo del taglio volante VEICHI può realizzare operazioni ad alta velocità garantendo al contempo un errore operativo stabile entro ±0,12 mm e realizzare la sincronizzazione della posizione degli assi master e slave e la risposta ad alta velocitàcontrollo del servomotore attraverso la pianificazione della curva a 5 posizioni della camma elettronica. Ha realizzato i vantaggi dell'alta velocità, dell'ampia larghezza, dell'alta efficienza e dell'elevata affidabilità del sistema di taglio volante. Infine, vengono realizzati gli effettivi requisiti di produzione di alta velocità, alta precisione ed elevata stabilità delle cesoie.

Punti salienti del programma

1. Il servoazionamento per cesoie volanti SD700 è dotato di funzioni di calcolo della camma elettronica integrate, comprese le funzioni di camma elettronica delle cesoie volanti e delle cesoie di tracciamento, che possono essere collegate direttamente all'interfaccia uomo-macchina per ottenere controllo centralizzato, prestazioni stabili, facilità d'uso e facile manutenzione .
2. Tutti i parametri vengono visualizzati e modificati in tempo reale dall'interfaccia uomo-macchina, che può visualizzare la velocità dell'albero di alimentazione, la lunghezza di taglio e il numero di ordini. Include inoltre modalità di ordine multiple, con una modalità di ordine massima di 8, e supporta il passaggio dalla modalità ricorrente alla modalità singola.
3. Il sistema può calcolare automaticamente la velocità massima dell'albero di alimentazione corrispondente in base alla lunghezza di taglio impostata e quindi utilizzare il controller di movimento per limitare la velocità massima dell'intero sistema per evitare problemi.
4. Il sistema di taglio volante può calcolare automaticamente il numero di ordini elaborati. Quando la quantità effettiva dell'ordine è vicina alla quantità totale dell'ordine impostata, può emettere automaticamente il segnale di chiusura dell'uscita al controller di movimento e il sistema di regolazione del controller di movimento decelera in anticipo. Evita arresti di emergenza durante la normale lavorazione e migliora la sicurezza del sistema.
5. Il sistema dispone di una funzione di ricezione automatica del materiale. Nel meccanismo di ricezione automatica del materiale, i materiali possono essere raccolti automaticamente in base all'impostazione dell'ordine e dispone anche di una funzione di conteggio del materiale. Quando il numero di materiali raccolti raggiunge il valore impostato, il sistema interromperà automaticamente l'elaborazione, quindi attenderà che il numero del meccanismo di ricezione venga cancellato ed eseguirà nuovamente il sistema per l'elaborazione.

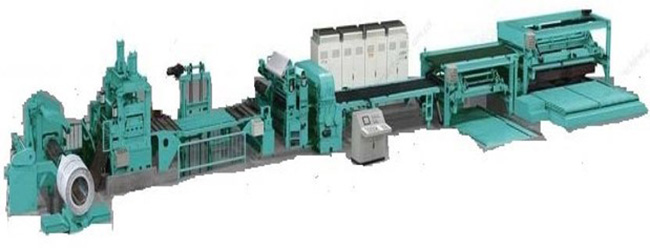

Principio del processo

La struttura del sistema di taglio volante è composta principalmente dalle seguenti parti:
1. Meccanismo di svolgimento e livellamento: Azionato da un inverter serie VEICHI AC310 da 45KW, la piastra metallica trasportata dal meccanismo di svolgimento viene pressata e livellata.
2. Meccanismo del rullo di alimentazione: azionato da un inverter serie VEICHI AC310 da 7,5 kW per raggiungere lo scopo di alimentazione, è necessario garantire una velocità di alimentazione stabile e un'elevata reattività.
3. Meccanismo del rullo di misurazione: la posizione in tempo reale e la velocità in tempo reale del rullo di alimentazione vengono raccolte tramite un codificatore esterno e inviate al servoazionamento del taglio volante per l'elaborazione dei dati.
4. Meccanismo dell'albero di taglio: azionato da un servoazionamento speciale serie VEICHI SD700 da 55KW per cesoie volanti, la velocità e la posizione vengono calcolate in base agli impulsi raccolti dalla struttura del rullo di misurazione e la curva di taglio volante viene pianificata automaticamente all'interno dell'azionamento in base al volo algoritmo di taglio. Guidare la testa di taglio volante per completare l'azione di taglio volante.
5. Meccanismo del nastro trasportatore: viene utilizzato principalmente per trasportare gli ordini di taglio per garantire che i materiali entrino nel meccanismo di ricezione in modo ordinato e ordinato. La sezione posteriore può essere attrezzata con attrezzature per l'imballaggio come presse per balle per rendere il processo di produzione dei prodotti più efficiente e intelligente.

Funzioni ricche e velocità di elaborazione elevata

L'asse della taglierina è azionato dal servoazionamento per cesoie volanti ad alta potenza serie VEICHI SD700 da 55KW e il servosistema della serie SD700 adotta lo strato inferiore dell'architettura hardware a doppia CPU, che ha una velocità di elaborazione più rapida. La funzione di calcolo della camma elettronica incorporata, inclusa la funzione di taglio volante e camma elettronica di taglio, può essere collegata direttamente all'interfaccia uomo-macchina per ottenere un controllo centralizzato. Prestazioni stabili, facilità d'uso, facile manutenzione e l'interfaccia operativa del sistema di taglio volante può essere commutata tra cinese e inglese.

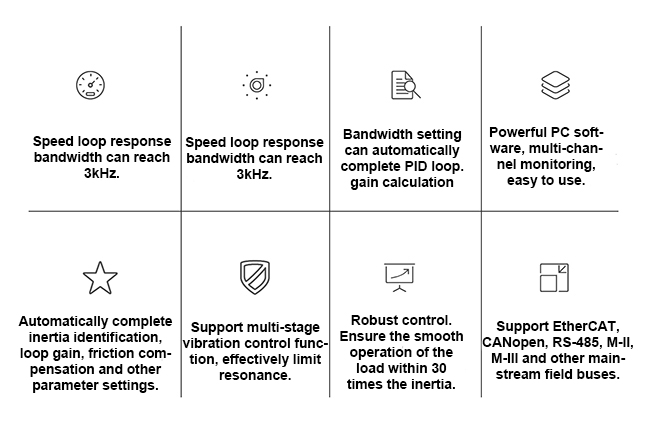

Caratteristiche del prodotto SD700

Supporta più modalità di lavoro

Tutti i parametri vengono visualizzati e modificati in tempo reale dall'interfaccia uomo-macchina. Può visualizzare la velocità dell'albero di alimentazione, la lunghezza di taglio e il numero di ordini e include modalità di ordine multiple, con la modalità di ordine massimo che raggiunge 8, e supporta il passaggio dalla modalità ciclica alla modalità individuale.

Ridurre efficacemente il tasso di difetti

Il sistema può calcolare automaticamente la velocità massima dell'asse di alimentazione corrispondente in base alla lunghezza di taglio impostata, quindi limitare la velocità massima dell'intero sistema tramite il controller di movimento. Evita di rimanere senza problemi, migliora la sicurezza del sistema e riduci i tassi di difetti dei prodotti.

Riduci efficacemente il tasso di difetti

Migliorare la sicurezza del sistema

Il sistema può calcolare automaticamente il numero di ordini elaborati. Quando la quantità effettiva dell'ordine si avvicina alla quantità totale dell'ordine impostata, può emettere automaticamente il segnale di chiusura dell'uscita al controller di movimento. Il controller di movimento regola il sistema per decelerare in anticipo per evitare arresti di emergenza durante la normale elaborazione e migliorare la sicurezza del sistema.

Migliora la sicurezza del sistema

Tempi di inattività anomali garantiti

Il sistema ha la funzione di salvare la quantità dell'ordine. Se un arresto anomalo è causato da un funzionamento improprio o da un'interruzione di corrente, il sistema funzionerà nuovamente ed elaborerà automaticamente dall'ultimo ordine memorizzato. Inoltre, il sistema dispone di una funzione di arresto della pattuglia per garantire che la taglierina possa fermarsi nella posizione di 180° ogni volta, il che può proteggere efficacemente la taglierina da eventuali danni in caso di arresto anomalo.

Tempi di inattività anomali garantiti

Il controllo integrato è più semplice

Il sistema dispone di una funzione di ricezione automatica del materiale e il materiale può essere raccolto automaticamente in base all'ordine impostato nel meccanismo di ricezione automatica del materiale. Allo stesso tempo, ha una funzione di conteggio del materiale. Quando il numero di materiali raccolti raggiunge il valore impostato, il sistema interromperà automaticamente l'elaborazione, quindi attenderà che il numero del meccanismo di ricezione venga cancellato ed eseguirà nuovamente il sistema per l'elaborazione.

Il controllo integrato è più semplice

La soluzione del sistema di cesoie volanti VEICHI può essere personalizzata in base alle esigenze del cliente. Presenta molti vantaggi: alta efficienza, buona stabilità, forte capacità anti-interferenza e un'ampia gamma di applicazioni. È stato applicato in modo maturo in una varietà di apparecchiature industriali sul mercato. In futuro, VEICHI continuerà il concetto di "guidato dalla domanda del mercato, guidato dall'innovazione tecnologica" e si concentrerà maggiormente sulla lucidatura dei dettagli per fornire ai clienti prodotti di alta qualità e soluzioni perfette. Cerchiamo costantemente di avanzare per promuovere lo sviluppo di alta qualità dei settori della trasmissione elettrica e del controllo industriale.

Indice tecnico

Per la lavorazione di materiali lunghi, la velocità massima del mandrino può raggiungere 200 m/min.
Per la lavorazione di materiali corti da 0,5 m, la velocità massima del mandrino può raggiungere 150 m/min.
La modalità ordine massima raggiunge 8 e supporta il passaggio dalla modalità ricorrente alla modalità singola.
La precisione di taglio è stabile entro ±0,12 mm.

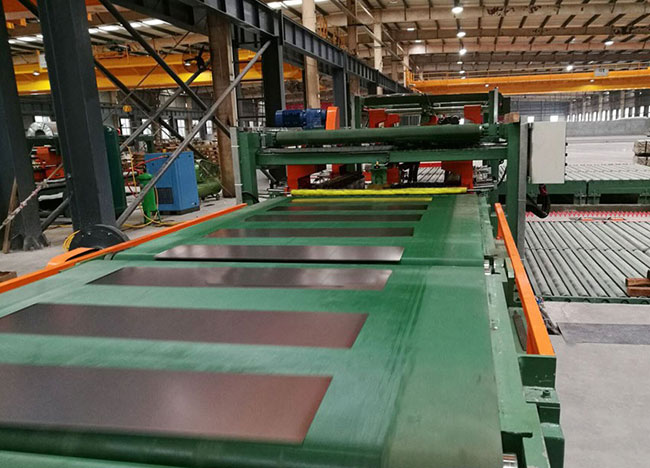

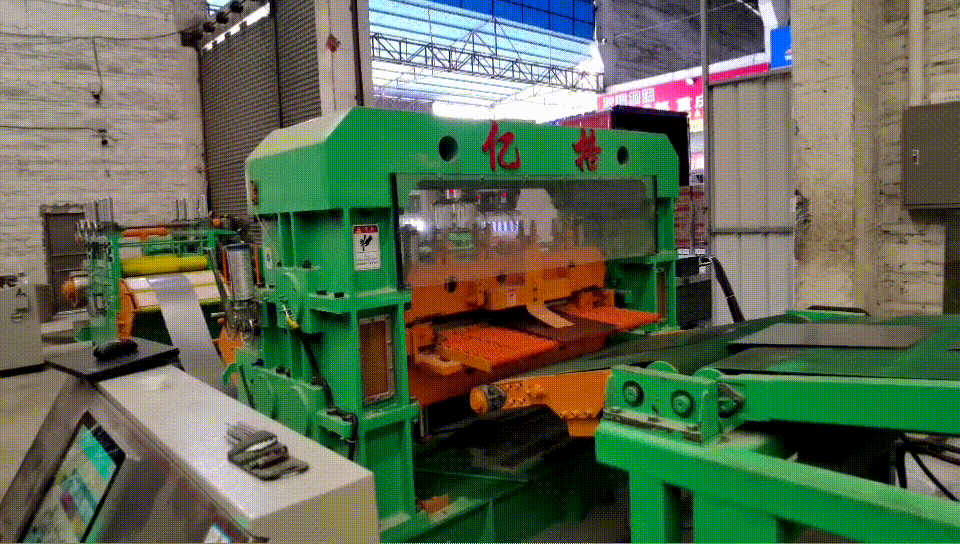

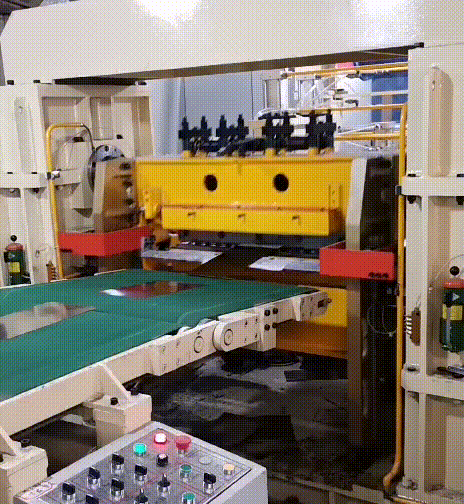

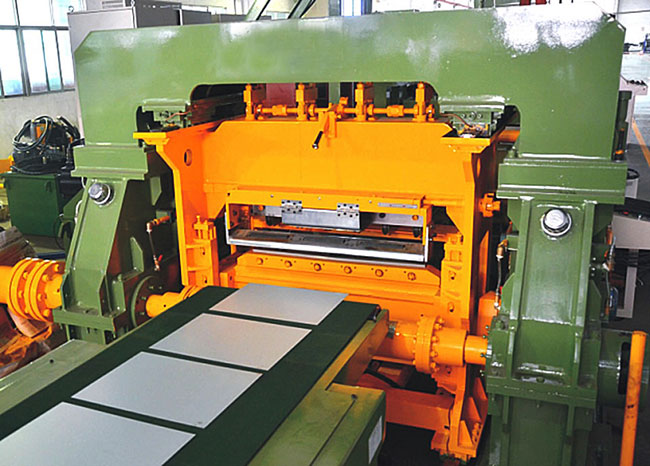

Applicazione
