Macchina da taglio per asciugamani di carta Soluzione

Introduzione

Questa macchina viene utilizzata per il taglio automatico di tessuti non tessuti, asciugamani morbidi di cotone, veline per il viso, ecc., tagliando lunghe sezioni di materiali in piccole sezioni di una lunghezza prestabilita e confezionandole in sacchetti per il processo back-end .

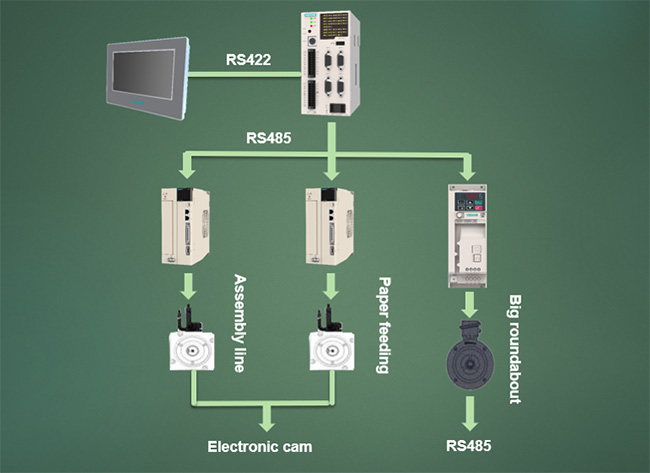

Topologia del sistema

Punti salienti del programma

1. Il sistema adotta il controller di movimento VEICHI V5-MC104, l'architettura hardware a doppia CPU e la velocità di elaborazione sottostante è più veloce.
2. Controllo centralizzato dell'interfaccia uomo-macchina, prestazione stabile, facile da usare e mantenere.
3. La camma elettronica garantisce morbidezza e precisione, supporta le modalità di alimentazione continua e di alimentazione a intervalli.
4. La connessione tra il controller V5 e il servo adotta un segnale differenziale ad alta velocità, che ha elevata stabilità e non è suscettibile a interferenze. La velocità massima dell'impulso della porta dell'impulso differenziale è 3M, che può raggiungere una precisione di controllo estremamente elevata.

Principio del processo

La lunga sezione di materiale viene inviata al nastro di alimentazione e il nastro di alimentazione lo invia alla sezione di lavorazione. Il nastro nella sezione di lavorazione esegue un'alimentazione precisa in modo sincrono con il taglio intermittente della taglierina rotativa controllata dal convertitore di frequenza. I piccoli pezzi di materiale dopo il taglio dell'estremità posteriore vengono inviati attraverso il nastro di alimentazione per il confezionamento diretto e l'utilizzo da parte dell'attrezzatura dell'estremità posteriore.

Indice tecnico

Velocità di taglio 200 pacchi/min (lunghezza materiale 200mm).
Precisione di taglio ±0,5mm.
