Macchina per incisione e fresatura Soluzione
Macchina per incisione e fresatura Soluzione
La macchina per incisione e fresatura è un tipo di macchina CNC, generalmente, la macchina per incisione e fresatura è una fresatrice CNC con piccoli utensili, motore mandrino ad alta potenza e ad alta velocità. Vantaggi della macchina per incidere nell'incisione, se la durezza del materiale da lavorare sarà troppo grande. Si può dire che l'emergere dell'incisione e della fresatura colmi il divario tra i due. La macchina per incisione e fresatura può essere intagliata e fresata, è un'efficiente macchina utensile CNC ad alta precisione. La macchina per incisione e fresatura ha una vasta gamma di applicazioni, ampiamente utilizzata nel cujingjiagong del nucleo di stampi di precisione, nell'elettrodo di rame, nella lavorazione in lotti di prodotti di parti in alluminio, nella produzione di stampi, nella lavorazione di dispositivi, nell'industria degli orologi.
Caratteristiche e vantaggi
Presentazione del settore
La macchina per incisione e fresatura può lavorare sia prodotti che stampi. I materiali di lavorazione possono essere incisi con acciaio, lega di alluminio, lastra acrilica, legno, ecc. a seconda delle diverse configurazioni della macchina. Gli assi di movimento generali delle macchine per incisione e fresatura hanno più di 3 assi, la più comune è la configurazione di 3 assi di avanzamento + 1 mandrino. Con lo sviluppo della tecnologia, al fine di migliorare l'efficienza produttiva, le macchine per incisione e fresatura sono apparse multistazione e alcune macchine per incisione e fresatura possono raggiungere 8 assi, 10 assi o anche di più.
La struttura della macchina per incidere e fresare
I componenti principali delle comuni macchine per incisione e fresatura sono il sistema di controllo numerico CNC, il servoazionamento, il magazzino utensili, il sistema di azionamento a vite, la tavola della macchina e così via. Diversi modelli hanno parti combinate leggermente diverse. Tra questi, il servoazionamento ha asse di avanzamento XYZ + mandrino. Le funzioni di diversi assi sono le seguenti:
Asse X: controlla l'avanzamento sinistro e destro dell'utensile. Asse Y: controlla l'avanzamento avanti e indietro dell'utensile. Asse Z: controlla l'avanzamento su e giù dell'utensile. Mandrino: guida l'utensile in modo che ruoti ad alta velocità. I quattro assi sono controllati uniformemente dal sistema di controllo numerico CNC per eseguire l'incisione e la fresatura del pezzo.

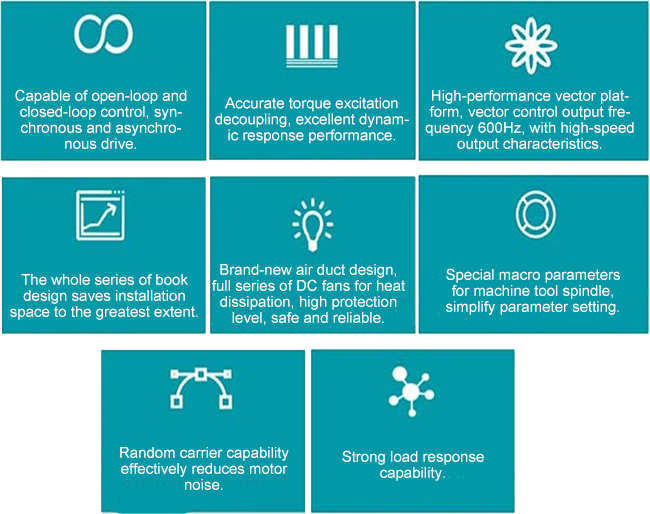

Caratteristiche dell'inverter mandrino
Vantaggio della soluzione
1. La configurazione standard del motore da 850 W e 1,3 kW dell'asse di avanzamento utilizza tutti giunti impermeabili, perfettamente agganciati a Yaskawa.
2. Supporta bus multipli (M2, M3, EtherCat), codificatore Tamagawa standard a 23 bit, più di 8 milioni di impulsi per suddivisione del cerchio.
3. La trama del pezzo lavorato è più delicata e la finitura è elevata.
4. La mappatura online per modificare i parametri è più conveniente.

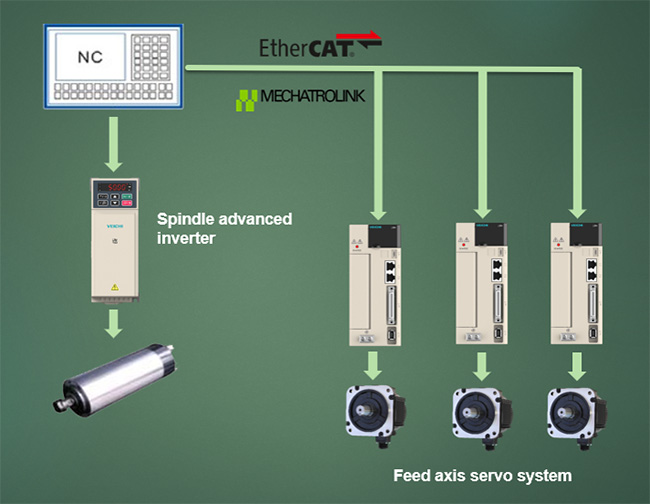

Topologia del sistema

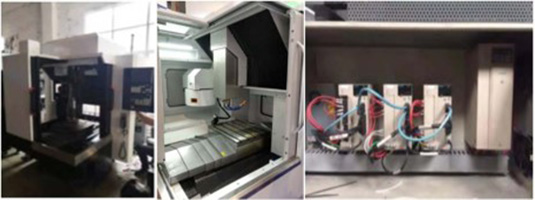

Applicazione
