Macchina da taglio rotativa Soluzione

Attraverso anni di accumulo tecnico, la macchina integrata CNC di VEICHI fornisce soluzioni di sistema che migliorano notevolmente la qualità e la precisione della lavorazione, l'efficienza produttiva e la facilità di funzionamento della macchina all-in-one.

Introduzione al sistema

Il sistema di taglierina rotativa VEICHI utilizza il PLC ad alte prestazioni VEICHI (controller di movimento V5) come controller. Il doppio rullo è selezionato dall'inverter universale VEICHI AC310. Lo strumento di input utilizza l'inverter dedicato della macchina da taglio rotativa VEICHI AC310 o il servoazionamento della macchina da taglio rotativa SD700. La taglierina utilizza il servoazionamento SD700 ed è inoltre dotata del sistema di monitoraggio e gestione remota VEICHI IOT.

Il sistema adotta un design modulare e può essere composto da inverter a rullo singolo e doppio + inverter di alimentazione + touch screen, oppure può essere composto da inverter a rullo singolo e doppio + servo di alimentazione + touch screen. Può anche essere composto da controller di movimento V5 + servo taglierina + inverter di alimentazione (servo) + inverter a rullo singolo e doppio + touch screen. Tra questi, gli inverter a rullo singolo e doppio possono scegliere altre serie di inverter VEICHI e il sistema di monitoraggio e gestione remota IOT può essere utilizzato con i sistemi di cui sopra. Può essere suddiviso e combinato in base alle specifiche condizioni meccaniche senza compromettere il funzionamento dell'intero sistema.

Soluzioni di sistema

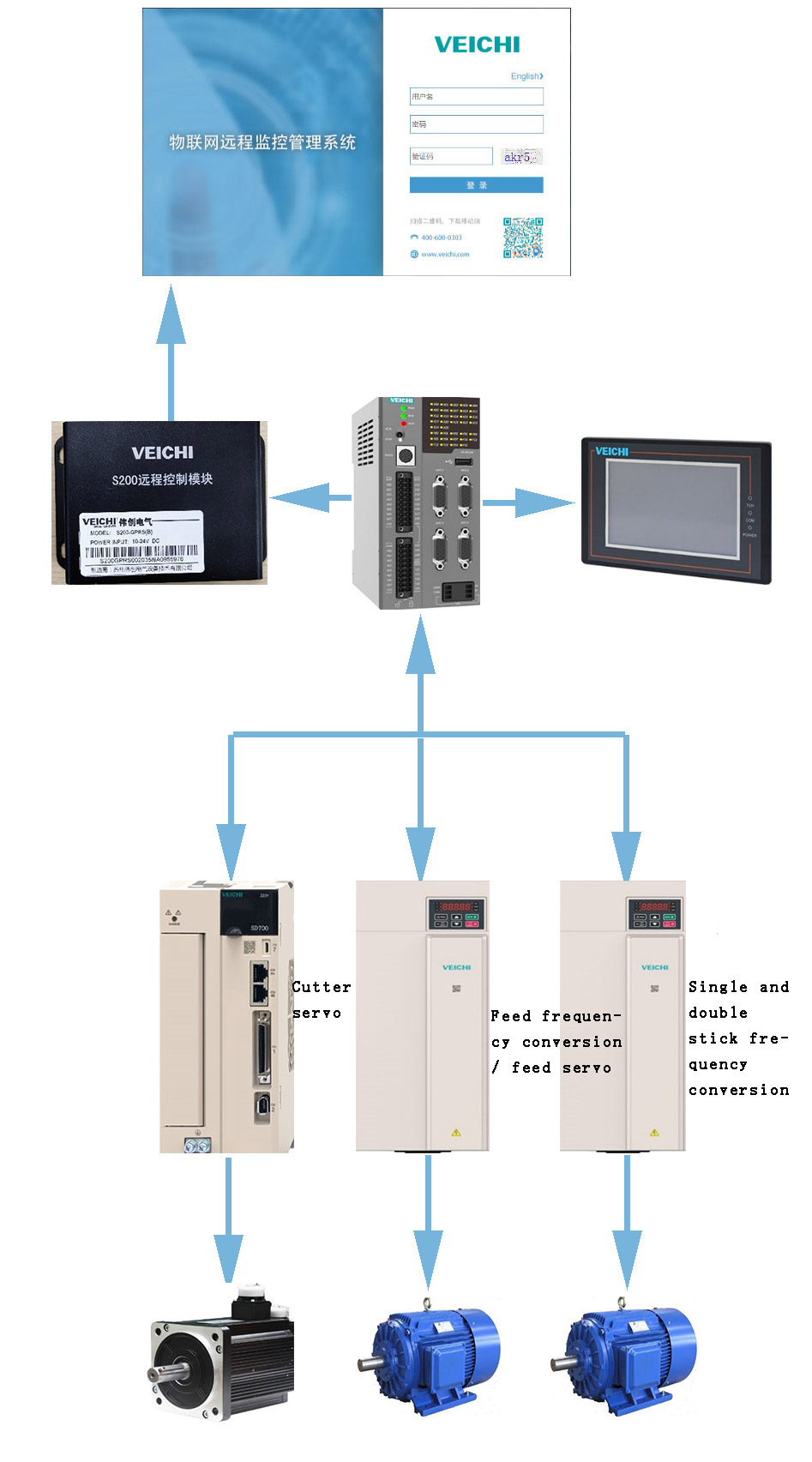

1. Il prodotto e i componenti hardware applicati al sistema sono mostrati nella figura seguente.

Il prodotto e i componenti hardware applicati al sistema

2. Implementazione del programma

Il controller di movimento ad alte prestazioni VEICHI V5-MC104 viene utilizzato come controllo di livello superiore per controllare la velocità o la posizione dell'inverter a doppio rullo/servo di alimentazione (inverter)/servo di taglio tramite la comunicazione RS485.

Il sistema carica le informazioni sui parametri dell'inverter o del servo e le informazioni sui guasti nel sistema di monitoraggio e gestione remota VEICHI IOT tramite il controller di movimento V5.

Il touch screen trasmette dati in tempo reale attraverso la comunicazione 422 e il controller di movimento V5.

Vantaggio del sistema

1. Ricche soluzioni di sistemi modulari

Soluzione di controllo del funzionamento: controllo della velocità del rotolo singolo e doppio, taglio con camma elettronica, controllo remoto e altre funzioni possono essere selezionati tramite una combinazione modulare.

È possibile selezionare il servo sincrono o l'inverter di frequenza come potenza per l'alimentazione e il taglio.

Soluzione speciale di convertitore di frequenza: elevata integrazione ed evidenti vantaggi in termini di costi.

2. Funzionamento semplice ed elevata precisione di elaborazione

La speciale funzione servo dell'avanzamento del taglio rotativo viene applicata alla curva della posizione di avanzamento per adattarsi al modello di taglio rotativo per ridurre l'errore di spessore del taglio rotativo.

I rotoli singoli e doppi possono essere modificati arbitrariamente in base alla domanda per migliorare l'efficienza produttiva.

I rulli singoli e doppi riducono in anticipo la velocità, riducono la forza d'impatto della macchina e migliorano la durata della macchina.

3. Controllo elettronico specializzato della camma per il taglio a lunghezza fissa, velocità di taglio e velocità di taglio del coltello da taglio e dell'impiallacciatura, resistenza minima al taglio, usura minima del rullo di gomma, elevata precisione di taglio e nessun debug complicato.

4. La funzione standard del portellone non richiede autotest e la larghezza del portellone viene regolata direttamente con un errore inferiore a 1 cm.

5. La modifica remota dei parametri e il monitoraggio dello stato del sistema possono essere realizzati tramite il telefono cellulare senza frequenti interventi in loco.

6. Può essere commutato tra due larghezze di taglio e la taglierina ruota continuamente senza una larghezza eccessiva.

7. Il servomotore del mandrino ad alta precisione e a bassa inerzia migliora ulteriormente la precisione di taglio.

Riepilogo

Il sistema di macchine da taglio rotative VEICHI presenta i vantaggi di modularità, alta efficienza, alta precisione e forte stabilità. La soluzione di sistema può soddisfare le esigenze di vari clienti. Il funzionamento del sistema è molto semplice. Dopo una comunicazione dettagliata con il personale in loco, i parametri del sistema vengono aggiornati più volte. Lo scopo principale è rendere l'operazione facile da capire. Lo spessore del tagliere rotante è sostanzialmente lo stesso, l'anima di legno rimanente ha un diametro preciso e praticamente non si verifica alcun fenomeno che la piastra di coda venga tagliata. Il sistema ha un'elevata compatibilità e l'utente può apportare piccole modifiche in base alle condizioni di lavoro sul sito. Nella maggior parte dei casi, il sistema può essere utilizzato stabilmente senza alcuna regolazione.
