VFD di frequenza AC310 nella rettificatrice per pavimenti a Shanghai, Cina

Panoramica del progetto

Sito: uno stabilimento industriale
Data: gennaio 2022
Ubicazione: Cina, Shanghai
Industria: Levigatrice per pavimenti
Ambito del progetto: Controllare un inverter per controllare il motore per l'ormeggio e un altro motore per la corsa, controllare la direzione fino a 485
Consegne VEICHI: VFD AC Drive serie AC310, un motore

Panoramica del Prodotto

La rettificatrice per pavimenti viene utilizzata principalmente per il trattamento di rettifica del terreno, che può lucidare efficacemente il terrazzo, la superficie del calcestruzzo, la malta cementizia epossidica e il vecchio pavimento epossidico, presentando funzioni di portabilità, flessibilità ed elevata efficienza lavorativa.

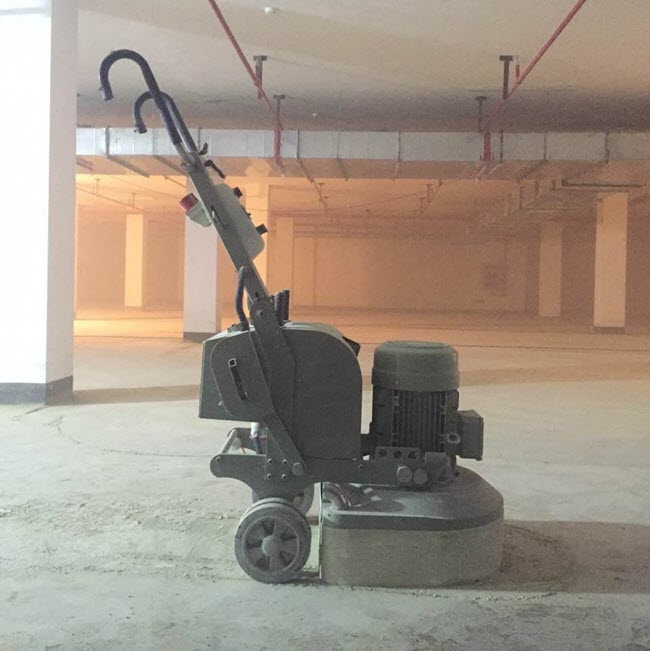

Struttura

1. Maniglia e regolatore
2. La smerigliatrice a secco è dotata di attacchi esterni per la smerigliatura a secco e per l'aspirazione della polvere oltre al coperchio di protezione; il tritacarne è dotato di sistema di approvvigionamento idrico.
3. Disco e lamiera abrasiva: ha un contatto diretto con la superficie di costruzione per la molatura e i fogli abrasivi possono essere cambiati in base alle diverse superfici di costruzione.
4. Ferro contrappeso: a seconda della forza di macinazione del terreno di costruzione, viene utilizzato per aggiungere e sottrarre pesi.

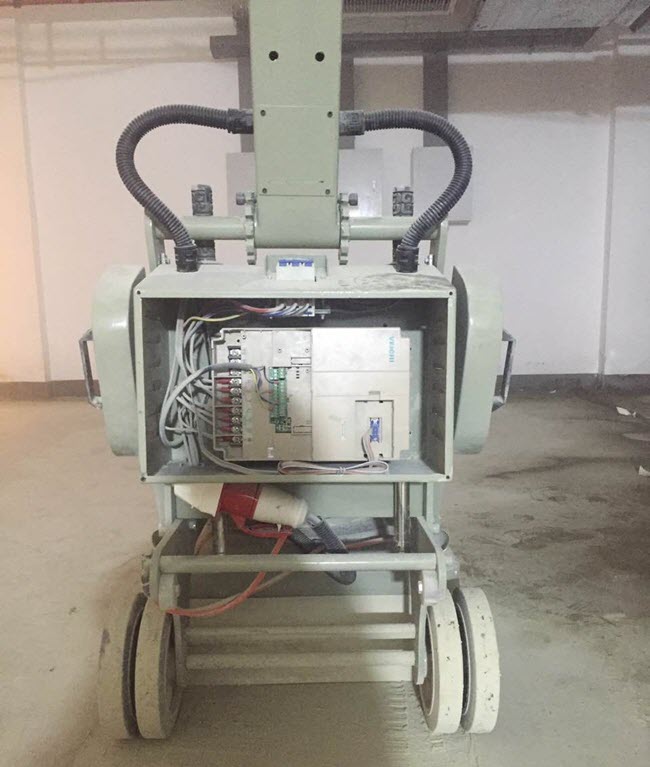

Cablaggio dell'inverter

Motori e inverter sono generalmente configurati con 1:1, come il motore trifase 380 V 15KW con inverter da 15KW. Per una maggiore forza di macinazione e capacità di sovraccarico è necessaria una configurazione più elevata. L'alimentazione generale è trifase AC 380V.

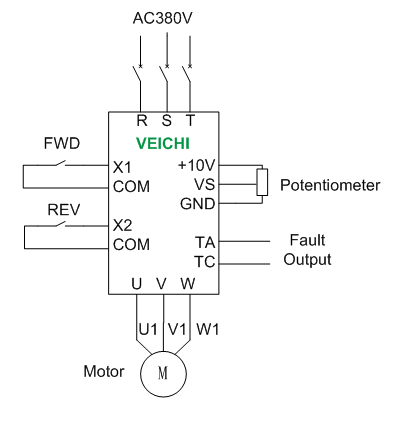

Schema elettrico:

Casi di applicazione

Un'azienda di Jiading Shanghai adotta il VFD dell'azionamento CA con frequenza VEICHI AC310 per abbinare la propria levigatrice per pavimenti con un motore da 15KW, che normalmente può funzionare a 1000 giri/min. La macchina può normalmente funzionare con fogli abrasivi da 100um; se modificato a 30um, la macchina emetterà un allarme per guasto OL2 a 5 Hz, mentre il guasto ha una funzione di autoripristino. Dopo aver alleggerito il carico (ferro da contrappeso), la levigatrice per pavimenti può tornare al normale funzionamento.

Requisiti del cliente:
(1) Quando si utilizzano fogli disco da 30um, la macchina non emetterà un allarme per guasto OL2 e può essere avviata da un singolo operatore.
(2) Per aumentare la capacità di carico ma abbassare il punto di protezione da sottotensione.
(3) Realizzare un arresto rapido modificando il modo di arresto.
(4) Non è necessario ripristinare manualmente il guasto della macchina.

Impostazione parametri: regolazione dei parametri correlati (aumento di coppia, modalità di arresto, autoripristino guasto, protezione da sottotensione e modello G/P)

Aattenzione: il valore di E-18 deve essere reimpostato dopo ogni modifica del modello G/P.
