Azionamento CA a frequenza AC310 utilizzato sul tornio per sfogliatura di impiallacciatura in Vietnam

Panoramica del progetto

Sito: Una fabbrica
Data: maggio 2022
Ubicazione: Vietnam
Settore: Macchine utensili
Ambito del progetto: Invertitori di controllo vettoriale ad alte prestazioni utilizzati nell'industria della lavorazione del legno
Consegne VEICHI: Azionamento AC serie AC310< /p>

Panoramica

La soluzione del tornio per sfogliatura per impiallacciatura creata da Veichi Electric presenta vantaggi di spessore uniforme, superficie liscia, piccolo errore dell'ultima impiallacciatura e elevato tasso di utilizzo del legname.

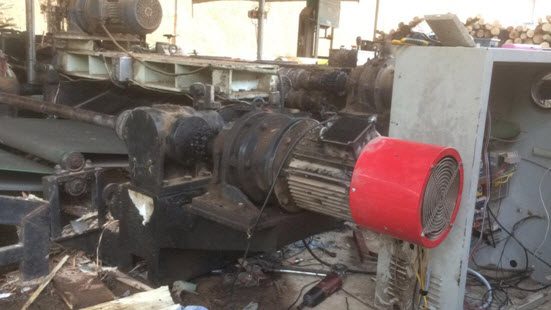

Principio di funzionamento del tornio per sfogliatura di impiallacciature

Lo schema del principio di funzionamento del tornio per sfogliatura è mostrato di seguito. Il tronco effettua un movimento rotatorio sotto la co-guida di due rulli fissi e un rullo mobile per produrre potenza di pelatura. Il supporto centrale del rullo motore e il coltello sono relativamente fissi e si muovono insieme, in questo modo il coltello taglia l'impiallacciatura dal tronco. Mentre lo spessore dell'impiallacciatura è controllato dallo spazio tra il rullo mobile e il bordo della lama, nonché dalla velocità di movimento della lama. Lo spazio tra il rullo mobile e il bordo del coltello è relativamente fisso e regolato dall'attrezzatura del tornio in base allo spessore dell'impiallacciatura. Il sistema di controllo regola la velocità del coltello controllando la velocità di rotazione del motore, quindi la velocità del coltello determinerà indirettamente lo spessore dell'impiallacciatura. Facendo riferimento al diagramma seguente, la velocità di rotazione del rullo motore è costante, il che significa che la velocità lineare del tronco è costante. La distanza del tronco cambierà con il suo diametro, in altre parole, il tempo impiegato da un tronco per girare un cerchio seguirà il cambiamento precedente. In conclusione, la velocità di spostamento del coltello è un valore variabile e una relazione non lineare. È molto importante progettare un sistema in grado di controllare accuratamente la velocità di movimento del coltello e ottenere uno spessore uniforme dell'impiallacciatura. Le idee di base della progettazione del sistema sono:
(1) Stabilire una modalità matematica accurata.
(2) Assumere il sistema di controllo della velocità originale per ottenere un controllo accurato della velocità.

Vantaggi di VEICHI AC310 per il tornio sfogliatrice

1. Il sistema che integra il sistema di controllo completamente digitale e l'inverter migliora la risposta ed elimina la necessità di un PLC di grande volume. È possibile risparmiare notevolmente sui costi rendendo l'inverter come fonte di alimentazione dell'azionamento del mandrino e anche come nucleo di controllo del sistema.
2. L'adozione di algoritmi avanzati e metodi di compensazione può portare a uno spessore del rivestimento accurato, uniforme e completo.
3. Utilizzando il codificatore rotante come sensore di portata è possibile aumentare la precisione della misurazione fino a 0,01 mm.
4. Utilizzando il codificatore rotativo per misurare la velocità di rotazione effettiva della piattaforma mobile è possibile evitare l'errore di spessore del rivestimento causato da una tensione di griglia instabile.
5. La comunicazione RS485 fornita porterà a meno errori.
6. Le scelte multiple di varie modalità di combinazione di sensori possono soddisfare nella massima misura le esigenze dei clienti.
7. Il sistema può continuare a funzionare senza autotest in caso di interruzione di corrente, il che offre grande comodità.

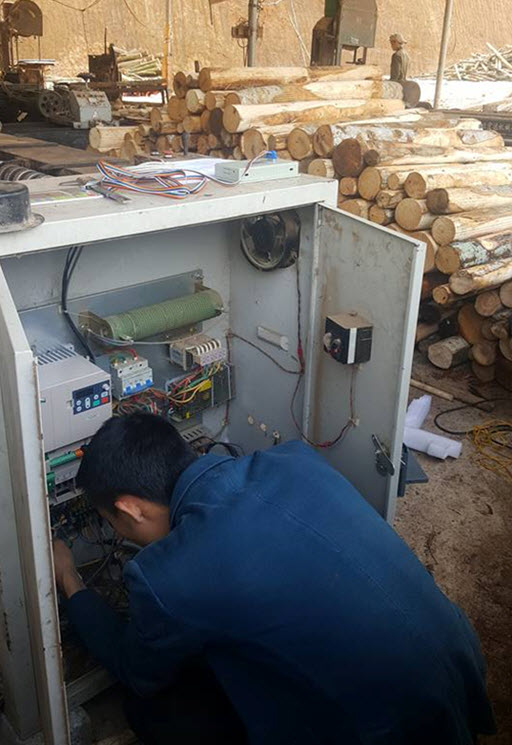

Soluzioni elettriche

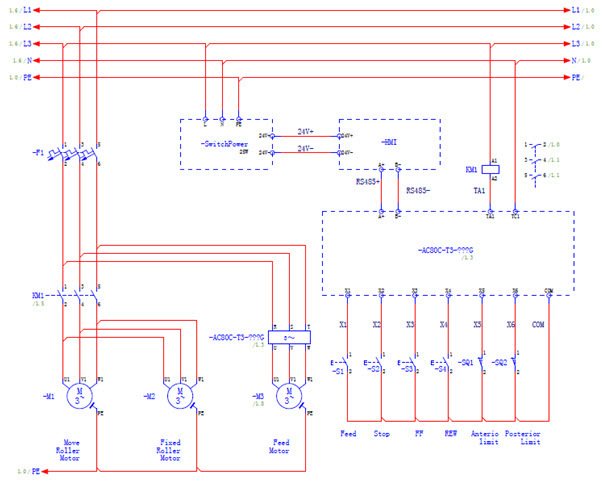

Schema elettrico

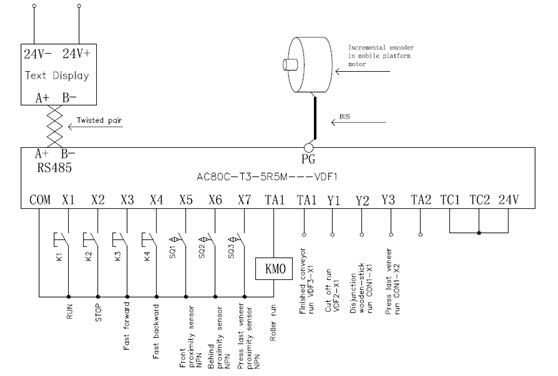

Terminali dell'AC310

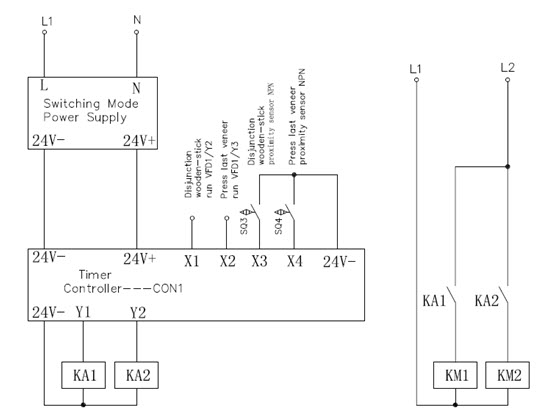

Interruttore di alimentazione


Parametri principali e procedure di debug

F0.20=1
F2.10=0011
Primo----
F5.01=Numero di poli del motore
F5.02=Potenza nominale del motore
F5.03=Frequenza nominale del motore
F5.04=Velocità nominale del motore
F5.05=Tensione nominale del motore
F5.06=Corrente nominale del motore
F5.19=Valore impulso PG esteso
Secondo ---- F5.12=2
Quindi --- fare clic sul pulsante FWD della tastiera
Quando il pulsante FWD è verde, la luce è spenta, lo studio automatico è terminato.

HMI

legno ∮----legno Diametro effettivo
PeelFrqc ---- frequenza di alimentazione
OCrrnt ---- corrente di uscita
PeelThick----PeelThick
Diametro effettivo ---- calibrare il diametro
Diametro residuo ---- diametro rimanente
FastForwdFrqc----Frequenza di avanzamento veloce
FastRtrt----Frequenza indietro veloce
AutoRtrt----Frequenza all'indietro automatica
AutoStartPstn ---- Posizione di avvio automatico
RollerStartPstn---- Posizione iniziale del rullo
MaxWood ∮----Diametro massimo del legno
MinWood ∮----Diametro minimo del legno
Modalità avanti ---- Modalità avanti  0: rullo e avanti Avvio simultaneo
LeadScrewPitch ---- Passo della vite di comando
Codificatore----Codificatore= (Codificatore effettivo*a) /b; a:divisione di frequenza PG   b=rapporto di trasmissione
Rapporto di trasmissione ----- rapporto di trasmissione ----- effettivo
FixedRollers∮----Diametro dei rulli fissi
FixedRllrCntrDist----Distanza centrale dei rulli fissa
FixedRollerSpeed----velocità dei rulli
PGFrequcyDivision----Divisione di frequenza PG ≈ rapporto di trasmissione (arrotondamento)
Gli altri parametri non sono importanti, quindi puoi ignorarli.
